光伏组件——概述光伏组件主要由高效太阳能电池片、超白布纹钢化玻璃、EVA（乙烯-醋酸乙烯共聚物）、TPT（聚氟乙烯复合膜）背板以及耐腐蚀铝合金边框等组成；可分为单晶硅、多晶硅、非晶硅、铜铟镓硒（CIGS）等几种类型；是光伏发电系统中的核心部件。
特点：1. 高效率晶体硅（单晶或多晶）电池片制造：转换效率高、衰减小。
2. 技术成熟、高品质的材料和工艺：使用寿命长、性能稳定。
3. 高透光率的光伏钢化玻璃封装：太阳光的穿透性好、组件的机械强度大。
4. 优异的减反射膜：在恶劣环境下对光的吸收强。
5. 阳极氧化铝合金边框及防水接线盒：较好的机械强度和防水密封性。
6. 配备旁路二极管：避免了阴影造成的热斑损伤。
【光伏组件的原材料由八大主材和生产配套辅材组成】八大主材为：(1)电池片：太阳能电池是把光能直接转换成电能的一种器件。
它是用半导体材料制成的。
通过太阳光的照射，激发电子—空穴对，利用P—N结势垒区的静电场实现分离电子—空穴对，被分离的电子和空穴，经由电极收集输出到电池体外，形成电流。
(2)涂锡铜带：由无氧铜剪切拉直而成，所有外表面都有热镀涂层。
涂锡带用于太阳能光伏组件生产时太阳能电池片的电极引出，连接电池片。
要求具有较高的焊接操作性、牢固性及柔韧性。
(3)EVA：乙烯与醋酸乙烯酯的共聚物，是一种热熔胶粘剂。
用来封装电池片，防止外界环境对电池片的电性能造成影响，增强光伏组件的透光性，将电池片、钢化玻璃、背板粘接在一起，具有一定粘接强度，同时对电池光伏组件的电性能输出有增益作用。
(4)背板：用作背面保护封装材料，常用的分为T门、TPE和PET，聚乙烯结构。
用来增强光伏组件的耐老化、耐腐蚀性能，延长了光伏组件的使用寿命；白色的背板对入射到光伏组件内部的光进行散射，提高了光伏组件的吸光效率，同时因其具有较高的红外发射率，还可降低光伏组件的工作温度；同时提高了光伏组件的绝缘性能。
(5)钢化玻璃：用于支撑光伏组件结构，增强光伏组件的承重和载荷，具有透光、减反射透光、阻水、阻气和防腐蚀的作用。

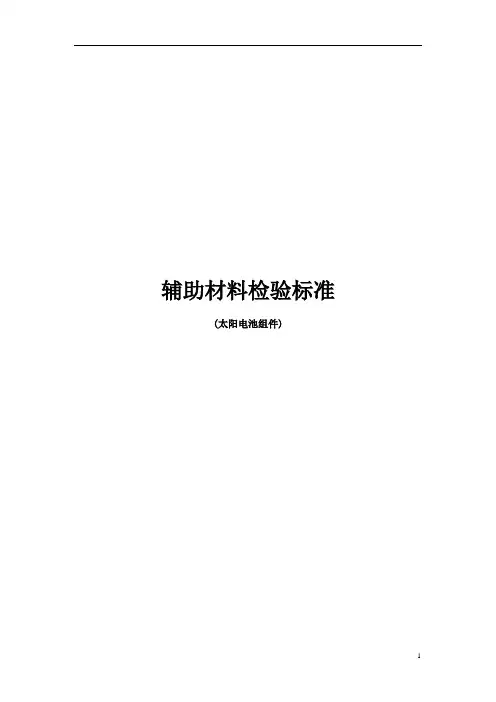

辅助材料检验标准(太阳电池组件)太阳电池组件玻璃检验标准1. 适用范围本规范适用于各种规格型号太阳能组件专用玻璃的进厂质量检验。
2. 引用标准GB/T9963-1998钢化玻璃国家检验标准GB2828-1987周期检查计数抽样程序及抽样标准3. 检验项目外观检验，几何尺寸检验和性能检验。
3.1 外观检验项目说明缺陷允许数量表面状况表面清洁、光亮、平整，不允许有擦不掉的白雾状或棕黄色等附着物。
不允许磨边平滑、整齐，不允许有锯齿状存在。
杂质直径0.5mm以下不限小于2.0mm2每平方米不得超过2个爆边爆边长度不超过5mm，自玻璃边部向玻璃表面延伸不得超过3mm，自表面向玻璃厚度方向延伸不得超过玻璃厚度的1/3。
不允许划伤深度小于0.5mm，宽度在1mm以下，长度小于5mm轻微划伤允许存在宽度在1mm以下，长度小于等于10mm 每平方米不得超过2处宽度在1mm以下，长度小于等于20mm 每平方米不得超过1处宽度在1mm以上不允许气泡1mm×2mm 每平方米不得超过2个毛面玻璃0.5×1mm以下允许存在气线宽度小于0.5mm长度小于10mm 每平方米不超过4处气线宽度0.5—1mm，长度小于10mm 每平方米不超过2处缺角小于3mm×3mm 2处结石、突起、翘角、裂纹不允许存在弯曲度平面玻璃弓形≤3‰允许存在毛面玻璃弓形≤3‰允许存在波形≤2‰允许存在3.2 几何尺寸3.2.1 长度，宽度符合订货协议要求，允许偏差为±1.0mm。
3.2.2 厚度尺寸公差为±0.2mm。
3.2.3 直角度误差小于其所在边长的±2‰。
3.3 性能检验检验项目标准要求备注机械强度重1024克的钢球，自高度为1米处，自由落体从玻璃正面砸下，玻璃完好无损。
透光率＞90％钢化粒度大于40粒/5cm*5cm 国产玻璃70—80 粒/5cm*5cm 进口玻璃比重 2.5g/cm34. 检测仪器，仪表及工卡量具钢板尺或钢卷尺、游标卡尺或千分尺、钢球。

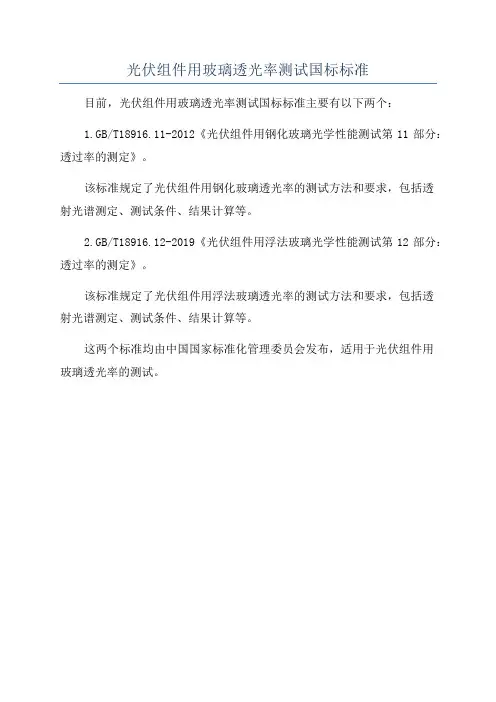

光伏组件用玻璃透光率测试国标标准
目前，光伏组件用玻璃透光率测试国标标准主要有以下两个：
1.GB/T18916.11-2012《光伏组件用钢化玻璃光学性能测试第11部分：透过率的测定》。
该标准规定了光伏组件用钢化玻璃透光率的测试方法和要求，包括透
射光谱测定、测试条件、结果计算等。
2.GB/T18916.12-2019《光伏组件用浮法玻璃光学性能测试第12部分：透过率的测定》。
该标准规定了光伏组件用浮法玻璃透光率的测试方法和要求，包括透
射光谱测定、测试条件、结果计算等。
这两个标准均由中国国家标准化管理委员会发布，适用于光伏组件用
玻璃透光率的测试。

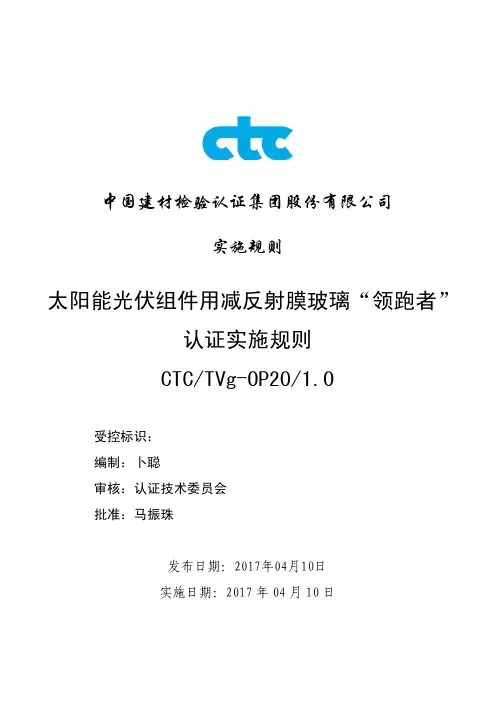

中国建材检验认证集团股份有限公司实施规则太阳能光伏组件用减反射膜玻璃“领跑者”认证实施规则CTC/TVg-OP20/1.0受控标识：编制：卜聪审核：认证技术委员会批准：马振珠发布日期：2017年04月10日实施日期：2017年04月10日文件修订情况修订次数 修订日期 修订内容 修订人 审核人 批准人1．适用范围本规则适用于太阳能光伏组件用减反射膜玻璃的产品质量认证。
2．认证模式申请人可在下列认证模式中任选一种进行认证：认证模式1：产品型式试验；认证模式2：产品型式试验+初始工厂审查+获证后监督。
3．认证实施基本要求认证实施的基本环节包括认证申请、初始工厂检查、产品型式试验、认证结果评价与批准、获证后监督。
3.1认证申请3.1.1单元划分原则认证单元的划分原则是根据产品的公称厚度、基片玻璃种类、工艺方式和工艺顺序进行划分。
同一制造商、不同生产场地的相同产品应划分为不同的申请单元。
1）公称厚度：a．公称厚度D≤4mmb．4mm＜公称厚度D≤6mm2）基片玻璃种类：a．压延玻璃b．浮法玻璃3）工艺方式：a．辊涂法b．喷涂法4）工艺顺序：a．镀膜后钢化b．钢化后镀膜3.1.2 申请认证提交资料3.1.2.1申请资料认证委托人（申请人）应向 CTC 提交认证委托申请，申请材料应包括：1）认证申请书；2）认证委托人（申请人）、制造商和生产厂的营业执照（复印件）、组织机构代码证（如有、复印件）；3）满足产品认证工厂质量保证能力要求的现行有效的质量文件(如质量手册有效版本、程序文件清单)；4）主要检测设备计量检定或测试证书；5）认证协议书（一式两份）；6）如已获GB/T19001质量管理体系认证，应提供体系认证证书（复印件）；7）当申请人是销售商、进口商与生产企业不一致时，应提交销售商和生产企业或进口商和生产企业的相关合同副本；8）申请人委托他人申请认证时，应同时提交委托书、委托合同的副本；9）其他需要的文件。

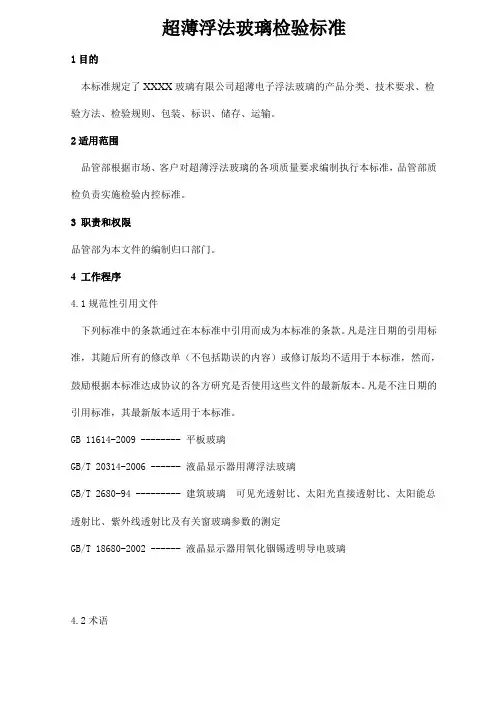

超薄浮法玻璃检验标准
1目的
本标准规定了XXXX玻璃有限公司超薄电子浮法玻璃的产品分类、技术要求、检验方法、检验规则、包装、标识、储存、运输。
2适用范围
品管部根据市场、客户对超薄浮法玻璃的各项质量要求编制执行本标准，品管部质检负责实施检验内控标准。
3 职责和权限
品管部为本文件的编制归口部门。
4 工作程序
4.1规范性引用文件
下列标准中的条款通过在本标准中引用而成为本标准的条款。
凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用标准，其最新版本适用于本标准。
GB 11614-2009 -------- 平板玻璃
GB/T 20314-2006 ------ 液晶显示器用薄浮法玻璃
GB/T 2680-94 --------- 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T 18680-2002 ------ 液晶显示器用氧化铟锡透明导电玻璃
4.2术语。

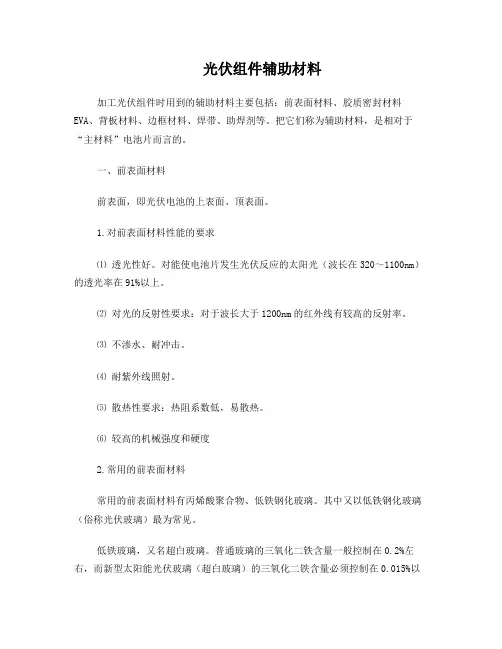

光伏组件辅助材料加工光伏组件时用到的辅助材料主要包括：前表面材料、胶质密封材料EVA、背板材料、边框材料、焊带、助焊剂等。
把它们称为辅助材料，是相对于“主材料”电池片而言的。
一、前表面材料前表面，即光伏电池的上表面、顶表面。
1.对前表面材料性能的要求⑴ 透光性好。
对能使电池片发生光伏反应的太阳光（波长在320～1100nm）的透光率在91%以上。
⑵ 对光的反射性要求：对于波长大于1200nm的红外线有较高的反射率。
⑶ 不渗水、耐冲击。
⑷ 耐紫外线照射。
⑸ 散热性要求：热阻系数低，易散热。
⑹ 较高的机械强度和硬度2.常用的前表面材料常用的前表面材料有丙烯酸聚合物、低铁钢化玻璃。
其中又以低铁钢化玻璃（俗称光伏玻璃）最为常见。
低铁玻璃，又名超白玻璃。
普通玻璃的三氧化二铁含量一般控制在0.2%左右，而新型太阳能光伏玻璃（超白玻璃）的三氧化二铁含量必须控制在0.015%以内，才能保证其透光率和白度。
超白玻璃用特殊工艺技术制成，如水晶般晶莹剔透，有极高的透光率，特别适用于植物园、海洋水族馆、博物馆、大剧院、高级商店橱窗、高级建筑大厅，以及复印机、扫描仪等电子产品和太阳能装置等。
超白玻璃可以像其它的浮法玻璃一样进行深加工。
如钢化，弯曲，夹胶，中空装配等。
钢化玻璃。
普通玻璃实际强度大大低于理论强度的原因是玻璃表面存在大量微裂纹，据测定，在1表面有300个左右的微裂纹，它们是在生产、加工和使用过程中产生的。
提高玻璃强度的方法是采用热钢化或化学钢化的方法使玻璃表面产生压应力，以抑制表面微裂纹的扩展。
热钢化的方法是把玻璃加热到一定温度后，在冷却介质中急剧均匀冷却。
钢化后的玻璃不能再进行切割和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理。
3.光伏玻璃的质量要求⑴ 厚度：钢化玻璃标准厚度为3.2mm，误差为±0.2mm。
⑵ 外观质量要求。
① 对气泡的限制要求：不允许有长度大于1mm的集中气泡；对于长度小于1mm的气泡，每平方米不得超过6个。

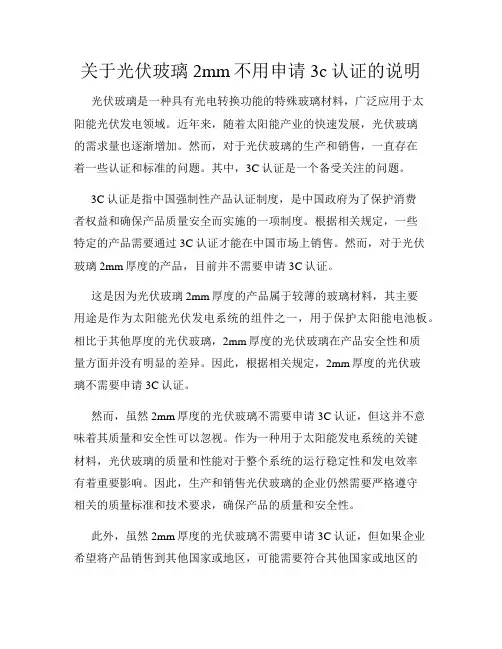

关于光伏玻璃2mm不用申请3c认证的说明光伏玻璃是一种具有光电转换功能的特殊玻璃材料，广泛应用于太阳能光伏发电领域。
近年来，随着太阳能产业的快速发展，光伏玻璃的需求量也逐渐增加。
然而，对于光伏玻璃的生产和销售，一直存在着一些认证和标准的问题。
其中，3C认证是一个备受关注的问题。
3C认证是指中国强制性产品认证制度，是中国政府为了保护消费者权益和确保产品质量安全而实施的一项制度。
根据相关规定，一些特定的产品需要通过3C认证才能在中国市场上销售。
然而，对于光伏玻璃2mm厚度的产品，目前并不需要申请3C认证。
这是因为光伏玻璃2mm厚度的产品属于较薄的玻璃材料，其主要用途是作为太阳能光伏发电系统的组件之一，用于保护太阳能电池板。
相比于其他厚度的光伏玻璃，2mm厚度的光伏玻璃在产品安全性和质量方面并没有明显的差异。
因此，根据相关规定，2mm厚度的光伏玻璃不需要申请3C认证。
然而，虽然2mm厚度的光伏玻璃不需要申请3C认证，但这并不意味着其质量和安全性可以忽视。
作为一种用于太阳能发电系统的关键材料，光伏玻璃的质量和性能对于整个系统的运行稳定性和发电效率有着重要影响。
因此，生产和销售光伏玻璃的企业仍然需要严格遵守相关的质量标准和技术要求，确保产品的质量和安全性。
此外，虽然2mm厚度的光伏玻璃不需要申请3C认证，但如果企业希望将产品销售到其他国家或地区，可能需要符合其他国家或地区的认证要求。
因此，企业在生产和销售光伏玻璃时，还需要了解并满足其他国家或地区的相关认证标准。
总之，光伏玻璃2mm厚度的产品目前不需要申请3C认证。
然而，企业仍然需要严格遵守相关的质量标准和技术要求，确保产品的质量和安全性。
同时，如果企业希望将产品销售到其他国家或地区，可能需要符合其他国家或地区的认证要求。
只有通过不断提高产品质量和技术水平，才能更好地满足市场需求，推动光伏玻璃产业的健康发展。
