数据通信主要指标与信道极限容量

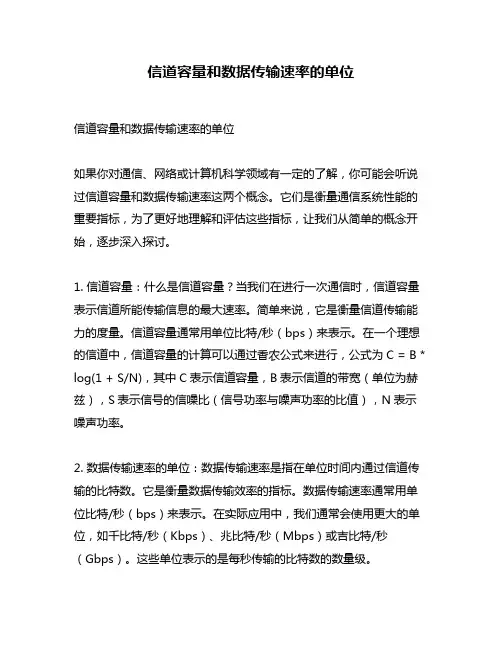

信道容量和数据传输速率的单位信道容量和数据传输速率的单位如果你对通信、网络或计算机科学领域有一定的了解，你可能会听说过信道容量和数据传输速率这两个概念。

它们是衡量通信系统性能的重要指标，为了更好地理解和评估这些指标，让我们从简单的概念开始，逐步深入探讨。

1. 信道容量：什么是信道容量？当我们在进行一次通信时，信道容量表示信道所能传输信息的最大速率。

简单来说，它是衡量信道传输能力的度量。

信道容量通常用单位比特/秒（bps）来表示。

在一个理想的信道中，信道容量的计算可以通过香农公式来进行，公式为C = B * log(1 + S/N)，其中C表示信道容量，B表示信道的带宽（单位为赫兹），S表示信号的信噪比（信号功率与噪声功率的比值），N表示噪声功率。

2. 数据传输速率的单位：数据传输速率是指在单位时间内通过信道传输的比特数。

它是衡量数据传输效率的指标。

数据传输速率通常用单位比特/秒（bps）来表示。

在实际应用中，我们通常会使用更大的单位，如千比特/秒（Kbps）、兆比特/秒（Mbps）或吉比特/秒（Gbps）。

这些单位表示的是每秒传输的比特数的数量级。

现在，让我们深入探讨信道容量和数据传输速率的单位，以帮助你更全面理解这些概念。

3. 信道容量的深入理解：信道容量的计算涉及到信道的带宽和信号的信噪比。

带宽是指信道所能支持的频率范围，它代表着信道的传输能力。

信噪比是指信号的功率与噪声的功率之比，它表示信号与噪声的相对强度。

信道容量的计算公式中，log(1 + S/N) 的值代表了信号与噪声的相对强度对信道容量的影响。

当信噪比较高时，信道容量也会相应增加。

而当信噪比较低时，信道容量可能会受到限制。

4. 数据传输速率的单位：在实际应用中，通常使用多种单位来表示数据传输速率。

这些单位的选择取决于需要传输的数据量的大小。

如果数据量较小，我们可能会使用Kbps或Mbps这样的单位。

如果数据量较大，我们可能会使用Gbps甚至更高的单位。

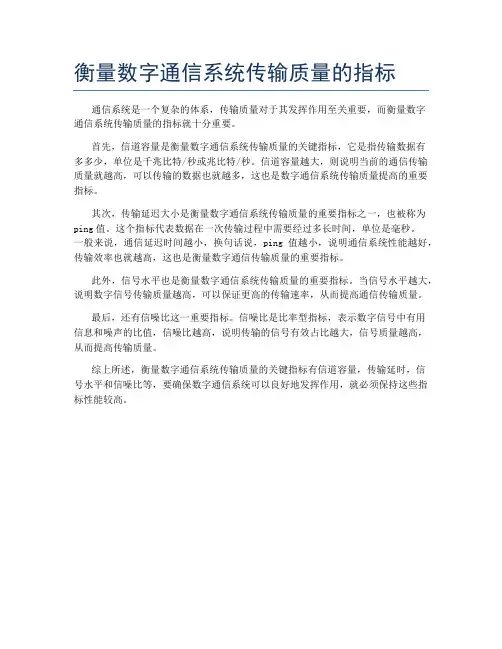

衡量数字通信系统传输质量的指标
通信系统是一个复杂的体系，传输质量对于其发挥作用至关重要，而衡量数字
通信系统传输质量的指标就十分重要。

首先，信道容量是衡量数字通信系统传输质量的关键指标，它是指传输数据有
多多少，单位是千兆比特/秒或兆比特/秒。

信道容量越大，则说明当前的通信传输质量就越高，可以传输的数据也就越多，这也是数字通信系统传输质量提高的重要指标。

其次，传输延迟大小是衡量数字通信系统传输质量的重要指标之一，也被称为ping值。

这个指标代表数据在一次传输过程中需要经过多长时间，单位是毫秒。

一般来说，通信延迟时间越小，换句话说，ping值越小，说明通信系统性能越好，传输效率也就越高，这也是衡量数字通信传输质量的重要指标。

此外，信号水平也是衡量数字通信系统传输质量的重要指标。

当信号水平越大，说明数字信号传输质量越高，可以保证更高的传输速率，从而提高通信传输质量。

最后，还有信噪比这一重要指标。

信噪比是比率型指标，表示数字信号中有用
信息和噪声的比值，信噪比越高，说明传输的信号有效占比越大，信号质量越高，从而提高传输质量。

综上所述，衡量数字通信系统传输质量的关键指标有信道容量，传输延时，信
号水平和信噪比等，要确保数字通信系统可以良好地发挥作用，就必须保持这些指标性能较高。

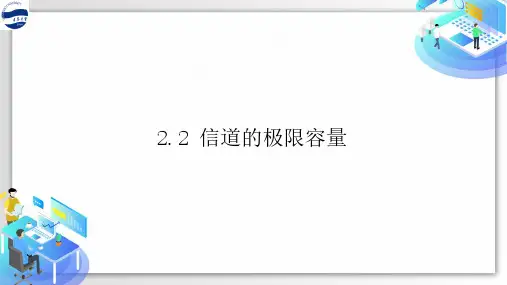

2.2 信道的极限容量信道的极限容量•任何实际的信道都不是理想的，在传输信号时会产生各种失真以及带来多种干扰。

•码元传输的速率越高，或信号传输的距离越远，在信道的输出端的波形的失真就越严重。

•数字通信的优点：在接收端只要我们能从失真的波形识别出原来的信号，这种失真对通信质量就没有影响。

数字信号通过实际的信道 失真不严重失真严重实际的信道（带宽受限、有噪声、干扰和失真）输入信号波形输出信号波形(失真不严重)输入信号波形实际的信道（带宽受限、有噪声、干扰和失真）输出信号波形(失真严重)(a) 有失真但可识别(b)失真大不可识别码间串扰在接收端收到的信号波形失去了码元之间清晰界限，这种现象叫做码间串扰。

实际的信道（带宽受限、有噪声、干扰和失真）输入信号波形 输出信号波形(失真不严重)输入信号波形实际的信道（带宽受限、有噪声、干扰和失真）输出信号波形(失真严重)(a) 有失真但可识别 (b)失真大不可识别信道的最高码元传输速率限制码元在信道上的传输速率的因素：（1）信道能够通过的频率范围1924 年，奈奎斯特(Nyquist)就推导出了著名的奈氏准则。

他给出了在假定的理想条件下，为了避免码间串扰，码元的传输速率的上限值。

在任何信道中，码元传输的速率是有上限的，否则就会出现码间串扰的问题，使接收端对码元的判决（即识别）成为不可能。

如果信道的频带越宽，也就是能够通过的信号高频分量越多，那么就可以用更高的速率传送码元而不出现码间串扰。

奈氏(Nyquist)准则 理想低通信道的最高码元传输速率 = 2W BaudW 是理想低通信道的带宽，单位为赫兹(Hz)每赫带宽的理想低通信道的最高码元传输速率是每秒 2 个码元。

Baud 是波特，是码元传输速率的单位，1 波特为每秒传送 1 个码元。

不能通过 能通过0 频率(Hz) W (Hz)要强调以下两点第二章物理层 2.2.3 信道的极限容量实际的信道所能传输的最高码元速率，要明显地低于奈氏准则给出上限数值。

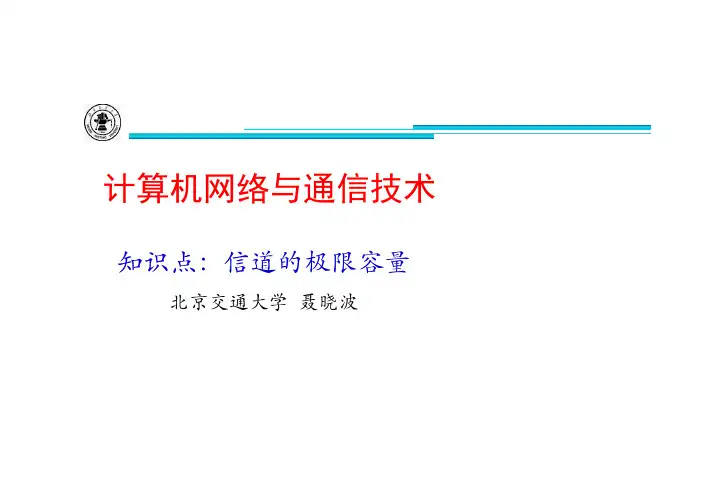

计算机网络与通信技术知识点：信道的极限容量北京交通大学聂晓波信道的极限容量•任何实际的信道都不是理想的，在传输信号时会产生各种失真以及带来多种干扰。

•码元传输的速率越高，或信号传输的距离越远，或传输媒体质量越差，在信道的输出端的波形的失真就越严重。

数字信号通过实际的信道实际的信道（带宽受限、有噪声、干扰和失真）发送信号波形接收信号波形有失真，但可识别发送信号波形实际的信道（带宽受限、有噪声、干扰和失真）接收信号波形失真大，无法识别信道的极限容量从概念上讲，限制码元在信道上的传输速率的因素有以下两个：•信道能够通过的频率范围•信噪比信道能够通过的频率范围•具体的信道所能通过的频率范围总是有限的。

信号中的许多高频分量往往不能通过信道。

•1924年，奈奎斯特(Nyquist) 就推导出了著名的奈氏准则。

他给出了在假定的理想条件下，为了避免码间串扰，码元的传输速率的上限值。

信道能够通过的频率范围在任何信道中，码元传输的速率是有上限的，否则就会出现码间串扰的问题，使接收端对码元的判决（即识别）成为不可能。

如果信道的频带越宽，也就是能够通过的信号高频分量越多，那么就可以用更高的速率传送码元而不出现码间串扰。

(2) 信噪比•噪声存在于所有的电子设备和通信信道中。

•噪声是随机产生的，它的瞬时值有时会很大。

因此噪声会使接收端对码元的判决产生错误。

•但噪声的影响是相对的。

如果信号相对较强，那么噪声的影响就相对较小。

•信噪比就是信号的平均功率和噪声的平均功率之比。

常记为S/N，并用分贝(dB) 作为度量单位。

即：信噪比(dB) = 10 log(S/N) (dB)10•例如，当S/N= 10 时，信噪比为10 dB，而当S/N= 1000时，信噪比为30 dB。

(2) 信噪比•1948年，香农(Shannon) 用信息论的理论推导出了带宽受限且有高斯白噪声干扰的信道的极限、无差错的信息传输速率（香农公式）。

•信道的极限信息传输速率C 可表达为：C= W log2(1+S/N) (bit/s)其中：W 为信道的带宽（以Hz 为单位）；S 为信道内所传信号的平均功率；N 为信道内部的高斯噪声功率。

信道带宽模拟信道：模拟信道的带宽W=f2-f1其中f1是信道能够通过的最低频率，f2是信道能够通过的最高频率，两者都是由信道的物理特性决定的。

当组成信道的电路制成了，信道的带宽就决定了。

为了是信号的传输的失真小些，信道要有足够的带宽。

数字信道：数字信道是一种离散信道，它只能传送离散值的数字信号，信道的带宽决定了信道中能不失真的传输脉序列的最高速率。

一个数字脉冲称为一个码元，我们用码元速率表示单位时间内信号波形的变换次数，即单位时间内通过信道传输的码元个数。

若信号码元宽度为T秒，则码元速率B=1/T。

码元速率的单位叫波特(Baud)，所以码元速率也叫波特率。

早在1924年，贝尔实验室的研究员亨利·尼奎斯特就推导出了有限带宽无噪声信道的极限波特率，称为尼奎斯特定理。

若信道带宽为W，则尼奎斯特定理指出最大码元速率为B=2W(Baud)尼奎斯特定理指定的信道容量也叫尼奎斯特极限，这是由信道的物理特性决定的。

超过尼奎斯特极限传送脉冲信号是不可能的，所以要进一步提高波特率必须改善信道带宽。

码元携带的信息量由码元取的离散值个数决定。

若码元取两个离散值，则一个码元携带1比特(bit)信息。

若码元可取四种离散值，则一个码元携带2比特信息。

总之一个码元携带的信息量n(bit)与码元的种类数N有如下关系:n=log2N单位时间内在信道上传送的信息量(比特数)称为数据速率。

在一定的波特率下提高速率的途径是用一个码元表示更多的比特数。

如果把两比特编码为一个码元，则数据速率可成倍提高。

我们有公式:R=B log2N=2W log2N(b/s)其中R表示数据速率，单位是每秒比特，简写为bps或b/s数据速率和波特率是两个不同的概念。

仅当码元取两个离散值时两者才相等。

对于普通电话线路，带宽为3000HZ，最高波特率为6000Baud。

而最高数据速率可随编码方式的不同而取不同的值。

这些都是在无噪声的理想情况下的极限值。

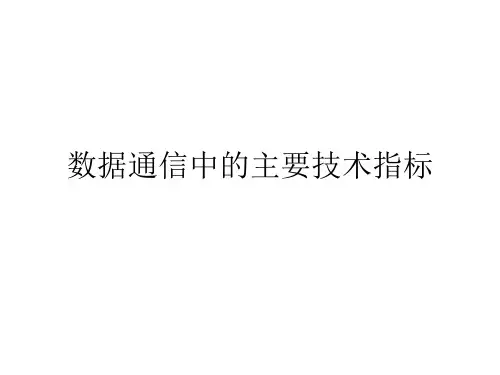

数据通信的主要技术指标
数据通信技术是现代社会中一种不可缺少的重要功能，它支撑着信息社会的发展，促进社会经济的快速发展。

数据通信的主要技术指标包括传输的数据速率、链接的覆盖范围、网络的负载情况，以及通信的安全性等。

首先，数据传输的速率是数据传输技术最重要的技术指标之一。

它衡量的是网
络中数据传输的速度，用来衡量单位时间内通过网络传输的数据量。

另外，链接的覆盖范围也是一个重要的指标。

它衡量网络覆盖的范围，也就是接收器可以接受到信号的有效范围。

网络的负载情况也是非常重要的技术指标。

它衡量的是网络中数据传输的稳定程度与可靠性。

最后，数据安全性也是数据通信技术中一个重要的指标，它衡量技术是否能够满足安全性的要求，保护数据而不泄露敏感信息。

以上就是数据通信中的主要技术指标，它们是现代社会信息传播的重要参照。

如果想要更加安全、快捷地进行数据传输，我们需要牢记以上技术指标，对现有技术和设备进行充分利用，提升数据传输的安全性和稳定性，以满足网络传输的需求。
