几何光学PDF版汇编

高考物理光学知识点之几何光学全集汇编含答案解析一、选择题1．如果把光导纤维聚成束，使纤维在两端排列的相对位置一样，图像就可以从一端传到另一端，如图所示．在医学上，光导纤维可以制成内窥镜，用来检查人体胃、肠、气管等器官的内部．内窥镜有两组光导纤维，一组用来把光输送到人体内部，另一组用来进行观察．光在光导纤维中的传输利用了( )A．光的全反射B．光的衍射C．光的干涉D．光的折射2．一束光线从空气射向折射率为1.5的玻璃内，人射角为45o下面光路图中正确的是A． B．C． D．3．甲、乙两单色光分别通过同一双缝干涉装置得到各自的干涉图样，相邻两个亮条纹的中心距离分别记为Δx1和Δx2，已知Δx1＞Δx2。

另将两单色光在真空中的波长分别用λ1、λ2，在同种均匀介质中传播的速度分别用v1、v2，光子能量分别用E1、E2、在同种介质中的折射率分别用n1、n2表示。

则下列关系正确的是A．λ1<λ2 B．v1<v2 C．E1<E2 D．n1>n24．如图所示，放在空气中的平行玻璃砖，表面M与N平行，一束光射到表面M上，(光束不与M平行)①如果入射角大于临界角，光在表面M即发生反射。

②无论入射角多大，光在表面M也不会发生全反射。

③可能在表面N发生全反射。

④由于M与N平行，光只要通过M，则不可能在表面N发生全反射。

则上述说法正确的是( )A．①③ B．②③ C．③ D．②④5．如图所示，口径较大、充满水的薄壁圆柱形浅玻璃缸底有一发光小球，则（）A．小球必须位于缸底中心才能从侧面看到小球B．小球所发的光能从水面任何区域射出C．小球所发的光从水中进入空气后频率变大D．小球所发的光从水中进入空气后传播速度变大6．公园里灯光喷泉的水池中有处于同一深度的若干彩灯,在晚上观察不同颜色彩灯的深度和水面上被照亮的面积,下列说法正确的是( )A．红灯看起来较浅,红灯照亮的水面面积较小B．红灯看起来较深,红灯照亮的水面面积较小C．红灯看起来较浅,红灯照亮的水面面积较大D．红灯看起来较深,红灯照亮的水面面积较大7．如图所示的四种情景中，属于光的折射的是（）．A．B．C．D．8．如图所示，一束平行光经玻璃三棱镜折射后分解为互相分离的a、b、c三束单色光．比较a、b、c三束光，可知A．当它们在真空中传播时，c光的波长最大B．当它们在玻璃中传播时，c光的速度最大C．若它们都从玻璃射向空气，c光发生全反射的临界角最小D．对同一双缝干涉装置，a光干涉条纹之间的距离最小9．ABCDE 为单反照相机取景器中五棱镜的一个截面示意图，AB ⊥BC ，由a 、b 两种单色光组成的细光束从空气垂直于AB 射入棱镜，经两次反射后光线垂直于BC 射出，且在CD 、AE 边只有a 光射出，光路图如图所示，则a 、b 两束光( )A ．在真空中，a 光的传播速度比b 光的大B ．在棱镜内，a 光的传播速度比b 光的小C ．以相同的入射角从空气斜射入水中，b 光的折射角较小D ．分别通过同一双缝干涉装置，a 光的相邻亮条纹间距小 10．下列说法正确的是________．A ．物体做受迫振动时，振幅与物体本身无关B ．光纤通信是激光和光导纤维相结合实现的C ．火车以接近光速通过站台时车上乘客观察到站台上的旅客变矮D ．全息照相技术是光的衍射原理的具体应用11．如图所示，放在暗室中的口径较大不透明的薄壁圆柱形浅玻璃缸充满水，缸底中心有一红色发光小球（可看作点光源），从上往下看，则观察到（ ）A ．水面有一个亮点B ．充满水面的圆形亮斑C ．发光小球在水面上的像D ．比小球浅的发光小球的像12．半径为R 的玻璃半圆柱体，截面如图所示，圆心为O ，两束平行单色光沿截面射向圆柱面，方向与底面垂直，∠AOB ＝60°，若玻璃对此单色光的折射率n ＝3，则两条光线经柱面和底面折射后的交点与O 点的距离为（ ）A ．3RB ．2R C ． 2R D ．R13．一束只含红光和紫光的复色光沿PO 方向射入玻璃三棱镜后分成两束光，并沿OM 和ON 方向射出，如图所示，已知OM 和ON 两束光中只有一束是单色光，则（ ）A ．OM 为复色光，ON 为紫光B ．OM 为复色光，ON 为红光C ．OM 为紫光，ON 为复色光D ．OM 为红光，ON 为复色光14．如图所示是迈克尔逊用转动八面镜法测光速的实验示意图，图中S 为发光点，T 是望远镜，平面镜O 与凹面镜B 构成了反射系统。

 光学•几何光学基本公式  z折射定律    折射光线在入射面内，且 n1 sin i1 = n2 sin i2  n : 介质的折射率  c n=   u   c : 真空光速  u : 介质中的光速    全反射 如果 n1 > n2 ，则当 i1 > ic 时发生全反射。

 ic = arcsinn2 为临界角。

  n1z  成像公式    „ 球面反射镜       u  1+1 1 = v f焦距： f =      横向放大倍数 M≡ y′ v =−   y ur   2 凹面镜： r > 0   凸面镜： r < 0    „单球面透镜透镜透镜     n1 n2 n1 − n2  u+v=−R  M =−         n1 v ⋅   n2 u凸面迎光    R>0  凹面迎光    R < 0 „薄透镜   1 1 1 + =   u v fv M =−   u   焦距公式： ⎛1 1 ⎞ 1 = (n − 1) ⎜ − ⎟   f ⎝ R1 R2 ⎠如像与物都在折射率为 n1 的介质中，则 n ⎛ 1 1 1 ⎞ = ( n′ − 1) ⎜ − ⎟ ， n′ =   n1 f ⎝ R1 R2 ⎠„   理想几何光学成像系统  物方任一点发出的所有经过成像系统的光线都汇聚于像方一点。

高考物理新光学知识点之几何光学全集汇编附解析(1)一、选择题1．1966年华裔科学家高锟博士提出一个理论：直径仅几微米的玻璃纤维就可以用来做为光的波导来传输大量信息，43年后高锟因此获得2009年诺贝尔物理学奖，他被誉为“光纤通讯之父”．以下哪个实验或现象的原理和光导纤维是相同的（ ）A ．图甲中，弯曲的水流可以导光B ．图乙中，用偏振眼镜看3D 电影，感受到立体的影像C ．图丙中，阳光下的肥皂薄膜呈现彩色D ．图丁中，白光通过三棱镜，出现色散现象2．半径为R 的玻璃半圆柱体，截面如图所示，圆心为O ，两束平行单色光沿截面射向圆柱面，方向与底面垂直，∠AOB ＝60°，若玻璃对此单色光的折射率n ＝3，则两条光线经柱面和底面折射后的交点与O 点的距离为（ ）A ．3RB ．2RC ． 2RD ．R3．题图是一个14圆柱体棱镜的截面图，图中E 、F 、G 、H 将半径OM 分成5等份，虚线EE 1、FF 1、GG 1、HH 1平行于半径ON ，ON 边可吸收到达其上的所有光线．已知该棱镜的折射率n =53，若平行光束垂直入射并覆盖OM ，则光线A ．不能从圆孤射出B ．只能从圆孤射出C．能从圆孤射出D．能从圆孤射出4．如图所示，两束单色光a、b同时从空气中斜射入平行玻璃砖的上表面，进入玻璃砖中后形成复合光束c则下列说法中正确的是A．a光的能量较大B．在玻璃中a光的传播速度小于b光的传播速度C．在相同的条件下，a光更容易发生衍射D．a光从玻璃到空气的全反射临界角小于b光从玻璃到空气的全反射临界角5．有一束波长为6×10－7m的单色光从空气射入某种透明介质，入射角为45°，折射角为30°，则A．介质的折射率是2B．这束光在介质中传播的速度是1.5×108m／sC．这束光的频率是5×1014HzD．这束光发生全反射的临界角是30°6．如图所示，O1O2是半圆柱形玻璃体的对称面和纸面的交线，A、B是关于O1O2轴等距且平行的两束不同单色细光束，从玻璃体右方射出后的光路如图所示，MN是垂直于O1O2放置的光屏，沿O1O2方向不断左右移动光屏，可在屏上得到一个光斑P,根据该光路图，下列说法正确的是（）A．在该玻璃体中，A光比B光的运动时间长B．光电效应实验时，用A光比B光更容易发生C．A光的频率比B光的频率高D．用同一装置做双缝干涉实验时A光产生的条纹间距比B光的大7．a、b两种单色光以相同的入射角从半圆形玻璃砖的圆心O射向空气，其光路如图所示．下列说法正确的是（）A．a光由玻璃射向空气发生全反射时的临界角较小B．该玻璃对a光的折射率较小C．b光的光子能量较小D．b光在该玻璃中传播的速度较大8．下列说法中正确的是A．白光通过三棱镜后呈现彩色光带是光的全反射现象B．照相机镜头表面涂上增透膜，以增强透射光的强度，是利用了光的衍射现象C．门镜可以扩大视野是利用了光的干涉现象D．用标准平面检查光学平面的平整程度是利用了光的干涉9．如图所示为用a、b两种单色光分别通过同一双缝干涉装置获得的干涉图样．现让a、b 两种光组成的复色光穿过平行玻璃砖或三棱镜时，光的传播路径与方向可能正确的是（）A．①③B．①④C．②④D．只有③10．如图所示，有一束平行于等边三棱镜截面ABC的单色光从空气射向E点，并偏折到Fθ=︒，E、F分别为边AB、BC的中点，则点，已知入射方向与边A B的夹角30A．从F点出射的光束与入射到E点的光束平行B3C．光在F点发生全反射D．光从空气进入棱镜，光速变大11．如图所示，在空气中，一束单色光由两面平行的玻璃板的a表面射入，从b表面射出，则以下说法中正确的是A ．出射光线不一定与入射光线平行B ．随着θ角的增大，光可能在a 表面发生全反射C ．随着θ角的增大，光可能在b 表面发生全反射（90θ<︒）D ．无论如何改变θ 角，光线从a 表面射入，不可能在b 表面发生全反射12．光在真空中的传播速度为c ，在水中的传播速度为v 。

高考物理光学知识点之几何光学易错题汇编含答案(3)一、选择题1．如图所示，两束单色光a、b从水下射向A点后，光线经折射合成一束光c，则下列说法中正确的是A．水对单色光a的折射率比对单色光b的折射率大B．在水中a光的临界角比b光的临界角大C．在水中a光的速度比b光的速度小D．用同一双缝干涉实验装置分别以a、b光做实验，a光的干涉条纹间距小于b光的干涉条纹间距2．下列现象中属于光的衍射现象的是A．光在光导纤维中传播B．马路积水油膜上呈现彩色图样C．雨后天空彩虹的形成D．泊松亮斑的形成3．如图所示，一束光由空气射入某种介质，该介质的折射率等于A．sin50 sin55︒︒B．sin55 sin50︒︒C．sin40 sin35︒︒D．sin35 sin40︒︒4．一细光束由a、b两种单色光混合而成，当它由真空射入水中时，经水面折射后的光路如图所示，则以下看法正确的是A．a光在水中传播速度比b光小B．b光的光子能量较大C．当该两种单色光由水中射向空气时，a光发生全反射的临界角较大D．用a光和b光在同一装置上做双缝干涉实验，a光的条纹间距大于b光的条纹间距5．有一束波长为6×10－7m的单色光从空气射入某种透明介质，入射角为45°，折射角为30°，则A．介质的折射率是2B．这束光在介质中传播的速度是1.5×108m／sC．这束光的频率是5×1014HzD．这束光发生全反射的临界角是30°6．如图所示，一束平行光经玻璃三棱镜折射后分解为互相分离的a、b、c三束单色光．比较a、b、c三束光，可知A．当它们在真空中传播时，c光的波长最大B．当它们在玻璃中传播时，c光的速度最大C．若它们都从玻璃射向空气，c光发生全反射的临界角最小D．对同一双缝干涉装置，a光干涉条纹之间的距离最小7．在杨氏干涉实验中,从两个狭缝到达像屏上的某点的光走过的路程相等,该点即为中央亮条纹的位置(即k=0对应的那条亮条纹),双缝屏上有上下两狭缝,设想在双缝屏后用一块极薄的玻璃片遮盖上方的缝,则屏上中央亮条纹的位置将( ）A．向上移动 B．向下移动C．不动 D．可能向上移动，也可能向下移动8．已知单色光a的频率低于单色光b的频率，则（）A．通过同一玻璃三棱镜时，单色光a的偏折程度小B．从同种玻璃射入空气发生全反射时，单色光a的临界角小C．通过同一装置发生双缝干涉，用单色光a照射时相邻亮纹间距小D．照射同一金属发生光电效应，用单色光a照射时光电子的最大初动能大9．如图所示，放在暗室中的口径较大不透明的薄壁圆柱形浅玻璃缸充满水，缸底中心有一红色发光小球（可看作点光源），从上往下看，则观察到（）A．水面有一个亮点B．充满水面的圆形亮斑C．发光小球在水面上的像D．比小球浅的发光小球的像10．如图所示是一透明玻璃球体，其半径为R，O为球心，AB为水平直径。

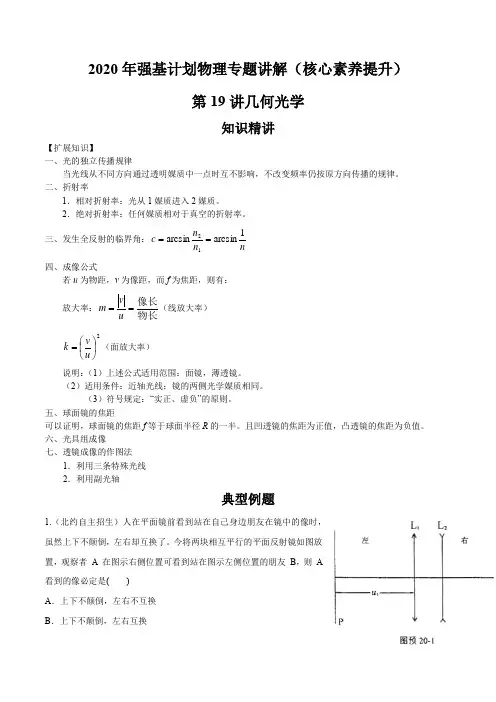

2020年强基计划物理专题讲解（核心素养提升）第19讲几何光学知识精讲【扩展知识】一、光的独立传播规律当光线从不同方向通过透明媒质中一点时互不影响，不改变频率仍按原方向传播的规律。

二、折射率1．相对折射率：光从1媒质进入2媒质。

2．绝对折射率：任何媒质相对于真空的折射率。

三、发生全反射的临界角：n n n c 1arcsin arcsin 12== 四、成像公式若u 为物距，v 为像距，而f 为焦距，则有：放大率：物长像长==u v m （线放大率） 2⎪⎭⎫ ⎝⎛=u v k （面放大率） 说明：（1）上述公式适用范围：面镜，薄透镜。

（2）适用条件：近轴光线；镜的两侧光学媒质相同。

（3）符号规定：“实正、虚负”的原则。

五、球面镜的焦距可以证明，球面镜的焦距f 等于球面半径R 的一半。

且凹透镜的焦距为正值，凸透镜的焦距为负值。

六、光具组成像七、透镜成像的作图法1．利用三条特殊光线2．利用副光轴典型例题1.（北约自主招生）人在平面镜前看到站在自己身边朋友在镜中的像时，虽然上下不颠倒，左右却互换了。

今将两块相互平行的平面反射镜如图放置，观察者 A 在图示右侧位置可看到站在图示左侧位置的朋友 B ，则 A看到的像必定是( )A ．上下不颠倒，左右不互换B ．上下不颠倒，左右互换C ．上下颠倒，左右不互换D ．上下颠倒，左右互换2．（华约自主招生）若实心玻璃管长40cm ，宽4cm ，玻璃的折射率为2/3，光从管的左端正中心射入，则光最多可以在管中反射几次（） A ．5 B ． 6 C ．7 D ．83．（北约自主招生真题）OA 、OB 是两面镜子，成 36°夹角，观察者在两镜之间，则人从 A 镜中最多能看到个像；从 B 镜中最多能看到个像。

4.（同济大学）如图所示，一束平行单色光垂直照射到薄膜上，经过上下两表面反射的光束发生干涉，若薄膜的厚度为e ，且n 1<n 2<n 3，λ为入射光在折射率为n 1的介质中的波长，则两束反射光在相遇点的相位差为A ．2πλ·21n n eB ．4πλ·12n n e+π C ．4πλ·21n n e+π D ．4πλ·21n n e 5.（18届预赛）.一束平行光沿薄平凸透镜的主光轴入射，经透镜折射后，会聚于透镜48cm f =处，透镜的折射率 1.5n =。

:课第题课:± ± ± ± ± = ± ±:!| 光的直线传播.光的反射基础知识I 一、光源1 •定义：能够自行发光的物体.2. 特点：光源具有能量且能将其它形式的能量转化为光能,二、光的直线传播仁光在同一种均匀透明的介质中沿直线传播，各种频率的光在真空中传播速度：C = 3X8 10 m/s ;各种频率的光在介质中的传播速度均小于在真空中的传播速度，即v<C 。

说明：① 直线传播的前提条件是在同一•申.介质，而且是均匀.介质。

否则，可能发生偏折。

如从空气进入水中（不是同一种介质）；“海市蜃楼”现象（介质不均匀）。

② 同一种频率的光在不同介质中的传播速度是不同的。

不同频率的光在同一种介质中传播速度一般也不同。

在同一种介质中，频率越低的光其传播速度越大。

根据爱因斯坦的相对论 光速不可能超过C o③ 当障碍物或孔的尺寸和波长可以相比或者比波长小时，发生明显的衍射现象，光线可以偏离原来的传播方向。

④ 近年来（1999-2001年）科学家们在极低的压强（10-9Pa ）和极低的温度（10-9K ）下，得到一种物质的凝聚态，光在其中的速度降低到 17m/s ，甚至停止运动。

2. 本影和半影（1） 影：影是自光源发出并与投影物体表面相切的光线在背光面的后方围成的区域.（2） 本影：发光面较小的光源在投影物体后形成的光线完全不能到达的区域.（3） 半影：发光面较大的光源在投影物体后形成的只有部分光线照射的区域.（4） 日食和月食：人位于月球的本影内能看到日全食，位于月球的半影内能看到日偏食，位光的传播（几何光学）光的传播规律光在介质中传播就是能量的传播.于月球本影的延伸区域（即“伪本影”）能看到日环食.当地球的本影部分或全部将月球反光面遮住，便分别能看到月偏食和月全食.具体来说：若图中的P是月球，则地球上的某区域处在区域A内将看到日全食；处在区域B或C内将看到日偏食；处在区域D内将看到日环食。

最新文件---------------- 仅供参考--------------------已改成-----------word 文本 --------------------- 方便更改几何光学 §1几何光学基础1、光的直线传播：光在同一均匀介质中沿直线传播。

2、光的独立传播：几束光在交错时互不妨碍，仍按原来各自的方向传播。

3、光的反射定律：①反射光线、入射光线和法线在同一平面内；②反射光线和入射光线分居法线两侧；③反射角等于入射角。

4、光的折射定律：①折射光线、入射光线和法线在同一平面内；②折射光线和入射光线分居法线两侧；③入射角1i 与折射角2i 满足2211sin sin i n i n =；④当光由光密介质向光疏介质中传播，且入射角大于临界角C 时，将发生全面反射现象（折射率为1n 的光密介质对折射率为2n 的光疏介质的临界角12sin n n C =）。

几何光学 §2光的反射2.1组合平面镜成像组合平面镜：由两个以上的平面镜组成的光学系统叫做组合平面镜，射向组合平面镜的光线往往要在平面镜之间发生多次反射，因而会出现生成复像的现象。

先看一种较简单的现象，两面互相垂直的平面镜（交于O 点）镜间放一点光源S （图1），S 发出的光线经过两个平面镜反射后形成了1S 、2S 、3S 三个虚像。

用几何的方法不难证明：这三个虚像都位于以O 为圆心、OS 为半径的圆上，而且S 和1S 、S 和2S 、1S 和3S 、2S 和3S 之间都以平面镜（或它们的延长线）保持着对称关系。

用这个方法我们可以容易地确定较复杂的情况中复像的个数和位置。

S S 2图1两面平面镜AO 和BO 成60º角放置（图2），用上述规律，很容易确定像的位置：①以O 为圆心、OS 为半径作圆；②过S 做AO 和BO 的垂线与圆交于1S 和2S ；③过1S 和2S 作BO 和AO 的垂线与圆交于3S 和4S ；④过3S 和4S 作AO 和BO 的垂线与圆交于5S ，51~S S 便是S 在两平面镜中的5个像。

第10章几何光学的近轴理论光线模型几何光学的实验定律成像定理光学仪器10.2 几何光学的基本概念•1、几何光学是关于物体所发出的光线经光学系统后成像的理论。

•2、几何光学是建立在实验的基础之上的。

•3、几何光学中，光的物理模型是几何学上的线，即“光线”。

•4、“光线”模型来自于物理实验•如果介质是非均匀的，则光的传播将会发生偏折，即不再沿着一条直线传播。

•但是，总可以设法发现光传播的路径，这条路径是折线或曲线。

•根据这一事实，也可以得出这样的结论，既然在媒质中，光总是沿直线、折线、或曲线传播，那么就可以用一条几何上的线来描述和研究光的传播，这就是“光线”。

几何光学的局限•几何光学是关于光的唯象理论。

•不涉及光的物理本质。

•对于光线，是无法从物理上定义其速度的。

•在几何光学领域，也无法定义诸如波长、频率、能量等物理量。

光的反射定律•1）反射光在入射面内•2）反射角等于入射角分界面光的色散•一束平行的白光（复色光）从一种媒质（例如真空或空气）射入另一种媒质时，只要入射角不等于0，不同颜色的光在空间散开来。

•说明不同颜色的光具有不同的折射角，即不同的折射率。

如果物点光实际传播的路径，是与介质有关的。

原理与定律•可以由Fermat原理导出几何光学的实验定律•所以可以说，Fermat原理是更基本的•一般来说，任何一门学科，都有着无法证明的（指从理论上无法证明）最基本的假设，这就是原理，是这一学科所建立的基础。

三、几何光学定律成立的条件•1．光学系统的尺度远大于光波的波长。

•2．介质是各向同性的。

•3．光强不是很大。

“虚光线”与“虚像”•光线并没有进入平面的下方•所以，像点并不是真实光线汇聚而成的•而是视觉上将反射光线反向延长后汇聚形成的•因而，反射光线的反向延长线就是“虚光线”，这样形成的像就是“虚像”。

10.4 变折射率光学•不均匀的媒质，其折射率是各处不同的，例如大气层，受到重力、温度、湍流等因素的影响，是变折射率介质•对于渐变折射率介质，可以导出光线的基本方程•设在直角坐标系中，折射率只在y 方向变化•将媒质分成一系列薄层，设每一层中的折射率是均匀的()n n y0sinn n=•例10.4.2光纤的折射率式中 为比1小得多的常数， 为光纤轴线中心的折射率，试求传导光线的轨迹方程，并证明：在近轴光线条件下，光纤有自聚焦的特性。
