铁制楼梯构造

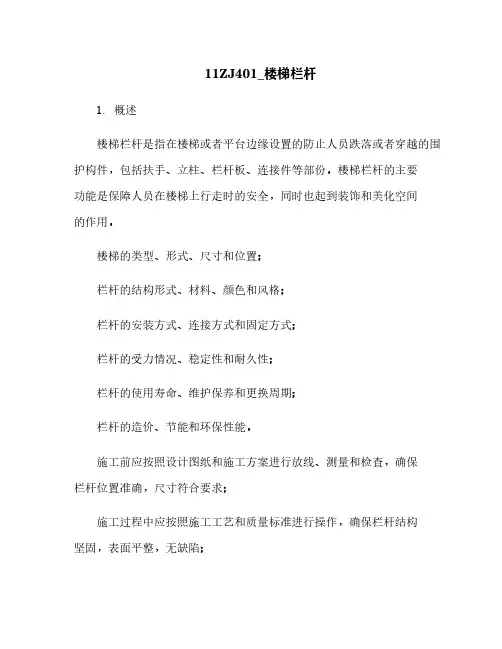

11ZJ401_楼梯栏杆1. 概述楼梯栏杆是指在楼梯或者平台边缘设置的防止人员跌落或者穿越的围护构件，包括扶手、立柱、栏杆板、连接件等部份。

楼梯栏杆的主要功能是保障人员在楼梯上行走时的安全，同时也起到装饰和美化空间的作用。

楼梯的类型、形式、尺寸和位置；栏杆的结构形式、材料、颜色和风格；栏杆的安装方式、连接方式和固定方式；栏杆的受力情况、稳定性和耐久性；栏杆的使用寿命、维护保养和更换周期；栏杆的造价、节能和环保性能。

施工前应按照设计图纸和施工方案进行放线、测量和检查，确保栏杆位置准确，尺寸符合要求；施工过程中应按照施工工艺和质量标准进行操作，确保栏杆结构坚固，表面平整，无缺陷；施工后应按照验收规范和方法进行检测和评定，确保栏杆功能完好，外观美观，符合规范要求。

2. 设计要求2.1 栏杆高度根据《民用建造设计统一标准》GB 50352-2022¹中关于栏杆高度的规定，不同类型的建造及其部位应采用不同高度的栏杆，具体如下表所示：---建造类型及部位 ---栏杆高度（mm） -------:------------: ---:------------: ------ 低层住宅 -- ≥1050 ------ 高层住宅 -- ≥1100 ------ 幼儿园等 -- ≥1200 ------ 商业场所 -- ≥1050 ------ 公共场所 -- ≥1100 ------ 消防通道 -- ≥1200 ------ 屋面平台 -- ≥1050 ----2.2 栏杆结构栏杆应具有足够的强度和刚度，能承受规范规定的荷载；栏杆应具有足够的稳定性，不应因地基沉降或者其他原于是倾斜或者变形；栏杆应具有足够的耐久性，不应因腐蚀、老化或者其他原于是损坏或者失效；栏杆应具有足够的安全性，不应有尖锐、突出或者易脱落的部件，不应有易攀爬或者穿越的空隙；栏杆应具有足够的美观性，与建造风格和环境协调，表面光洁，颜色协调。

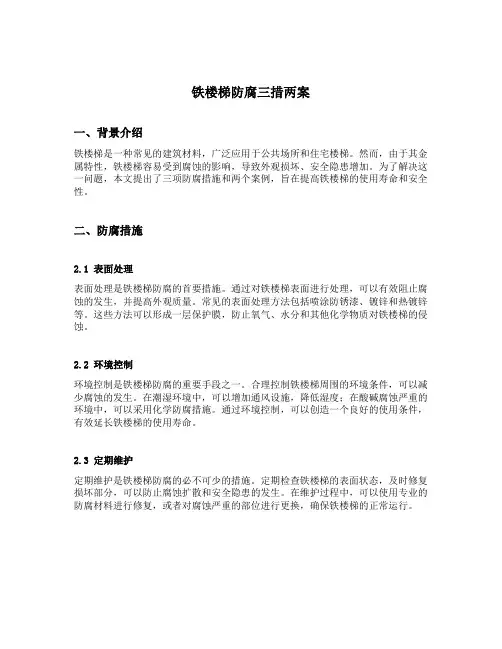

铁楼梯防腐三措两案一、背景介绍铁楼梯是一种常见的建筑材料，广泛应用于公共场所和住宅楼梯。

然而，由于其金属特性，铁楼梯容易受到腐蚀的影响，导致外观损坏、安全隐患增加。

为了解决这一问题，本文提出了三项防腐措施和两个案例，旨在提高铁楼梯的使用寿命和安全性。

二、防腐措施2.1 表面处理表面处理是铁楼梯防腐的首要措施。

通过对铁楼梯表面进行处理，可以有效阻止腐蚀的发生，并提高外观质量。

常见的表面处理方法包括喷涂防锈漆、镀锌和热镀锌等。

这些方法可以形成一层保护膜，防止氧气、水分和其他化学物质对铁楼梯的侵蚀。

2.2 环境控制环境控制是铁楼梯防腐的重要手段之一。

合理控制铁楼梯周围的环境条件，可以减少腐蚀的发生。

在潮湿环境中，可以增加通风设施，降低湿度；在酸碱腐蚀严重的环境中，可以采用化学防腐措施。

通过环境控制，可以创造一个良好的使用条件，有效延长铁楼梯的使用寿命。

2.3 定期维护定期维护是铁楼梯防腐的必不可少的措施。

定期检查铁楼梯的表面状态，及时修复损坏部分，可以防止腐蚀扩散和安全隐患的发生。

在维护过程中，可以使用专业的防腐材料进行修复，或者对腐蚀严重的部位进行更换，确保铁楼梯的正常运行。

三、防腐案例3.1 防锈漆喷涂案例该案例是在公共场所铁楼梯上应用防锈漆的实际案例。

选用了质量可靠的防锈漆，通过先清洁表面、涂刷底漆和面漆的步骤，有效阻止了铁楼梯的腐蚀。

经过一段时间的使用，铁楼梯的表面状态良好，没有出现腐蚀现象。

3.2 镀锌处理案例该案例是应用镀锌处理来保护铁楼梯的实际案例。

通过使用熔融锌对铁楼梯进行处理，形成了一层耐腐蚀的保护层。

镀锌处理可以有效防止铁楼梯腐蚀，提高其耐候性和使用寿命。

这一案例在住宅楼梯上得到了成功应用。

四、总结铁楼梯防腐是保障楼梯安全和延长使用寿命的重要措施。

本文介绍了三项防腐措施：表面处理、环境控制和定期维护，并给出了两个实际案例。

通过采取这些措施，可以有效阻止铁楼梯腐蚀，提高其使用寿命和安全性。

【碧水名苑】一期（1至9#楼）楼梯扶手及铁艺栏杆制作安装工程投标文件技术标第三册（共三册）项目编号：JLCB-ZB—2016-003投标人：河南省仁景建筑工程有限公司（加盖单位章）法定代表人或其委托代理人：（签字）日期： 2016 年 6 月 10 日目录一、编制依据 (1)二、工程概况 (4)三、施工目标 (6)四、施工组织机构及人员配置 (6)五、施工方案 (11)六、质量要求 (22)七、其它注意事项 (26)八、劳动纪律 (31)九、现场文明施工管理措施 (32)一、编制依据1.1 编制说明针对本工程实际情况和施工招标文书要求，我们把投标承诺、施工部署中的施工组织安排；施工进度表、施工平面布置、机具设备、模板架料采用计划、劳动力组织安排；保证工程质量创“优质结构工程”的技术措施、创安全生产样板工地技术措施、创文明施工。

标准化管理样板工地技术措施，保证工期技术措施等在本施工组织设计中作为重点阐述，其它常规性技术措施及施工项目的施工方法仅作了一般性阐述。

本公司机构机制健全，技术质量部、生产安全部是指导、督促、检查项目工程部执行标准、规范、规程、施工组织设计、合同履行、公司规章制度执行情况的执法部门，使本公司承建的工程在质量、安全施工。

工期方面可得到保证。

1.2 施工图纸；1.3 引用现行的规范、规程和标准1.3.1国标2 GB50500-2001 《建筑工程质量验收统一标准》国标5 GB50411—2007 《建筑节能工程施工质量验收规范》国标4 GB/T50575-2006 《建筑工程施工质量评价规范》国标5 GB/T19001-2000 《质量管理体系要求》国标6 GB50525-2001 民用建筑工程室内环境污染控制规范国标1.3.2.地标；序编号名称区域号1 DBJ/T01-70-2005 《建筑长城杯工程质量评审标准》地标2 DBJ/T01-1—2005 《建筑装饰优质工程评审标准》地标5 DBJ01-51—2005 《建筑工程资料管理规程》地标4 DBJ/T01-26-2005 《建筑安装分项工程施工工艺规程》地标5 DBJ11/T559-2006 《北京市工程测量技术规程》地标6 DBJ01-69-2005 建筑结构长城杯工程质量评审标准地标7 DB11/T56－2006 《建筑工程施工组织设计管理规程》地标1.4.建筑安全生产、文明施工技术规范、规程、标准；序号标准名称标准号1 建设工程施工现场供用电安全规范GB50194—952 施工现场临时用电安全技术规范JGJ46—20053 建筑施工机械使用安全技术规程JGJ55—20014 建筑施工安全检查标准JGJ59—995 施工企业安全生产评价标准JGJ/T77—20056 建筑施工现场环境与卫生标准JGJ146—20047 北京市建筑工程施工安全操作规程DBJ01-62-20028 北京市建设工程施工现场生活区设置和管理标准DBJ01-72-20059 建设工程施工现场安全、防护、场容卫生、环境保护及保卫消防标准DBJ01-85-200510 建设工程施工现场安全资料管理规程DB11/585—2006 1.5 标准图集；序号编号名称区域1 01【碧水名苑】一期（1#至9#楼）楼梯扶手及铁艺栏杆制作安装工程图纸标准图集1.6 设计交底、图纸会审记录、变更洽商、备忘录；1.7 设计工作联系单、甲方工作联系单、监理通知、监理例会记录；二、工程概况2.1 工程简介本工程建设地点位于长春市双阳区东双阳大街与北山路交汇，总建筑面积为5.8万平方米，为一类商住综合楼，由长春天通房地产开发有限公司负责建设。

YB 中华人民共和国黑色冶金行业标准YB/T 4001-1998钢格栅板Steel grating1998-08-25发布1998-12-01实施国家冶金工业局发布目次前言 (1)1 范围 (1)2 引用标准 (1)3 术语 (1)4 产品构造 (2)5 钢格板的型号和标记 (2)6 尺寸、外形及允许偏差 (3)7 钢格板的重量和面积计算 (4)8 技术要求 (5)9 钢格板的设计 (6)10 检验规则 (6)11 包装、标志及质量证明书 (6)附录A（标准的附录）楼梯踏步板 (7)附录B（标准的附录）常用钢格板型号安全荷载与跨距及变形挠度的关系 (9)附录C（标准的附录）荷载与挠度的测试 (21)附录D（提示的附录）钢格板的安装 (22)附录E（提示的附录）钢格板安全荷载与挠度的计算 (22)前言本标准非等效采用英国标准BS4592-1:1995《钢工业平台、走道和梯级踏步》。

钢格栅板的制造方法、技术条件和公差要求基本与英国标准相同。

新修订的标准对旧标准作了如下的改变：增加了规格的品种，不局限于旧标准所规定的59种规格：取消了原来划分的三个系列。

根据负载扁钢和横杆的排列间距，采用了更为直观、合理的方法来表示钢格栅板的型号。

提高了公差要求，将钢格栅板长度的偏差由±6mm提高到0mm，-5mm；宽度的偏差由±6mm提高到±5mm；对角线偏差由±6mm提高到±5mm。

增加了对钢格栅板的设计要求。

修改了常用钢格栅板的安全荷载与挠度的关系表；变形挠度按照钢结构设计规范规定的 l/200 跨距(或最大挠度值不得超过10mm)作为依据来进行荷载计算，使关系表在设计和选用钢格栅板时能更直接地根据荷载、跨距的关系找出相应的型号。

增加了荷载与挠度的测试。

自本标准实施之日起，代替YB4001—91《压焊钢格栅板》。

本标准的附录A、附录B、附录C是标准的附录。

本标准的附录D、附录E是提示的附录。

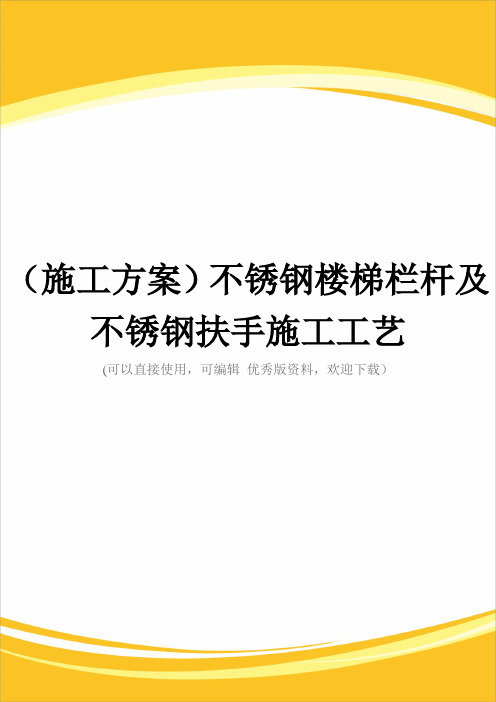

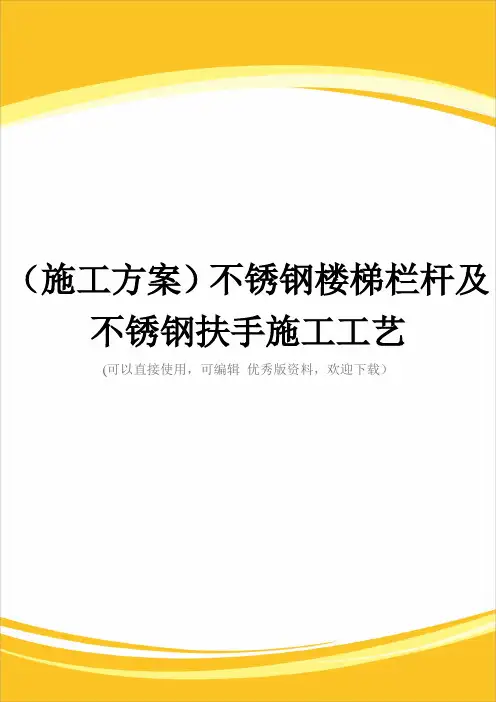

（施工方案）不锈钢楼梯栏杆及不锈钢扶手施工工艺(可以直接使用，可编辑优秀版资料，欢迎下载）不锈钢楼梯栏杆及不锈钢扶手施工工艺A工程流程安装预埋件放线安装立柱扶手与立柱连接打磨抛光B安装预埋件（后加埋件)楼梯栏杆预埋件的安装只能采用后加埋件做法,其做法是采用膨胀螺栓与钢板来制作后置连接件，先在土建基层上放线,确定立柱固定点的位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动.扶手与墙体面的连接也同样采取上述方法。

C放线由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。

应保证不锈钢立柱全部座落在钢板上,并且四周能够焊接。

D安装立柱焊接立柱时,需双人配合,一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊,要四周施焊，并应符合焊接规范.E扶手与立柱连接立柱在安装前，通过拉长线放线，根据楼梯的倾斜角度及所用扶手的圆度，在其上端加工出凹槽。

然后把扶手直接放入立柱凹槽中，从一端向另一端顺次点焊安装，相邻扶手安装对接准确,接缝严密。

相邻钢管对接好后，将接缝用不锈钢焊条进行焊接.焊接前，必须将沿焊缝每边30～50mm范围内的油污、毛刺、锈斑等清除干净.F打磨抛光全部焊接好后,用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝。

抛光时采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏,直到与相邻的母材基本一致，不显焊缝为止。

71 铁艺立杆、玻璃栏板、木扶手工艺1施工准备：(1)材料及构配件：1）木制扶手一般用硬杂木加工成规格成品，其树种、规格、尺寸、形状按设计要求。

木材质量均应纹理顺直、颜色一致，不得有腐朽、节疤、裂缝、扭曲等缺陷；含水率不得大于12％.弯头料一般采用扶手料，以45°角断面相接，断面特殊的木扶手按设计要求备弯头料.2）玻璃栏板：选用20厚钢化夹胶玻璃栏板3）立柱：50×10紫铜立杆（2）主要机具:1）电动机具:手提电钻、小台锯。

按说楼梯的分类应该根据踏步材料来定,这张图好像是钢筋混凝土楼梯实木和不锈钢只是栏杆材料,不是楼梯的结构材料梯的装饰需要楼梯板、扶手和柱子。

材料有木制品、铁制品(有锻打和铸铁两种、大理石、玻璃和不锈钢等。

木制品楼梯这是市场占有率最大的一种。

消费者喜欢的主要原因是木材本身有温暖感,加之与地板材质和色彩容易搭配,施工相对也较方便。

选择木制品做楼梯的消费者,要注意造选择地板时对楼梯地板尺寸的配置,目前市场上地板的尺寸以90cm 长、10cm宽为最多,但楼梯地板可以配120cm长、15cm宽的地板,这样一格楼梯只要两块就够了,可少一道接缝,也容易施工和保养。

对柱子和扶手的选择,因做到木材和款式尽量般配。

铁制品楼梯这实际上是木制品和铁制品的复合楼梯。

有的楼梯扶手和护栏是铁制品,而楼梯板仍为木制品;也有的护栏为铁制品,扶手和楼梯板采用木制品。

这种楼梯,选择的客户也不少,比起纯木制品楼梯来,这种楼梯似乎多了一份活泼情趣。

现在,楼梯护栏中锻打的花纹选择余地较大,有柱式的,也有各类花纹组成的图案;色彩有仿古的,也有以铜和铁的本色出现的。

这类楼梯扶手都是度身定制的,加工复杂,价格较高。

铸铁的楼梯相对来说款式少一点,一般厂商有固定制造的款式,客户可以从中选择。

色彩可以根据客户要求加工。

比起锻打楼梯,铸铁楼梯显得略微稳重。

这类楼梯价格比锻打的要便宜一点。

大理石楼梯选择这种楼梯的客户,一般已在地层铺设大理石,为保持室内色彩和材料的统一性,用大理石继续铺设楼梯。

但在扶手的选择上大多保留木制品,使冷冰冰的空间内,增加一点暖色材料。

这类装饰的价格主要看大理石是否昂贵。

玻璃楼梯这是最近新款式比较适合现代派青年人。

玻璃大多用磨砂的,不全透明,厚度在10mm以上。

这类楼梯也用木制品做扶手。

价格比进口大理石低一点。

不锈钢楼梯这是及少数“另类”选择的材料,在材料的表面喷涂亚光的颜料,并无闪闪发光的感觉。

这类楼梯材料和加工费都比较高。

除外,还有用钢丝,麻绳等做楼梯护栏的,配上木制品楼板和扶手,看上去感觉也不错。

铁艺楼梯扶手般一规范楼梯是用于楼层之间高差较大的交通联系，但是现代的楼梯不只是为了实用了，现代的楼梯设计也更具观赏性、安全性与舒适度。

那么你对于楼梯了解又掌握了多少?知道标准楼梯扶手高度是多少?一、室内楼梯扶手高度规范室内楼梯装修的高度，标准是90cm，当然这一数据可根据实际情况改变的。

当楼梯的长度超过5米长时，可适当将楼梯扶手的高度提升到100cm。

此外，如果家中有小孩子，为安全起见，亦是应将楼梯扶手的高度，定为100cm为佳。

二、室外楼梯扶手规范当临空高度在24米以下时，室外共用楼梯扶手高度不宜低于105cm ，当临空高度在24米以上时，室外的楼梯扶手高度不宜低于110cm。

.三、其它楼梯扶手安装注意事项1、楼梯扶手高度的算法：从楼梯台阶面或屋面至楼梯扶手顶面的垂直高度，为楼梯扶手高度计算方式。

2、栏杆垂直杆之间的净空不应大于 11cm，特别是家中有小孩的。

3、栏杆离楼面或屋面10cm高度内不宜留空。

为了制定一个楼梯扶手高度标准，《民用建筑设计通则》JGJ37-87中的强制性条文也有相关的规定如下：一、栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载;二、栏杆高度不应小于 1.05m，高层建筑的栏杆高度应再适当提高，但不宜超过1·20m;三、栏杆离地面或屋面0.10m高度内不应留空;四、有儿童活动的场所，栏杆应采用不易攀登的构造。

以上就是关于标准楼梯扶手高度，相信你对楼梯也有了个新的认识了吧。

1．不得在已安装完成的护栏上涂抹砂浆及挂放杂物。

2．为防污染，在交叉作业过程中，成品护栏需盖上保护膜。

3．已安装好的护栏再进行一次表面清理，修补划痕，确保表面光滑洁净。

施工保护1、成品出厂保护措施：成品经检验合格后进行包装，成品整体采用优质的薄膜纸进行包装保护。

2、成品运输保护措施：成品装车时做到轻放轻拿，全部有序的竖立摆放在车上，成品中间用软物分隔，防止相互碰花。

3、成品工地装卸保护措施：成品运至工地后，首先找个空旷的地方集中放置，然后分批分量运至安装洞口，期间做到专人专运，运送期间做到不碰花，轻放轻拿。

钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。

现浇式钢筋混凝土楼梯现浇式钢筋混凝土楼梯又称为整体式钢筋混凝土楼梯。

是在施工现场支模，绑扎钢筋并浇筑混凝土而成的。

这种楼梯整体性好，刚度大，对抗震较有利，但施工速度慢，模板耗费多。

现浇楼梯按梯段的传力特点，有板式楼梯和梁板式楼梯。

1板式楼梯（如图5—3所示）板式楼梯是讲楼梯当作一块板考虑，板的两端支撑在休息平台的边梁上，休息平台的边梁支撑在墙上。

板式楼梯的结构简单、板底平整、施工方便。

板式楼梯的水平投影长度≤3m时比较经济。

▲图5—3 板式楼梯2梁板式楼梯（如图5—4~5--6所示）梁板式楼梯是将踏步板支撑在斜梁上，斜梁支撑在平台梁上，平台梁再支撑在墙上。

斜梁可放在踏步板的上面、下面或侧面。

斜梁在踏步板上面时，可阻止垃圾、灰尘从梯井落下，且板底面平整，便于粉刷和打扫，缺点是梁占梯段的尺寸。

斜梁在踏步板下面时，板底不平整，抹灰比较费时。

斜梁在侧面时，踏步板在梁的中间，踏步板可做成三角形或折板形。

▲图5—6 侧梁式预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个部分。

将构件在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。

预制装配式钢筋混凝土楼梯根据构件尺度不同分为小型构件装配式和大、中型构件装配式两类。

1小型构件装配式钢筋混凝土楼梯小型构件装配式钢筋混凝土楼梯的主要特点是构件小而轻，易制作，但施工繁而慢，湿作业多，耗费人力，适用于施工条件较差的地区。

1、构件类型小型构件装配式钢筋混凝土楼梯的预制构件主要有钢筋混凝土预制踏步、平台板、支撑结构。

2、支撑方式预制踏步的支撑方式一般有墙承式、悬臂踏步式、梁承式三种。

墙承式（如图5—7所示）预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。

这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。
