ppt课件•高压变频器基本概念与原理•高压变频器市场现状及发展趋势•高压变频器技术特点与优势•高压变频器选型与安装调试指南目录•高压变频器运行维护与故障排除方法•高压变频器在节能环保领域应用前景高压变频器基本概念与原理01CATALOGUE定义节能提高生产效率减少机械磨损定义及作用高压变频器是一种电力电子设备，用于控制和调节高压交流电机的速度和运行性能。

优化电机运行性能，提高生产设备的运行效率。

通过调节电机速度，使之与实际负载需求匹配，从而达到节能效果。

通过软启动和调速功能，减少电机和机械设备的磨损。

A BC D工作原理简介主电路结构高压变频器主电路一般采用交-直-交结构，包括整流器、中间直流环节和逆变器三部分。

中间直流环节平滑直流电压，储存能量。

整流将三相交流电转换为直流电。

逆变将直流电转换为频率和电压可调的三相交流电，供给高压交流电机。

高压变频器分类按电压等级分类如6kV、10kV等，不同电压等级对应不同的高压变频器产品。

按控制方式分类包括开环控制和闭环控制（矢量控制、直接转矩控制等）。

按功率等级分类从小功率到大功率，不同功率等级的高压变频器适用于不同的应用场景。

高压变频器市场现状及发展趋势02CATALOGUE市场规模与增长趋势市场规模近年来，随着工业自动化水平的提高和能源节约需求的增加，高压变频器市场规模不断扩大。

根据市场调研数据，2022年高压变频器市场规模已达到数十亿元人民币。

增长趋势随着国家节能减排政策的深入实施和工业企业对能源利用效率要求的提高，高压变频器市场将继续保持快速增长。

预计未来几年，市场规模将以每年10%以上的增长速度持续扩大。

主要厂商及产品特点主要厂商目前，国内外众多企业涉足高压变频器领域，包括ABB、西门子、施耐德、台达、汇川技术等国际知名品牌，以及英威腾、合康新能、森源电气等国内优秀企业。

产品特点高压变频器产品种类繁多，各具特色。

一般来说，高压变频器具有高效率、高功率因数、低谐波污染等显著特点。

高压变频器的工作原理高压变频器是一种广泛应用于工业领域的电力调节装置，主要用于控制和调节电机的转速和电压。

它将输入的电源交流电转换为可调节频率和电压的交流电，从而实现对电机的精确控制。

下面将详细介绍高压变频器的工作原理。

一、高压变频器的基本构造高压变频器一般由整流器、中间电路、逆变器三部分组成。

1. 整流器整流器主要将输入电源的交流电转换成直流电。

这一部分通常采用整流桥电路，将交流电通过二极管桥进行整流，得到稳定的直流电。

2. 中间电路中间电路是高压变频器的关键组成部分，主要由电容器、电感和继电器组成。

电容器用于储存电能，电感则用于平滑电流。

中间电路的作用是为逆变器提供稳定的直流电源。

3. 逆变器逆变器是高压变频器的核心部分，负责将直流电转换成可调节频率和电压的交流电。

逆变器通常由IGBT（绝缘栅双极型晶体管）构成，控制IGBT的开关频率和占空比可以实现对输出电压和频率的调节。

二、高压变频器的工作原理高压变频器的工作原理可以分为如下几个步骤：1. 电源输入当高压变频器接通电源后，输入的交流电经过整流器进行整流，转换为直流电。

直流电通过中间电路的电容器和电感，得到稳定的中间电压。

2. 逆变器控制在逆变器部分，通过对IGBT进行开关控制，将直流电转换为可调节频率和电压的交流电。

逆变器的开关频率决定了输出电压的波形，开关的占空比则决定了输出电压的大小。

3. 输出电源逆变器输出的交流电经过滤波电路后，得到稳定的输出电源。

输出电源的频率和电压可以通过调节逆变器的开关频率和占空比来实现精确的控制。

4. 电机控制最后，高压变频器将调节好的交流电供给电机，实现对电机的精确控制。

通过调整高压变频器的频率和电压，可以实现电机的变速和定速运行，满足不同工况下的需求。

三、高压变频器的优势高压变频器作为一种先进的电力调节装置，具有以下几个优势：1. 节能效果显著：高压变频器可以根据实际需求调节电机的转速，避免了传统的机械变速方式带来的能量损失，从而大大提高了能效。

高压变频器的工作原理与性能特点一、工作原理高压变频器是一种用于调节机电转速的电力设备，通过改变电源输入的电压和频率，控制机电的转速。

其工作原理主要包括以下几个方面：1. 电源输入：高压变频器通常接受三相交流电源输入，输入电压范围广泛，可以适应不同的电源条件。

2. 整流：输入的交流电经过整流单元，将交流电转换为直流电。

这个过程通常采用整流桥电路来实现，将交流电转换为直流电，为后续的逆变提供直流电源。

3. 逆变：直流电经过逆变单元，将直流电转换为可调频率的交流电。

逆变单元通常采用高频开关器件（如IGBT）来实现，通过调节开关器件的开关频率和占空比，可以控制输出交流电的频率和电压。

4. 输出：逆变后的交流电经过输出滤波单元，去除杂散波形和谐波，得到稳定的输出电压和频率，供给驱动机电。

5. 控制：高压变频器通过内部的控制器，根据用户设定的转速要求，自动调节输出电压和频率，实现机电的精确控制。

二、性能特点高压变频器具有以下几个性能特点，使其在工业应用中得到广泛应用：1. 宽频调节范围：高压变频器可以实现广泛的频率调节范围，通常在0-400Hz 之间。

这使得机电可以在不同的负载条件下运行，并且实现精确的转速控制。

2. 高效节能：相比传统的调速方式（如阀门调节、机械变速器等），高压变频器具有更高的能量转换效率。

通过调整机电的转速，可以根据实际负载需求提供恰当的功率输出，从而降低能耗和运行成本。

3. 精确控制：高压变频器具有精确的转速控制能力，可以实现机电的恒定转矩调速和矢量控制。

通过内部的PID控制算法，可以根据负载变化实时调整输出电压和频率，使机电运行更加平稳。

4. 保护功能：高压变频器内置了多种保护功能，包括过电流、过电压、欠电压、过载、短路、过热等保护。

当检测到异常情况时，变频器会自动停机或者降低输出功率，保护机电和设备的安全运行。

5. 多种控制方式：高压变频器支持多种控制方式，包括本地控制、远程控制、自动控制等。

高压变频器的工作原理高压变频器是一种广泛应用于工业领域的电力调节设备，其主要功能是将输入电源的频率和电压转换为适合供给高压电机的输出，实现对电机转速的调节和控制。

本文将详细介绍高压变频器的工作原理。

一、高压变频器的基本构成高压变频器由整流单元、滤波单元、逆变单元、控制单元和保护单元等组成。

1. 整流单元：将交流电源转换为直流电源，通常采用全控整流桥电路实现。

2. 滤波单元：对整流后的直流电进行滤波，使输出电压平稳，减小电压脉动。

3. 逆变单元：将滤波后的直流电压转换为可调节的交流电压，一般采用高频开关器件，如IGBT等。

4. 控制单元：负责对高压变频器的工作进行调节和控制，包括输入输出信号的采集、信号处理和PWM调制等功能。

5. 保护单元：监测高压变频器的工作状态，如电流、电压、温度等参数，当出现异常情况时进行保护措施，确保设备的安全运行。

二、高压变频器的工作原理可以简单概括为四个步骤：采集输入信号、信号处理、PWM调制和输出控制。

1. 采集输入信号：高压变频器通过采集输入信号，如电流、电压和速度等参数，获取电机的实际工作状态。

2. 信号处理：通过对输入信号的处理，如滤波、放大、采样等操作，将其转换为控制单元可以处理的数字信号。

这些信号包含了电机的工作状态和外部设定的控制指令。

3. PWM调制：根据控制单元中的控制算法和调节策略，通过对逆变电路的控制，实现对输出电压的调节。

PWM调制技术可以通过改变逆变器输出电压的占空比来实现对电机转速的调节。

4. 输出控制：PWM调制后的信号经过输出滤波后供给电机，实现电机的驱动。

输出控制单元可以根据实际需要进行速度、转矩等外部参数的调节，从而实现对电机的精确控制。

三、高压变频器的优势与应用领域高压变频器具有以下几个优势：1. 能耗节约：高压变频器通过调整电机的输出频率和电压，实现对电机负载的匹配，从而达到节能的效果。

2. 精确控制：高压变频器具有精确的输出控制能力，可以实现对电机的精确调速，适应各种工况要求。

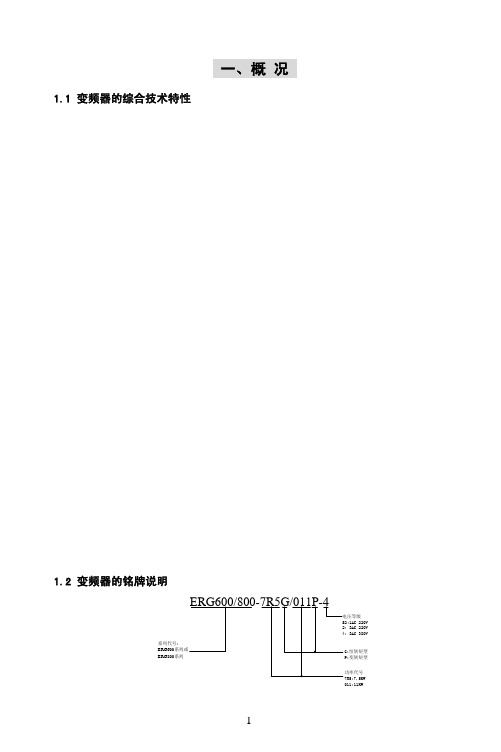

高压变频器说明书一、产品介绍高压变频器是一种用于控制电机电源频率和电压的设备。

它的主要功能是将电网的交流电转换为电机所需的电源，通过调整输出频率和电压，实现对电机运转的精确控制。

高压变频器适用于各种高功率电机控制系统，如风电、石油化工、钢铁冶金、水泵、风机等行业。

二、产品特点1. 宽频范围：高压变频器具有广泛的输出频率范围，可根据不同的应用需求进行调整。

2. 高效节能：采用先进的控制算法和电路设计，使得高压变频器能够更好地实现电机的能量利用，提高系统的效率。

3. 高可靠性：高压变频器采用优质的电子元件和稳定的控制系统，具有良好的抗干扰能力和长寿命。

4. 全面保护功能：高压变频器具有多种保护功能，包括过电流保护、过电压保护、欠压保护、短路保护等，有效地保护了设备和人身安全。

5. 易于操作：高压变频器设有直观的人机界面，操作简便，具有丰富的运行状态显示和参数设置功能。

三、使用方法1. 安装：高压变频器需要专业人员按照安装手册进行正确安装。

安装时应确保设备与电源连接牢固可靠，且保持良好的通风条件。

2. 连接：将高压变频器的输入端与电源连接，输出端与电机连接。

连接时应注意正确接线，避免短路或接反。

3. 参数设置：根据实际需求，设置高压变频器的运行参数。

参数设置应根据变频器的说明书进行正确操作，以确保设备正常运行。

4. 运行：在检查无误后，可以启动高压变频器。

启动前应确认电机正常运行，再逐步增加输出频率和电压，一步步使电机达到所需的运行状态。

5. 监控与调试：在高压变频器正常运行后，应进行监控和调试工作，避免出现异常情况。

如需要对变频器进行调整，应借助专业的设备和人员，以确保调整过程的安全性和准确性。

四、注意事项1. 安全操作：在使用高压变频器时，应注意安全操作，遵守相关的安全规定和操作流程，以保障设备和人身安全。

2. 正确维护：定期进行高压变频器的维护工作，清洁设备表面，检查电源和接线情况，及时更换损坏的元件，以延长设备寿命。

全系列产品手册德国现代工业的先驱全球电气技术的领导者AEG 于1887年在德国柏林成立，很多创造和发明来自于AEG ：•第一个长距离交流电力输配系统在德国运行•第一个三相电站-奥博斯普瑞发电站•第一条长途电气轨道在德国投入运行•第一台带温度控制及压缩机系统的电冰箱• 第一条高压直流HVDC 长距离输电线路贯穿整个非洲大陆•第一台鼠笼型转子异步电动机• 第一个128兆瓦蒸汽发电厂（1915），为当时世界最大容量机组•1938年首个以SF6为绝缘介质的专利•第一个序列化生产中压真空灭弧装置•第一台自由喷射式空气断路器•第一台环氧树脂浇注式干式变压器• 迄今世界最大的柴油发电机电源油路总路开关 德国制造 AEG Oil aircuit breakerType CO301-30/400 MOD自1937年建厂以来一直使用良好，92年新建变配电大楼后停止使用。

胜利矿（1926~2010）抚顺信和纱厂（1933~1992）上海中国驻德国大使蒋作宾参观AEG 工厂（1928）绵阳风洞群CRH 高铁车载电力保障ConocoPhillips 海上石油平台上海通用汽车工厂华星光电澳门威尼斯人酒店根植中国，源远流长目录12013914034121044226064329084534094637104738114849中压产品系列US3.0气体绝缘环网柜MAST 自动电源转换系统SecoVac 系列VL 真空断路器SecoVac 系列VB2 Plus 真空断路器SecoVac 系列VB2 Plus G-15发电机出口真空断路器SecoVac 系列iVB 智能真空断路器SecoVac 系列WCH 真空接触器SecoVac 系列CR193真空接触器低压产品系列MEAT 自动电源转换系统MEG 空气断路器M-PACT 空气断路器Record Plus TM 塑壳断路器Record C Plus 塑壳断路器Elfa 微型断路器AT10自动转换开关E9SPD 浪涌保护器工控产品系列AIC 低压变频器MC 电动机保护器AE 综合保护装置MS10智能仪表TDG 电力电容器FCR 滤波电抗器PFC 功率因数控制器EFC 可控硅投切开关ASW 有源电力滤波器AEG 全系列产品01产品概述产品特点US3.0全绝缘环网柜，适用于12~24kV 以下配电系统，以灵活多变的功能组合方式，为环网供电、双辐射供电、以及电缆馈电网络的工商业区和农村乡镇等供电负荷大、密度高的地区提供各种系统化解决方案。

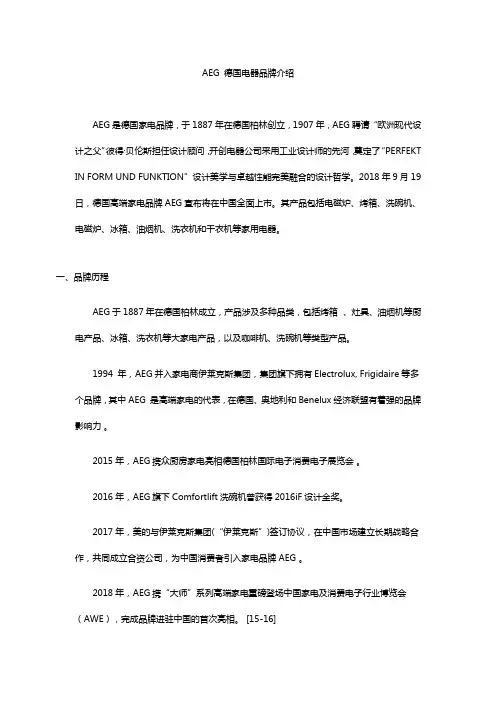

AEG 德国电器品牌介绍AEG是德国家电品牌，于1887年在德国柏林创立，1907年，AEG聘请“欧洲现代设计之父”彼得·贝伦斯担任设计顾问，开创电器公司采用工业设计师的先河，奠定了“PERFEKT IN FORM UND FUNKTION”设计美学与卓越性能完美融合的设计哲学。
