高压变频器介绍34页PPT

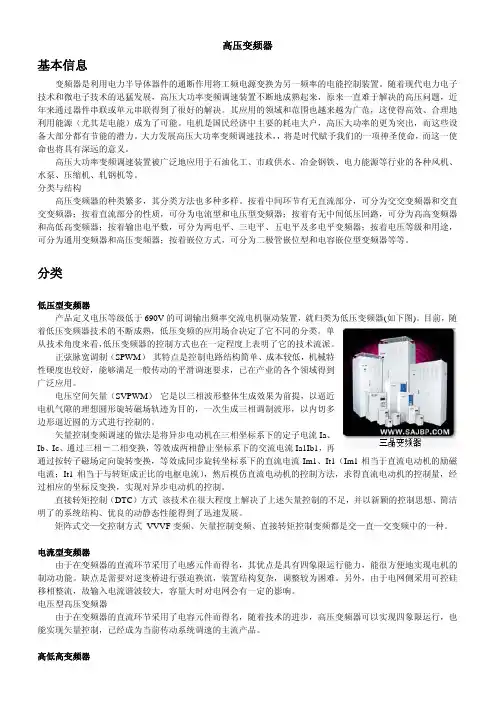

高压变频器基本信息变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

随着现代电力电子技术和微电子技术的迅猛发展，高压大功率变频调速装置不断地成熟起来，原来一直难于解决的高压问题，近年来通过器件串联或单元串联得到了很好的解决。

其应用的领域和范围也越来越为广范，这使得高效、合理地利用能源（尤其是电能）成为了可能。

电机是国民经济中主要的耗电大户，高压大功率的更为突出，而这些设备大部分都有节能的潜力。

大力发展高压大功率变频调速技术，，将是时代赋予我们的一项神圣使命，而这一使命也将具有深远的意义。

高压大功率变频调速装置被广泛地应用于石油化工、市政供水、冶金钢铁、电力能源等行业的各种风机、水泵、压缩机、轧钢机等。

分类与结构高压变频器的种类繁多，其分类方法也多种多样。

按着中间环节有无直流部分，可分为交交变频器和交直交变频器；按着直流部分的性质，可分为电流型和电压型变频器；按着有无中间低压回路，可分为高高变频器和高低高变频器；按着输出电平数，可分为两电平、三电平、五电平及多电平变频器；按着电压等级和用途，可分为通用变频器和高压变频器；按着嵌位方式，可分为二极管嵌位型和电容嵌位型变频器等等。

分类低压型变频器产品定义电压等级低于690V的可调输出频率交流电机驱动装置，就归类为低压变频器(如下图)。

目前，随着低压变频器技术的不断成熟，低压变频的应用场合决定了它不同的分类。

单从技术角度来看，低压变频器的控制方式也在一定程度上表明了它的技术流派。

正弦脉宽调制（SPWM）其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。

电压空间矢量（SVPWM）它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。

矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。

2023REPORTING 艾默生高压变频器培训ppt课件•高压变频器基本原理与结构•艾默生高压变频器产品介绍•安装调试与操作维护•故障诊断与处理技巧•应用案例分析与经验分享•总结回顾与拓展延伸目录20232023REPORTINGPART01高压变频器基本原理与结构变频器工作原理交-直-交变换原理将三相交流电通过整流桥转换为直流电，再通过逆变桥将直流电转换为频率可调的交流电。

PWM控制技术采用脉宽调制技术，通过改变脉冲宽度来控制输出电压的幅值和频率。

矢量控制技术通过坐标变换将交流电机等效为直流电机进行控制，实现高性能调速。

高压变频器特点及应用直接接入高压电网，无需降压变压器，减少投资成本和占地面积。

适用于大功率电机驱动，满足重载启动和调速需求。

采用先进的功率器件和散热设计，确保长时间稳定运行。

适用于电力、冶金、石油、化工、矿山等领域的大型电机驱动系统。

高压输入大功率输出高可靠性广泛应用包括输入滤波器、整流桥、直流环节、逆变桥和输出滤波器。

主电路结构辅助设备关键元器件包括控制电源、冷却系统、保护电路和人机界面等。

采用高性能IGBT 或IEGT 等功率器件，确保高效能量转换和低谐波失真。

030201主电路结构与辅助设备支持开环V/F 控制、闭环矢量控制和直接转矩控制等多种控制方式。

控制方式包括调速范围、稳态精度、动态响应、效率等指标，满足不同应用需求。

性能参数提供标准的通讯接口，如Modbus 、Profibus 等，方便与上位机或PLC 进行通讯。

通讯接口控制方式及性能参数2023REPORTINGPART02艾默生高压变频器产品介绍功率范围从75kW 到315kW ，电压等级为3kV 和6kV ，适用于风机、水泵等通用负载。

EV1000系列功率范围从315kW 到5MW ，电压等级为6kV 和10kV ，适用于大型风机、水泵、压缩机等重载负载。

EV2000系列功率范围从5MW 到20MW ，电压等级为10kV ，适用于大型工业设备、电力、冶金等领域。
