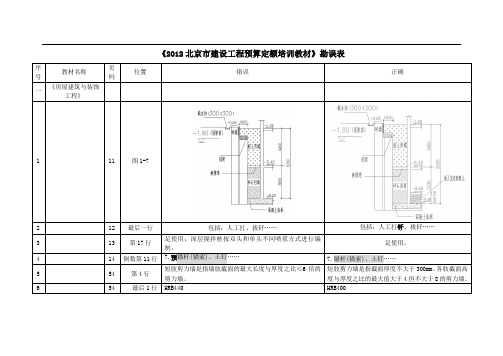

《2012北京市建设工程预算定额培训教材》勘误表
善良是女人最好的修养，做一个善良的女人，在别人遇到困难时伸出援助之手，遭遇挫折时给予微笑和鼓励，懂得为他人着想，懂得谦让感恩。
善良的女人最美丽，似早春飞上枝头的一抹嫣红惹人怜爱，似山涧清冽的泉水清爽宜人，似冬日里的阳光温暖明媚。
做一朵优雅女人花，每天漾一抹浅浅的微笑。
对帮助自己的人，报以感激的微笑；对需要帮助的人，给予友善的微笑，一个浅浅的微笑，说不定便会点亮别人的生活。
微笑是一种魅力，更是一种优雅。
做一朵优雅女人花，以一朵花的姿态优雅地行走在尘世间，似玉簪花般恬静，似百合花般素雅，似波斯菊般坚强，在薄如蝉翼的时光里静静绽放，轻轻摇曳……。
《建筑结构施工图设计文件编制与审查手册》勘误表（剪下‘正’贴盖书中‘误’处）编号页项目列行正误内容1 7 6 3 4 误 GB50010—2002 9.1.1-3 正 GB50010—2002 9.1.1~32 11 53 23 误 3.2.1 3.2.2表3.2.1 表3.2.2正 3.2.1 3.2.2表3.2.1 表3.2.23 25 13 2 1 正⑴ 设置部位：高出底板表面不小于300mm的外墙墙体上，墙体有预留洞4 27 2 35 误 8.5.2正 8.2.2-45 31 1 3 7 误 9.2.1 正9.2.16 31 1 3 8 误9.2.2 正 9.2.27 31 1 3 12 误 GB5001—2002 9.2.4 正 GB50010—2002 9.2.48 32 3 3 11 误JGJ 3-2002 6.5.3-4 正（删除）9 35 18 2 3 正⑴ 填充墙、隔墙应分别采取措施与周边构件可靠连接10 35 18 3 3 误 GB50003—2001 6.2.8正 GB50003—2001 6.2.811 37 3 2 1 正梁下设壁柱条件：梁跨度≧6m（240mm厚砖墙），梁跨度≧4.8m12 38 14 1 1 正14. 砌体填充墙、外墙窗台下现浇带13 38 14 3 12 误 03G329-134页正 03G329-134页GB 50003-2001 6.3.3-214 38 16 3 1 误 GB50011—2002 13.3.6 正 GB50011—2001 13.3.615 40 4 2 15161718 正代号：06 08 10 12 15 18 21 净跨 0.6 0.8 1.0 1.2 1.5 1.8 2.1代号24 27 30 33 36 39 42净跨 2.4 2.7 3.0 3.3 3.6 3.9 4.216 40 4 2 2021 正级别：0 1 2 3 4 5 荷载（kN/m）： 0 10 20 30 40 50编号页项目列行正误内容17 42 2 2 2 正⑵ 当锚筋直径d小于20mm时：压力埋弧焊；18 42 5 2 3 误⑶锚筋中心至锚板边缘的距离不应小于2d和20mm 正(删除)19 49 4 2 2 正按坚硬程度分：坚硬岩、较硬岩、较软岩、软岩、极软岩20 51 3 3 1~2 误 4.2.1、计算书正（下移至2~3行）21 54 4 2 2 正⑴ 预压试验项目：地基竖向变形、侧向位移、孔隙水压力、地下22 60 5 2 1 正检验方法及数量：采用单桩载荷试验，数量不少于桩数的0.5%，且不23 60 5 2 5 正数量：不少于桩数的0.5%，且不少于3点24 62 2 2 4 正⑷ 桩间距：由复合地基承载力要求确定，宜取3~5倍桩径25 72 2 2 5 正之大者，自重湿陷性黄土：基础宽度的0.75倍及1m之大者26 72 4 2 1 正⑴孔内填料：素土、2:8或3:7灰土，垫层材料：2:8灰土27 77 2 2 6 误宜为桩身直径的3倍；正宜为桩身直径的1~3倍，28 82 8 2 345 正 10）质量检验：直径大于800mm的混凝土嵌岩桩应采用钻孔抽芯法或声波透射法或可靠的动测法进行检测，桩数不得少于总桩数的10%，每根柱下承台的抽检桩数不得少于1根；29 83 4 2 6 误 1/2，并不应小于1.0m 正 1/2，并不应小于2.0m30 86 2 2 3表中误B、C正B或C31 86 2 2 4表中误C、F正C或F32 87 7 3 1~6 误 4.3.8—1……4.3.8—5正 4.3.9—1……4.3.9—533 90 1 2 9 正 e. 地基内有厚度较大或厚薄不均的填土，其自重固结未完成时。
荷载的取值
1：一般民用建筑的地下室顶板(正负零处)的活荷载取4KN/m2
2：地下水以下的土容重，可近似取11KN/m3计算。
3：在计算地下室外墙时，一般民用建筑的室外地面活荷载可取5 KN/m2，当地下一层顶板之上有覆土或其他填充物时，消防车压力应按照覆土厚度折合，不应直接取35或20KN/m2
4：停车库的荷载a停放小轿车的停车库，其楼板的活荷载按荷载规范取GB50009-2001表4.1.1中取值b停放较大型的车的停车库，其楼面的活荷载应按车辆实际轮压重量考虑，并按最不利的轮压荷载组合另加2 KN/m2的均布荷载考虑。
不论停放任何车辆，在设计时其活荷载均不应另乘以动力系数。
5：当悬挑结构的悬挑长度≥6m；大跨度结构的跨度≥24m时，应考虑竖向地震的作用。
6：计算地下室外墙之侧向压力时。
荷载的取值
1：一般民用建筑的地下室顶板(正负零处)的活荷载取4KN/m2
2：地下水以下的土容重，可近似取11KN/m3计算。
3：在计算地下室外墙时，一般民用建筑的室外地面活荷载可取5 KN/m2，当地下一层顶板之上有覆土或其他填充物时，消防车压力应按照覆土厚度折合，不应直接取35或20KN/m2
4：停车库的荷载a停放小轿车的停车库，其楼板的活荷载按荷载规范取GB50009-2001表4.1.1中取值b停放较大型的车的停车库，其楼面的活荷载应按车辆实际轮压重量考虑，并按最不利的轮压荷载组合另加2 KN/m2的均布荷载考虑。
不论停放任何车辆，在设计时其活荷载均不应另乘以动力系数。
5：当悬挑结构的悬挑长度≥6m；大跨度结构的跨度≥24m时，应考虑竖向地震的作用。
6：计算地下室外墙之侧向压力时。
Building Structure百家论坛We learn we go建筑结构设计中一些问题的讨论（一）李国胜/北京市建筑设计研究院现行国家标准规范、规程是成熟经验的总结，但是部分规定已滞后。
现行的标准图集是根据现行规范、规程和编制单位及编制者以往经验编制而成的，也存在如前所述的情况，其中有的内容不一定适合当前的情况，需要设计者根据工程的具体情况进行分析后再选用。
在工程设计中遇到的某些问题，在规范或规程中并没有明确给出或尚未列出，需要由设计者根据自己的设计概念和经验来决策。
现针对设计中的一些问题提出个人见解供讨论，不妥或错误之处请读者指正。
１ 有关规定1.1 高层建筑的高宽比1）《高层建筑混凝土结构技术规程》（JGJ3—2002）[1]（简称《高规》）4.2.3条规定的高层建筑结构的高宽比“不宜超过”表4.2.3-1，4.2.3-2，既不是强制性条文或必须遵守，也不是高宽比超过了上述两表就属超限高度。
高层建筑的高宽比，是对结构刚度、整体稳定、整体倾覆、承载能力和经济合理性的宏观控制，当高宽比满足《高规》的表4.2.3-1和表4.2.3-2时，一般整体稳定及倾覆不经计算就能满足，否则整体稳定和整体倾覆必须进行验算。
目前我国超过B 级高度的超高层建筑高宽比的已有相当数量，例如上海金茂大厦（88层，主体结构高度为372.1m ）高宽比为7.0；深圳地王大厦（77层，混凝土屋顶结构高度为384m ）横向高宽比为8.75；上海明天广场（58层，屋面高度为230.9m ）高宽比为7.8；深圳赛格广场（主楼72层，屋面高度为292m ，裙房高10层高49.6m 与主楼相连）裙房以上高宽比为5.76等等。
2）在复杂体型的高层建筑中，如何计算高宽是比较难确定的问题。
对突出建筑物平面较小的局部结构（楼梯间、电梯间等），一般不宜包含在计算宽度内；对带有裙房的高层建筑，当裙房的面积和刚度相对于上部塔楼的面积和刚度较大时，计算高宽比的高度和宽度可以按裙房以上部分考虑。
结构专业校对中常见问题总结结构专业校对中常见问题总结1结构专业校对中常见问题总结一、电算1.技术统一措施中确定的计算参数讨论通过后，不经专业负责人或总工同意原则上不得修改。
（参数选用时建议根据规范自行核对一遍）2.荷载输入时，一般情况应按项目技术统一措施中的荷载统计值输入，恒载值如有特殊情况时应按实际自行导算输入。
如建筑房间使用功能的活载值在统一措施中没有且在荷载规范中查不到时，输入值应与专业负责人协商。
荷载输入时应认真细致，易忽略处的荷载应特别注意：如地下一层砼外墙上一层的填充墙荷载、剪力墙开洞时洞口的填充墙荷载、剪力墙上下层长度变化时下层剪力墙上的填充墙荷载、公共建筑屋面由于设备基础较多而增加的荷载、建筑玻璃钢雨棚、电梯机房顶部吊钩梁等。
对于荷载情况基本相同的建筑，荷载输入时必须协调统一，如住宅、医院住院楼、办公楼、学校宿舍等。
3.注意框剪结构0.2Q调整：高规8.1.4条规定V f≥0.2Vo的楼层，框架总剪力不调整，如不满足则按0.2Vo和1.5Vf,max的较小值调整。
对于框架柱从下至上基本不变的结构，应取对应地震作用标准值的结构底层总剪力；对框架柱数量从下至上分段有规律变化的结构，应取每段底层结构对应于地震作用标准值的总剪力。
Vf,max也按上述原则确定。
模型中0.2Q调整的分段数依上述原则确定。
24.平面大洞口周边楼板需加强，荷载输入时注意恒载值。
例如武威医院平面大洞口周边楼板、高层住宅楼电梯周边楼板等。
具体设计时，设计人应及时与专业负责人或校对人沟通，提前确定加强板厚范围。
5.电算时，模型中的楼面次梁应根据跨度、荷载分布情况合理估算截面输入，并根据电算配筋结果确定核对次梁截面，使次梁配筋率在合理范围内。
同时注意主次梁高度关系，当主梁2排配筋时，主梁宜比次梁高100；当主梁1排配筋时，主梁可比次梁高50或等高；对于梁宽度大于填充墙宽度可能对建筑或设备专业有影响时，应在输入截面时与相关专业沟通确定，例如：楼梯间侧边梁、设备管井周边梁、电梯井道的周边梁等。
结构专业审图常见问题结构专业常见问题⼀览表常见问题汇集1. 混凝⼟结构的抗震等级选择错误。
2. 未明确底部加强区的层数或标⾼。
3. 底部带转换层的⾼层建筑结构，剪⼒墙底部加强部位取错。
根据《⾼层建筑混凝⼟结构技术规程》JGJ3—2002第10.2.4条：底部带转换层的⾼层建筑结构，其剪⼒墙底部加强部位的⾼度可去框⽀层加上框⽀层以上两层的⾼度及墙肢总⾼度的1/8⼆者的较⼤值。
4. 底部加强区，设置的约束边缘构件不符合《⾼层建筑混凝⼟结构技术规程》JGJ3—2002第7.2.16条。
（包括箍筋及Lc的长度）5. 板顶负筋为Ф6@200，不符合《混凝⼟结构设计规范》GB50010--2002第10.1.7条。
即：对于⽀承结构整体浇筑或嵌固在承重砌体墙体内的现浇混凝⼟板，应沿⽀撑周边配置上部构造钢筋，其直径不宜⼩于8mm，间距不宜⼤于200mm，并应符合下列规定:...6. ⼤跨度的梁、板没⼜进⾏裂缝的计算。
7. 计算时，框-剪结构、框架-核⼼筒结构、框⽀剪⼒墙结构中框架柱的地震剪⼒应分别按《⾼层建筑混凝⼟结构技术规程》JGJ3—2002第8.1.4、9.2.3、10.2.7条进⾏调整。
8. 墙体拉接筋的问题：拉接筋的间距未取分布筋的倍数。
（包括抗震墙的约束边缘构件的λ/2区）。
9. ‘平法’绘图中，主梁在次梁作⽤处两边设的附加箍筋不在平⾯图中绘出，⽽在总说明中说明，施⼯单位根据什么确定主梁、次梁？施⼯时很容易设错或漏设。
还有个别⼯程在主、次梁（或井字梁）交接处，两梁均设吊筋，设计⼈本⾝不能判断谁的集中⼒传给谁。
10. 以集中荷载为主时，框架梁设加密区、⾮加密区，往往导致⾮加密区箍筋不⾜。
11. 框架梁梁跨相差较⼤（⼤、⼩跨）时，应根据弯距包络图设计，有时⼩跨的负钢筋要通长设，这⼀点有的设计⼈重视不够。
12. 很多⼯程的楼梯绘图深度不能满⾜设计的要求。
有的缺平⾯图，有的缺剖⾯图。
个别楼梯净⾼不能满⾜规范的要求。
