TB10424-2010混凝土原材料检测项目及频率

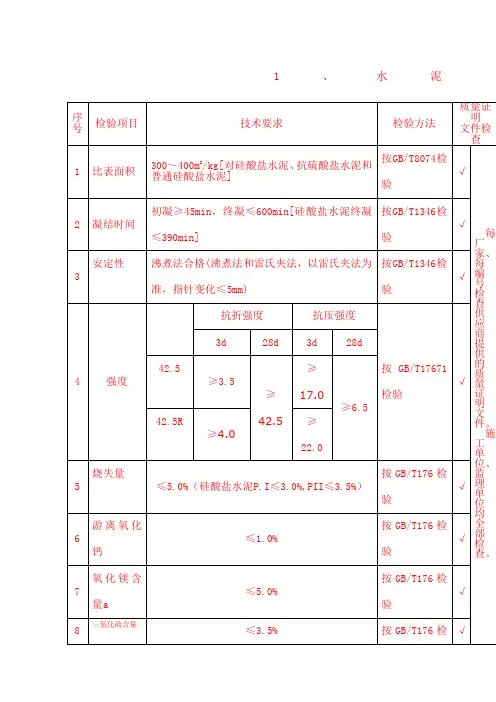

1、水泥及以上混凝土用水泥的碱含量不宜超过0.60%。

2、在氯盐环境条件下，混凝土宜采用低氯离子含量的水泥，不宜使用抗硫酸盐硅酸盐水泥。

3、在硫酸盐化学侵蚀环境条件下，混凝土应采用低C3A含量的水泥，且胶凝材料抗蚀系数（56d）不得小于0.80 。

胶凝材料抗蚀系数按附录F检验。

4.硅酸盐水泥和普通硅酸盐水泥以比表面积表示，不小于300m2/kg；矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥以筛余表示，80μm(取试样25g)方孔筛筛余不大于10%或45μm(取试样10g)方孔筛筛余不大于30%。

a. 如果水泥压蒸试验合格,由水泥中氧化镁的含量(质量分数)允许放宽至6.0% 。

b. 当有更低要求时,该指标由买卖双方确定。

2、粉煤灰注：在冻融破坏环境下，粉煤灰的烧失量不宜大于3.0%。

3、磨细矿渣粉4、细骨料注：1、除5.0mm和0.63mm筛档外，细骨料的实际颗粒级配与表列的累计筛余百分率相比允许稍有超出分界线，但超出总量不应大于5%。

3、冻融破坏环境下，细骨料的含泥量应不大于2.0%，吸水率不大于1%;4、当细骨料中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门检验，确认能满足混凝土耐久性要求时，方能采用。

5、砂表观密度、松散堆积密度应符合如下规定：----表观密度不小于2500kg/m3；----松散堆积密度不小于 1400kg/m3；----空隙率不大于44%；配制混凝土时宜优先选用Ⅱ砂。

当选择Ⅰ区砂时，应提高砂率，并保持足够的水泥用量，以满足混凝土的和易性；当采用Ⅲ区砂时，宜降低砂率；当采用特细砂时应符合相应的规定。

砂（除特细砂外）按公称直径630μm筛孔的累计筛余量（以质量百分率）分成三个级配区。

I区16-40、II区41-70、III区71-85.5、粗骨料注： 1、粗骨料的最大公称粒径不宜超过钢筋混凝土保护层厚度的2/3（在严重腐蚀环境条件下不宜超过钢筋混凝土保护层厚度的1/2）、且不超过钢筋最小间距的3/4，配制强度等级C50及以上预应力混凝土时，粗骨料的最大公称粒径不应大于25mm。

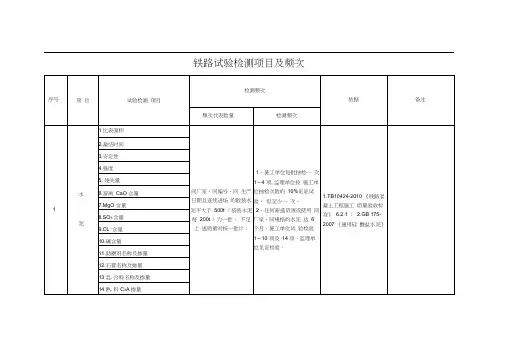

铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表。

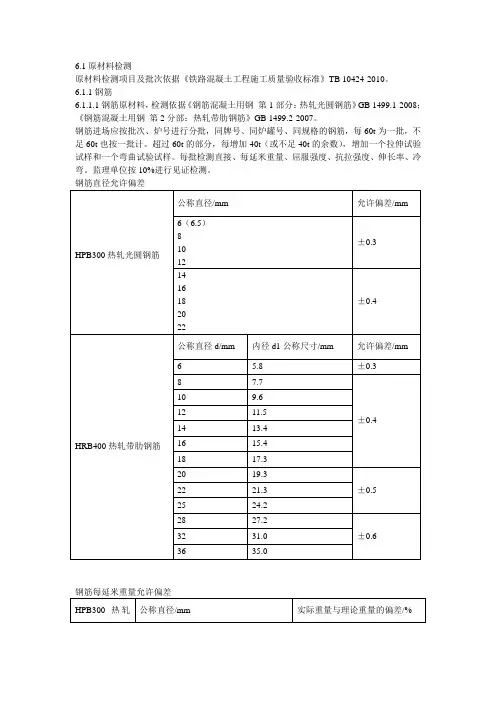

6.1原材料检测原材料检测项目及批次依据《铁路混凝土工程施工质量验收标准》TB 10424-2010。

6.1.1钢筋6.1.1.1钢筋原材料，检测依据《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1-2008；《钢筋混凝土用钢第2分部：热轧带肋钢筋》GB 1499.2-2007。

钢筋进场应按批次、炉号进行分批，同牌号、同炉罐号、同规格的钢筋，每60t为一批，不足60t也按一批计。

超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和一个弯曲试验试样。

每批检测直接、每延米重量、屈服强度、抗拉强度、伸长率、冷弯。

监理单位按10%进行见证检测。

按上表规定的弯芯直径弯曲180°后，钢筋受弯曲部分表面不得产生裂纹。

6.1.1.2钢筋连接焊接接头以同等级、同规格、同接头形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。

每批检测接头外观、拉伸试验。

闪光对焊接头增做冷弯试验。

监理按20%进行见证检验。

机械连接接头以同一施工条件下同批材料、同等级、同规格、同型式的每500个接头为一批，不足500个也按一批计。

每批检测拉伸试验。

监理按20%进行见证检验。

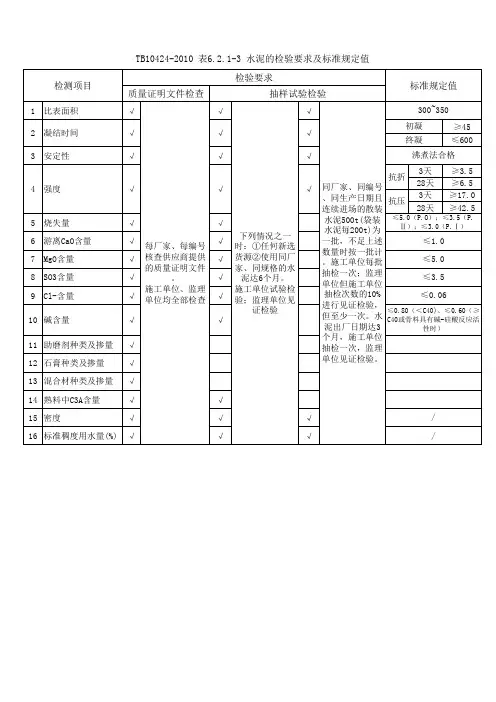

6.1.2水泥检测依据《铁路混凝土工程施工质量验收标准》TB 10424-2010 表6.2.1-1水泥的性能。

6.1.2.1水泥委外检测，任何新选货源、使用同厂家、同规格的水泥达6个月，施工单位委托送检，监理单位100%见证试验。

检验项目：烧失量、游离CaO含量、MgO含量、SO3含量、Cl-含量、碱含量、熟料中的C3A含量。

6.1.2.2水泥自检，同厂家、同生产日期且连续进场的散装水泥达500t（袋装水泥每200t）为一批，监理单位按10%见证检验。

水泥出厂日期达3个月，抽检一次，监理单位见证。

检测依据《铁路混凝土工程施工质量验收标准》TB10424-2010 表6.2.2-1粉煤灰的性能。

6.1.3.1粉煤灰委外检测，任何新选货源、使用同厂家、同规格的水泥达6个月，施工单位委托送检，监理单位平行检验。

中华人民共和国行业标准TBTB 10424-2010 铁路混凝土工程施工质量验收标准Standard for Constructional Quality Acceptanceof Railway Concrete Engineering2010—12—08 发布2010—12—08 实施中华人民共和国铁道部发布目次1 总则 (1)2 术语 (3)3 基本规定 (7)3.1一般规定 (7)3.2工程施工质量验收单元划分 (8)3.3工程施工质量验收内容和要求 (9)3.4工程施工质量验收程序和组织 (10)4 模板及支（拱）架分项工程 (14)4.1一般规定 (14)4.2模板及支（拱）架安装 (14)4.3模板及支（拱）架拆除 (16)5 钢筋分项工程 (18)5.1一般规定 (18)5.2原材料 (19)5.3钢筋加工 (21)5.4钢筋连接 (23)5.5钢筋安装 (25)6 混凝土分项工程 (27)6.1一般规定 (27)6.2原材料 (29)6.3配合比设计 (42)6.4混凝土施工 (46)7 预应力分项工程 (53)7.1一般规定 (53)7.2原材料 (54)7.3制作和安装 (56)7.4张拉或放张 (57)7.5压浆和封锚（端） (59)8 砌体分项工程 (62)8.1一般规定 (62)8.2原材料 (63)8.3砌体砌筑 (65)9 特殊混凝土(砂浆) (68)9.1一般规定 (68)9.2纤维混凝土 (68)9.3喷射混凝土 (70)9.4特细砂混凝土 (72)9.5补偿收缩混凝土 (73)9.6无砂透水混凝土 (76)9.7气密性混凝土 (77)9.8纤维增强砂浆（活性粉末混凝土） (78)9.9桥梁支座砂浆 (80)10 混凝土实体质量核查 (83)附录A 环氧涂层钢筋的涂层检验和修补 (84)附录B 钢筋接头技术要求和外观质量 (86)附录C 粗骨料CL-含量试验方法 (93)附录D 混凝土的耐久性指标 (95)附录E 硬化混凝土气泡间距系数检测方法(直线导线法) (97)附录F 胶凝材料抗硫酸盐侵蚀性能快速试验方法 (101)附录G 矿物掺和料及外加剂抑制碱—骨料反应有效性试验方法 (104)附录H 砌体工程所用石料的类别、规格和质量要求 (108)附录J 砂浆配合比设计、试件制作、养护及抗压强度取值 (109)附录K 喷射混凝土强度检查试件制作方法 (114)附录L 混凝土透气系数测定方法 (115)本标准用词说明 (119)《铁路混凝土工程施工质量验收标准》条文说明 (120)1 总则1.0.1为加强铁路工程施工质量管理，统一铁路混凝土与砌体工程施工质量的验收标准，保证工程质量，制定本标准。

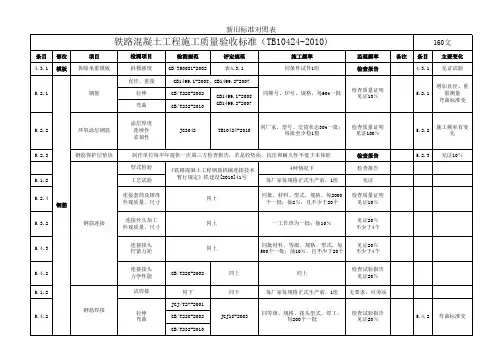

TB10424-2010铁路混凝土工程施工质量验收标准主控项目钢筋进场按每批检查直径、每延米重量抽取试件做屈服、抗拉、伸长率、冷弯，应符合GB1499（钢筋混凝土用钢）检查数量：同牌号、同炉罐号、同规格每60t为一批，不足60t也按一批计。

检验方法：品种、2000见证，螺纹尺寸及公差采用专用螺纹塞规检测。

钢筋连接：检验数量，钢筋接头外观质量施工、监理单位全部检查。

焊接接头的力学性能检验以同等级、同规格、同接头形式和同一焊工完成的每200个为一批，不足200也按一批计。

机械连接接头的力学性能检验以同一施工条件下同批材料、同等级、同规格、同型式的每500个为一批，不足500也按一批计。

监理单位按施工抽检次的20%证试期施工措施。

混凝土在强度达到设计强度的40%之前不得受冻；浸水冻融条件下的混凝土开始受冻时，其强度不得小于设计强度的75%。

除不溶物、可溶物可不做要求外，混凝土养护用水的性能应与拌合水一致。

水泥的性能以比较水泥或胶凝材料抗硫酸盐侵蚀的性能。

水泥的检验要求粗骨料的检验要求2当细骨料中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门检验，确认能满足混凝土耐久性要求时，方能采用。

细骨料的检验要求有超出分界线，但超出总量不应大于5%。

粉煤灰的性能硅灰的性能硅灰的检验要求引气剂的性能引气剂的检验要求拌合用水的检验要求70m。

每拌少于一次。

每次取样至少留置一组。

现浇混凝土的每一结构部位，取样不得少于一次。

同条件养护抗压强度试件的取样、养护方式和留置数量不宜少于5组且不得少于2组。

检验数量：施工单位按规定的取样与留置频率所需数量制作试件。

标准养护试件监理单位全部检查，同条件养护试件监理单位按施工检验次数的10%进行见证检验。

检验方法：施工单位进行混凝土抗压强度试验。

对标准条件养护试件监理单位检查试验报告，对同条件养护试件监理单位见证检验。

喷射混凝土：宜采用强制式搅拌机搅拌，搅拌时间应不小于1.5min。

纤维喷射混凝土搅拌时间应通过现场搅拌试验确定。

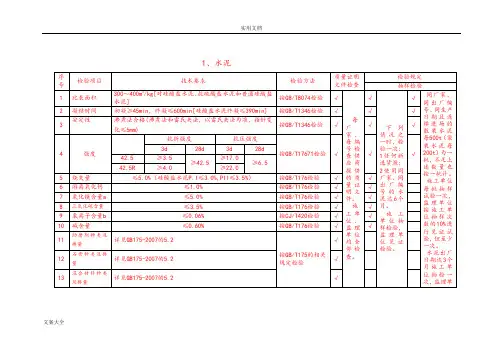

1、水泥2、在氯盐环境条件下，混凝土宜采用低氯离子含量的水泥，不宜使用抗硫酸盐硅酸盐水泥。

3、在硫酸盐化学侵蚀环境条件下，混凝土应采用低C3A含量的水泥，且胶凝材料抗蚀系数（56d）不得小于0.80 。

胶凝材料抗蚀系数按附录F检验。

4.硅酸盐水泥和普通硅酸盐水泥以比表面积表示，不小于300m2/kg；矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥以筛余表示，80μm(取试样25g)方孔筛筛余不大于10%或45μm(取试样10g)方孔筛筛余不大于30%。

a. 如果水泥压蒸试验合格,由水泥中氧化镁的含量(质量分数)允许放宽至6.0% 。

b. 当有更低要求时,该指标由买卖双方确定。

2、粉煤灰注：在冻融破坏环境下，粉煤灰的烧失量不宜大于3.0%。

3、磨细矿渣粉4、细骨料注：1、除5.0mm和0.63mm筛档外，细骨料的实际颗粒级配与表列的累计筛余百分率相比允许稍有超出分界线，但超出总量不应大于5%。

2、应采用岩相法检验细骨料的矿物组成和类型，再按快速砂浆棒法进行快速砂浆棒膨胀率进行检验，快速砂浆棒膨胀率应小于3.0%，0.10（含）~0.20（不含）%时，混凝土的碱含量应满足表6.3.2规定；0.20（含）~0.30（不含）%时，还应对混凝土采取抑制碱－骨料反应的技术措施，并经试验证明抑制有效。

梁体、轨道板、轨枕、接触网支柱等构件中使用的细骨料的快速砂浆棒膨胀率应小于0.20%。

3、冻融破坏环境下，细骨料的含泥量应不大于2.0%，吸水率不大于1%;4、当细骨料中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门检验，确认能满足混凝土耐久性要求时，方能采用。

5、砂表观密度、松散堆积密度应符合如下规定：----表观密度不小于2500kg/m3；----松散堆积密度不小于1400kg/m3；----空隙率不大于44%；配制混凝土时宜优先选用Ⅱ砂。

当选择Ⅰ区砂时，应提高砂率，并保持足够的水泥用量，以满足混凝土的和易性；当采用Ⅲ区砂时，宜降低砂率；当采用特细砂时应符合相应的规定。

1、水泥文案大全2、在氯盐环境条件下，混凝土宜采用低氯离子含量的水泥，不宜使用抗硫酸盐硅酸盐水泥。

3、在硫酸盐化学侵蚀环境条件下，混凝土应采用低C3A含量的水泥，且胶凝材料抗蚀系数（56d）不得小于0.80 。

胶凝材料抗蚀系数按附录F检验。

4.硅酸盐水泥和普通硅酸盐水泥以比表面积表示，不小于300m2/kg；矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥以筛余表示，80μm(取试样25g)方孔筛筛余不大于10%或45μm(取试样10g)方孔筛筛余不大于30%。

a. 如果水泥压蒸试验合格,由水泥中氧化镁的含量(质量分数)允许放宽至6.0% 。

b. 当有更低要求时,该指标由买卖双方确定。

2、粉煤灰文案大全3、磨细矿渣粉4、细骨料文案大全注：1、除5.0mm和0.63mm筛档外，细骨料的实际颗粒级配与表列的累计筛余百分率相比允许稍有超出分界线，但超出总量不应大于5%。

2、应采用岩相法检验细骨料的矿物组成和类型，再按快速砂浆棒法进行快速砂浆棒膨胀率进行检验，快速砂浆棒膨胀率应小于3.0%，0.10（含）~0.20（不含）%时，混凝土的碱含量应满足表6.3.2规定；0.20（含）~0.30（不含）%时，还应对混凝土采取抑制碱－骨料反应的技术措施，并经试验证明抑制有效。

梁体、轨道板、轨枕、接触网支柱等构件中使用的细骨料的快速砂浆棒膨胀率应小于0.20%。

3、冻融破坏环境下，细骨料的含泥量应不大于2.0%，吸水率不大于1%;4、当细骨料中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门检验，确认能满足混凝土耐久性要求时，方能采用。

5、砂表观密度、松散堆积密度应符合如下规定：----表观密度不小于2500kg/m3；----松散堆积密度不小于 1400kg/m3；----空隙率不大于44%；配制混凝土时宜优先选用Ⅱ砂。

当选择Ⅰ区砂时，应提高砂率，并保持足够的水泥用量，以满足混凝土的和易性；当采用Ⅲ区砂时，宜降低砂率；当采用特细砂时应符合相应的规定。

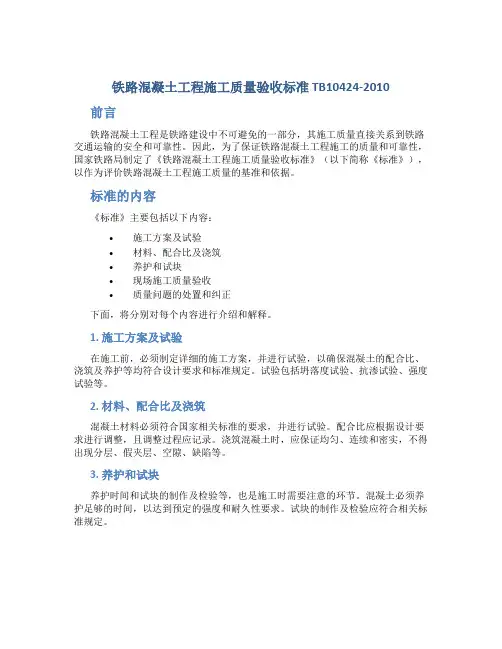

铁路混凝土工程施工质量验收标准 TB10424-2010前言铁路混凝土工程是铁路建设中不可避免的一部分，其施工质量直接关系到铁路交通运输的安全和可靠性。

因此，为了保证铁路混凝土工程施工的质量和可靠性，国家铁路局制定了《铁路混凝土工程施工质量验收标准》（以下简称《标准》），以作为评价铁路混凝土工程施工质量的基准和依据。

标准的内容《标准》主要包括以下内容：•施工方案及试验•材料、配合比及浇筑•养护和试块•现场施工质量验收•质量问题的处置和纠正下面，将分别对每个内容进行介绍和解释。

1. 施工方案及试验在施工前，必须制定详细的施工方案，并进行试验，以确保混凝土的配合比、浇筑及养护等均符合设计要求和标准规定。

试验包括坍落度试验、抗渗试验、强度试验等。

2. 材料、配合比及浇筑混凝土材料必须符合国家相关标准的要求，并进行试验。

配合比应根据设计要求进行调整，且调整过程应记录。

浇筑混凝土时，应保证均匀、连续和密实，不得出现分层、假夹层、空隙、缺陷等。

3. 养护和试块养护时间和试块的制作及检验等，也是施工时需要注意的环节。

混凝土必须养护足够的时间，以达到预定的强度和耐久性要求。

试块的制作及检验应符合相关标准规定。

4. 现场施工质量验收铁路混凝土工程施工质量验收，是从进场验收、施工过程质量检查、竣工验收和交付使用四个方面进行的。

其中，施工过程质量检查是施工过程中最重要的环节，它可以发现并纠正施工过程中的质量问题，保证工程质量的可靠性和安全性。

5. 质量问题的处置和纠正在铁路混凝土工程施工的过程中，难免会出现一些质量问题。

对于质量问题，应及时处理，并纠正问题，以免影响工程质量的可靠性和安全性。

总结《铁路混凝土工程施工质量验收标准》（TB10424-2010），是铁路混凝土工程施工的指导性文件，它为铁路混凝土工程施工提供了具体的施工要求和评价标准，能够保证铁路混凝土工程的质量和可靠性。

为了保证铁路交通运输的安全，必须严格按照该标准的要求进行施工，从而保证施工的可靠性和安全性。

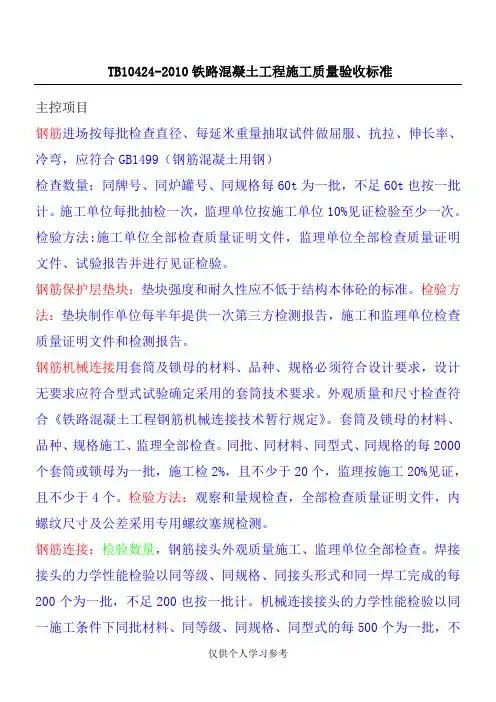

TB10424-2010铁路混凝土工程施工质量验收标准主控项目钢筋进场按每批检查直径、每延米重量抽取试件做屈服、抗拉、伸长率、冷弯，应符合GB1499（钢筋混凝土用钢）检查数量：同牌号、同炉罐号、同规格每60t为一批，不足60t也按一批计。

施工单位每批抽检一次，监理单位按施工单位10%见证检验至少一次。

检验方法:施工单位全部检查质量证明文件，监理单位全部检查质量证明文件、试验报告并进行见证检验。

钢筋保护层垫块：垫块强度和耐久性应不低于结构本体砼的标准。

检验方法：垫块制作单位每半年提供一次第三方检测报告，施工和监理单位检查质量证明文件和检测报告。

钢筋机械连接用套筒及锁母的材料、品种、规格必须符合设计要求，设计无要求应符合型式试验确定采用的套筒技术要求。

外观质量和尺寸检查符合《铁路混凝土工程钢筋机械连接技术暂行规定》。

套筒及锁母的材料、品种、规格施工、监理全部检查。

同批、同材料、同型式、同规格的每2000个套筒或锁母为一批，施工检2%，且不少于20个，监理按施工20%见证，且不少于4个。

检验方法：观察和量规检查，全部检查质量证明文件，内螺纹尺寸及公差采用专用螺纹塞规检测。

钢筋连接：检验数量，钢筋接头外观质量施工、监理单位全部检查。

焊接接头的力学性能检验以同等级、同规格、同接头形式和同一焊工完成的每200个为一批，不足200也按一批计。

机械连接接头的力学性能检验以同一施工条件下同批材料、同等级、同规格、同型式的每500个为一批，不足500也按一批计。

监理单位按施工抽检次数的20%见证试验，但至少一次。

检验方法：外观观察和尺量。

对焊接接头和机械连接接头做拉伸，闪光对焊增做冷弯。

监理单位检查报告并见证。

混凝土：当混凝土原材料和施工工艺等发生变化时，必须重新选定配合比。

当施工工艺和环境条件未发生明显变化、原材料的品质在合格的基础上发生波动时，可对混凝土外加剂用量、粗骨料分级比例。

砂率进行适当调整，调整后的混凝土的拌合物性能应与原配合比一致。

铁路工程原材料常规检测项目及频率表
铁路工程原材料常规检测项目及频率表
2页脚内容
3页脚内容
铁路工程原材料常规检测项目及频率表
4页脚内容
铁路工程原材料常规检测项目及频率表
5页脚内容
6页脚内容
铁路工程原材料常规检测项目及频率表
7页脚内容
8页脚内容
铁路工程原材料常规检测项目及频率表
9页脚内容
铁路工程原材料常规检测项目及频率表
10页脚内容
铁路工程原材料常规检测项目及频率表
11页脚内容
12页脚内容
铁路工程原材料常规检测项目及频率表
13页脚内容
铁路工程原材料常规检测项目及频率表
14页脚内容
15页脚内容
铁路工程原材料常规检测项目及频率表
16页脚内容
铁路工程原材料常规检测项目及频率表
17页脚内容
18页脚内容
我也始终相信，你每天的认真付出总会有回报，生命不息，努力不止，好运总会来！我不信命，因为我的命掌握在自己手中！
19页脚内容。
