11——高低压电缆敷设、接头标准

高压电缆接线规范篇一：电气设备系统布线规范电气设备系统布线规范1．目的和分类1.1 合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。

同时，也便于查找故障原因和维护工作，提高产品的可用性。

1.2线缆大致分成以下几种类型：A类：敏感信号线缆 B类：低压信号线缆 D类：辅助电路配电电缆 E类：主电路配电电缆1.3 A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。

1.4 B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。

1.5 D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。

1.6 E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。

1.7 这4类信号中，就易被干扰而言，按A→E的顺序排列，A 类线最易被干扰；就发射的电磁骚扰而言，按E→A的顺序排列，E类发射的骚扰最强。

2．线缆选择的基本原则2.1 应选择阻燃、无卤（或低卤）、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。

2.2 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。

线缆应符合TB/T 1484的要求。

2.3 配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量）。

2.4 电缆以线芯长期允许工作温度分成：A组（不超过100℃）和B组（不超过125℃）。

2.5 交流系统中，电缆的额定电压至少应等于系统的标称电压；直流系统中，该系统的标称电压应不大于该电缆额定电压的1.5倍。

2.6 [T]同轴电缆的抗干扰性能较好，传输距离长，可用作视频、射频信号的电缆。

．直埋光缆注：1.石质、半石质地段应在沟底和光缆上方各铺100mm厚细土或沙土。

沟底铺沙厚度可视为光缆的埋深。

2.光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不小于10cm。

4.直埋光缆与其他建筑设施间的最小净距标准单位：m注：1.采用钢管保护时，与水管、煤气管、石油管交越时的净距可降低为0.15m。

2.大树指直径30cm及以上的树木。

对于孤立大树，还应考虑防雷要求。

3.穿越埋深与光缆相近的地下管线时，光缆宜在管线下方通过。

5.直埋光缆敷设安装5.1光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不应小于10cm。

5.2光缆采用钢管保护时，应伸出路基两侧排水沟外1m，光缆埋深距排水沟底应不小于80 cm，并符合相关部门的规定。

钢管内径应满足安装子管的要求，但应不小于80 cm。

5.3光缆线路穿越允许开挖路面的公路或乡村大道时，应采用砖或水泥盖板保护。

5.4光缆线路通过村镇等动土可能性较大的地段时，可采用大长度塑料管、铺红砖或水泥盖板保护。

5.5光缆穿越有疏泾和拓宽规划或挖泥可能的较小沟渠、水塘时，应在光缆上方覆盖水泥盖板或水泥砂浆袋，也可采取其他保护光缆的措施。

5.6光缆敷设在坡度大于20°,坡长大于30m的斜坡地段宜采用“S”型敷设。

若坡面上的光缆沟有受到水流冲刷的可能时，应采用堵塞加固或分流等措施。

在坡度大于30 °的较长斜坡地段敷设时，宜采用特殊结构（一般为钢丝铠装）光缆。

5.7光缆穿越或沿靠山涧、溪流等易受水流冲刷的地段时，应根据具体情况设置漫水坡、挡水墙或采取其他保护措施。

5.8光缆在地形起伏比较大的地段（如山地、梯田、干沟等处）敷设时，应满足规定的埋深和曲率半径要求。

光缆沟应因地制宜采取措施防止水土流失，保证光缆安全。

一般高差在0.8 m 及以上时应加护坎或护坡保护。

5.9光缆在桥上敷设时，应考虑机械损伤、振动和环境温度的影响，并采取钢管或塑料管等相应的保护措施。

电缆线路施工及验收规范一、运输与保管1、在运输装卸过程中，不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

2、运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。

充油电缆至压力油箱间的油管应固定，不得损伤。

压力油箱应牢固，压力指示内符合要求。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

3、电缆及其附件到达现场后，应按下列要求及时进行检查：(1)产品的技术文件应齐全(2)电缆型号、规格、长度应队伍订货要求，附件应齐全电缆外观不应受损。

(3)电缆封端应严密。

当外观检查有怀疑时，应进行受潮判断或试验。

(4)充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。

4、电缆及其有关材料如不立即安装，应按下列要求贮存：(1)电缆应集中分类存放，并应标明型号、电压、规格、长度。

电缆盘之间应有通道。

地基应坚实，当受条件限制时，盘下应加垫，存放处不得积水。

(2)电缆终端瓷套在贮存时，应有防止受机械损伤的措施。

(3)电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

(4)防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。

(5)电缆桥架应分类保管，不得因受力变形。

5、电缆在保管期间，电缆盘及包装应完好，标志应齐全，封端应严密。

当有缺陷时，应及时处理。

充油电缆应经常检查油压，并作记录，油压不得降至最低值。

当油压降至零或出现真空时，应及时处理。

二、电缆管的加工及敷设1、电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。

硬质塑料管不得用在温度过高或过低的场所。

在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

2、电缆管的加工应符合下列要求：(1)管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

(2)电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

7 电缆选择及敷设电缆选择电缆应依照周围环境、用电设备的技术参数和敷设方式等条件进行选择。

电缆芯线应采纳铜芯。

电缆绝缘水平的选择原那么：1 交流系统中电力电缆缆芯的相间额定电压，不得低于利用回路的工作线电压；2 交流系统中电力电缆缆芯与绝缘屏蔽或金属套之间额定电压的选择，关于中性点直接接地或经低阻抗接地的系统，当接地爱惜动作不超过1min切除故障时，应按100%的利用回路工作相电压。

关于中性点不接地或经高阻抗接地的系统，不宜低于133%的利用回路工作相电压；3 操纵电缆额定电压的选择，应不低于该回路工作电压，知足可能经受的暂态和工频过电压的要求。

一样宜选用450/750V。

当外部电气干扰阻碍很小时，可选用较低的额定电压。

装置区宜采纳阻燃型交联聚乙烯绝缘电缆，爆炸和火灾危险环境中架空敷设的电缆应采纳阻燃型电缆，火灾报警电缆应选择防火电缆，移动式电气设备的供电线路，应采纳橡皮绝缘电缆。

电缆明敷时，宜采纳有塑料护套的电缆，有可能存在机械损伤时，应采纳相应的防护方法；电缆直埋敷设时，应有增强外护层或钢带铠装外护层的电缆。

操纵、信号、测量、网络电缆的选择宜符合以下规定：1 强电回路操纵电缆，除位于超高压配电装置或与高压电缆紧邻并行较长，需抑制干扰情形外，可不含金属屏障。

当位于存在干扰阻碍的环境又不具有有效抗干扰方法时，益有金属屏蔽；2 以下情形的回路，彼其间不宜合用一根操纵电缆：a}弱电信号、操纵回路与强电信号、操纵回路；b}低电平信号与高电平信号回路；不同馈电回路的断路器、接触器操纵回路；同一馈电回路的电力线路与操纵回路。

3 运算机系统操纵电缆的选择应符合以下规定：a}开关量信号，可采纳总屏蔽电缆；b} 高电平模拟信号，宜用对绞线芯总屏蔽电缆，必要时也可用对绞线芯分屏蔽电缆；低电平模拟信号或脉冲量信号,宜采纳对绞线芯分屏蔽电缆，必要时也可采纳对绞线芯分屏蔽复合总屏蔽电缆；c}用于运算机通信的网络及串行通信电缆可采纳对绞线芯分屏蔽复合总屏蔽电缆、同轴电缆或光纤电缆；d}电缆缆芯最小截面不该小于，双绞线绞距不该小于60mm，电缆耐压不该低于500V；电力电缆截面的选择应知足以下规定：1 最大工作电流作用下的缆芯温度，不得超过按电缆利用寿命确信的许诺值。

电缆防水接头标准一、接头材料电缆防水接头的材料应具有良好的绝缘性能、耐腐蚀性能和机械强度。

常用的材料包括工程塑料、橡胶和金属等。

接头内部的导体应采用导电性能优良的材料，如铜或铝合金。

二、结构设计电缆防水接头的结构设计应考虑到电气连接、机械固定和防水密封的需要。

接头应具有足够的机械强度和稳定性，能够承受各种环境和操作条件下的应力。

同时，接头应易于安装和拆卸，方便维护和修理。

三、电气性能电缆防水接头的电气性能应符合相关标准和规范的要求，包括耐压等级、电阻值、介质损耗等。

接头的电气性能应保持稳定，不受环境和使用条件的影响。

四、防水性能电缆防水接头的防水性能是其主要特点之一。

接头应具有良好的密封性能，能够有效防止水和其他液体渗入。

防水性能应满足相关标准和规范的要求，并且在使用寿命内保持稳定。

五、环境适应性电缆防水接头应能够在各种环境和气候条件下正常工作，包括高温、低温、潮湿、盐雾、紫外线等。

接头应具有足够的耐候性和稳定性，能够保持其性能不受环境影响。

六、机械强度电缆防水接头应具有足够的机械强度，能够承受各种外力和振动的影响。

接头的机械强度应经过严格测试和验证，以确保其在各种操作和使用条件下的稳定性。

七、安全性电缆防水接头应符合相关安全标准和规范的要求，具备安全保护功能。

例如，接头的外壳应具有足够的机械强度和绝缘性能，能够防止意外触电和短路等事故的发生。

八、互换性和标准化电缆防水接头应具备互换性，即不同制造商生产的符合标准的接头应能够相互替换使用。

标准化是实现互换性的基础，因此，接头的设计和制造应遵循相关标准和规范的要求。

标准化还有助于提高生产效率、降低成本和维护方便性。

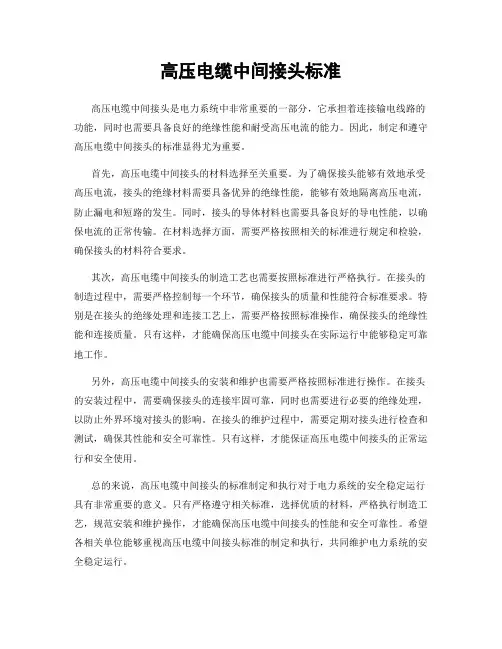

高压电缆中间接头标准高压电缆中间接头是电力系统中非常重要的一部分，它承担着连接输电线路的功能，同时也需要具备良好的绝缘性能和耐受高压电流的能力。

因此，制定和遵守高压电缆中间接头的标准显得尤为重要。

首先，高压电缆中间接头的材料选择至关重要。

为了确保接头能够有效地承受高压电流，接头的绝缘材料需要具备优异的绝缘性能，能够有效地隔离高压电流，防止漏电和短路的发生。

同时，接头的导体材料也需要具备良好的导电性能，以确保电流的正常传输。

在材料选择方面，需要严格按照相关的标准进行规定和检验，确保接头的材料符合要求。

其次，高压电缆中间接头的制造工艺也需要按照标准进行严格执行。

在接头的制造过程中，需要严格控制每一个环节，确保接头的质量和性能符合标准要求。

特别是在接头的绝缘处理和连接工艺上，需要严格按照标准操作，确保接头的绝缘性能和连接质量。

只有这样，才能确保高压电缆中间接头在实际运行中能够稳定可靠地工作。

另外，高压电缆中间接头的安装和维护也需要严格按照标准进行操作。

在接头的安装过程中，需要确保接头的连接牢固可靠，同时也需要进行必要的绝缘处理，以防止外界环境对接头的影响。

在接头的维护过程中，需要定期对接头进行检查和测试，确保其性能和安全可靠性。

只有这样，才能保证高压电缆中间接头的正常运行和安全使用。

总的来说，高压电缆中间接头的标准制定和执行对于电力系统的安全稳定运行具有非常重要的意义。

只有严格遵守相关标准，选择优质的材料，严格执行制造工艺，规范安装和维护操作，才能确保高压电缆中间接头的性能和安全可靠性。

希望各相关单位能够重视高压电缆中间接头标准的制定和执行，共同维护电力系统的安全稳定运行。

电缆敷设标准规范要求5.电缆敷设5.1 一般规定5.1.1 电缆路径选择应符合以下规定：1.避免电缆遭受机械性外力、过热、腐蚀等危害。

2.在满足安全要求的前提下，应保证电缆路径最短。

3.应便于敷设和维护。

4.应避开将要挖掘施工的地方。

5.充油电缆线路通过起伏地形时，应保证供油装置合理配置。

5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径应符合电缆绝缘及其构造特性要求。

对于自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

5.1.3 在同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合以下规定：1.应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况下，应按相同的上下排列顺序配置。

2.当支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

3.同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

5.1.4 同一层支架上电缆排列的配置应符合以下规定：1.控制和信号电缆可紧靠或多层叠置。

2.对于重要的同一回路多根电力电缆，除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，不宜叠置。

3.除交流系统用单芯电缆情况外，电力电缆相互间应有1倍电缆外径的空隙。

5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并应保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

5.1.6 当交流系统用单芯电力电缆与公用通讯线路相距较近时，应维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1.使电缆支架形成电气通路，并计入其他并行电缆抑制因素的影响。

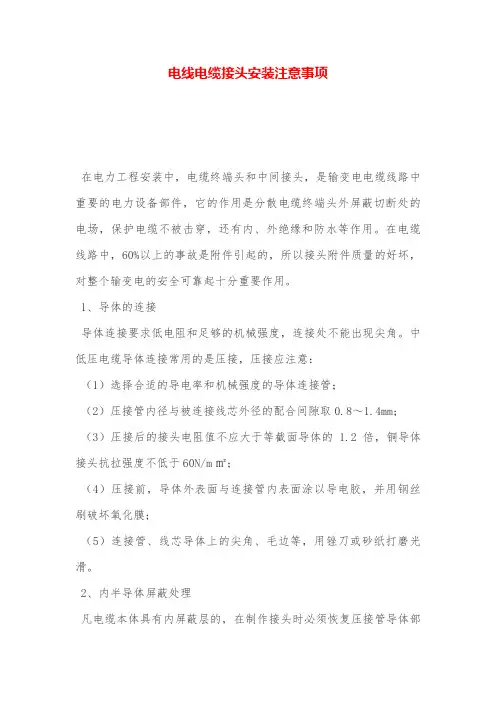

电线电缆接头安装注意事项在电力工程安装中，电缆终端头和中间接头，是输变电电缆线路中重要的电力设备部件，它的作用是分散电缆终端头外屏蔽切断处的电场，保护电缆不被击穿，还有内、外绝缘和防水等作用。

在电缆线路中，60%以上的事故是附件引起的，所以接头附件质量的好坏，对整个输变电的安全可靠起十分重要作用。

1、导体的连接导体连接要求低电阻和足够的机械强度，连接处不能出现尖角。

中低压电缆导体连接常用的是压接，压接应注意：（1）选择合适的导电率和机械强度的导体连接管；（2）压接管内径与被连接线芯外径的配合间隙取0.8～1.4mm；（3）压接后的接头电阻值不应大于等截面导体的 1.2倍，铜导体接头抗拉强度不低于60N/m㎡；（4）压接前，导体外表面与连接管内表面涂以导电胶，并用钢丝刷破坏氧化膜；（5）连接管、线芯导体上的尖角、毛边等，用锉刀或砂纸打磨光滑。

2、内半导体屏蔽处理凡电缆本体具有内屏蔽层的，在制作接头时必须恢复压接管导体部分的接头内屏蔽层，电缆的内半导体屏蔽均要留出一部分，以便使连接管上的连接头内屏蔽能够相互连通，确保内半导体的连续性，从而使接头接管处的场强均匀分布。

3、外半导体屏蔽的处理外半导体屏蔽是电缆和接头绝缘外部起均匀电场作用的半导电材料，同内半导体屏蔽一样，在电缆及接头中起到了十分重要的作用。

外半导体端口必须整齐均匀还要求与绝缘平滑过渡，并在接头增绕半导体带与电缆本体外半导体屏蔽搭接连通。

4、电缆反应力锥的处理施工时形状、尽寸准确无误的反应力锥，在整个锥面上电位分布是相等的，在制作交联电缆反应锥时，一般采用专用切削工具，也可以用微火稍许加热，用快刀进行切削，基本成型后，再用2mm厚玻璃修刮，最后用砂纸由粗至细进行打磨，直至光滑为至。

5、金属屏蔽及接地处理金属屏蔽在电缆及接头中的作用主要是用来传导电缆故障短路电流，以及屏蔽电磁场对临近通讯设备的电磁干扰，运行状态下金属屏蔽在良好的接地状态下处于零电位，当电缆发生故障之后，它具有在极短的时间内传导短路电流的能力。

低压电器配线标准包括以下内容：
1. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类会集，单层平行密排或成束，应紧贴敷设面。

2. 导线长度应尽或许短，可水平架空跨过，如两个元件线圈之间、连线主触头之间的连线等，在留有必定余量的状况下可不紧贴敷设面。

3. 同一平面的导线应凹凸一同或前后一同，不能交叉。

当有必要交叉时，可水平架空跨过，但有必要归于走线合理。

4. 布线应横平竖直，改换走向应笔直90度角;。

5. 手工布线时，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

6. 导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件、同一回来的不同接点的导线间距离保持一致。

7. 一个接线端子上的连接导线不得超过两根。

8. 布线时，严禁损伤线芯和导线绝缘。

9. 导线截面不同时，应将截面大的放在下层，截面小的放在下层。

10. 如果线路简单可不套编码套管。

以上是低压电器配线标准的主要内容，供您参考，建议咨询专业人士获取更准确的信息。

1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触 direct contact人或动物与带电部分的电接触。

2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。

2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。
