金粉银粉生产厂家

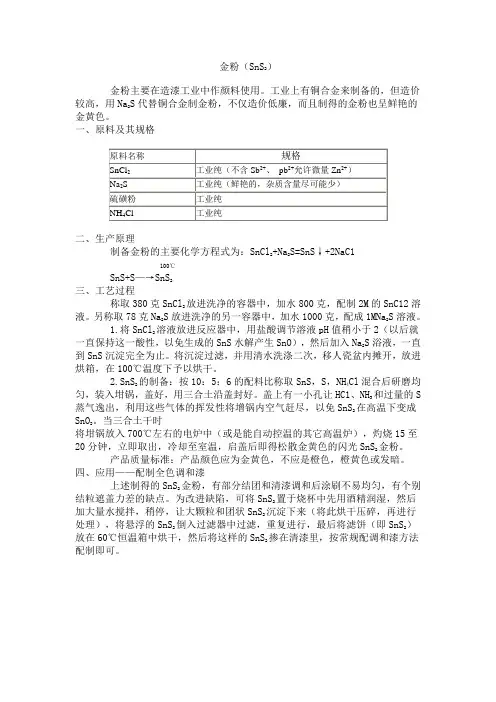

金粉（SnS2）金粉主要在造漆工业中作颜料使用。

工业上有铜合金来制备的，但造价较高，用Na2S代替铜合金制金粉，不仅造价低廉，而且制得的金粉也呈鲜艳的金黄色。

一、原料及其规格二、生产原理制备金粉的主要化学方程式为：SnCl2+Na2S=SnS↓+2NaC1100℃SnS+S—→Sn S2三、工艺过程称取380克SnCl2放进洗净的容器中，加水800克，配制2M的SnC12溶液。

另称取78克Na2S放进洗净的另一容器中，加水1000克，配成1MNa2S溶液。

1.将SnCl2溶液放进反应器中，用盐酸调节溶液pH值稍小于2（以后就一直保持这一酸性，以免生成的SnS水解产生SnO），然后加入Na2S浴液，一直到SnS沉淀完全为止。

将沉淀过滤，并用清水洗涤二次，移人瓷盆内摊开，放进烘箱，在100℃温度下予以烘干。

2.SnS2的制备：按10：5：6的配料比称取SnS，S，NH4Cl混合后研磨均匀，装入坩锅，盖好，用三合土沿盖封好。

盖上有一小孔让HC1、NH3和过量的S蒸气逸出，利用这些气体的挥发性将增锅内空气赶尽，以免SnS2在高温下变成SnO2。

当三合土干时将坩锅放入700℃左右的电炉中（或是能自动控温的其它高温炉），灼烧15至20分钟，立即取出，冷却至室温，启盖后即得松散金黄色的闪光SnS2金粉。

产品质量标准：产品颜色应为金黄色，不应是橙色，橙黄色或发暗。

四、应用——配制全色调和漆上述制得的SnS2金粉，有部分结团和清漆调和后涂刷不易均匀，有个别结粒遮盖力差的缺点。

为改进缺陷，可将SnS2置于烧杯中先用酒精润湿，然后加大量水搅拌，稍停，让大颗粒和团状SnS2沉淀下来（将此烘干压碎，再进行处理），将悬浮的SnS2倒入过滤器中过滤，重复进行，最后将滤饼（即SnS2）放在60℃恒温箱中烘干，然后将这样的SnS2掺在清漆里，按常规配调和漆方法配制即可。

一、项目介绍1、铝银粉简称银粉，实际上是片状银粉，是用于涂料、印刷用的金属粉末材料。

由市场上购买的球形铝粉作为初级原材料、经球磨、分级、包膜、抛光等工序制成的片状粉末，具有很好的遮盖能力和金属光泽。

粗颗粒状产品适用于油漆、装璜等行业，细颗粒铝银粉适用于丝网印刷、凹印、胶印、凸印等印刷行业使用。

将银粉调入银油和清漆后，即成银色光泽极佳的银墨或银漆，广泛应用于包装印刷、涂料、纺织等行业，通过塑料、纸张、织物印金、洒银或涂饰在各种器具和环境布置中起到装饰作用，增加产品、包装美观效果。

国内外在铝银粉的熔炼、雾化制粉、球磨、分级这几级制备工艺中，熔炼、雾化制粉、分级技术不存在太大差距，但整体技术水平严重落后于英国（Wolstenholme）和德国同行（ECKART，Schlenk）,主要表现为国内的产品在径厚比、颗粒分布均匀性、金属感、抗氧化性等主要性能指标方面仍存在着较大的差异，尤其在抗氧化性能方面，我国生产的铝银粉产品，涂层约在1到3个月就会因金属粉末氧化而出现变色现象，目前尚无例外。

我们采用带有配位基团的高分子偶联剂作为保护剂，采用铆固型表面活性剂作为包覆包膜层提高银粉的抗氧化性；并且改变磨制方式，以“匀速无冲击研磨”和“可控破碎比循环法工艺”等方法提高径厚比和颗粒均匀性；采用氮气冷却和自动控温保护作为辅助手段，减少制备过程中温度升高引起铝银粉氧化速率增大现象。

目前我们研制开发的高品质铝银粉，具有粒度均匀和良好的金属光泽、水面遮盖力和稳定性；尤其在抗氧化性方面，不低于英国的五星行（Wolstenholme）、德国的爱卡(ECKART)公司的同类产品。

目前全国的铝银粉年需求量已达到五万吨左右，高档产品还主要依赖于进口如：爱卡(ECKART)产品，包括用于汽车涂料的金属粉，在中国市场同类产品占有率达50%以上。

生产高性能包膜型铝银粉，可以改变印刷用的高品质超细铝银粉主要依赖进口的局面，提升国内铝银粉产业的技术含量，形成优势产业。

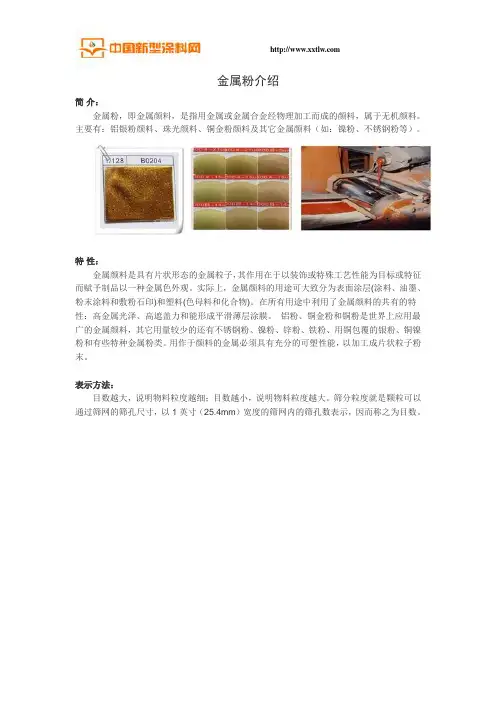

金属粉介绍简介：金属粉，即金属颜料，是指用金属或金属合金经物理加工而成的颜料，属于无机颜料。

主要有：铝银粉颜料、珠光颜料、铜金粉颜料及其它金属颜料（如：镍粉、不锈钢粉等）。

特性：金属颜料是具有片状形态的金属粒子，其作用在于以装饰或特殊工艺性能为目标或特征而赋予制品以一种金属色外观。

实际上，金属颜料的用途可大致分为表面涂层(涂料、油墨、粉末涂料和敷粉石印)和塑料(色母料和化合物)。

在所有用途中利用了金属颜料的共有的特性：高金属光泽、高遮盖力和能形成平滑薄层涂膜。

铝粉、铜金粉和铜粉是世界上应用最广的金属颜料，其它用量较少的还有不锈钢粉、镍粉、锌粉、铁粉、用铜包覆的银粉、铜镍粉和有些特种金属粉类。

用作于颜料的金属必须具有充分的可塑性能，以加工成片状粒子粉末。

表示方法：目数越大，说明物料粒度越细；目数越小，说明物料粒度越大。

筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为目数。

制备：大多数金属颜料通过物理加工方式进行生产，使纯金属或合金成为特定的粉末，如从固态，液态及气态金属转化为粉末：①由金属的气相状态转化为粉末，如升华法制取锌粉超细粉；②由金属的液相状态转化为粉末，如气态雾化法制取铝粉、锌粉及铜锌粉；③由金属的固相状态转化为粉末，如切削法、球磨法制造镁粉、铝粉、锌粉、不锈钢粉及钛粉。

选用不面的粉末制造方法要根据被加工的金属的物理特性，如熔点、汽化温度、三角度和延展性，还要按照产品粉末的构造特征，如颗粒度、霰状等。

从经济合理的角度出发，选取加工成本和耗能最低的方法。

加工方法的选择还要注意它的安全性，多数金属粉有良好的还原性，急剧氧化会放出大量的热并产生高温，容易发生爆炸危险。

金属粉末，尤其是重金属粉末对人的健康有危害，所以在选择加工方式上保证安全是一条重要原则。

对于各种纯金属及合金金属选取不同的加工方法，如表2示。

金属粉颜色料使用量最大的有铝粉(包括铝粉浆)、铜锌粉，这几种金属粉的生产工艺步骤很近似。

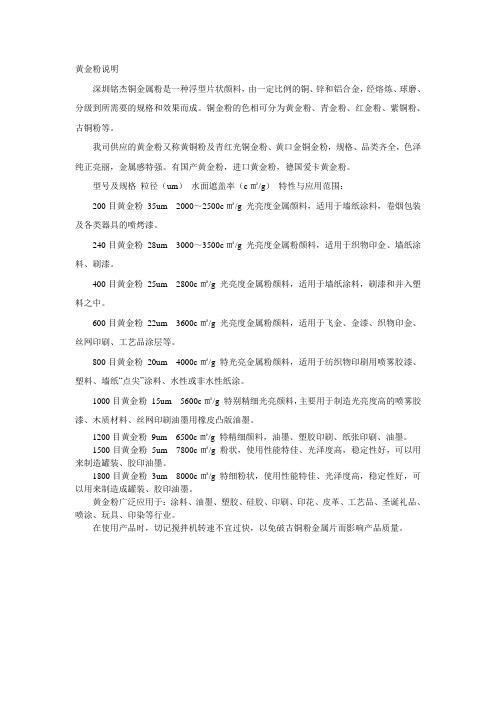

黄金粉说明深圳铭杰铜金属粉是一种浮型片状颜料，由一定比例的铜、锌和铝合金，经熔炼、球磨、分级到所需要的规格和效果而成。

铜金粉的色相可分为黄金粉、青金粉、红金粉、紫铜粉、古铜粉等。

我司供应的黄金粉又称黄铜粉及青红光铜金粉、黄口金铜金粉，规格、品类齐全，色泽纯正亮丽，金属感特强。

有国产黄金粉，进口黄金粉，德国爱卡黄金粉。

型号及规格粒径（um）水面遮盖率（c㎡/g）特性与应用范围：200目黄金粉35um 2000～2500c㎡/g 光亮度金属颜料，适用于墙纸涂料，卷烟包装及各类器具的喷烤漆。

240目黄金粉28um 3000～3500c㎡/g 光亮度金属粉颜料，适用于织物印金、墙纸涂料、刷漆。

400目黄金粉25um 2800c㎡/g 光亮度金属粉颜料，适用于墙纸涂料，刷漆和并入塑料之中。

600目黄金粉22um 3600c㎡/g 光亮度金属粉颜料，适用于飞金、金漆、织物印金、丝网印刷、工艺品涂层等。

800目黄金粉20um 4000c㎡/g 特光亮金属粉颜料，适用于纺织物印刷用喷雾胶漆、塑料、墙纸“点尖”涂料、水性或非水性纸涂。

1000目黄金粉15um 5600c㎡/g 特别精细光亮颜料，主要用于制造光亮度高的喷雾胶漆、木质材料、丝网印刷油墨用橡皮凸版油墨。

1200目黄金粉9um 6500c㎡/g 特精细颜料，油墨、塑胶印刷、纸张印刷、油墨。

1500目黄金粉5um 7800c㎡/g 粉状，使用性能特佳、光泽度高，稳定性好，可以用来制造罐装、胶印油墨。

1800目黄金粉3um 8000c㎡/g 特细粉状，使用性能特佳、光泽度高，稳定性好，可以用来制造成罐装、胶印油墨。

黄金粉广泛应用于：涂料、油墨、塑胶、硅胶、印刷、印花、皮革、工艺品、圣诞礼品、喷涂、玩具、印染等行业。

在使用产品时，切记搅拌机转速不宜过快，以免破古铜粉金属片而影响产品质量。

2021年国内外导电银粉和银浆市场现状国内外导电银粉和银浆市场现状E5前言银有如下几方面特性：最优常温导电性最优导热性最强的反射特性感光成像特性抗菌消炎特性。

由于以上特性以及相对化学稳定性（高温下不氧化的最廉价金属），使其广泛应用于现代工业中，随着电子工业的发展，银的导电性和导热性使其成为电子工业不可缺少的材料。

目前银在电子工业中应用已成为其使用的最主要方面。

在电子工业中银也存在着自身的缺点。

主要反映在三个方面即：抗焊锡浸蚀能力差、银离子迁移、硫化。

因此有些情况下要加入铂、钯来改善其缺陷。

银在电子工业中应用，可以分为微电子（小功率、低电压）和电气（高功率、高电压）两个方面，随着民用电气的不断发展的轻、小、薄趋势。

在微电子方面的使用将成为最主要的方面。

而银在微电子工业中的应用形式是薄层化，源于电子机器轻、小、薄以及成本的要求，要实现薄层化目前主要的技术包括厚膜浆料技术、电镀技术、其它物理方面（汽相沉积、溅射），其中厚膜浆料技术由于投资少、量化生产容易，适用于各种基材，成膜条件简单，使其成为实现导电膜层的最主要方式。

% |: 在电子工业中厚膜和薄膜的区别不是膜厚，而是不同的成膜方式。

以印刷、烧结成膜方式为厚膜工艺。

而厚膜工艺的核心就是银导体浆料。

厚膜浆料（Thick film pastes）始于上世纪三十年代的美国，当时在BaTiO3单板电容器基板上如何形成电极，联想到历史上的陶瓷上釉工艺，将玻璃粉作为粘接相与银粉和载体（有机聚合物+溶剂）混合加工为具有一流变特性的“膏状物”或称油墨，通过印刷烧结方式在陶瓷上形成引导电膜，从而产生了厚膜浆料。

' v: 厚膜浆料（Thick film pastes）分为三类即导体、电阻、介质，其中最主要的，使用量最大是导体浆料，而导体浆料的主体是银导体浆料，是由银粉、粘接相、有机载体三部分组成。

随着微电子工业的迅速发展厚膜浆料也不断发展，突破了原始基本概念。

目前以银粉作为主体功能材料的“油墨类”材料可分为三类：! 银导电涂料银导体材料银导电胶银含量 20-60% 40-70% 60-90% 成膜方式喷涂、浸涂点胶应用电极、电磁屏蔽导电连接印刷（油墨状）电子元器件电极、导电线路以上“ 油墨状”银导体材料统称为银导体浆料。

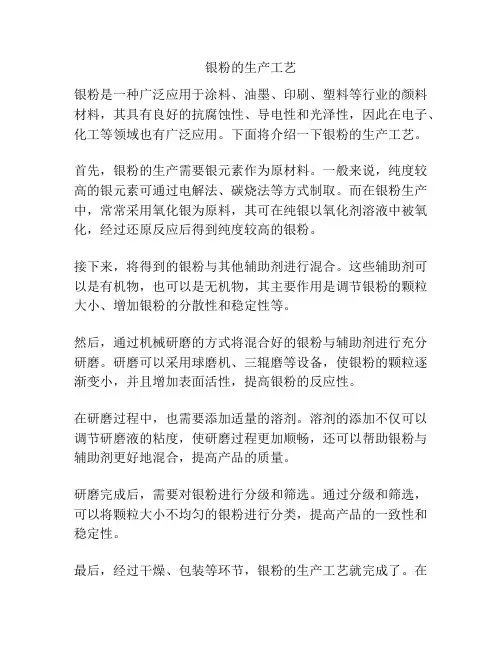

银粉的生产工艺银粉是一种广泛应用于涂料、油墨、印刷、塑料等行业的颜料材料，其具有良好的抗腐蚀性、导电性和光泽性，因此在电子、化工等领域也有广泛应用。

下面将介绍一下银粉的生产工艺。

首先，银粉的生产需要银元素作为原材料。

一般来说，纯度较高的银元素可通过电解法、碳烧法等方式制取。

而在银粉生产中，常常采用氧化银为原料，其可在纯银以氧化剂溶液中被氧化，经过还原反应后得到纯度较高的银粉。

接下来，将得到的银粉与其他辅助剂进行混合。

这些辅助剂可以是有机物，也可以是无机物，其主要作用是调节银粉的颗粒大小、增加银粉的分散性和稳定性等。

然后，通过机械研磨的方式将混合好的银粉与辅助剂进行充分研磨。

研磨可以采用球磨机、三辊磨等设备，使银粉的颗粒逐渐变小，并且增加表面活性，提高银粉的反应性。

在研磨过程中，也需要添加适量的溶剂。

溶剂的添加不仅可以调节研磨液的粘度，使研磨过程更加顺畅，还可以帮助银粉与辅助剂更好地混合，提高产品的质量。

研磨完成后，需要对银粉进行分级和筛选。

通过分级和筛选，可以将颗粒大小不均匀的银粉进行分类，提高产品的一致性和稳定性。

最后，经过干燥、包装等环节，银粉的生产工艺就完成了。

在干燥过程中，需要控制好温度和湿度，以保证银粉不受潮湿影响。

包装时，银粉常常被装入密封的容器中，以防止与空气接触，避免发生化学反应。

总结起来，银粉的生产工艺包括原料准备、混合、研磨、分级和包装等环节。

通过精细的工艺控制，可以制备出颗粒大小均匀、分散性好的银粉产品。

这些银粉产品在涂料、油墨等行业的应用中，能够起到增加光泽、提高导电性等作用，有着广泛的市场需求和应用前景。

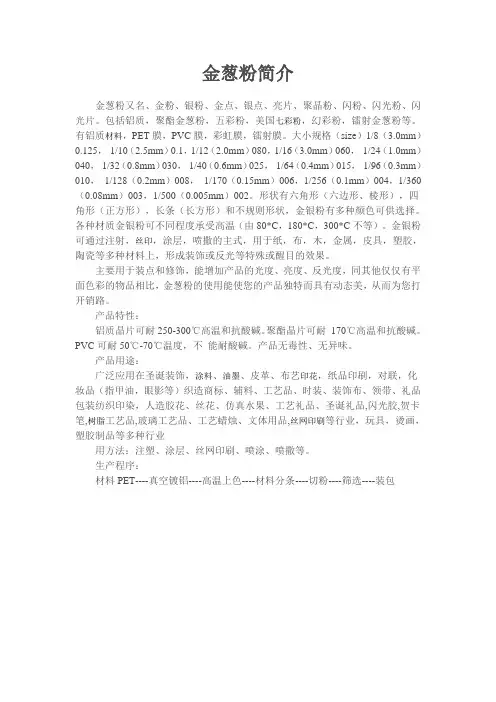

金葱粉简介金葱粉又名、金粉、银粉、金点、银点、亮片、聚晶粉、闪粉、闪光粉、闪光片。

包括铝质，聚酯金葱粉，五彩粉，美国七彩粉，幻彩粉，镭射金葱粉等。

有铝质材料，PET膜，PVC膜，彩虹膜，镭射膜。

大小规格（size）1/8（3.0mm）0.125，1/10（2.5mm）0.1，1/12（2.0mm）080，1/16（3.0mm）060，1/24（1.0mm）040，1/32（0.8mm）030，1/40（0.6mm）025，1/64（0.4mm）015，1/96（0.3mm）010，1/128（0.2mm）008，1/170（0.15mm）006，1/256（0.1mm）004，1/360（0.08mm）003，1/500（0.005mm）002。

形状有六角形（六边形、棱形），四角形（正方形），长条（长方形）和不规则形状，金银粉有多种颜色可供选择。

各种材质金银粉可不同程度承受高温（由80*C，180*C，300*C不等）。

金银粉可通过注射，丝印，涂层，喷撒的主式，用于纸，布，木，金属，皮具，塑胶，陶瓷等多种材料上，形成装饰或反光等特殊或醒目的效果。

主要用于装点和修饰，能增加产品的光度、亮度、反光度，同其他仅仅有平面色彩的物品相比，金葱粉的使用能使您的产品独特而具有动态美，从而为您打开销路。

产品特性：铝质晶片可耐250-300℃高温和抗酸碱。

聚酯晶片可耐170℃高温和抗酸碱。

PVC可耐50℃-70℃温度，不能耐酸碱。

产品无毒性、无异味。

产品用途：广泛应用在圣诞装饰，涂料、油墨、皮革、布艺印花，纸品印刷，对联，化妆品（指甲油，眼影等）织造商标、辅料、工艺品、时装、装饰布、领带、礼品包装纺织印染，人造胶花、丝花、仿真水果、工艺礼品、圣诞礼品,闪光胶,贺卡笔,树脂工艺品,玻璃工艺品、工艺蜡烛、文体用品,丝网印刷等行业，玩具，烫画，塑胶制品等多种行业用方法：注塑、涂层、丝网印刷、喷涂、喷撒等。

生产程序：材料PET----真空镀铝----高温上色----材料分条----切粉----筛选----装包。

农用有机硅助剂摘要：农药制剂的加工离不开，农药剂性的加工都要加入不同类别的表面活性剂。

表面活性剂的加入,大大降低了溶液的表面张力,增强了药剂在植物或害虫体表的润湿、展布以及附着力,从而提高药效。

关键字：农药制剂加工有机硅表面活性剂应用简单制备功效一、农用有机硅表面活性剂概况：1、表面活性剂基本情况介绍：1.1.农药与表面活性剂：农药剂性（包括：乳油、水乳剂、微乳剂、可湿粉、可溶粉、可分散性粒剂、颗粒剂等）。

目前应用的农药表面活性剂的主要有:脂肪醇聚氧乙烯类、烷基苯酚聚氧乙烯醚类、磺酸盐类、磺酸酯类、酰胺类、有机硅类等。

农药表面活性剂本身没有没有杀虫和杀菌的效果，但是其乳化性和展着性会影响农药的药效。

目前，有效成分、含量相同的国产剂性和跨国公司的剂性的主要差别就在于剂性中表面活性剂的应用上，如：国产41%水剂和农达除草效果的差异，国产40％毒死蜱和陶氏公司乐斯本的杀虫效果的区别，都是因为添加的表面活性剂的不同而造成的。

1.2.农药表面活性剂的应用：农药表面活性剂通常可以分为两种方式加入到农药剂性中应用。

一种是，直接和农药原药混用配置成剂型产品。

另一种是，作为桶混助剂在田间地头现混现用。

目前，第一种直接和农药混用的助剂种类较多，应用在此不做介绍。

第二种，现混现用的农用表面活性剂，市场上有两类：第一类：以高金噻酮、氮酮等为主要成分的具有渗透性功能的农用助剂。

代表的企业是河南新乡高金药业的几个产品：金刚钻、金粉、银粉、见菌杀。

第二类：以改性聚三硅氧烷（如：倍易润EW-211，Silwet408，等）为主要成分的复配而来的有机硅农用表面活性剂。

同比高金噻酮等现混用助剂，不仅有很好的渗透性，还有很好的展着性。

二、有机硅表面活性剂在农业中的应用2.1.农用有机硅表面活性剂特性介绍：有机硅助剂以其良好的农用有机硅助剂具有良好的展着性、渗透性。

在农药的喷施过程中具有增效、省工、节水、省药的特性。

有机硅农用喷雾助剂既能帮助提高产量，又能降低农药对环境的不良影响。
