电子秤产品说明书精确称重掌控身体变化电子秤产品说明书精确称重掌控身体变化欢迎您购买我们的电子秤产品。
本说明书将为您介绍我们的产品特点、使用方法以及如何准确称重，帮助您掌握身体变化。
1. 产品特点我们的电子秤采用先进的传感技术和精确的称重计算，具有以下特点：- 高精度：电子秤能够精确测量您的体重，误差不超过1公斤，确保您获取真实的体重数据。
- 多功能显示：电子秤配备清晰易读的液晶显示屏，可显示体重、体脂率、水分含量、肌肉质量等信息，全面了解身体状况。
- 轻巧便携：我们的电子秤体积小巧，重量轻，方便携带，无论是家庭使用还是外出旅行，都能随时掌握身体变化。
2. 使用方法为了确保准确称重，您可按照以下步骤操作：- 把电子秤放在平坦坚实的地面上，确保秤座平稳。
- 轻轻踩上电子秤，保持站立稳定，并等待数秒，直到屏幕显示出您的体重数值。
- 为了获取更准确的结果，建议您每次称重都采取相同的步骤，并且尽量在相同的时间进行测量。
3. 精确称重的技巧为了更好地掌握身体变化，您可以采用以下技巧来提高称重的准确性：- 单脚称重法：将一个脚抬起，另一个脚踩上秤上，这样可以排除双脚压力不均的干扰，得到更准确的体重数据。
- 定时称重：建议您每周固定时间、固定条件下进行称重，例如每周一早上起床后，膀胱排空后，这样可以更好地了解体重的变化情况。
4. 数据分析与记录我们的电子秤具备数据分析功能，能够记录您的体重变化趋势，帮助您全面了解身体状况。
您可以将秤与手机等设备连接，通过APP查看更详细的数据分析报告，还可以设定个人目标并进行记录。
5. 注意事项在使用电子秤时，请注意以下事项：- 请勿将电子秤放置在湿润或多尘的环境中，以免影响秤的准确性。
- 请勿超过电子秤的承重范围，以免损坏秤座或导致不准确的测量结果。
- 在换电池或长时间不使用电子秤时，请取出电池以避免电池液泄漏导致损坏。
总结：我们的电子秤产品能够精确称重，让您掌握身体变化。
通过合理使用和数据分析，您可以更好地了解自己的体重变化趋势，从而进行适当的调整与管理。
电子秤使用手册1 电子秤连接使用规范1.1 连接使用规范说明本节主要讲解电子称的物理连接、电子称端口设置及使用。
下图为“PC机与电子秤物理连接图”：1.2 连接使用详细操作说明电子秤的连接使用主要分为三部分1. 电子秤仪表前功能示意图和后功能示意图2. 电子秤与PC连接及标定与调试3. 电子称端口设置及测试1.2.1 电子秤仪表前功能示意图和后功能示意图1、了解XK3190-A7称重显示器仪表键盘功能：前功能示意图（1）、【置零】键：按下该键后，在[05 **]参数档中确认的范围内将当前称量值置零，“零位”指示灯亮，否则无效。
（2）、【去皮】键：按下该键后，将当前称量值（必须大于零位）作为皮重，“去皮”指示灯亮。
（3）、【累计】键：按下该键后，将当前称量值加入累计量，“累计”指示灯亮，显示累计量约2秒，再显示累计次数（由字母t指示）约2秒钟，“累计”指示灯灭，恢复到称重状态。
（4）、【切换】键：按下该键后，显示值以优于所选的分度值一档的数值显示，分度值为1的除外。
（5）、【清除】键：按下该键后，显示[C-Add]约2秒，清除累计量，然后恢复称量状态。
2、了解XK3190-A7称重显示器仪表后面连接示意图电子称端口设置及测试、电子称端口设置将电子称和电脑连接好以后，现在我们根据原核心业务系统的需要在电脑上进行设置步骤一：在“我的电脑”上单击鼠标右键，选择“属性”如下图。
步骤二：在下面的“系统属性“中，选择红色标注的“硬件”。
然后选择“设备管理器”。
步骤三：找到如图红色标示出来的地方，双击打开下面蓝色标注的“通讯端口（COM1）”步骤四：在“通讯端口（COM1）属性”中点击红色标注的“端口设置”。
步骤五：点击端口设置后，将每秒位数“9600”改为“1200”然后单击确认，再将设备管理器关闭。
电子称测试当电子秤同电脑连接好之后，打开子系统—帮助—电子秤设置，如下图所示：把快件或包裹放在电子称上，点击称重，如有重量显示，则表明电子秤可以正常进行扫描如果发现你的电子秤正确安装后无法记重，到内网“IT部”—“资料下载”点击下载“端口专家Portexpert2.0”。
設備操作說明書設備名稱 電子稱 設備功能 稱重 文件編號設備型號通用廠商/版次A0一﹑面板介紹﹕ 1.載物盤﹕待稱重物放置區 2.顯示窗口﹕顯示目前工作 狀態。
3.指示燈﹕顯示目前使用功能4.功能鍵﹕進入各功能菜單5.電源線﹕電子稱儲電池充電二﹑操作說明﹕電子稱應置于穩定平整的地面上﹐調整四個底腳螺釘使稱處于水平位置。
1.開機﹕插上交流電源﹐此時交流指示燈亮﹐然后開機﹐重量窗顯示(SANFEN)再顯示(Dc x.xx)﹐表示蓄電磁電壓(小于5.80V ﹐需充電后才可使用)。
然后進行自檢﹐最后窗口顯示“0”﹐便可正常使用。
2.置零功能﹕在使用過程中﹐如發現零點漂移現象﹐按『置零』鍵﹐重量即可歸零。
(置零范圍﹕≦10%FS ﹐去皮狀態下無效。
3.去皮功能﹕按『去皮』鍵﹐重量顯示為零﹐“去皮”燈亮﹐此時顯示的是淨重。
原稱重物取下﹐重量顯示為負值﹐再按『去皮』鍵﹐稱重歸零﹐“去皮”燈滅。
(去皮范圍﹕≦100%FS ﹐重量為負不能去皮)4.計數功能﹕開機歸“0”﹐放上已知個數的同一物體﹐按『計數』鍵﹐顯示[C----],通過按『←』『↑』鍵輸入取樣個數﹐再按『計數』鍵即可計數。
(注﹕按『↑』鍵輸入數字﹐按『←』鍵向左移一位。
)計數狀態下再按一次『計數』鍵返回稱重狀態﹐計數燈滅。
注﹕原則上要求計數物體的單個重量應不小于稱分度值﹐否則影響計數精度。
5.省電功能﹕當重量窗口為『0.0』﹐且無稱量操作時﹐過几秒后﹐電子稱自動進入節能狀態。
液晶系列會關閉背光﹐數碼系列就會變成“0”﹐有稱量操作時﹐自動恢復。
使用交流電時﹐不會進入節能狀態。
6.背光開啟(液晶稱系列)按住『去皮』鍵不放(3秒鐘后)﹐即可開啟液晶背光﹐按照此方法可關閉背光。
7.速度切換﹕同時按住『標定』和『置零』不放(大于3秒)﹐儀表顯示“----X ”后已實現稱重速度切換﹐X 為速度模式﹕1---最快﹐3---最慢。
三﹕注意事項﹕1.蓄電池使用注意事項﹕在開機或稱重狀態下﹐當顯示窗口提示『LobAt 』﹐表示蓄電池電量 即將用完﹐請用戶盡快充電﹐當顯示提示『Lo 』時﹐應立即關機進行充電﹐否則將影響蓄電1 5234 第2頁﹐共2頁設備操作說明書。
电子秤使用说明书电子秤使用说明书1、产品概述1.1 产品名称：电子秤1.2 适用范围：本说明书适用于所有型号的电子秤。
1.3 主要特点：本电子秤采用先进的电子称重技术，具有精确度高、操作简单等特点。
2、产品外观和配件2.1 外观描述：本电子秤外观整洁、结构紧凑，设有LCD显示屏、按键、称量平台等。
2.2 配件清单：本产品附带以下配件：电源适配器、用户手册。
3、安全注意事项请在使用本电子秤之前，仔细阅读以下安全注意事项：3.1 电源：请使用标准电源适配器，并确保电源电压与电子秤要求相匹配。
3.2 环境：请将电子秤放置在稳定的平面上，并避免暴露在高温、潮湿等恶劣环境中。
3.3 维护：请勿尝试修理本电子秤，如有故障或需要维修，请联系售后服务中心。
4、功能操作指南4.1 开机与关机：按下电源按钮，电子秤即可开机，再次按下电源按钮即可关机。
4.2 称量操作：将要称量的物品放置在称量平台上，读数将在LCD显示屏上呈现。
4.3 单位切换：按下单位切换按钮，可切换称量单位，如千克、克、磅等。
4.4 归零操作：按下归零按钮，将当前读数归零。
5、故障排除5.1 无显示或显示异常：请检查电源连接是否正常、电池是否耗尽等。
5.2 数据不准确：请检查是否超重或其他外界因素造成的干扰。
本文档涉及附件：1、电子秤用户手册附件A：常见问题与解答2、电子秤用户手册附件B：保修卡本文所涉及的法律名词及注释：1、电子称重技术：一种通过电子传感器测量质量或重量的技术。
2、标准电源适配器：符合国际电器安全标准的电源适配器。

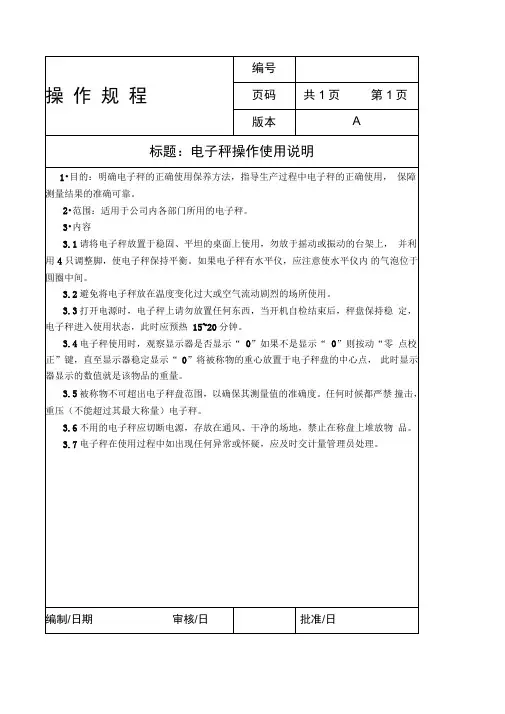

电子秤的操作规程
《电子秤操作规程》
一、操作前准备
1. 确保电子秤放置在平整稳固的台面上，避免摇晃和倾斜。
2. 插上电源，确认电子秤显示屏幕正常工作。
3. 清洁秤盘和秤台，确保秤盘干净无杂物。
二、称量操作
1. 将待称量物品放置在秤盘上，确保物品摆放稳固，避免晃动和滑落。
2. 等待电子秤稳定显示数值，确保称量结果准确。
3. 如需进行清零操作，按下电子秤上的“tare”或“zero”按钮，将秤盘归零。
4. 确认称量结果后，小心取下待称量物品，避免使称量结果出现误差。
三、关机与存储
1. 称量完成后，及时关机。
2. 在存储电子秤时，避免受潮和受热环境，确保秤盘和显示屏幕干净。
3. 定期清理秤盘和秤台，确保秤的正常使用。
四、注意事项
1. 严禁将超过电子秤承重范围的物品放置在秤盘上称量。
2. 注意避免水或其他液体溅入电子秤内部。
3. 请勿随意开拆电子秤外壳，以免影响其性能和正常使用。
4. 如发现电子秤存在故障或异常情况，应停止使用并及时联系售后维修。
以上是关于《电子秤操作规程》的详细操作步骤和注意事项，希望能够帮助大家正确使用电子秤，确保称量结果的准确性和秤的长期使用。
电子称使用说明书一、产品介绍本电子称为一款精密电子测量工具，具有高精度和易操作的特点。
本产品采用先进的传感技术和数字显示屏，广泛应用于厨房、实验室等领域。
二、产品规格1. 测量范围：0.1克至5公斤2. 精度：±0.1克3. 显示屏：数字显示屏4. 电源：2节5号电池或通过电源适配器供电（适配器不包含在产品中）5. 单位转换：支持克、克拉、磅、盎司等多种单位转换6. 自动关机时间：2分钟不操作后自动关机7. 外观尺寸：宽度15厘米，长度20厘米，高度4厘米三、使用步骤1. 确保电子称处于平稳的工作台面上，避免摇晃或受到其他外力干扰。
2. 按照电池仓的位置，正确安装电池，并注意电池的正负极位置。
3. 按下电源开关，此时数字显示屏上应显示为零。
4. 将待测量物体放置在电子称的平台上，确保物体与平台接触牢靠并保持静止。
5. 等待片刻，数字显示屏上会显示出物体的重量。
若需转换单位，可按下相应的单位转换按钮进行切换。
6. 使用完毕后，及时关闭电源开关以节约电池的使用寿命。
四、注意事项1. 请勿将电子称放置在潮湿、高温或阳光直射的环境中，以免影响其正常工作。
2. 请勿将重物直接放在电子称上以超出其最大承重范围，以免损坏传感器。
3. 请勿将液体直接倒在电子称上，以免导致电路短路和内部损坏。
4. 请勿在电池仓中同时安装新旧电池，以免引起电池漏液和损坏电子称。
5. 请勿将电子称拆解或修理，如有故障请联系售后服务中心进行维修。
6. 请保持电子称的表面清洁，并避免使用尖锐物体碰撞。
五、售后服务1. 如果您在使用本产品时遇到任何问题，可通过以下方式联系我们的售后服务中心：电话：XXXXXXXXX，邮箱：XXXXX。
2. 我们的售后服务人员将为您提供及时的技术支持和解决方案。
3. 本产品享受一年保修期，若出现非人为损坏的质量问题，我们将为您提供免费维修服务。
【完】。
智能电子秤电子秤使用说明书智能电子秤使用说明书部分一：简介智能电子秤是一种新型的电子称重设备，采用先进的智能技术，能够准确地测量和显示物体的重量。
它具有简便易用、高精度等特点，广泛应用于家庭、商业等领域。
本使用说明书将详细介绍智能电子秤的使用方法、注意事项和保养维护等。
部分二：规格参数1. 最大承重量：本电子秤最大支持承重量为X千克/磅（根据具体产品而定）。
请勿超过最大承重范围，以免损坏设备。
2. 重量单位切换：按下“单位”按钮可将显示重量的单位切换为千克、磅等，根据个人需要选择适合自己的重量单位。
3. 精确度：智能电子秤的测量精确度为X克（根据具体产品而定），请注意不同物体重量的测量误差范围。
部分三：使用方法1. 电池安装：打开电子秤的电池仓，将适合的电池（通常为AAA电池）正确安装到仓内，并注意正确的电池极性。
关闭电池仓盖。
2. 启动电子秤：轻触电子秤的“开/关”按钮，屏幕将显示"0"或"---"，表示电子秤已启动。
3. 放置测量物体：将欲测量的物体放置平稳，以确保准确测量。
物体应放置在电子秤的称重盘上，注意不要超过秤的承重范围。
4. 等待测量结果：待物体稳定后，屏幕将显示物体的重量。
若屏幕未显示数值，请确保物体已放置妥当，并等待片刻。
5. 关闭电子秤：使用完毕后，轻触电子秤的“开/关”按钮，屏幕将不再显示任何数值，表示电子秤已关闭。
建议不使用时及时关闭电子秤以节省电池能量。
部分四：注意事项1. 避免超重：请勿将超过电子秤最大承重范围的物体放置在电子秤上，以免损坏设备。
2. 避免震动：在使用电子秤时，请尽量避免剧烈震动，以免影响测量结果的准确性。
3. 平稳放置：物体放置时，请确保其稳定平整，避免倾斜或侧翻，以保证测量结果的准确性。
4. 温度适宜：请将电子秤放置在温度适宜的环境下使用，避免高温或低温对电子秤的影响。
避免阳光直射，以免损坏电子秤的外壳。
5. 防护措施：请勿将电子秤置于湿润或有腐蚀性的环境中，避免与水、酸碱等有害物质接触。
电子秤操作说明书【操作说明书】电子秤一、简介电子秤是一种测量物体重量的设备，通过其高精度的传感器和电子控制系统可以准确地测量出物体的重量。
本操作说明书将帮助您正确地使用电子秤，并提供相关的注意事项和维护方法。
二、使用准备1. 准备一台电子秤，确保其电源连接正常。
2. 打开电子秤的显示屏，待其显示“0.00"时即表示已准备好进行测量。
三、测量操作1. 将待测物体放置在电子秤的秤盘上，确保物体与秤盘接触充分且保持静止。
2. 等待片刻，待电子秤的显示屏稳定后即可读取测量结果。
3. 如需连续测量多个物体，请等待电子秤显示屏恢复“0.00"后再进行下一次测量。
四、准确度保证1. 在测量过程中，请确保物体完全放置于秤盘上，避免物体与秤盘的任何不完全接触。
2. 避免在秤盘上放置太重或太轻的物体，以免影响测量准确度。
3. 请按照电子秤的最大承载量来选择合适的待测物体，不要超过秤盘的负荷范围。
五、注意事项1. 请勿将电子秤暴露在高温、潮湿或封闭的环境中，以免影响其正常运行和测量准确度。
2. 请勿在电子秤上拍打物体或施加过大的压力，以免损坏传感器和秤盘。
3. 请勿将液体或化学药品洒在电子秤上，以避免腐蚀或导致故障。
六、维护保养1. 定期清洁电子秤的秤盘和外壳，可使用干净的软布轻轻擦拭，不要使用含有酸碱性成分的清洁剂。
2. 如发现电子秤显示屏模糊或不正常，请及时更换电池，并确保电池安装正确。
3. 如遇到无法解决的故障，请联系经销商或售后服务中心进行处理。
七、总结通过本操作说明书，您已了解了电子秤的基本使用方法和注意事项，希望能够帮助您更好地操作和维护电子秤。
如有任何疑问或问题，请随时与我们联系。
祝您使用愉快！【备注】本操作说明书仅针对通用型电子秤，对于特殊型号或专用型电子秤的使用，请参考相应的说明书。
电子秤作业指导书引言概述:电子秤是一种精确测量物体质量的设备，广泛应用于商业、工业和家庭等领域。
为了正确操作电子秤并保证其准确性，本指导书将详细介绍电子秤的使用方法和注意事项。
一、电子秤的基本操作1.1 打开电子秤- 确保电子秤连接到电源并通电。
- 按下电子秤的电源按钮，等待电子秤启动。
1.2 放置测量物体- 将待测量的物体放置在电子秤的测量平台上。
- 确保物体与秤台接触坚固，避免晃动或者滑动。
1.3 读取测量结果- 等待电子秤稳定，显示屏上的数值住手变化。
- 读取显示屏上的测量结果，注意单位和精确度。
二、电子秤的校准方法2.1 校准前的准备- 确保电子秤处于稳定的环境中，避免受到外界震动或者干扰。
- 清理电子秤的测量平台，确保没有任何杂物。
2.2 校准过程- 按下电子秤上的校准按钮，进入校准模式。
- 根据电子秤的使用说明书，选择合适的校准方法。
- 按照指示进行校准操作，通常是使用校准砝码或者参考物体进行调整。
- 完成校准后，按下确认键保存校准结果。
2.3 校准结果验证- 使用已知质量的物体进行验证，检查电子秤的测量结果是否准确。
- 如果测量结果有偏差，重新进行校准操作。
三、电子秤的维护与保养3.1 清洁电子秤- 定期清洁电子秤的测量平台和外壳，避免灰尘或者污垢影响测量准确性。
- 使用干净的、柔软的布进行清洁，避免使用化学溶剂。
3.2 避免过载- 了解电子秤的额定负载范围，避免超过其承载能力。
- 对于大型物体，可以分批次进行测量，避免超过电子秤的限制。
3.3 定期校验- 根据使用要求，定期进行电子秤的校验，确保其准确性。
- 可以委托专业机构进行校验，或者使用已知质量的校准物体进行自行校验。
四、电子秤的注意事项4.1 避免震动和冲击- 电子秤对震动和冲击非常敏感，使用时应避免剧烈震动或者碰撞。
- 尽量将电子秤放置在平稳的台面上，避免频繁挪移。
4.2 避免高温和潮湿- 电子秤对高温和潮湿环境敏感，使用时应避免放置在高温或者潮湿的地方。
电子秤产品说明书测量方法与数据解读电子秤产品说明书测量方法与数据解读尊敬的用户，感谢您选择使用我们的电子秤产品。
为了让您更好地了解产品的使用方法和数据解读，特此为您准备了本说明书。
请您仔细阅读以下内容，掌握正确的测量方法，并准确解读数据，以充分发挥产品的性能。
一、测量方法1. 请将电子秤放置于平坦的水平面上，确保电子秤的稳定性。
2. 使用前请开机，并在显示屏上等待显示“0.0”。
3. 将待测物品放置于秤盘上，避免与其他物品接触并保持静止。
4. 等待电子秤稳定，显示数值停止波动后即可阅读测量结果。
二、数据解读1. 小数位数：电子秤产品通常具有两个小数位。
即使显示的数字略有变化，请按照显示屏上的数值进行测量。
2. 计量单位：电子秤产品一般提供多种计量单位，如千克(kg)、克(g)、磅(lb)等。
请根据需要选择合适的单位。
3. 范围限制：每个电子秤产品都有测量范围的限制，请在使用前仔细阅读产品手册，避免超过最大负荷。
4. 零位校准：如果电子秤长时间使用后出现偏差，您可以执行零位校准操作，确保测量结果更加准确。
5. 去皮功能：某些电子秤产品可以通过去皮功能将容器的重量从测量结果中减去，以获得物品的实际重量。
三、常见问题及解答1. 为什么电子秤的显示结果会跳动不稳定？答：电子秤在测量过程中会受到外力的干扰，例如风扇的风力、震动等。
请确保在安静的环境下使用，并保持物品静止。
2. 如果重量超过了电子秤的最大负荷，会发生什么？答：超过了电子秤的最大负荷无法正常测量，可能导致测量不准确甚至损坏电子秤，请务必遵守产品手册中的负荷要求。
3. 为什么电子秤的显示结果与实际重量有偏差？答：可能是由于长时间使用导致电子秤损坏或需要校准，建议联系售后服务中心获取专业的技术支持。
四、维护与保养1. 定期清洁：请使用干净、柔软的布轻轻擦拭电子秤的秤盘和外壳，避免水、油等液体接触。
2. 避免剧烈冲击：请避免电子秤受到剧烈冲击，避免不当操作引起的损坏。
电子秤操作说明书一、产品介绍电子秤是一种用于测量物体重量的电子设备，广泛应用于家庭、商业和工业领域。
本说明书旨在帮助用户正确使用电子秤，确保秤的准确性和稳定性。
二、安全须知在操作电子秤之前，请仔细阅读以下安全须知：1. 请将电子秤放置在平稳的水平表面上，确保重量测量的准确性。
2. 避免将电子秤放置在高温、潮湿或露天环境下使用，以免损坏设备。
3. 请勿将电子秤用于超过其额定负荷的物体，以免对秤造成损坏。
4. 当秤不再使用时，建议将其断电或拔下电源适配器。
三、操作步骤1. 打开电子秤在电子秤上寻找电源按钮，按下电源按钮，待秤显示屏亮起并显示“0.00”时，表示电子秤已成功开启。
2. 校准电子秤在每次使用电子秤之前，建议进行校准以保证准确性。
校准步骤如下：a. 将秤置于空置状态，确保无物品放置在上面。
b. 按下秤身上的“校准”按钮，并保持按压状态。
c. 秤的显示屏将显示“CAL”或“校准”等字样。
d. 释放“校准”按钮，等待电子秤的显示屏显示“0.00”。
e. 完成校准，电子秤即可正常使用。
3. 放置测量物体将待测物体轻放在电子秤的称重平台上，并确保物体平稳放置。
4. 读取测量结果待物体稳定后，电子秤的显示屏将显示物体的重量。
读取重量数值后，可以将物体取走。
5. 关闭电子秤当不再使用电子秤时，按下电源按钮即可关闭设备。
四、注意事项1. 避免将电子秤暴露在强电磁场附近，以免影响其测量准确性。
2. 非专业人士禁止拆卸电子秤外壳或进行任何未经授权的修理，以免引发安全问题或损坏设备。
3. 请勿将电子秤与液体或化学物质接触，以免损坏秤的传感器或其他部件。
4. 若发现电子秤的测量准确性出现问题，请立即停止使用，并联系售后服务中心进行维修或更换。
电子秤是一种简单易用的测量设备，通过正确操作和维护，可以确保其长期准确运行。
请按照本操作说明书的指导正确使用电子秤，以获得满意的测量结果。
如有其他问题，请随时咨询我们的客服。
第1頁，共1頁設備名稱电子秤設備功能称量文件編號
設備型號通用廠商双杰版次
核准審核製作日期
一﹑面板介紹﹕
1 2 3 4 5 6 7
1.显示屏
2.单位转换
3.平均值
4.归零
5.计数
6.电源开关
7.电源线
二、操作步骤：
1、打开电子秤电源开关（图六）所示。
2、按归零键进行归零操作(图四)所示。
3、按（图二）调整到单位转换栏进行精确到两位小数和四位小数转换。
三、注意事项:
1、注意保持按键及表面的整洁。
2、不要将较重的物体放置于电子秤表面以免造成内部部件损坏，导致称量数据不准确。
3、电子秤最大量程为300g,切勿将过重物体放置称量，以免造成电子秤损坏。
4、电子秤电源为交流220V，切勿将其电源线插错。
计数秤使用说明书：第一章显示板及按键说明2-1 显示板说明2-1-1 WEIGHT(重量)——显示称物的重量或净重。
2-1-2 PIECE WEIGHT(单重)——显示取样的平均重量或设定已知的单重量。
2-1-3 QUANTITY(总数)——显示计数物品的总数量。
2-1-4 ～（稳定指示——当▼显示在上述位置时，即表示秤在稳定的状态下。
2-1-5 →0←(零点指示)——当▼显示在上述位置时，即表示零点状态2-1-6 NET(净重)——当▼显示在上述位置时，即表示容器毛重已被扣除。
2-1-7 kg（公斤）或g（克）——当▼显示在上述位置时，表示显示的单位是以公斤或克为计算单位。
2-1-8 ADD SAMPLES(取样数量不足)——当▼在上述位置闪烁显示时，表示取样数量不够。
2-1-9 LIGHT SAMPLES(单位重量不足)——当▼在上述位置闪烁显示时，表示取样单位重量太轻。
2-2 按键功能说明2-2-1 【0】--【9】键——用于数字资料的输入。
如：取样个数、平均单重,限定检定数量等。
2-2-2 【•】键——用于数字资料的小数点标示时。
2-2-3 【置零记忆清除】键——用来确定在称物之前，电子秤以零点起秤，以及清除记忆资料。
2-2-4 【去皮】键——用来扣除秤盘上的容器重量。
如盘子等。
2-2-5 【取样】键——用于取样数量确定后，将输入取样数量前使用。
2-2-6 【单重】键——用于已知物品单重，直接输入重量时使用。
2-2-7 【清除】键——设定数量错误或清除先前所设定的单位重量时使用。
2-2-8 【定数警示】键——用于设定固定数量警示时。
2-2-9 【累加】键——用于累加并记忆累加次数与累加后的总数量。
2-2-10 【功能】键——用于内部设置。
2-2-11 【总数】键——用于显示已记忆的累加次数，并显示多次称物的总数量。
第二章操作说明3-1 使用前注意事项3-1-1调整秤脚(四个秤脚，在秤的底部），确定秤是在水平、无震动的环境下。
系统使用说明书1、程序运行条件
第一种：使用USB接口为系统供应5V电压
第二种：使用圆孔接口为系统供应5V电压
第三种：使用外接电源为系统供应5V电压
2、系统组成模块
（1） 12864液晶显示器
（2）电阻应变片式传感器秤盘
（3）主板模块
（4）USB下载线
（5）砝码
3、程序组装步骤
主板的4接口与12864的1接口相连；
主板的3接口与传感器的2接口相连；
主板的5接口与USB下载线的6接口相连；组合电路如图所示
4、按键说明
（1）键盘按键说明
7 8 9 A(去皮)
4 5 6 B(删除）
1 2 3 C(未定义)
*（未定义）0 #(.) D(确定价格）（2）主板模块按键说明
5、称量步骤
（1）USB连接电源，打开电源开关，系统开始运行
（2）放置称重物体置秤盘上
（3）输入称重物体的单价
（4）计算称重物体的总价
6、程序运行结果图。
中北大学
课程设计说明书
学生姓名:于海龙学号：0706024231 学院: 电子与计算机科学技术学院
专业: 微电子学
题目: 简单数字电子称设计
指导教师：孟令军职称: 副教授
2010年 1 月 15 日
目录
1、课程设计目的 (2)
2、课程设计内容和要求
2.1、设计内容 (2)
2.2、设计要求 (2)
3、设计方案 (2)
3.1、设计思路 (2)
3.2、工作原理及硬件框图 (6)
3.3、硬件电路原理图 (6)
3.4、PCB版图设计 (7)
4、课程设计总结 (8)
5、参考文献 (9)
一课程设计目的
（1）掌握电子电路的一般设计方法和设计流程；
（2）学习简单电路系统设计，掌握Protel99的使用方法；
（3）掌握放大器、A/D转换器的应用；
（4）学习掌握硬件电路设计的全过程
二课程设计内容和要求
（1）查阅相关资料，了解电子秤的工作原理；
（2）电子称称重的过程是把被测物体的重量通过传感器转换成电压信号，由于该电压很微弱，须进行放大，放大的模拟信号经数/模转换变成数字量，再通过译码显示器显示出重量。
在接口电路中，放大器可选用AD524，A/D转换器可选用AD1143；
（3）熟练掌握应用Protel99设计原理图及制作PCB图的过程；
（4）整理设计内容，编写设计说明书。
三设计方案
1设计思路
传感器的选择
电阻应变式传感器是将被测量的力，通过它产生的金属弹性变形转换成电阻变化的元件。
由电阻应变片和测量线路两部分组成。
常用的电阻应变片有两种：电阻丝应变片和半导体应变片，本设计中采用的是电阻丝应变片，为获得高电阻值，电阻丝排成网状，并贴在绝缘的基片上，电阻丝两端引出导线，线栅上面粘有覆盖层，起保护作用。
常规的电阻应变片K值很小，约为2，机械应变度约为0.000001—0.001，所以，电阻应变片的电阻变化范围为0.0005—0.1欧姆。
所以测量电路应当能精确测量出很小的电阻变化，在电阻应变传感器中做常用的是桥式测量电路。
桥式测量电路有四个电阻，其中任何一个都可以是电阻应变片电阻，电桥的一个对角线接入工作电压U，另一个对角线为输出电压Uo。
其特点是：当四个桥臂电阻达到相应的关系时，电桥输出为零，或则就有电压输出，可利用灵敏检流计来测量，所以电桥能够精确地测量微小的电阻变化。
测量电路是电子秤设计电路中是一个重要的环节，我们在制作的过程中应尽量选择好元件，
调整好测量的范围的精确度，以避免减小测量数据的误差。
图1 桥式测量电路图
放大电路的设计
AD524采用双电源供电，供电电压最高可达18V。
它具有低的增益误差和高的共模抑制比，当增益为１时，共模抑制比大于90dB，增益误差最大为0.05%；当增益为1000时，共模抑制比可达120dB，且增益误差最大为2%。
AD524的非线性误差在0.01％之内(增益为1000)；输入失调电压50 V，输入失调电压漂移0.5 V/℃。
AD524两个差动输入端的阻抗完全匹配，而且数值很高，典型值为109 ，既可以差动输入也可以单端输入。
AD524内置输入电源保护电路，适应上电和掉电时各种恶劣的工作环境。
同时，它还提供较宽的增益带宽、高的输出转换速率和低的阶跃响应建立时间等优越的动态待性。
AD524可以通过改变外围接线来设置增益，增益倍数分别为1、10、100、1000。
当需要1到1000之间其它增益时，可通过外接电阻来设置所需增益。
图2 AD524管脚图
数模转换电路及显示电路
传感器的输出信号放大后，通过模数转换器CC7107将模拟量转换成数字量，该数字量由七段数码显示管显示。
在CC7107芯片是双积分型A/D转换器，集成了A/D转换器的模拟部分电路，如缓冲器，积分器，电压比较器，正负电压参考源和模拟开关，以及数字电路部分如振荡器，计数器，锁存器，译码器和控制逻辑电路，由于该芯片上同时集成了七数码管的驱动器，所以可以直接和七数码管相连，而不需另加驱动器，使用时只需外接少量的电阻，电容元件和显示元件，就可以完成模拟量至数字量的转换。
图3 7107管脚图
图4 七段数码管
2工作原理及硬件框图
图5
3 硬件原理图
图6 传感器和信号放大部分
4 PCB版图设计
图8 生成PCB图
四课程设计总结
通过软件的模拟，我们发现该设计电路具有一定的精确度，能够适合我们的生活。
虽然没有实际测试，但我们根据模拟测试可以的出结论：此设计可以实现。
目前，电子秤正朝着小型化、高精度、智能化方向发展。
7107采用较小的封装，尺寸很小，所需的外围器件也很少，满足了电子秤小型化的需求；其内置各种控制寄存器和数据寄存器，并且可以通过SPI接口方便地控制和读取这些寄存器，满足了电子秤智能化的需求。
因此7107是电子秤中模数转换器的理想选择。
在电子技术的课程设计中，我花了大量的时间和精力进行资料查阅和方案论证，结合自己所学，认真解决每一个功能模块中遇到的问题。
以前学得模拟电子技术和数字电子技术知识第一次得到真正了利用，课程设计使我所学的知识得到了巩固并得到了深入的认识。
在设计完各个功能模块之后，我用Protel 99 SE绘图软件进行了各个模块的绘制，并最终绘制成一个总的电路原理图。
另外，我还用仿真软件EWB 进行某些功能模块的仿真，收到了很好的效果。
但由于缺乏实践经验，电路中还有些功能不够完善，有写参数不够精确，而且抗干扰能力也不够好。
总之，在这次课程实际中，我学会了怎样把自己所学的书本知识应用到实处。
看到自己设计的功能电路能在仿真软件中运行，我有了很大的成就感。
另外，通过具体的操作，我掌握了各个功能模块的接口设计方法，无论是在设计思想还是在动手能力上都有了很大的提高，为以后的学习和工作打下了坚实的基础。
五参考文献
（1）童诗白．模拟电子技术基础．北京：高等教育出版社，2002
（2）张建华．数字电子技术．北京：机械工业出版社，2004
（3）陈汝全．电子技术常用器件应用手册．北京：机械工业出版社，2005
（4）毕满清．电子技术实验与课程设计．北京：机械工业出版社，2005
（5）潘永雄．电子线路CAD实用教程．西安：西安电子科技大学出版社，2002 （6）张亚华．电子电路计算机辅助分析和辅助设计．北京：航空工业出版社，2004。
