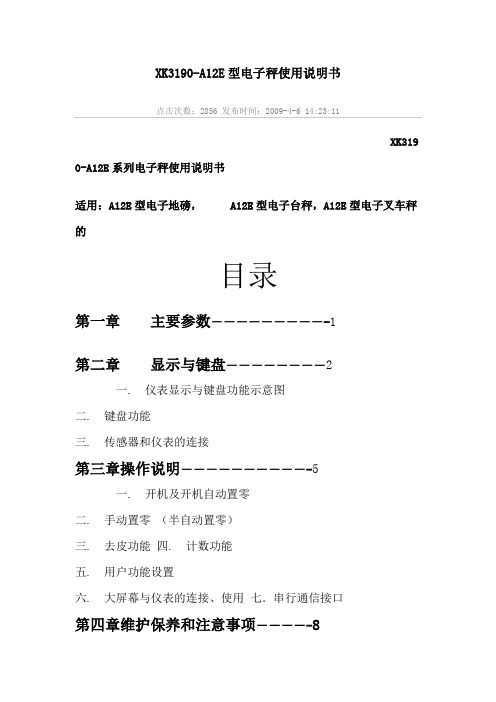

XK3190-A12E型电子秤使用说明书点击次数：2856 发布时间：2009-4-6 14:23:11XK319 0-A12E系列电子秤使用说明书适用：A12E型电子地磅， A12E型电子台秤，A12E型电子叉车秤的目录第一章主要参数－－－－－－－－－-1第二章显示与键盘－－－－－－－－2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明－－－－－－－－－－-5一. 开机及开机自动置零二. 手动置零（半自动置零）三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项－－－－-8第五章信息提示－－－－－－－－－－－－－9第一章主要参数1. 型号： XK3190－A12/A12E称重显示器2. 准确度: n=30003. 采样速度： 10次/秒4. 传感器灵敏度范围： 1.5～3mV / V5. 分度值： 1/2/5/10/20/50可选6. 显示： 6位LCD / LED，6个状态指示7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8. 通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可9. 使用电源: 蓄电池 DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10. 使用温度、湿度：0～40℃；≤85%RH11. 储运温度：-25～55℃（1）上海台之衡工贸有限公司第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器计数功能 * 去皮稳定零点# 功能 * 去皮置零开/关交流欠电压XK3190－A12E称重显示器计数功能 * 去皮稳定零点# 功能 * 去皮置零（图2 - 1 ）显示和键盘示意图二. 键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。
按此键小于5 秒，进入计数状态。
第三章仪表标定一、通用标定方法开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d X 】.按照以下步骤逐步操作，1、分度值设置：显示 【d X 】 按【除皮】键选择1、2、5、10、20、50，按【＃】键确认，自动进入下一参数的设置。
按【除皮】键自动步进循环显示。
显示 【d X 】显示 【d 1 】显示 【d 2 】显示 【d 5 】显示 【d 10 】显示 【d 20 】显示 【d 50 】显示 【d 1 】例如在显示【d 5】时，按【＃】键，分度值即设置为5，并自动进入小数点设置状态。
2、小数点设置：显示 【P X】 按【除皮】键选择0、1、2、3位小数，按【＃】键确认，自动进入下一个参数的设置。
按【除皮】键自动步进循环显示。
显示 【P 0】显示 【P 0.0】显示 【P 0.00】显示 【P 0.000】显示 【P 0】例如在显示【P 0.000】时，按【＃】键，小数点即设置为0.000，并自动进入最大秤量设置状态。
3、最大秤量设置：显示 【FULL 】 按【除皮】键进入数字输入状态。
显示 【0 0 0 0 0 0】 按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【＃】键确认，自动进入下一个参数的设置。
例如显示【0 2 5 0 0 0】 按【＃】键确认，并自动进入零点标定状态。
4、零点标定：显示 【nOLOAD】 秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完成，进入量程标定状态。
5、满量程标定：显示 【AdLOAD】 在秤台上放置砝码，按【除皮】键进入输入状态。
显示 【0 0 0 0 0 0 】 按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，当稳定标志符▼出现时，按【＃】键确认，结束量程标定状态。

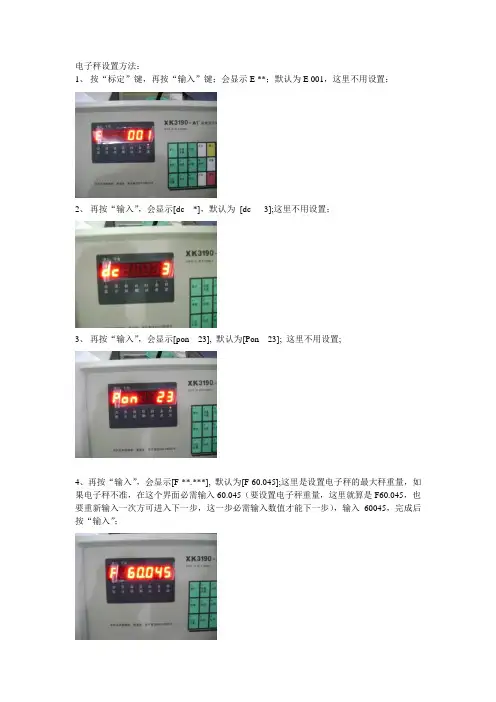

电子秤设置方法：1、按“标定”键，再按“输入”键；会显示E **；默认为E 001，这里不用设置；2、再按“输入”，会显示[dc *]，默认为[dc 3];这里不用设置；3、再按“输入”，会显示[pon 23], 默认为[Pon 23]; 这里不用设置;4、再按“输入”，会显示[F **.***], 默认为[F 60.045];这里是设置电子秤的最大秤重量，如果电子秤不准，在这个界面必需输入60.045（要设置电子秤重量，这里就算是F60.045，也要重新输入一次方可进入下一步，这一步必需输入数值才能下一步），输入60045，完成后按“输入”；5、出现如下画面时noload，要等显示灯“稳定”亮了之后才按“输入”进入下一步，这时要保证电子秤上没有东西压着,这一步是读取电子秤的零重量；6、接着会出现：“AdloAd 1”；这时，要找一件知道重量的物件，放在电子秤上，要到等显示灯“稳定”亮了之后，再直接按数字键输入该物件的重量，这里指的是磅重；再按“输入”键；7、第二次出现如下画面时，请拿走电子上的物件，等显示灯“稳定”亮了之后，再按“输入”键；8、接着会出现：“AdloAd 2”；指的是第二次测重，把刚才知道磅重的物件放再在电子秤上，等显示灯“稳定”亮了之后，再直接按数字键输入该物件的重量；完成后按“输入”键；9、这里不用设置；按“输入”键；10、这里不用设置；按“输入”键；11、这里也不用设置，按“输入”键；12、这里不用设置；按“输入”键；13、这里不用设置；按“输入”键；14、完成设置XK3190-A1+电子秤设置一，通讯参数设置：(1)通讯参数：由通讯地址，波特率，通讯方式三组参数组成.(2)设置顺序：看仪表后边是否有标定开关，如果有，将其打开；没有的话要将连接电脑的15芯接口的14，15脚短接，只有这样仪表上的“标定”按键才会生效，这时我们就可以按以下步骤操作：①按下“标定”②连续按7下“输入”，这时候屏幕出现“Adr**”字样，此参数就是通讯地址，也就是电子秤所连接的电脑com口号,如果没有加扩展卡一般都是01③再按“输入”，这时候屏幕出现“bt*”字样，此参数是指串行通讯的波特率，0~4分别表示的波特率为：600，1200，2400，4800，9600，一般com口正常都设成4、④再按“输入”，这时候屏幕出现“tF*”字样，此参数代表串行的通讯方式，0为连续发送方式，不接收；1为指令应答方式。
XK3190-A1+P称重显示器使用说明书2005年11月版目录第一章主要参数1第二章安装2一. 仪表前功能视图和后功能视图二. 键盘功能三. 传感器和仪表的连接第三章操作说明5一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 大屏幕与仪表的连接、使用五. 打印机与仪表的连接、使用六. 串行通讯接口与仪表的联接和使用七. 日期、时间的设置八. 数据贮存、检查、清除第四章维护保养和注意事项11第五章信息提示的一般意义12亲爱的用户：在使用仪表前，敬请仔细阅读说明书!X K 3 1 9 0 - A 1+P第一章主要参数1. 型号：XK3190-A1+P称重显示器2. 准确度: Ⅲ级,n=30003. 采样速度：5～25次/秒4. 传感器灵敏度范围： 1.5～3mV / V5. 分度值：1/2/5/10/20/50/100可选6. 显示：7位LED，7个状态指示7. 时钟：可显示年/月/日和时/分/秒(断电不保存)8. 大屏幕显示接口：采用串行输出方式：电流环信号,传输距离≤50米，RS232信号，传输距离≤30米。
9. 通讯接口：RS232C；波特率600/1200/2400/4800/9600可选10. 打印接口：并行输出口, 可配TPup16微型打印机或TM800或LX-300或KXP-1121或LQ-300K或LQ -1600K宽行打印机。
11. 使用电源: AC 220V（-15%~+10%）；50Hz（-2%~+2%）12. 使用温度、湿度：0～40℃；≤90%RH13. 储运温度：-20～50℃14. 保险丝：200mA( 1 )X X K 3 1 9 0 - A 1+ P第二章安装及键盘功能一.仪表前功能示意图和后功能示意图:(图2 - 1 ) 前功能示意图( 25芯) ( 15芯) ( 9芯)打印输出口RS232C；大屏幕输出口传感器输入口( 铭牌)电源保险丝(图2 - 2 ) 后功能示意图( 2 )二. 键盘功能1. 在此软件版本中，复合键[累计]、[功能]无效。
XK3190-A12E型电子秤使用说明书点击次数：2856 发布时间：2009-4-6 14:23:11XK3190-A12E系列电子秤使用说明书适用：A12E型电子地磅， A12E型电子台秤，A12E型电子叉车秤的目录第一章主要参数－－－－－－－－－-1第二章显示与键盘－－－－－－－－2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明－－－－－－－－－－-5一. 开机及开机自动置零二. 手动置零（半自动置零）三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项－－－－-8第五章信息提示－－－－－－－－－－－－－9第一章主要参数1. 型号： XK3190－A12/A12E称重显示器2. 准确度: n=30003. 采样速度： 10次/秒4. 传感器灵敏度范围： 1.5～3mV / V5. 分度值： 1/2/5/10/20/50可选6. 显示： 6位LCD / LED，6个状态指示7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8. 通讯接口（可选）： RS232C；波特率1200/2400/4800/9600可9. 使用电源: 蓄电池 DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10. 使用温度、湿度：0～40℃；≤85%RH11. 储运温度：-25～55℃（1）上海台之衡工贸有限公司第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器计数功能 * 去皮稳定零点# 功能 * 去皮置零开/关交流欠电压XK3190－A12E称重显示器计数功能 * 去皮稳定零点# 功能 * 去皮置零（图2 - 1 ）显示和键盘示意图二. 键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。
按此键小于5 秒，进入计数状态。
XK3190-A1电子秤设置方法电子秤设置方法：共有14个步骤；1、按“标定”键，再按“输入”键；会显示E **；默认为E 001，这里不用设置；2、再按“输入”，会显示[dc *]，默认为 [dc 2];这里不用设置；这里设置的是小数位；【例如： [dc 2] 为“0.00”】3、再按“输入”，会显示[pon 23], 默认为[Pon 23]; 这里不用设置;4、再按“输入”，会显示[F **.***], 默认为[F 60.045];这里是设置电子秤的最大秤重量，如果电子秤不准，在这个界面必需输入60.045（要设置电子秤重量，这里就算是F60.045，也要重新输入一次方可进入下一步，这一步必需输入数值才能下一步），输入60045，完成后按“输入”；(此处我设置最大120.45千克)5、出现如下画面时noload，要等显示灯“稳定”亮了之后才按“输入”进入下一步，这时要保证电子秤上没有东西压着,这一步是读取电子秤的零重量；6、接着会出现：“AdloAd 1”；这时，要找一件知道重量的物件，放在电子秤上，要到等显示灯“稳定”亮了之后，再直接按数字键输入该物件的重量，这里指的是磅重；再按“输入”键；7、第二次出现如下画面时，请拿走电子上的物件，等显示灯“稳定”亮了之后，再按“输入”键；8、接着会出现：“AdloAd 2”；指的是第二次测重，把刚才知道磅重的物件放再在电子秤上，等显示灯“稳定”亮了之后，再直接按数字键输入该物件的重量；完成后按“输入”键；9、这里不用设置；按“输入”键；10、这里不用设置；按“输入”键；11、这里也不用设置，按“输入”键；12、这里不用设置；按“输入”键；13、串行通信的波特率（0~4）分别表示波特率为：600、1200、2400、4800、9600；按“输入”键；【例如：9600输入4】14、串行通信方式：【这里选：0】,按“输入”键；完成设置。
0——连续发送方式，不接收1——指令应答方式15、完成设置。
XK3190-A1+称重显示器使用说明书2005年12月版目录第一章主要参数1第二章安装2一. 仪表前功能视图和后功能视图二. 键盘功能三. 传感器和仪表的连接第三章操作说明5一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 大屏幕与仪表的连接、使用五. 打印机与仪表的连接、使用六. 串行通讯接口与仪表的联接和使用七. 日期、时间的设置八. 数据贮存、检查、清除第四章维护保养和注意事项11第五章信息提示的一般意义12亲爱的用户：在使用仪表前，敬请仔细阅读说明书!X K 3 1 9 0 - A 1+第一章主要参数1. 型号：XK3190-A1+称重显示器2. 准确度: Ⅲ级,n=30003. 采样速度：≥5次/秒4. 传感器灵敏度范围：1～3mV / V5. 分度值：1/2/5/10/20/50/100可选6. 显示：7位LED，7个状态指示7. 时钟：可显示年/月/日和时/分/秒8. 大屏幕显示接口：采用串行输出方式：电流环信号,传输距离≤50米，RS232信号，传输距离≤30米。
9. 通讯接口：RS232C；波特率600/1200/2400/4800/9600可选10. 打印接口：并行输出口, 可配TPup16微型打印机或TM800或KXP-1121或LQ-300K或LQ -1600K宽行打印机。
11. 使用电源: AC 220V（-15%~+10%）；50Hz（-2%~+2%）12. 使用温度、湿度：0～40℃；≤90%RH13. 储运温度：-20～50℃14. 保险丝：300mA( 1 )X X K 3 1 9 0 - A 1+第二章安装及键盘功能一. 仪表前功能示意图和后功能示意图:1 2 3单位：千克累计预置功能去皮输入皮重4 5 6 0清除检查日期贮存称重功累自日时去稳能计动期间皮定7 8 9打印标定时间打印置零设置(图2 - 1 ) 前功能示意图( 25芯) ( 15芯) ( 9芯)打印输出口RS232C；大屏幕输出口传感器输入口( 铭牌)电源保险丝(图2 - 2 ) 后功能示意图( 2 )二. 键盘功能1. 在此软件版本中，复合键[累计]、[功能]无效。

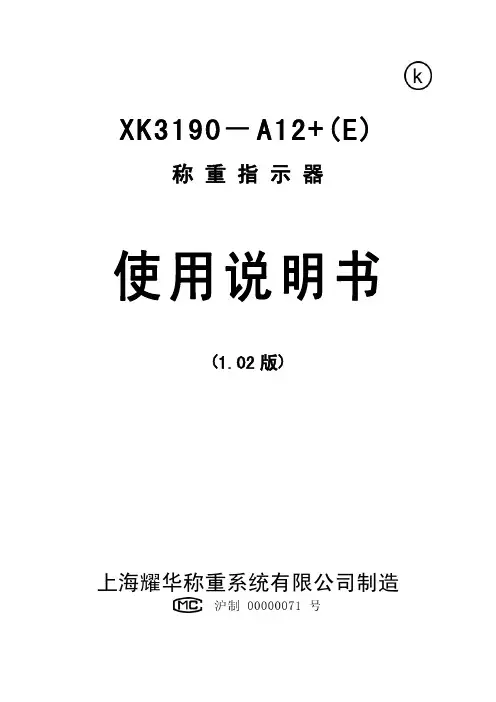

XK3190－A12+(E)称重指示器使用说明书(1.02版)上海耀华称重系统有限公司制造目录第一章主要参数2第二章外观与连接3一. 仪表机壳与键盘功能示意图二. 键盘功能三. 传感器和仪表的联接四. 大屏幕与仪表的联接五. 串行通讯接口与仪表的联接第三章仪表标定 6 一．通用标定方法二．快速标定方法第四章操作说明8一. 开机及开机自动置零二. 手动置零(半自动置零)三. 除皮功能四. 计数功能五．累计功能六. 用户功能设置第五章维护保养及注意事项10第六章信息提示11亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1. 型号：XK3190－A12+(E) 称重指示器2. 准确度：3级,n=30003. 采样速度：10次/秒4. 传感器灵敏度范围： 1.5～3mV / V5. 分度值：1/2/5/10/20/50可选6. 显示：6位LCD / LED数码，6个状态指示（A12+用▼表示，A12+E用LED灯表示，下文不作区别，均用▼表示状态指示符）7. 大屏幕显示接口（可选）：采用串行输出方式，电流环信号，传输距离≤2000米通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可选8.9. 使用电源：免维护铅酸蓄电池 DC6V/4AH10. 使用温度：0～40℃11. 储运温度：-25～55℃12. 相对湿度：≤85%RH仪表特色：1.高精度A/D转换，可读性达1/30000;2.调用内码显示方便，替代感量砝码观察及分析允差；3.特殊的软件技术，增强系统的抗振动能力；4.数字滤波的速度、幅度以及稳定的时间可设置；5.称重计数功能（单件重量有断电保护）；6.多种背光模式可选；7.选配RS232通讯口，波特率可选，通讯方式可选；8.选配20mA电流环大屏幕通讯口；9.可定制非标改制型品种（可根据客户需求定制）（1） 带kg/lb一键转换功能的改制型；（2） 畜牧秤专用改制型；（3） 带2个定值输出（TTL）功能的改制型；（4）带峰值保持的改制型；第二章外观与连接一. 仪表机壳和键盘功能示意图:（图2-1）仪表机壳示意图# 功能*除皮置零开/关（A12+E无此键）（图2-2）仪表键盘示意图二. 键盘功能1.【#】: 开机自检时长按此键进入标定模式。
XK3190-A12E型电子秤使用说明书点击次数：2856 发布时间：2009-4-6 14:23:11XK3190-A12E系列电子秤使用说明书适用：A12E型电子地磅， A12E型电子台秤，A12E型电子叉车秤的目录第一章主要参数－－－－－－－－－-1第二章显示与键盘－－－－－－－－2一.仪表显示与键盘功能示意图二.键盘功能三.传感器和仪表的连接第三章操作说明－－－－－－－－－－-5一.开机及开机自动置零二.手动置零（半自动置零）三.去皮功能四.计数功能五.用户功能设置六.大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项－－－－-8第五章信息提示－－－－－－－－－－－－－9第一章主要参数1. 型号： XK3190－A12/A12E称重显示器2. 准确度: n=30003. 采样速度： 10次/秒4. 传感器灵敏度范围：～3mV / V5. 分度值： 1/2/5/10/20/50可选6. 显示： 6位LCD / LED，6个状态指示7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8. 通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可9. 使用电源: 蓄电池 DC6V/4AH （当电源电压小于时，显示Bat_lo 报警）10. 使用温度、湿度：0～40℃；≤85%RH11. 储运温度：-25～55℃（1）上海台之衡工贸有限公司第二章显示及键盘一.仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器计数功能 * 去皮稳定零点# 功能 * 去皮置零开/关交流欠电压XK3190－A12E称重显示器计数功能 * 去皮稳定零点# 功能 * 去皮置零（图2 - 1 ）显示和键盘示意图二.键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。
按此键小于5 秒，进入计数状态。
2.[ * ]：在计数状态时，按此键进入取样样本数输入状态。
