单片机总复习 答电子教案

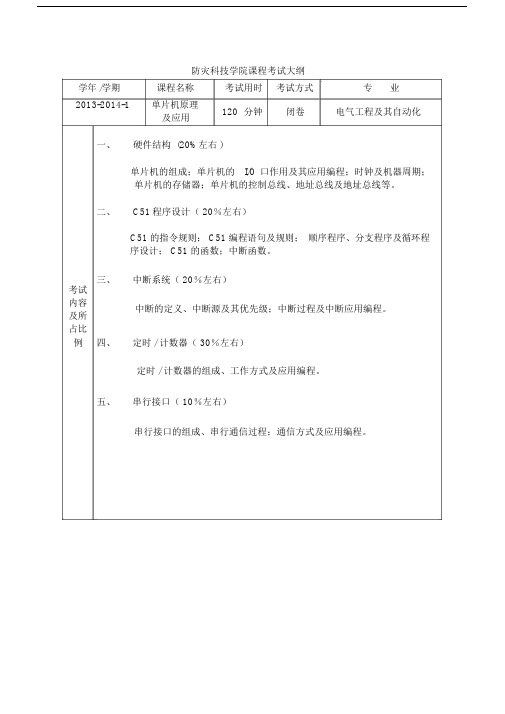

防灾科技学院课程考试大纲学年 /学期课程名称考试用时考试方式专业2013-2014-1 单片机原理120 分钟闭卷电气工程及其自动化及应用一、硬件结构 (20%左右 )单片机的组成；单片机的I/O 口作用及其应用编程；时钟及机器周期；单片机的存储器；单片机的控制总线、地址总线及地址总线等。

二、C51程序设计（ 20％左右）C51 的指令规则； C51 编程语句及规则；顺序程序、分支程序及循环程序设计； C51 的函数；中断函数。

三、中断系统（ 20％左右）考试内容中断的定义、中断源及其优先级；中断过程及中断应用编程。

及所占比例四、定时 / 计数器（ 30％左右）定时 / 计数器的组成、工作方式及应用编程。

五、串行接口（ 10％左右）串行接口的组成、串行通信过程；通信方式及应用编程。

第一部分硬件基础1、单片机的组成；2、单片机的并行 I/O 口在使用时，有哪些注意的地方3、单片机的存储器；程序存储器和数据存储器的寻址范围，地址总线和数据总线的位数；数据存储器内存空间的分配；特殊功能寄存器区；4、时钟及机器周期；5、单片机的控制总线、地址总线及地址总线等。

例：一、填空1．MCS-51单片机4 个存储空间，它们分别是：片内RAM 、片内ROM 、有片外RAM 、片外R0M 。

2、MCS-51单片机的一个机器周期包括 6 个状态周期，12 个振荡周期。

设外接12MHz 晶振，则一个机器周期为 1 μs。

3．程序状态字PSW由8 位组成。

4．在 MCS-51单片机内部，其RAM 高端 128 个字节的地址空间称为特殊寄存器区，但其中仅有21个字节有实际意义。

5. MCS-51 系列单片机为8位单片机，其数据总线为8位，地址总线为16 位。

6.MCS-51 单片机的 4 个并行 I/O 口若作为普通 I/O 口使用时，输入操作分为读引脚和读锁存器，需要先向端口写“1”的操作是读引脚。

7.MCS-51 单片机的特殊功能寄存器分为可位寻址和不可位寻址两种，那么 IE 为不可位寻址， TMOD 为可位寻址。

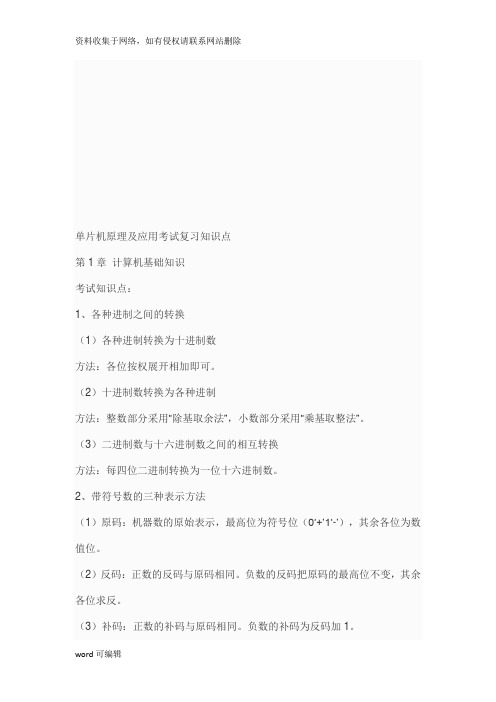

单片机原理及应用考试复习知识点第1章计算机基础知识考试知识点：1、各种进制之间的转换（1）各种进制转换为十进制数方法：各位按权展开相加即可。

（2）十进制数转换为各种进制方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。

（3）二进制数与十六进制数之间的相互转换方法：每四位二进制转换为一位十六进制数。

2、带符号数的三种表示方法（1）原码：机器数的原始表示，最高位为符号位（0‘+’1‘-’），其余各位为数值位。

（2）反码：正数的反码与原码相同。

负数的反码把原码的最高位不变，其余各位求反。

（3）补码：正数的补码与原码相同。

负数的补码为反码加1。

原码、反码的表示范围：-127～+127，补码的表示范围：-128～+127。

3、计算机中使用的编码（1）BCD码：每4位二进制数对应1位十进制数。

（2）ASCII码：7位二进制数表示字符。

0～9的ASCII码30H～39H，A的ASCII码41H，a的ASCII码61H。

第2章Mcs-51单片机的硬件结构考试知识点：1、Mcs-51单片机的内部逻辑结构单片机是把CPU、存储器、输入输出接口、定时/计数器和时钟电路集成到一块芯片上的微型计算机，主要由以下几个部分组成。

（1）中央处理器CPU包括运算器和控制器。

运算电路以ALU为核心，完成算术运算和逻辑运算，运算结果存放于ACC 中，运算结果的特征存放于PSW中。

控制电路是单片机的指挥控制部件，保证单片机各部分能自动而协调地工作。

程序计数器PC是一个16位寄存器，PC的内容为将要执行的下一条指令地址，具有自动加1功能，以实现程序的顺序执行。

（2）存储器分类：随机存取存储器RAM：能读能写，信息在关机后消失。

可分为静态RAM （SRAM）和动态RAM（DRAM）两种。

只读存储器：信息在关机后不会消失。

掩膜ROM：信息在出厂时由厂家一次性写入。

可编程PROM：信息由用户一次性写入。

r> 可擦除可编程EPROM：写入后的内容可由紫外线照射擦除。

单片机综合实训教案一、教学目标1. 了解单片机的基本概念、结构和原理。

2. 掌握单片机的编程方法和应用技巧。

3. 能够独立完成单片机系统的设计和调试。

二、教学内容1. 单片机概述单片机的定义和发展历程单片机的结构和组成部分2. 单片机编程基础单片机的指令系统编程语言和开发工具程序结构和编程规范3. 单片机应用系统设计系统需求分析硬件选型和电路设计软件设计和编程4. 单片机系统调试与优化调试方法和工具常见问题和解决方案系统性能优化技巧5. 单片机应用案例解析温度控制器设计智能家居系统设计控制系统设计三、教学方法1. 讲授法：讲解单片机的基本概念、原理和编程方法。

2. 实践法：动手操作单片机开发板，进行编程和系统设计。

3. 案例分析法：分析实际应用案例，理解单片机的应用场景。

4. 讨论法：分组讨论，解决实际问题和难点。

四、教学资源1. 教材：单片机原理与应用2. 实验设备：单片机开发板、编程器、调试器等3. 软件工具：Keil、MPLAB等编程软件4. 在线资源：相关教程、案例和答疑论坛五、教学评价1. 平时成绩：考察学生的出勤、提问和讨论情况。

2. 实验报告：评估学生的实践操作能力和编程水平。

3. 课程设计：评价学生的系统设计和调试能力。

4. 期末考试：测试学生对单片机知识的掌握程度。

六、教学安排1. 课时：共计32课时，其中理论讲授16课时，实验操作16课时。

2. 教学计划：第1-4课时：单片机概述及结构原理第5-8课时：单片机编程基础第9-12课时：单片机应用系统设计第13-16课时：单片机系统调试与优化第17-20课时：单片机应用案例解析第21-24课时：实践操作与实验第25-28课时：课程设计第29-32课时：期末复习与考试七、教学重点与难点1. 教学重点：单片机的基本概念、结构和原理。

单片机的编程方法和应用技巧。

单片机系统的设计、调试与优化。

2. 教学难点：单片机指令系统的理解与应用。

硬件电路设计与故障排除。

单片机技术教案(综合版)第一章：单片机概述1.1 单片机的定义与发展历程1.2 单片机的特点与应用领域1.3 单片机的组成部分及工作原理1.4 单片机的发展趋势与前景第二章：单片机编程基础2.1 计算机组成原理与数制转换2.2 单片机指令系统与编程语言2.3 程序设计的基本方法与技巧2.4 常用编程软件与开发工具第三章：单片机外部扩展与接口技术3.1 单片机外部存储器扩展3.2 并行接口与I/O口编程3.3 串行通信接口与MODBUS协议3.4 传感器与模拟信号处理第四章：单片机应用系统设计4.1 系统设计流程与方法4.2 硬件选型与系统架构设计4.3 软件设计与调试4.4 系统测试与优化第五章：单片机项目实践5.1 项目需求分析与规划5.2 硬件设计与搭建5.3 软件编程与调试5.4 项目总结与改进第六章：单片机中断与定时器/计数器应用6.1 中断系统原理与编程6.2 定时器/计数器功能与编程6.3 中断与定时器/计数器在应用系统中的应用案例6.4 中断与定时器/计数器的调试与优化第七章：单片机串口通信技术7.1 串口通信基础与协议7.2 单片机串口通信硬件设计7.3 串口通信软件编程与调试7.4 串口通信在实际应用中的案例分析第八章：单片机控制系统设计8.1 控制系统基础与分类8.2 单片机在控制系统中的应用8.3 常见控制算法与编程8.4 控制系统仿真与实际应用案例第九章：单片机在物联网中的应用9.1 物联网概述与架构9.2 单片机在物联网节点中的应用9.3 物联网通信协议与数据处理9.4 物联网项目实践与案例分析第十章：单片机技术综合实战与应用10.1 单片机技术在工业自动化中的应用10.2 单片机技术在智能家居中的应用10.3 单片机技术在医疗设备中的应用10.4 单片机技术在未来发展趋势中的角色与挑战重点和难点解析一、单片机概述重点：单片机的基本概念、特点与应用领域难点：单片机的组成部分及工作原理二、单片机编程基础重点：计算机组成原理与数制转换难点：单片机指令系统与编程语言、程序设计的基本方法与技巧三、单片机外部扩展与接口技术重点：单片机外部存储器扩展、并行接口与I/O口编程难点：串行通信接口与MODBUS协议、传感器与模拟信号处理四、单片机应用系统设计重点：系统设计流程与方法、硬件选型与系统架构设计难点：软件设计与调试、系统测试与优化五、单片机项目实践重点：项目需求分析与规划、硬件设计与搭建、软件编程与调试难点：项目总结与改进六、单片机中断与定时器/计数器应用重点：中断系统原理与编程、定时器/计数器功能与编程难点：中断与定时器/计数器在应用系统中的应用案例、中断与定时器/计数器的调试与优化七、单片机串口通信技术重点：串口通信基础与协议、单片机串口通信硬件设计难点：串口通信软件编程与调试、串口通信在实际应用中的案例分析八、单片机控制系统设计重点：控制系统基础与分类、单片机在控制系统中的应用难点：常见控制算法与编程、控制系统仿真与实际应用案例九、单片机在物联网中的应用重点：物联网概述与架构、单片机在物联网节点中的应用难点：物联网通信协议与数据处理、物联网项目实践与案例分析十、单片机技术综合实战与应用重点：单片机技术在工业自动化中的应用、单片机技术在智能家居中的应用、单片机技术在医疗设备中的应用难点：单片机技术在未来发展趋势中的角色与挑战全文总结：本教案全面介绍了单片机技术的基本概念、编程基础、外部扩展与接口技术、应用系统设计以及实际项目实践等方面。

单片机教案(讲稿)第一章：单片机概述一、教学目标1. 了解单片机的定义、发展历程和分类。

2. 掌握单片机的主要性能指标和应用领域。

3. 了解单片机的基本组成原理。

二、教学内容1. 单片机的定义和发展历程。

2. 单片机的分类及特点。

3. 单片机的主要性能指标。

4. 单片机的应用领域。

5. 单片机的基本组成原理。

三、教学方法采用讲解、演示、互动提问等方式进行教学。

四、教学步骤1. 引入话题：什么是单片机？2. 讲解单片机的定义和发展历程。

3. 讲解单片机的分类及特点。

4. 讲解单片机的主要性能指标。

5. 讲解单片机的应用领域。

6. 讲解单片机的基本组成原理。

7. 互动环节：学生提问，教师解答。

五、课后作业2. 思考题：简述单片机的基本组成原理。

第二章：单片机的基本组成原理一、教学目标1. 掌握单片机的基本组成原理。

2. 了解单片机的内部结构及功能。

3. 掌握单片机的引脚分配及作用。

二、教学内容1. 单片机的基本组成原理。

2. 单片机的内部结构及功能。

3. 单片机的引脚分配及作用。

三、教学方法采用讲解、演示、互动提问等方式进行教学。

四、教学步骤1. 引入话题：单片机是如何工作的？2. 讲解单片机的基本组成原理。

3. 讲解单片机的内部结构及功能。

4. 讲解单片机的引脚分配及作用。

5. 互动环节：学生提问，教师解答。

五、课后作业2. 思考题：简述单片机的引脚分配及作用。

第三章：单片机编程基础一、教学目标1. 掌握单片机的编程语言。

2. 熟悉单片机的指令系统。

3. 学会编写简单的单片机程序。

二、教学内容1. 单片机的编程语言。

2. 单片机的指令系统。

3. 编写简单的单片机程序。

三、教学方法采用讲解、演示、互动提问等方式进行教学。

四、教学步骤1. 引入话题：如何编写单片机程序？2. 讲解单片机的编程语言。

3. 讲解单片机的指令系统。

4. 演示如何编写简单的单片机程序。

5. 互动环节：学生提问，教师解答。

五、课后作业2. 练习题：编写一个简单的单片机程序，实现某种功能。

单片机复习教案期末必备教案首页第二章MCS-51单片微型计算机的结构第一节MCS-51单片机的逻辑结构及信号引脚一、MCS-51 单片机的结构框图二、MCS-51单片机的逻辑结构1、中央处理器（CPU)中央处理器简称CPU，是单片机的核心，完成运算和控制操作。

按其功能，中央处理器包括运算器和控制器两部分电路。

1）、运算器电路功能：单片机的运算部件，用于实现算术和逻辑运算。

2）、控制器电路功能：单片机的指挥控制部件，保证单片机各部分能自动而协调地工作。

2、内部数据存储器组成：RAM（128×8）和RAM地址寄存器等。

功能：用于存放可读写的数据。

3、内部程序存储器组成：ROM（4K×8）)和程序地址寄存器等。

功能：用于存放程序和原始数据。

4、定时器／计数器80C51共有两个16位的定时器／计数器。

功能：实现定时或计数功能，并以其定时或计数结果对单片机进行控制，以满足控制应用的需要。

5、并行I/O口MCS-51共有4个8位的I/O口（P0、P1、P2、P3）功能：实现数据的并行输入输出。

6、串行口MCS- 51单片机有一个全双工的串行口。

功能；以实现单片机和其它数据设备之间的串行数据传送。

7、中断控制系统80C51共有5个中断源，即外中断2个，定时／计数中断2个，串行中断1个。

全部中断分为高级和低级共两个优先级别。

8、时钟电路MCS- 51芯片的内部有时钟电路，但石英晶体和微调电容需外接。

功能：时钟电路为单片机产生时钟脉冲序列。

典型的晶振频率：6MHz、11.0592MHz、12MHz。

9、位处理器位处理器称为布尔处理器。

功能：以状态寄存器中的进位标志位C为累加位，可进行各种位操作。

10、总线总线：连接计算机各部件的一组公共信号线。

分类：地址总线、数据总线和控制总线。

作用：减少了单片机的连线和引脚，提高了集成度和可靠性。

三、MCS-51的信号引脚80C51是标准的40引脚双列直插式集成电路芯片，引脚排列如图所示。

单片机原理及应用电子教案第一章：单片机概述教学目标：1. 了解单片机的定义、发展历程和分类。

2. 掌握单片机的基本组成原理和特点。

3. 熟悉单片机在现代工业中的应用领域。

教学内容：1. 单片机的定义和发展历程。

2. 单片机的分类及特点。

3. 单片机的基本组成原理。

4. 单片机在现代工业中的应用领域。

教学方法：1. 采用讲授法，讲解单片机的定义、发展历程和分类。

2. 采用演示法，展示单片机的组成原理和特点。

3. 采用案例分析法，介绍单片机在现代工业中的应用实例。

教学评估：2. 课堂讨论：组织学生就单片机在现代工业中的应用进行课堂讨论，分享各自的观点。

第二章：单片机的基本组成原理教学目标：1. 了解单片机的基本组成原理。

2. 掌握单片机的核心部件及其功能。

3. 熟悉单片机的输入/输出接口。

教学内容：1. 单片机的基本组成原理。

2. 单片机的核心部件：中央处理器（CPU）、存储器、定时器/计数器、中断控制器等。

3. 单片机的输入/输出接口。

教学方法：1. 采用讲授法，讲解单片机的基本组成原理。

2. 采用实物展示法，展示单片机的核心部件及其功能。

3. 采用实验法，让学生动手操作单片机的输入/输出接口。

教学评估：1. 课后作业：要求学生绘制单片机的基本组成原理图。

2. 实验报告：评估学生在实验过程中的操作能力和对输入/输出接口的理解程度。

第三章：单片机的编程语言及编程方法教学目标：1. 了解单片机的编程语言。

2. 掌握单片机编程的基本方法。

3. 熟悉单片机编程技巧及常见问题解决方法。

教学内容：1. 单片机的编程语言：汇编语言、C语言等。

2. 单片机编程的基本方法：顺序编程、分支编程、循环编程等。

3. 单片机编程技巧及常见问题解决方法。

教学方法：1. 采用讲授法，讲解单片机的编程语言及编程方法。

2. 采用案例教学法，分析单片机编程技巧及常见问题。

3. 采用上机实践法，让学生动手编写单片机程序。

教学评估：1. 课后作业：要求学生编写简单的单片机程序。

单片机技术教案(综合版)第一章：单片机概述1.1 单片机的定义与发展历程讲解单片机的概念，让学生了解单片机是一种集成电路芯片，具有微处理器的功能。

介绍单片机的发展历程，让学生了解单片机技术的进步。

1.2 单片机的组成与结构讲解单片机的组成与结构，包括中央处理器、存储器、输入输出接口等部分。

通过实物展示或图示，让学生更直观地了解单片机的内部结构。

1.3 单片机的工作原理与应用领域讲解单片机的工作原理，包括指令执行、数据处理等过程。

介绍单片机的应用领域，让学生了解单片机在实际生产与生活中的应用。

第二章：单片机编程基础2.1 汇编语言编程讲解汇编语言的基本概念与语法规则。

通过举例，让学生掌握汇编语言的编程方法。

2.2 C语言编程讲解C语言的基本概念与语法规则。

通过举例，让学生掌握C语言的编程方法。

2.3 单片机程序的与调试讲解单片机程序的方法，包括使用编程器或编程软件。

介绍单片机程序的调试方法，让学生了解如何检查与修正程序错误。

第三章：单片机的输入输出控制3.1 数码管显示讲解数码管的结构与工作原理。

通过举例，让学生掌握数码管的显示控制方法。

3.2 键盘输入讲解键盘的工作原理与接口电路。

通过举例，让学生掌握键盘输入的控制方法。

3.3 电机控制讲解电机的工作原理与接口电路。

通过举例，让学生掌握电机的控制方法。

第四章：单片机与外部设备通信4.1 串口通信讲解串口通信的基本概念与协议。

通过举例，让学生掌握单片机与外部设备进行串口通信的方法。

4.2 无线通信讲解无线通信的基本概念与技术。

通过举例，让学生掌握单片机与外部设备进行无线通信的方法。

4.3 网络通信讲解网络通信的基本概念与技术。

通过举例，让学生掌握单片机与外部设备进行网络通信的方法。

第五章：单片机应用系统设计与实践5.1 单片机应用系统设计流程讲解单片机应用系统设计的流程，包括需求分析、硬件选型、软件设计等环节。

通过实例，让学生了解单片机应用系统设计的全过程。

单片机技术教案(综合版)第一章：单片机概述教学目标：1. 了解单片机的定义、发展历程和分类。

2. 掌握单片机的基本组成原理和应用领域。

3. 熟悉常见单片机的性能参数和选型原则。

教学内容：1. 单片机的定义和发展历程。

2. 单片机的分类和特点。

3. 单片机的基本组成原理。

4. 单片机的应用领域。

5. 常见单片机的性能参数和选型原则。

教学方法：1. 讲授法：讲解单片机的定义、发展历程和分类。

2. 案例分析法：分析单片机的应用领域和选型实例。

3. 讨论法：探讨单片机的组成原理和特点。

教学资源：1. 课件：介绍单片机的定义、发展历程、分类和应用领域。

2. 实例：展示单片机的应用实例和选型原则。

教学评估：1. 课堂问答：检查学生对单片机定义、发展历程和分类的掌握情况。

2. 小组讨论：评估学生对单片机应用领域和选型原则的理解程度。

教学目标：1. 掌握单片机编程的基本概念和流程。

2. 熟悉单片机的指令系统及其分类。

3. 学习单片机编程语言和开发工具。

教学内容：1. 单片机编程的基本概念和流程。

2. 单片机的指令系统：数据传送指令、逻辑操作指令、算术操作指令、控制指令等。

3. 单片机编程语言：汇编语言、C语言、Basic语言等。

4. 单片机开发工具：Keil、MPLAB、CCS等。

教学方法：1. 讲授法：讲解单片机编程的基本概念和流程。

2. 案例分析法：分析单片机指令系统的应用实例。

3. 实践操作法：练习单片机编程语言和开发工具的使用。

教学资源：1. 课件：介绍单片机编程的基本概念、指令系统和编程语言。

2. 实例：展示单片机指令系统的应用实例。

3. 开发工具：提供Keil、MPLAB、CCS等单片机开发工具的使用教程。

教学评估：1. 课堂问答：检查学生对单片机编程基本概念和流程的掌握情况。

2. 编程练习：评估学生对单片机指令系统和编程语言的应用能力。

教学目标：1. 掌握单片机接口技术的基本概念和分类。

2. 熟悉并行接口、串行接口、模拟接口等常见接口技术。
