钢筋混凝土圆管涵标准图

涵洞施工钢筋混凝土圆管涵

13
涵洞施工
（二）盖板涵施工盖板涵施工流程
施工准备→基坑开挖→基底夯实→基础及垫层施工→基础钢筋制安→基础模板安装→基础砼浇注→涵身钢筋制安→ 涵身模板安装→涵身砼浇注→预制，吊装盖板（现浇盖板） →附属工程施工。
14
涵洞施工
（二）盖板涵施工（1）施工准备：开工前，根据设计图纸，结合现场实际地形、地质情况，对涵洞、通道的位置、方向、基底尺寸、高程等进行复核、定位。当涵底设计高、涵位、角度等与实际不符时，经报请设计单位、监理同意后，根据实际作适当调整。
任务一涵洞施工
知识
掌握涵洞的类型与特点
目标
掌握各种涵洞的施工要点
能够编写涵洞施工方案
能力目标
能够看懂涵洞图纸
1
涵洞施工一、涵洞分类及构造源自是公路工程中的小型构造物，虽然在总造价中，其所占比例很小，但涵洞施工质量好坏，直接影响到公路工程的整体质量及使用性能，以及周围农田的灌溉、排水。
注意：基底的承载力试验一般采用轻型动力触探即可测定，基底承载力值及地质情况在涵洞设计图纸上会专门说明，如若基底地质情况与设计不符或承载力不能满足设计要求，必须请设代过来进行变更确认。
9
涵洞施工
3）涵身施工涵管由定点厂家预制，检验合格后运至工地。基础强度合格后方可进行管节安装。管节安装，应先在基础上标示出涵管的中心线，并先安装进、出水口处的端部管节以控制涵管全长，然后逐节安装中部管节。并保持整体轴线不出现偏位。各相邻管节应保持底面不出现错口，安装时应用水平尺对接头处进行检查。相邻管节的接缝宽度应不大于1～2厘米。涵管装卸、安装机具及存放场地必须得到经监理工程师的许可。
钢筋砼盖板采用吊车安装。安装时盖板支承处用砂浆抹平，盖板用钢丝绳捆绑起吊，吊装位置设在距两端40cm处。

钢筋砼圆管涵通用图

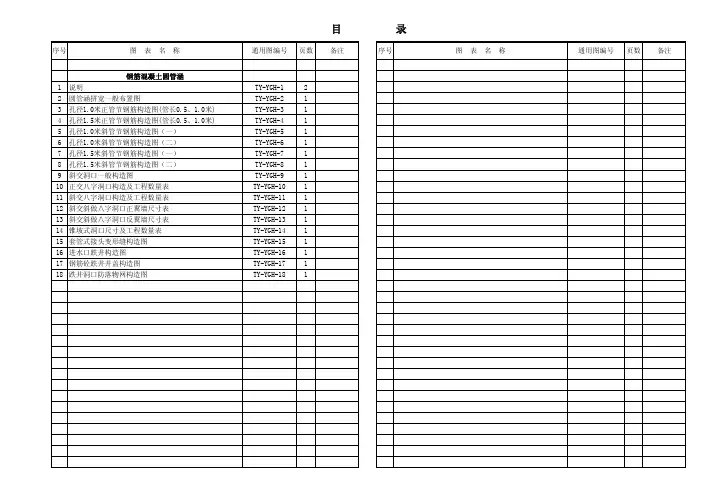

目录序号图表名称通用图编号页数备注序号图表名称通用图编号页数备注钢筋混凝土圆管涵1说明TY-YGH-122圆管涵拼宽一般布置图TY-YGH-213孔径1.0米正管节钢筋构造图(管长0.5、1.0米)TY-YGH-314孔径1.5米正管节钢筋构造图(管长0.5、1.0米)TY-YGH-415孔径1.0米斜管节钢筋构造图（一）TY-YGH-516孔径1.0米斜管节钢筋构造图（二）TY-YGH-617孔径1.5米斜管节钢筋构造图（一）TY-YGH-718孔径1.5米斜管节钢筋构造图（二）TY-YGH-819斜交洞口一般构造图TY-YGH-9110正交八字洞口构造及工程数量表TY-YGH-10111斜交八字洞口构造及工程数量表TY-YGH-11112斜交斜做八字洞口正翼墙尺寸表TY-YGH-12113斜交斜做八字洞口反翼墙尺寸表TY-YGH-13114锥坡式洞口尺寸及工程数量表TY-YGH-14115套管式接头变形缝构造图TY-YGH-15116进水口跌井构造图TY-YGH-16117钢筋砼跌井井盖构造图TY-YGH-17118跌井洞口防落物网构造图TY-YGH-181南昌至樟树高速公路改扩建工程桥涵通用图第1页共2页 TY-YGH-1钢筋砼圆管涵设计说明一、技术标准及设计规范（一）中华人民共和国交通部标准《公路工程技术标准》JTG B01—2003（二）中华人民共和国交通部标准《公路桥涵设计通用规范》JTG D60—2004（三）中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004（四）中华人民共和国交通部标准《公路砖石及混凝土桥涵设计规范》JTJ D61—2005（五）中华人民共和国交通部标准《公路桥涵地基与基础设计规范》JTG D63—2007（六）中华人民共和国交通部标准《公路桥涵施工技术规范》JTJ041—2000二、技术指标（一）孔径：φ1.00、φ1.50m。

钢筋混凝土管涵简介

JIANJI
展示
JIANJI
施工工序: 测量放样→基坑开挖→基坑承载力检测→绑扎基础钢筋及涵身钢筋→预埋安装模板→分块浇筑底板混凝土→绑扎涵身钢筋、安装模板→分段浇筑涵身混凝土→安装满堂脚手架、盖板底模板→绑扎盖板钢筋、立模板→浇筑盖板混凝土→洞口堆砌及八字墙施工→填塞封闭盖板缝沉降缝沥青麻絮填塞及外侧沥青布封闭涵身外壁及盖板上表面刷沥青防水剂→涵台背回填。其中包过圆管涵、钢筋砼圆管涵、钢筋混凝土管涵、管涵施工、钢筋混凝土圆管涵、预制圆管涵、涵道管、波纹管涵、水泥管涵、预应力混凝土管、预力钢铜混凝土管、预应力钢筋混凝土管。
JIANJI
JIANJI
顶管施工：顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的
管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间，建基专业顶管施工。
Diagram
•建基产品技术
•1垂直加压至外径的40%，立即卸荷，试样不破裂，不分层。 •2温度在0℃，高度1M的条件下，用重量为1Kg的重锤，冲击10次，应九次以上无开裂。 •3、内壁均匀光滑，透水孔均匀地打在波谷高度的1/2以下，打在波谷高度1/2以上的孔数不大于总数的10%。 •4、透水面积≥45cm2/M。 •5、纵向回缩率≤3.0%。 •6、弯曲度%≤2。 •7、环刚度≥6.3KN/ m2
JIANJI
主要用途：
1. 高速公路纵向、横向排水及透水； 2. 高速公路各种档土墙背面及边沟垂直、水平排水； 3. 隧道、地下道之排水； 4. 市政工程、净水厂、污水厂、垃圾场等给排水； 5. 高尔夫球场、运动场、公园等休歇绿地之排水； 6. 山坡地开发边坡水土保持； 7. 整地工程之地下排水；。

钢筋砼圆管涵通用图

目录序号图表名称通用图编号页数备注序号图表名称通用图编号页数备注钢筋混凝土圆管涵1说明TY-YGH-122圆管涵拼宽一般布置图TY-YGH-213孔径1.0米正管节钢筋构造图(管长0.5、1.0米)TY-YGH-314孔径1.5米正管节钢筋构造图(管长0.5、1.0米)TY-YGH-415孔径1.0米斜管节钢筋构造图（一）TY-YGH-516孔径1.0米斜管节钢筋构造图（二）TY-YGH-617孔径1.5米斜管节钢筋构造图（一）TY-YGH-718孔径1.5米斜管节钢筋构造图（二）TY-YGH-819斜交洞口一般构造图TY-YGH-9110正交八字洞口构造及工程数量表TY-YGH-10111斜交八字洞口构造及工程数量表TY-YGH-11112斜交斜做八字洞口正翼墙尺寸表TY-YGH-12113斜交斜做八字洞口反翼墙尺寸表TY-YGH-13114锥坡式洞口尺寸及工程数量表TY-YGH-14115套管式接头变形缝构造图TY-YGH-15116进水口跌井构造图TY-YGH-16117钢筋砼跌井井盖构造图TY-YGH-17118跌井洞口防落物网构造图TY-YGH-181南昌至樟树高速公路改扩建工程桥涵通用图第1页共2页 TY-YGH-1钢筋砼圆管涵设计说明一、技术标准及设计规范（一）中华人民共和国交通部标准《公路工程技术标准》JTG B01—2003（二）中华人民共和国交通部标准《公路桥涵设计通用规范》JTG D60—2004（三）中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004（四）中华人民共和国交通部标准《公路砖石及混凝土桥涵设计规范》JTJ D61—2005（五）中华人民共和国交通部标准《公路桥涵地基与基础设计规范》JTG D63—2007（六）中华人民共和国交通部标准《公路桥涵施工技术规范》JTJ041—2000二、技术指标（一）孔径：φ1.00、φ1.50m。

涵洞图纸（施工图阶段），两种不同类型的涵洞，包含配筋图

220040020002002000D1500300030002000D3000300010001000H200010002005003000300010005005001000500500500200010001000100010001000100010005005005002000300030003000400400560040010001000≥10002000堤顶1:1.51:1.75填土层23441:1.751:1.75堤顶11A型涵洞平面图1:2001:2001 - 14 - 41:50堤顶A型涵洞(1/2)A型涵洞(2/2)1:50C20混凝土3 - 350050排水孔φ1000钢筋混凝土盖板1000200300M10浆砌石1:2水泥砂浆勾缝200300x300x60无砂混凝土2001:0.55 51:253φ8@30053φ8@3001:50Φ16@125153φ8@300 φ为级钢筋, Φ为级钢筋，C20混凝土。2.材料 M10水泥砂浆浆砌石用1:2水泥砂浆勾缝。5.涵洞底板和侧墙置于回填土上方时填方压实密实度不小于94%。6.3个A型涵1m,说明：1.图中尺寸单位为mm。3.混凝土保护层厚2５mm。钢筋1212kg，砂卵石40m，挖方3042m,填方1190m. 3ⅡⅠ31:1.51:1.5400500原地面预制钢筋混凝土管M10堤顶500预制钢筋混凝土排水涵管（设计压力大于0.12MPa)δ1:50δD+5DC20混凝土3002001:1.5堤顶B型涵洞平面图1:100111:1002233M10堤顶1 - 12 - 21:503 - 31:1.51:1.5钢筋混凝土盖板钢筋图原地面1:1.51:1.51:1.5Φ10@2002Φ10@2002Φ16@12531322344324001:1.54001000M101:1.51:1.51:0.4堤坡面1:0.42——21:50M10M10500500500M1010001:1.51:1.5500500500M101:1.51:1.5B型涵洞4.涵洞埋入深度距离原地面1m。5005001:1.51:1.5C20混凝土200厚砂卵石垫层200厚砂卵石垫层C20混凝土4004004.涵洞底板和侧墙置于回填土上方时填方压实密实度不小于94%。5.8个B型涵洞工程量总计： M10浆砌石1620m ,C20混凝土62m,挖方5632m,332.材料 M10水泥砂浆浆砌石用1:2水泥砂浆勾缝。3.涵洞埋入深度距离原地面不小于1m。说明：1.图中尺寸单位为mm。6001:0.4400400200400400200厚砂卵石垫层C20混凝土400200400专业姓名日期日期专业姓名专业姓名日期日期专业姓名专业姓名日期日期专业姓名Φ10@200400说明：1.图中尺寸单位为mm。5.涵洞底板和侧墙置于回填土上方时填方压实密实度不小于94%。4.涵洞埋入深度距离原地面1m。3.混凝土保护层厚2５mm。2.材料 M10水泥砂浆浆砌石用1:2水泥砂浆勾缝。 φ为级钢筋, Φ为级钢筋，C20混凝土。ⅠⅡ400500050004004000.4H+900825024002400335000700070003填方1500m.33200040022002000≥1000100010004005600400400300030003000200010005001000100050050010001000100010002000500500500100050050010003000300050020010002000H1000100030003000D2000300030001500D2002000

圆管涵表示方法

圆管涵表示方法

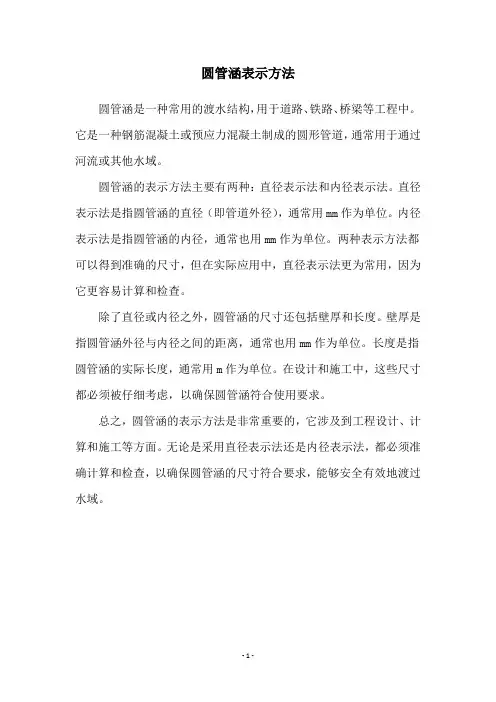

圆管涵是一种常用的渡水结构，用于道路、铁路、桥梁等工程中。

它是一种钢筋混凝土或预应力混凝土制成的圆形管道，通常用于通过河流或其他水域。

圆管涵的表示方法主要有两种：直径表示法和内径表示法。

直径表示法是指圆管涵的直径（即管道外径），通常用mm作为单位。

内径表示法是指圆管涵的内径，通常也用mm作为单位。

两种表示方法都可以得到准确的尺寸，但在实际应用中，直径表示法更为常用，因为它更容易计算和检查。

除了直径或内径之外，圆管涵的尺寸还包括壁厚和长度。

壁厚是指圆管涵外径与内径之间的距离，通常也用mm作为单位。

长度是指圆管涵的实际长度，通常用m作为单位。

在设计和施工中，这些尺寸都必须被仔细考虑，以确保圆管涵符合使用要求。

总之，圆管涵的表示方法是非常重要的，它涉及到工程设计、计算和施工等方面。

无论是采用直径表示法还是内径表示法，都必须准确计算和检查，以确保圆管涵的尺寸符合要求，能够安全有效地渡过水域。

- 1 -。

造价实战-涵洞工程之圆管涵(附施工图解、工艺、造价编制)

纵横呆瓜造价编辑第二小组：
纵横—秋培 qq ： 1522003521 纵横—小君 qq ： 3157215756 纵横—静静 qq ： 2912114811
邮箱 : 1522003521@ 邮箱 : 3157215756@ 邮箱 : 2912114811@
纵横造价管理研究中心 2015
3. 支付子目
子目号
子目名称
419-1 单孔钢筋混凝土圆管涵（ Φ…m ）
419-2 双孔钢筋混凝土圆管涵（ Φ…m ）
419-3 钢筋混凝土圆管倒虹吸涵（ Φ…m ）
注：圆管涵按不同的直径分列
单位 m m m
编制办法﹒附录四
2 涵洞工程
1 钢筋混凝土管涵
1 1-Φ1.0m 圆管涵 2 1-Φ1.5m 圆管涵 3 倒虹吸管 ……
2. 套选定额（所选定额仅作参考）
基坑开挖
定额套选
4-1-3-3
工程量
汽车运土铺砂砾垫层管座混凝土
定额套选
1-1-11-14
定套额选4-11-5-1
工程量
定额套选
4-7-5-5
工程量
管节预制管节钢筋管节运输
定额套选
4-7-4-1
工程量
定额套选
4-7-4-3
工程量
定额套选
4-8-3-7
m/ 道按不同的结构类型分节
m/ 道
按管径和单、双孔划分细目
m/ 道 m/ 道 m/ 道
结合图纸套定额
为方便操作，演示过程中将借助软件实现
图纸 1 （施工图设计）
数据放大
图纸 2 （施工图设计）
断面放大
注意图纸中给出的信息
实例步骤

216-1-c单孔II级钢筋混凝土圆管涵,Φ0.8m

1-2-1-3 人工挖沟硬土 1000à
4-1-1-1 人工挖基坑深3m内干处土 1000à
4-1-1-7 人工挖石方 1000à
4-11-11-1 混凝土搅拌机拌和(250L内) 10à
4-11-11-16 1t机动翻斗车运100m 100à
216-1-b 钢筋混凝土盖板：
4-7-9-1 预制矩形板混凝土(跨径4m内)
4-7-10-2 起重机安装矩形板
4-7-9-3 矩形板钢筋
4-7-28-2 预制桥涵缘(帽)石混凝土钢模
4-11-7-13 沥青麻絮伸缩缝
4-11-4-4 沥青油毡防水层
4-5-2-1 基础、护底、截水墙
4-5-2-5 实体式台、墙高10m内
4-11-5-1 填砂砾(砂)垫层
5-1-10-2 浆砌片石护坡
45-2-1 基础、护底、截水墙 10à
5-1-10-2 浆砌片石护坡 10à
5-1-15-7 浆砌片石墙身 10à
5-1-15-5 浆砌片石基础 10à
1-1-7-2 夯土机夯实 1000à
5-1-12-1 人工陆上抛填 100à
216-1-c单孔II级钢筋混凝土圆管涵，Φ0.8m（参考下）：
4-7-4-1 预制φ1m内混凝土 10à
4-7-4-3 普通钢筋 1t
4-7-5-3 起重机安装φ1.0m内圆管涵 10à
4-8-3-9 8t内汽车式起重机装卸6.14km 100à
4-11-11-1 混凝土搅拌机拌和(250L内) 10à
4-1-3-3 基坑≤1500m3 1.0m3内挖掘机挖土
4-11-6-17 水泥砂浆抹面(厚2cm)

YK287+800圆涵管

德至张家界高速公路袁志设计复核审核2003.4图号日期第 1 页共 3 页100HI洞口铺砌510I平面602080截水墙801204060601:1.520100220侧墙身144侧墙基础纵断面基座垫层1:2 1.本图尺寸均以厘米计；比例为1：1000； 3.基础垫层厚度从管外底至基底为t，其值的使用情况如下：当t=0时，用于卵石、砾石、粗中砂和整体岩层地基；当t=15cm时，用于压砂土、粘土及破碎岩层地基；当t=30cm时，用于干燥地区之粘土、亚粘土、 4.图中“特别夯实区”系指管中心以下的填土，夯实25092I-I截面1208046443.75:122060 2.洞口路堤视实际情况设置；压砂土及细砂的地基；度应在90说明： 28管顶素土区1:2%以上。250600424洞身断面1:1特别夯实区2%%3250202060缘石484250洞口侧面6030012080600毕业设计-钢筋混凝土圆管涵-29林小小钢筋混凝土圆管涵设计图设计证号描图审查设计制图校核核定批准长沙理工大学继续教育学院毕业设计公路工程CAD图号比例1:2000日期2008.04部分设计初步公路

钢筋混凝土圆管涵标准图

合集下载

涵洞施工钢筋混凝土圆管涵

钢筋砼圆管涵通用图

钢筋混凝土管涵简介

钢筋砼圆管涵通用图

涵洞图纸（施工图阶段），两种不同类型的涵洞，包含配筋图

圆管涵表示方法

造价实战-涵洞工程之圆管涵(附施工图解、工艺、造价编制)

216-1-c单孔II级钢筋混凝土圆管涵,Φ0.8m

YK287+800圆涵管
