高中物理-《变压器》教学设计

一、教案基本信息教案名称：变压器及电能的输送教案学科领域：物理学年级/课程：高中物理教学时间：2课时二、教学目标1. 让学生了解变压器的工作原理及其在电力系统中的应用。

2. 使学生掌握电能输送的基本公式，理解电能损耗的原理。

3. 培养学生运用物理知识解决实际问题的能力。

三、教学内容1. 变压器的工作原理2. 变压器的种类与应用3. 电能输送的基本公式4. 电能损耗的原理与计算5. 实例分析：如何降低电能损耗四、教学过程1. 导入：通过展示电力系统中变压器的图片，引发学生对变压器的兴趣，进而引入本节课的主题。

2. 讲解变压器的工作原理：利用图示和模型，详细讲解变压器的工作原理及其内部结构。

3. 介绍变压器的种类与应用：列举不同种类的变压器，并说明其在电力系统中的应用。

4. 讲解电能输送的基本公式：介绍电能输送的基本公式，解释其中各参数的含义。

5. 讲解电能损耗的原理：通过公式推导，解释电能损耗的原因。

6. 计算电能损耗：让学生运用所学知识，计算实际生活中的电能损耗。

7. 实例分析：引导学生运用所学知识分析实际问题，探讨如何降低电能损耗。

8. 课堂小结：回顾本节课所学内容，总结变压器及电能输送的关键点。

9. 作业布置：布置相关练习题，巩固所学知识。

10. 教学反思：根据学生反馈，调整教学方法，提高教学效果。

五、教学评价1. 学生能熟练解释变压器的工作原理及其在电力系统中的应用。

2. 学生能掌握电能输送的基本公式，并运用其解决实际问题。

3. 学生能理解电能损耗的原理，并提出降低电能损耗的方法。

4. 学生对电力系统中的变压器有更深入的了解，能将其与实际生活相结合。

六、教学目标1. 使学生了解变压器在不同电压等级中的应用，以及其对电力系统稳定运行的重要性。

2. 培养学生运用物理知识分析电力系统中电能损耗的能力，并提出降低损耗的方法。

七、教学内容1. 变压器在不同电压等级中的应用2. 电力系统中的电能损耗分析3. 降低电能损耗的方法与技术八、教学过程1. 导入：通过展示电力系统中不同电压等级的变压器图片，引发学生对变压器应用的思考，进而引入本节课的主题。

高中物理变压器教案（精选3篇）高中物理变压器教案1★新课标要求（一）知识与技能1•知道变压器的构造，了解变压器的工作原理。

2•理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。

（二）过程与方法在探究变压比和匝数比的关系中培养学生运用物理理想化模型分析问题、解决问题的能力。

（三）情感、态度与价值观1•使学生体会到能量守恒定律是普遍适用的。

2•培养学生实事求是的科学态度。

★教学重点探究变压比和匝数比的关系。

★教学难点探究变压比和匝数比的关系。

★教学方法实验探究法、阅读法、讲解法。

★教学工具学生电源、可拆变压器、交流电压表、交流电流表、灯泡★教学过程（一）引入新课师：在实际应用中，常常需要改变交流的电压。

大型发电机发出的交流，电压有几万伏，而远距离输电却需要高达几十万伏的电压。

各种用电设备所需的电压也各不相同。

电灯、电饭煲、洗衣机等家用电器需要220V的电压，机床上的照明灯需要36V的安全电压。

一般半导体收音机的电源电压不超过10V,而电视机显像管却需要10000V以上的高电压。

交流便于改变电压，以适应各种不同需要。

变压器就是改变交流电压的设备。

这节课我们学习变压器的有关知识。

（二）进行新课1・变压器的原理思考与讨论：师：按上图所示连接好电路，接通电源，观察灯泡是否发光。

生：灯泡亮了。

师：两个线圈并没有直接接触，灯泡为什么亮了呢？这个实验说明了什么？生1：当一个线圈中同交变电流时，变化的电流产生变化的磁场，变化的磁场在另一个线圈中激起感生电场，从而产生感生电动势，灯泡中有了感应电流，故灯泡发光。

生2：实验说明，通过互感现象，电源的能量可以从一个线圈传输给另一个线圈。

师：变压器就是由闭合铁芯和绕在铁芯上的两个线圈构成的。

一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）。

两个线圈都是绝缘导线绕制成的。

铁芯由涂有绝缘漆的硅钢片叠合而成。

师：画出变压器的结构示意图和符号，互感现象时变压器工作的基础。

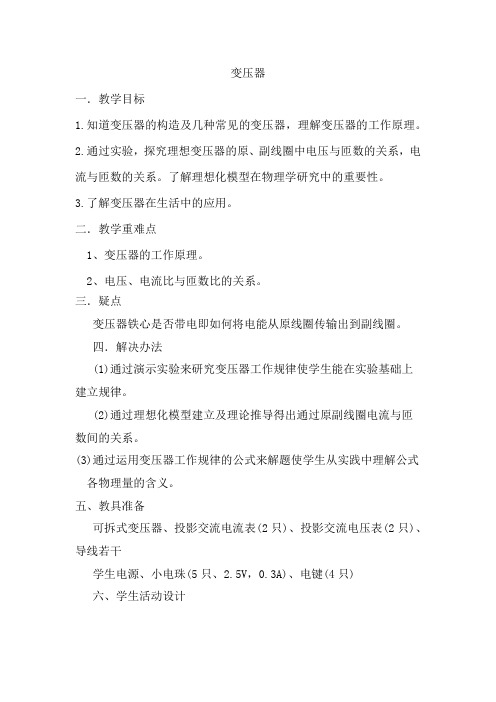

变压器一．教学目标1.知道变压器的构造及几种常见的变压器，理解变压器的工作原理。

2.通过实验，探究理想变压器的原、副线圈中电压与匝数的关系，电流与匝数的关系。

了解理想化模型在物理学研究中的重要性。

3.了解变压器在生活中的应用。

二．教学重难点1、变压器的工作原理。

2、电压、电流比与匝数比的关系。

三．疑点变压器铁心是否带电即如何将电能从原线圈传输出到副线圈。

四．解决办法(1)通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律。

(2)通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系。

(3)通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义。

五、教具准备可拆式变压器、投影交流电流表(2只)、投影交流电压表(2只)、导线若干学生电源、小电珠(5只、2.5V，0.3A)、电键(4只)六、学生活动设计1．通过参与演示实验观察、数据处理、得出结论的全过程，使学生获得新知识。

2．通过提问引发学生思考，并应用学到的知识来解决实际问题。

4．通过练习掌握公式的应用及理解公式各物理量的含义。

七、教学过程1．引入新课幻灯打出一组数据从以上表格可看到各类用电器额定工作电压往往不同，可我们国家民用统一供电均为220V，那这些元件是如何正常工作的呢？出示已拆录音机，指出变压器。

这就靠我们这节将要学习的变压器来实现升压、降压，从而使我们各类用电器在供电电压220V以下都能正常工作。

出示可拆式变压器2．讲授新课一．我们先来了解变压器的构造，请同学观察实物并回答变压器由哪些部分组成。

变压器由一个闭合铁心和两个绕在铁心上的线圈组成。

闭合铁心是由极薄彼此绝缘的硅钢片叠压而成，现在我们用符号来表示变压器。

其中与电源连接叫原线圈，也叫初级线圈。

另一个与负载连接叫副线圈，也叫次级线圈。

二．接下来我们再来研究变压器的工作原理。

原副线圈都是用绝缘导线绕成，原副线圈彼此间没有直接关系。

但闭合铁芯使原副线圈发生了联系。

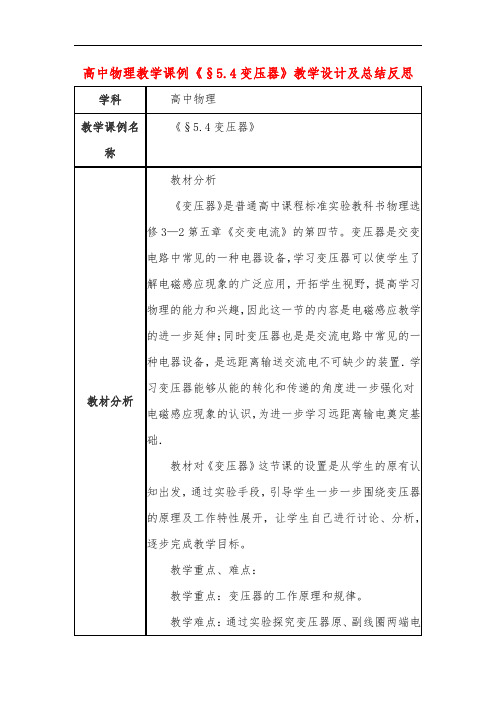

高中物理教学课例《变压器》教学设计及总结反思学科教学课例名称高中物理《变压器》《变压器》这一节在物理的学习过程中起着承上启下的重要作用，是本章重点内容，也是高考的热点之一。

教材分析教学目标变压器是沟通电路中常见的设备,它原理是电磁感应现象，是电磁感应教学的进一步延长，同时，是远距离输电中的必要装置，学习《变压器》将为远距离输电奠定根底。

1.物理观念：(1)知道变压器的构造，了解变压器的工作原理。

(2)理解抱负变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。

(3)了解变压器在生活中的应用。

2.科学思维：运用所学的互感现象的学问解释变压器的工作原理。

并体会到能量守恒定律是普遍适用的。

3.科学探究：在探究变压比和匝数比的关系中培育学生运用物理抱负化模型分析问题、解决问题的力气。

4.科学态度与责任：激发学生对科学的兴趣和热忱，使他们了解变压器在生活中的应用。

了解抱负化模型在物理学争论中的重要性。

本班学生根底极差，对变压器会感觉比较生疏，对前面电磁感应还不是特别理解，但已有确定的印象，需学生学习力气分析教学策略选择与设计要教师在讲解变压器原理时需要多引导，让学生在电磁感应理论的根底上理解什么是互感现象？为什么原、副线圈之间没有载流导线的连接，副线圈中还可以输出电流？使学生再次体会交变电流与恒定电流的区分，以及沟通电的特点。

教学应围绕“什么是变压器？”“变压器副线圈为什么有电压？”“变压器为什么能转变电压？”“变压器是怎样转变电压、电流的？”等问题为线索开放教学。

以能量转化和传输为核心，突出变压器的抱负化模型。

教学中课依据实际状况向学生进展介绍，如图片、实物，以及利用是多媒体设备呈现相关的视频资源，以提高学生学习的兴趣和开阔学生的眼界。

一、创设情境1．介绍在实际使用中，我们常常需要不同电压的沟通电并举例。

提出问题如何实现电压的灵敏变化，引教学过程入变压器的概念，并让学生体会到变压器作用的实际意义2.多媒体呈现变压器的种类和式样〔让学生对实际变压器有感性生疏〕；3.设置悬念：变压器是如何变压的呢？有什么规律？引出要探究的课题。

《变压器》说课稿尊敬的各位评委、老师：大家好！今天我说课的题目是《变压器》。

下面我将从教材分析、学情分析、教学目标、教学重难点、教法与学法、教学过程、板书设计这几个方面来展开我的说课。

一、教材分析《变压器》是高中物理选修3-2 第五章《交变电流》中的重要内容。

变压器是交流电路中常见的一种电器设备，它在电能的输送、电压的变换等方面有着广泛的应用。

通过对变压器的学习，学生能够深入理解电磁感应现象在实际生活中的应用，同时也为后续学习电磁场和电磁波等知识奠定基础。

本节课的教材内容主要包括变压器的结构、工作原理、电压与匝数的关系以及变压器在生活中的应用等方面。

教材的编写注重知识的逻辑性和系统性，通过实验探究和理论推导相结合的方式，引导学生逐步掌握变压器的相关知识。

二、学情分析在学习本节课之前，学生已经掌握了电磁感应现象、法拉第电磁感应定律等相关知识，具备了一定的理论基础和分析问题的能力。

但是，对于变压器这种较为复杂的电磁设备，学生在理解其工作原理和电压与匝数的关系时可能会存在一定的困难。

此外，学生在实验操作和数据处理方面的能力还有待进一步提高。

三、教学目标基于对教材和学情的分析，我制定了以下教学目标：1、知识与技能目标（1）了解变压器的结构和工作原理。

（2）理解变压器的电压与匝数的关系，并能进行简单的计算。

（3）知道变压器在生活中的应用。

2、过程与方法目标（1）通过实验探究，培养学生的观察能力、动手能力和分析问题的能力。

（2）通过理论推导，培养学生的逻辑思维能力和科学探究精神。

3、情感态度与价值观目标（1）激发学生对物理知识的学习兴趣，培养学生的创新意识和实践能力。

（2）让学生体会物理知识与生活实际的紧密联系，增强学生的社会责任感。

四、教学重难点1、教学重点（1）变压器的工作原理。

（2）变压器的电压与匝数的关系。

2、教学难点（1）对变压器工作原理中电磁感应现象的理解。

（2）变压器中原、副线圈电压、电流与匝数的关系推导。

4变压器--教师版[学科素养与目标要求]物理观念：1.了解变压器的构造及几种常见的变压器.2.理解变压器的工作原理，并能运用电磁感应的规律进行解释.科学思维：1.理想化方法构建变压器模型.2.掌握理想变压器的电压与匝数的关系，并能用它解决相关问题.3.掌握理想变压器的功率关系，并能推导出原、副线圈的电流关系.科学探究：了解探究变压器线圈两端电压与匝数关系的实验方法，经历探究过程，分析现象得出探究结果.一、变压器的原理1.构造：由闭合铁芯和绕在铁芯上的两个线圈组成，与交流电源连接的线圈叫原线圈，与负载连接的线圈叫副线圈.2.原理：互感现象是变压器工作的基础.原线圈中电流的大小、方向不断变化，在铁芯中激发的磁场也不断变化，变化的磁场在副线圈中产生感应电动势.二、电压与匝数的关系1.理想变压器：没有能量损失的变压器叫做理想变压器，它是一个理想化模型.2.电压与匝数的关系原、副线圈的电压之比等于两个线圈的匝数之比，即U1U2＝n1n2.3.理想变压器原、副线圈功率关系P1＝P2(填“>”“＝”或“<”).4.两类变压器副线圈的电压比原线圈电压低的变压器叫降压变压器；副线圈的电压比原线圈电压高的变压器叫升压变压器.1.判断下列说法的正误.(1)理想变压器原、副线圈的电压之比等于两个线圈的匝数之比.( √ ) (2)输入交变电流的频率越高，输出交变电流的电压就越高.( × ) (3)我们在使用质量好的变压器工作时没有能量损失.( × ) (4)理想变压器不能改变交变电流的频率.( √ )2.一台理想降压变压器从10 kV 的线路中降压并提供200 A 的负载电流.已知两个线圈的匝数比为40∶1，则副线圈中的输出电压为________，输出功率为________，变压器原线圈中的电流为________.答案 250 V 50 kW 5 A解析 由U 1U 2＝n 1n 2，得U 2＝U 1n 2n 1＝10×103×140 V ＝250 V ；由理想变压器功率关系，得P 入＝P 出＝U 1I 1＝U 2I 2＝250×200 W ＝50 kW ，同时得I 1＝U 2I 2U 1＝250×20010×103A ＝5 A.一、变压器的原理及电压与匝数的关系如图所示，把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈(原线圈)通过开关可以连接到交流电源的两端，另一个线圈(副线圈)连到小灯泡上.连接电路，接通电源，小灯泡能发光.(1)两个线圈并没有连接，小灯泡为什么会发光？(2)小灯泡两端的电压与学生电源的输出电压相等吗？如果不相等，与什么因素有关？ (3)若将原线圈接在恒定的直流电源上小灯泡发光吗？为什么？答案 (1)当左边线圈接上交流电源时，左边线圈中就有交变电流，它在铁芯中产生周期性变化的磁场，根据法拉第电磁感应定律知，在右边线圈中会产生感应电动势，右边线圈作为电源给小灯泡供电，小灯泡就会发光.(2)左、右线圈中每一圈上磁通量的变化率ΔΦΔt 都相同，若左边线圈匝数为n 1，则U 1＝E 1＝n 1ΔΦΔt .若右边匝数为n 2，则U 2＝E 2＝n 2ΔΦΔt ，故有E 1E 2＝n 1n 2；若忽略左边线圈的电阻，则有U 1＝U 电源，这样看来只要n 1≠n 2，小灯泡两端的电压与学生电源的输出电压就不相等.小灯泡两端的电压，即副线圈两端的电压与原、副线圈匝数比有关. (3)不发光，因为无法在副线圈中产生感应电动势.1.变压器的原理是互感现象.当原线圈接交变电压时，在铁芯中产生周期性变化的磁场，在副线圈中会产生感应电动势，由于原、副线圈绕在同一个闭合铁芯上，所以穿过每一匝线圈的磁通量的变化率相等，但由于原、副线圈匝数不同，故电压不同.说明：(1)变压器能改变交变电压、交变电流，但不能改变恒定电压、恒定电流. (2)变压器原、副线圈中交流电的频率相等，即变压器不改变交流电的频率. 2.变压器原、副线圈中电压关系 (1)只有一个副线圈：U 1U 2＝n 1n 2(2)有多个副线圈：U 1n 1＝U 2n 2＝U 3n 3＝…例1 (多选)如图1所示的理想变压器，原、副线圈的匝数比n 1∶n 2＝1∶2，U 1＝2202sin ωt (V)，n 1＝1 100匝，以下说法中正确的是( )图1A.穿过原、副线圈的磁通量的变化率之比为1∶2B.穿过原、副线圈磁通量的变化率的最大值相等，均为25V C.原、副线圈每一匝产生的电动势有效值相等，均为0.2 V D.原、副线圈电压的最大值之比为1∶2 答案 BCD解析 对于理想变压器，由于没有磁通量损耗，所以穿过两个线圈的磁通量大小相等，磁通量的变化率相同，A 错误.根据E 1＝n 1ΔΦΔt 得磁通量的变化率的最大值为每一匝线圈产生的电动势的最大值，即⎝⎛⎭⎫ΔΦΔt max ＝22021 100 V ＝25 V ，所以每一匝产生的电动势的有效值为0.2 V ，B 、C 正确.由于匝数比为1∶2，所以原、副线圈电压最大值之比也为1∶2，D 正确. 二、理想变压器原、副线圈的功率关系和电流关系阅读教材回答下列三个问题：(1)什么是理想变压器？理想变压器原、副线圈中的功率有什么关系？ (2)根据能量守恒推导只有一个副线圈时原、副线圈中的电流与匝数的关系. (3)根据能量守恒推导有多个副线圈时原、副线圈中的电流与匝数的关系.答案 (1)理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗.所以理想变压器的输入功率等于输出功率，即P 入＝P 出.(2)由能量守恒有P 入＝P 出，即U 1I 1＝U 2I 2. 所以I 1I 2＝U 2U 1＝n 2n 1.(3)若有多个副线圈，则P 1＝P 2＋P 3＋…， 即U 1I 1＝U 2I 2＋U 3I 3＋…将U 1∶U 2∶U 3∶…＝n 1∶n 2∶n 3∶…代入得 n 1I 1＝n 2I 2＋n 3I 3＋…1.功率关系从能量守恒看，理想变压器的输入功率等于输出功率，即P 入＝P 出. 2.电流关系(1)只有一个副线圈时，由U 1I 1＝U 2I 2，得：n 1I 1＝n 2I 2，即I 1I 2＝n 2n 1.(2)当有多个副线圈时，由I 1U 1＝I 2U 2＋I 3U 3＋…得：n 1I 1＝n 2I 2＋n 3I 3＋….例2 (多选)如图2所示，一理想变压器的原线圈匝数为n 1＝1 100匝，接电压U 1＝220 V 的交变电流，副线圈接“20 V 10 W ”的灯泡，灯泡正常发光，可知( )图2A.副线圈的匝数n 2＝200匝B.副线圈中的电流I 2＝0.5 AC.原线圈中的输入功率为10 WD.原线圈中的电流I 1＝0.1 A 答案 BC解析 由于理想变压器原、副线圈两端的电压比U 1U 2＝n 1n 2，则副线圈匝数n 2＝100匝，A 错误；理想变压器的原、副线圈的功率相等，所以原线圈的输入功率为10 W ，C 正确；由功率P ＝UI 可得副线圈中的电流I 2＝0.5 A ，原线圈中的电流I 1＝n 2n 1I 2≈0.045 A ，B 正确，D 错误.三、自耦变压器和互感器1.自耦变压器铁芯上只绕有一个线圈，如果把整个线圈作为原线圈，副线圈只取线圈的一部分，就可以降低电压，反之则可以升高电压，如图3所示.图32.互感器交流电压表和交流电流表都有一定的量度范围，不能直接测量高电压和大电流.互感器是利用变压器的原理来测量高电压或大电流的仪器.(1)电压互感器：实质是降压变压器，可以把高电压变成低电压(如图4所示).电压互感器应并联接入电路.(2)电流互感器：实质是升压变压器，可以把大电流变成小电流(如图5所示).电流互感器应串联接入电路.图4图5例3(多选)图6甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()图6A.线圈匝数n1<n2，n3<n4B.线圈匝数n1>n2，n3>n4C.甲图中的电表是电压表，输出端不可短路D.乙图中的电表是电流表，输出端不可断路答案CD解析题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n1>n2，其中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n3<n4，其中的电表为电流表，故选项C、D正确.例4 一自耦变压器如图7所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈.通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )图7A.U 2>U 1，U 2降低B.U 2>U 1，U 2升高C.U 2<U 1，U 2降低D.U 2<U 1，U 2升高答案 C解析 由U 1U 2＝n 1n 2，n 1>n 2知U 2<U 1；滑动触头从M 点顺时针旋转至N 点过程，n 2减小，n 1不变，U 1不变，则U 2降低，C 项正确. 四、理想变压器的动态分析 1.电压、电流、功率的制约关系(1)电压制约：当变压器原、副线圈的匝数比n 1n 2一定时，输入电压U 1决定输出电压U 2，即U 2＝n 2U 1n 1. (2)功率制约：P 出决定P 入，P 出增大，P 入增大；P 出减小，P 入减小；P 出为0，P 入为0. (3)电流制约：当变压器原、副线圈的匝数比n 1n 2一定，且输入电压U 1确定时，副线圈中的输出电流I 2决定原线圈中的电流I 1，即I 1＝n 2I 2n 1(只有一个副线圈时).2.对理想变压器进行动态分析的两种常见情况：(1)原、副线圈匝数比不变，分析各物理量随负载电阻变化而变化的情况，进行动态分析的顺序是R →I 2→P 出→P 入→I 1.(2)负载电阻不变，分析各物理量随匝数比的变化而变化的情况，进行动态分析的顺序是n 1、n 2→U 2→I 2→P 出→P 入→I 1.例5(多选)(2018·孝感市八校联盟高二下学期期末联考)理想变压器的原线圈连接一只理想电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图8所示，在副线圈上连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑片.原线圈两端接在电压为U的交流电源上.则()图8A.保持Q的位置不动，将P向上滑动时，电流表的读数变小B.保持Q的位置不动，将P向上滑动时，电流表的读数变大C.保持P的位置不动，将Q向上滑动时，电流表的读数变大D.保持P的位置不动，将Q向上滑动时，电流表的读数变小答案AC解析在原、副线圈匝数比一定的情况下，变压器的输出电压由输入电压决定.因此Q位置不变时，输出电压不变，此时P向上滑动，副线圈电路总电阻增大，则输出电流减小，输入电流也减小，故电流表的读数变小，故A正确，B错误.P位置不变，将Q向上滑动，则输出电压变大，输出电流变大，输入电流也变大，则电流表的读数变大，故C正确，D错误.针对训练(2018·三明市高二下学期期末联考)如图9所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关K断开，当K接通时，以下说法正确的是()图9A.副线圈两端M 、N 的输出电压减小B.副线圈输电线等效电阻R 上的电压减小C.通过灯泡L 1的电流增大D.原线圈中的电流增大 答案 D解析 输入电压和匝数比不变，由U 1U 2＝n 1n 2知副线圈的输出电压不变，A 错误；当K 接通时，副线圈电路的总电阻减小，总电流I 2变大，电阻R 上的电压增大，并联部分的电压减小，通过灯泡L 1的电流减小，B 、C 错误；由I 1I 2＝n 2n 1知，电流I 2变大，则I 1变大，D 正确.[学科素养] 通过改变原、副线圈的匝数、滑动变阻器滑片的位置、开关闭合等方式分析理想变压器的动态问题，使学生进一步熟练掌握理想变压器的原理，熟练掌握理想变压器原、副线圈中的电压、电流、功率关系：U 1U 2＝n 1n 2，I 1I 2＝n 2n 1(一组副线圈)，P 1＝P 2，及U 1决定U 2、I 2决定I 1、P 2决定P 1等制约关系，培养了学生的综合分析能力，较好地体现了“科学思维”的学科素养.1.(变压器的工作原理)关于理想变压器的工作原理，以下说法正确的是()A.通有正弦交变电流的原线圈产生的磁通量不变B.穿过原、副线圈的磁通量在任何时候都不相等C.穿过副线圈磁通量的变化使得副线圈产生感应电动势D.原线圈中的电流通过铁芯流到了副线圈答案 C解析通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A错误；因理想变压器无漏磁，故B错误；由互感现象知C正确；原线圈中的电能转化为磁场能又转化为电能，原、副线圈通过磁场联系在一起，故D错误.2.(理想变压器基本关系的应用)如图10所示，理想变压器原、副线圈匝数比n1∶n2＝2∶1，和均为理想电表，灯泡电阻R L＝6 Ω，AB两端电压u1＝122sin 100πt(V).下列说法正确的是()图10A.电流频率为100 HzB.的读数为24 VC.的读数为0.5 AD.变压器输入功率为6W 答案 D解析 根据u 1＝122sin 100πt (V)及U ＝U m 2知U 1＝12 V ，f ＝ω2π＝50 Hz ，选项A 错误；根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝12×12 V ＝6 V ，即的读数为6 V ，选项B错误；又I 2＝U 2R L ＝66A ＝ 1 A ，即的读数为1 A ，选项C 错误；根据P 入＝P 出及P 出＝U 22R L ＝626W ＝6 W ，选项D 正确.3.(互感器)(多选)如图11所示，L 1、L 2是高压输电线，图中两电表示数分别是220 V 和10 A ，已知甲图中原、副线圈匝数比为100∶1，乙图中原、副线圈匝数比为1∶10，则( )图11A.甲图中的电表是电压表，输电电压为22 000 VB.甲图是电流互感器，输电电流是100 AC.乙图中的电表是电压表，输电电压为22 000 VD.图示高压输送电路输入的总功率为2.2×103 kW 答案 AD解析 题图甲中的原线圈并联在电路中，是电压互感器，电表是电压表，故B 错误；根据U 1U 2＝n 1n 2，有U 1＝n 1n 2U 2＝1001×220 V ＝22 000 V ，故A 正确；题图乙中的原线圈串联在电路中，是电流互感器，电表是电流表，故C 错误；只有一个副线圈的变压器，电流比等于匝数的反比I 1I 2＝n 4n 3，有I 1＝n 4n 3I 2＝101×10 A ＝100 A ，根据P ＝UI 得输入的总功率P ＝U 1I 1＝22 000×100 W ＝2.2×103 kW ，故D 正确.4.(理想变压器的动态分析)(2016·天津卷)如图12所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表.下列说法正确的是( )图12A.当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B.当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C.当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D.若闭合开关S，则电流表A1示数变大，A2示数变大答案 B解析当滑动变阻器的滑动触头P向上滑动时，接入电路的阻值变大，变压器副线圈两端电压不变，副线圈中的电流减小，则R1消耗的功率及其两端电压均变小，故电压表的示数变大，选项A错误，B正确；当滑动变阻器的滑动触头P向上滑动时，副线圈中的电流减小，则原线圈中的电流也减小，电流表A1示数变小，选项C错误；若闭合开关S，副线圈电路中总电阻减小，副线圈中的电流变大，R1两端电压变大，R2两端电压减小，电流表A2示数减小；原线圈中的电流也变大，电流表A1示数变大，选项D错误.一、选择题考点一变压器的工作原理1.(多选)理想变压器正常工作时，原、副线圈中一定相同的物理量是()A.每匝线圈中磁通量的变化率B.交变电流的频率C.原线圈的输入功率和副线圈的输出功率D.原线圈的感应电动势和副线圈的感应电动势答案ABC2.如图所示的四个电路，能够实现升压的是()答案 D解析变压器只能对交变电流变压，不能对直流变压，故A、B错误；由于电压与线圈匝数成正比，所以D能实现升压，C不能实现升压，故C错误，D正确.3.如图1所示，理想变压器原、副线圈匝数之比n1∶n2＝4∶1，当导体棒在平行导轨上匀速切割磁感线时，电流表的示数是12 mA，则副线圈中电流表的示数是()图1A.3 mAB.48 mAC.零D.与R 的阻值有关 答案 C解析 当导体棒在平行导轨上匀速运动时，产生的电流是恒定的，不会使副线圈的磁通量变化，因而副线圈中无感应电流，选项C 正确. 考点二 理想变压器基本关系的应用4.(多选)如图2所示，Q 是熔断电流为1 A 的保险丝(电阻不计)，R 为用电器，理想变压器的原、副线圈的匝数比为n 1∶n 2＝2∶1.原线圈的电压为u ＝2202sin (100πt ) V.要使保险丝不熔断，则( )图2A.副线圈电流最大值不超过2 AB.副线圈中电流有效值不超过2 AC.R 的阻值一定不能小于55 ΩD.R 的阻值一定不能小于77 Ω 答案 BC解析 保险丝的原理是电流的热效应，应该用电流的有效值.由U 1U 2＝n 1n 2得：U 2＝n 2n 1U 1＝12×220 V＝110 V .由I 1I 2＝n 2n 1得：I 2＝n 1n 2I 1＝21×1 A ＝2 A.所以R min ＝U 2I 2＝55 Ω，故B 、C 正确.5.一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5.原线圈与正弦交流电源连接，输入电压u 随时间t 变化的图象如图3所示，副线圈仅接入一个10 Ω的电阻.则( )图3A.流过电阻的电流是20 AB.与电阻并联的理想电压表的示数是100 2 VC.经过1 min 电阻发出的热量是6×103 JD.变压器的输入功率是1×103 W 答案 D解析 设输入电压有效值为U 1，输出电压有效值为U 2，由题图知U 1＝220 V ，则由U 1U 2＝n 1n 2知U 2＝100 V ，I 2＝U 2R ＝10010 A ＝10 A ，故选项A 、B 错误；1 min 内电阻产生的热量Q ＝I 22Rt＝102×10×60 J ＝6×104 J ，故选项C 错误；P 入＝P 出＝U 22R＝1×103 W ，故选项D 正确.6.(多选)如图4所示，将额定电压为60 V 的用电器，通过一理想变压器接在正弦交流电源上.闭合开关S 后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V 和2.2 A.以下判断正确的是( )图4A.变压器输入功率为484 WB.通过原线圈的电流的有效值为0.6 AC.通过副线圈的电流的最大值为2.2 AD.变压器原、副线圈匝数比n 1∶n 2＝11∶3 答案 BD解析 理想变压器的输入功率等于输出功率，P 1＝P 2＝I 2U 2＝2.2×60 W ＝132 W ，选项A 错误；由U 1U 2＝n 1n 2得n 1n 2＝U 1U 2＝22060＝113，选项D 正确；由I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝311×2.2 A ＝0.6 A ，选项B 正确；根据I ＝I m 2得通过副线圈的电流的最大值I 2m ＝2I 2＝115 2 A ≈3.1 A ，选项C 错误.7.如图5甲所示，一理想变压器给一个小灯泡供电.当原线圈输入如图乙所示的交变电压时，额定功率为10 W 的小灯泡恰好正常发光，已知灯泡的电阻为40 Ω，图中电压表为理想电表，下列说法正确的是( )图5A.变压器输入电压的瞬时值表达式为u ＝220 2sin πt (V)B.电压表的示数为220 VC.变压器原、副线圈的匝数比为11∶1D.变压器的输入功率为110 W 答案 C解析 由题图乙可知，ω＝2πT＝100π rad/s ，故A 错误；原线圈输入电压为220 V ，电压表示数为灯泡的额定电压U ＝PR ＝20 V ，故B 错误；由B 项分析，结合电压与匝数的关系得n 1n 2＝22020＝111，故C 正确；理想变压器的输入功率与输出功率相等，为10 W ，故D 错误. 8.(多选)(2016·全国卷Ⅲ)如图6所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的10倍时，两灯泡均能正常发光.下列说法正确的是( )图6A.原、副线圈匝数比为9∶1B.原、副线圈匝数比为1∶9C.此时a和b的电功率之比为9∶1D.此时a和b的电功率之比为1∶9答案AD解析设灯泡的额定电压为U0，两灯泡均能正常发光，所以原线圈两端电压为U1＝9U0，副线圈两端电压为U2＝U0，故U1U2＝91，n1n2＝U1U2＝91，A正确，B错误；根据公式I1I2＝n2n1可得，I1I2＝19，由于小灯泡两端的电压相等，所以根据公式P＝UI可得，灯泡a和b的电功率之比为1∶9，C错误，D正确.9.(2018·济宁市高二下学期期末)如图7所示，理想变压器原、副线圈接有三个完全相同的灯泡，其额定电压均为U，且三个灯泡均能正常发光.下列说法中正确的是()图7A.原、副线圈匝数比为3∶1B.原、副线圈匝数比为1∶3C.AB端的输入电压为3UD.AB端的输入电压为4U答案 C解析设灯泡正常发光时，流过它的电流为I，则该变压器原线圈电流I1＝I，副线圈中电流I2＝2I，则原、副线圈匝数比n1n2＝I2I1＝2∶1；所以原线圈两端的电压为U1＝n1n2U2＝2U，则AB端输入电压为3U，A、B、D错误，C正确.考点三自耦变压器与互感器10.(2018·陕西省教学质量检测)为了测量高电压和强电流，常用到变压器的有关原理.如图8所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器.若电压互感器上下线圈的匝数比为1 000∶1，电流互感器上下线圈的匝数比为1∶100，并且知道电压表示数为220 V，电流表示数为10 A，下列说法正确的是()图8A.两输电线的电压为220 VB.L 2中的电流强度为10 AC.电路中输送的功率为2.2×108 WD.两输电线间的电阻为22 Ω 答案 C解析 甲是电压互感器，已知n 1∶n 2＝1 000∶1，电压表示数为U 2＝220 V ，根据U 1U 2＝n 1n 2可得传输电压为：U 1＝2.2×105 V ，选项A 错误；乙是电流互感器，已知n 3∶n 4＝1∶100，电流表示数为I 4＝10 A ，根据I 3I 4＝n 4n 3可得传输电流为：I 3＝1 000 A ，选项B 错误；输电线中输送的功率为P ＝U 1I 3＝2.2×108 W ，选项C 正确；两输电线间的电阻无法求得，选项D 错误. 11.钳式电流表的外形和结构如图9中a 、b 所示.图b 中电流表的读数为1.2 A ，图c 中用同一电缆线绕了3匝，则( )图9A.这种电流表能测直流电流，图c的读数为2.4 AB.这种电流表能测交变电流，图c的读数为0.4 AC.这种电流表能测交变电流，图c的读数为3.6 AD.这种电流表既能测直流电流，又能测交变电流，图c的读数为3.6 A答案 C解析钳式电流表利用了变压器的工作原理，因此钳式电流表只能测交变电流.根据n1I1＝n2I2可知，题图b中线圈单匝时，的读数为1.2 A.在题图c 中绕3匝时，的读数应为3.6 A ，故选项C 正确.12.自耦变压器的铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分.一升压式自耦调压变压器的电路如图10所示，其副线圈匝数可调.已知变压器线圈总匝数为1 900匝，原线圈为1 100匝，接在电压有效值为220 V 的交流电源上.当变压器输出电压调至最大时，负载R 上的功率为2.0 kW ，设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想变压器，则U 2和I 1分别约为( )图10A.380 V 和5.3 AB.380 V 和9.1 AC.240 V 和5.3 AD.240 V 和9.1 A 答案 B解析 由理想变压器原、副线圈中电压、电流及功率关系可得：U 1U 2＝n 1n 2，I 1I 2＝n 2n 1，U 1I 1＝P 2，所以，当变压器输出电压调至最大时，副线圈的匝数也最大，为n 2＝1 900匝，负载R 上的功率也最大，为2.0 kW ，则U 2＝n 2n 1U 1＝1 9001 100×220 V ＝380 V ，I 1＝P 2U 1＝2.0×103220 A ≈9.1 A ，故选项B 正确. 二、非选择题13.如图11所示的理想变压器原线圈1接到220 V 的交流电源上.副线圈2的匝数n 2＝30匝，与一个“12 V 12 W ”的灯泡L 连接，L 能正常发光.副线圈3的输出电压U 3＝110 V ，与电阻R 连接，通过R 的电流为0.4 A.求：图11(1)副线圈3的匝数n 3； (2)原线圈1的匝数n 1和电流I 1. 答案 (1)275匝 (2)550匝 0.255 A解析 (1)变压比公式对于两个副线圈也适用， 则有U 2U 3＝n 2n 3，n 3＝n 2U 3U 2＝30×11012 匝＝275匝.(2)n 1n 2＝U 1U 2，n 1＝U 1U 2n 2＝22012×30匝＝550匝. 理想变压器的输入功率等于输出功率 P 1＝P 2＋P 3＝12 W ＋0.4×110 W ＝56 W. 原线圈中电流I 1＝P 1U 1＝56220A ≈0.255 A. 14.如图12所示，理想变压器原线圈中输入电压U 1＝3 300 V ，副线圈两端电压U 2为220 V ，输出端连有完全相同的两个灯泡L 1和L 2，绕过铁芯的导线所接的电压表V 的示数U ＝2 V .求：图12(1)原线圈n 1等于多少匝？(2)当开关S 断开时，电流表A 2的示数I 2＝5 A.则电流表A 1的示数I 1为多少？ (3)在(2)情况下，当开关S 闭合时，电流表A 1的示数I 1′等于多少？ 答案 (1)1 650匝 (2)13 A (3)23A解析 (1)由电压与变压器匝数的关系可得：U 1n 1＝U 2n 2＝U ，则n 1＝1 650匝.(2)当开关S 断开时，有：U 1I 1＝U 2I 2，I 1＝U 2I 2U 1＝13 A.(3)当开关S 断开时，有：R L ＝U 2I 2＝44 Ω.当开关S 闭合时，设副线圈总电阻为R ′，有R ′＝R L 2＝22 Ω，副线圈中的总电流I 2′＝U 2R ′＝10 A.由U 1I 1′＝U 2I 2′可知，I 1′＝U 2I 2′U 1＝23 A.选择题1.(多选)(2017·徐州市、连云港市、宿迁市第三次模拟考试)如图1甲所示，理想变压器原、副线圈的匝数比为2∶1，原线圈接入如图乙所示的正弦交变电流，电表均为理想电表，下列说法正确的是( )图1A.电压表的示数为110 VB.交变电流的频率为50 HzC.滑动变阻器滑片向下滑动时，电压表示数变大D.滑动变阻器滑片向上滑动时，电流表示数变小 答案 BD解析 根据题图乙可知原线圈电压的有效值U 1＝220 V ，根据U 1U 2＝n 1n 2可得副线圈输出电压有效值U 2＝110 V ，电压表测量的是滑动变阻器R 两端的电压，小于110 V ，A 错误；根据题图乙可知交流电的周期为0.02 s ，频率为50 Hz ，B 正确；滑动变阻器滑片向下滑动时，滑动变阻器R 接入电路的阻值变小，电压表示数变小，C 错误；滑动变阻器滑片向上滑动时，滑动变阻器R 接入电路的阻值变大，流过副线圈的电流变小，根据I 1I 2＝n 2n 1可得流过原线圈的电流变小，电流表示数变小，D 正确.2.(多选)如图2所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合开关S ，下列说法正确的是( )图2A.P 向下滑动时，灯L 变亮B.P 向下滑动时，变压器的输出电压不变C.P 向上滑动时，变压器的输入电流变小D.P 向上滑动时，变压器的输出功率变大 答案 BD解析 由于理想变压器输入电压U 1不变，原、副线圈匝数不变，所以输出电压U 2也不变，灯L 的亮度不随P 的滑动而改变，故选项A 错误，B 正确.P 向上滑动时，滑动变阻器接入电路的电阻减小，副线圈负载总电阻R 总减小，由I 2＝U 2R 总知，通过副线圈的电流I 2增大，输出功率P 出＝U 2I 2增大，再由I 1I 2＝n 2n 1知输入电流I 1也增大，故选项C 错误，D 正确.3.(多选)(2018·漳州市、龙海市等四校高二下学期期末联考)如图3所示，理想变压器原线圈输入电压u ＝2202sin 100πt (V)，原、副线圈匝数比为10∶1，副线圈电路中R 0为定值电阻，R 是光敏电阻(其阻值随光照强度的增大而减小)，图中电表均为理想电表，下列说法正确的是( )图3A.变压器输出电压的频率为50 HzB.电压表V 2的示数为22 2 VC.照射R 的光变强时，灯泡L 变暗D.照射R 的光变强时，电压表V 1、电流表A 1的示数都不变 答案 AC解析 原线圈接正弦交流电，由题知角速度是ω＝100π rad/s ，所以f ＝100π2π Hz ＝50 Hz ，故A 正确.由表达式知输入电压有效值为220 V ，根据电压与匝数成正比，副线圈电压有效值即电压表V 2的示数为22 V ，故B 错误.R 处光照增强时，阻值减小，但不会影响变压器的输入电压及输出电压，则副线圈电路总电流变大，原线圈电流也变大，定值电阻分压增大，灯泡两端电压减小，灯泡变暗，故C 正确，D 错误.4.(2018·南京市高考冲刺练习卷)如图4所示的交流电路中，理想变压器输入电压为U 1，输入功率为P 1，输出功率为P 2，各交流电表均为理想电表.当滑动变阻器R 的滑动触头向下移动时( )。

高中物理变压器的应用教案
教学目标：
1. 了解变压器的作用和原理；
2. 掌握变压器的工作原理和基本结构；
3. 能够应用变压器解决实际问题。

教学重点和难点：
重点：变压器的作用和原理；
难点：变压器的数学应用。

教学步骤：
1. 引入：通过展示一个变压器模型，向学生介绍变压器的概念和作用；
2. 讲解：讲解变压器的工作原理和基本结构，引导学生理解变压器是如何将电压升高或降低的；
3. 知识梳理：提出几个与变压器相关的问题，让学生回顾所学知识；
4. 实践应用：给学生几个实际问题，让他们应用变压器原理解决；
5. 总结：总结本节课的主要内容，强调变压器在实际生活中的应用。

教学资源：
1. 变压器模型
2. 备课PPT
3. 相关实例问题
教学评价：
1. 在课堂上布置变压器相关的练习题，检测学生的掌握情况；
2. 给学生一个小组任务，让他们设计一个能够使用变压器的实际电路。

教学反思：
1. 在讲解的时候，要注意简单明了地讲解变压器的原理，避免学生产生困惑；
2. 在设计实践应用环节的问题时，应该充分考虑学生的实际理解能力和水平。
