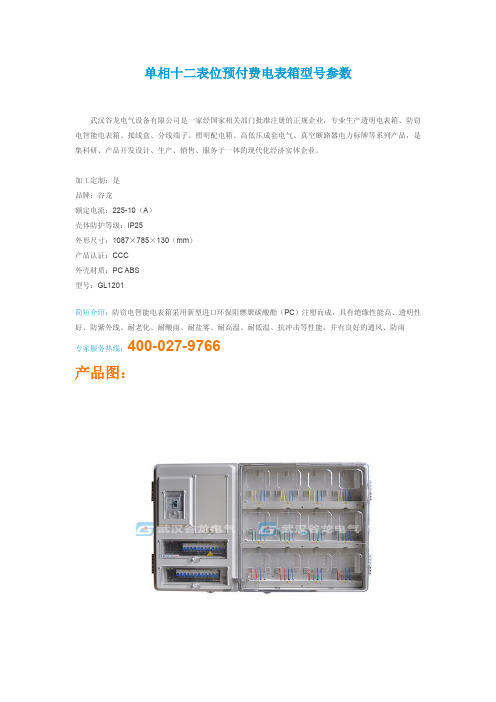

单相十二表位预付费电表箱型号参数
武汉谷龙电气设备有限公司是一家经国家相关部门批准注册的正规企业，专业生产透明电表箱、防窃电智能电表箱、接线盒、分线端子、照明配电箱、高低压成套电气、真空断路器电力标牌等系列产品，是集科研、产品开发设计、生产、销售、服务于一体的现代化经济实体企业。
加工定制：是
品牌：谷龙
额定电流：225-10（A）
壳体防护等级：IP25
外形尺寸：1087×785×130（mm）
产品认证：CCC
外壳材质：PC ABS
型号：GL1201
简短介绍：防窃电智能电表箱采用新型进口环保阻燃聚碳酸酯（PC）注塑而成，具有绝缘性能高、透明性好、防紫外线、耐老化、耐酸雨、耐盐雾、耐高温、耐低温、抗冲击等性能，并有良好的通风、防雨
专家服务热线：400-027-9766
产品图：
配置图:。
一、电表箱:1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。
二、总熔断器盒1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。
三、T接箱T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。
五、电信分线箱1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。
配电箱尺寸选择配电箱尺寸选择文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-配电箱尺寸选择配电箱型号及规格；配电箱一般分为紧凑型配电箱，比如PZ30或GOL；GCK、GCS、MNS是低压抽出式开关柜；；GGD、GDH、PGL是低压固定式开关柜；；XZW综合配电箱；；ZBW箱式变电站；；XL、GXL低压配电柜、建筑工地箱；；JXF电器控制箱；；PZ20、PZ30系列终端照明配电箱；；PZ40、XDD（R）电表计量箱；PXT（R）K－□/□－□/□－配电箱型号及规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30 或GOLF 型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A 以下的3 相MCB ，出线为3 相或单相MCB 或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5 米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB ，出线为MCCB 或MCB (中等电流，三相居多)，进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM 柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK 、GCS、MNS 是低压抽出式开关柜；GGD 、GDH 、PGL 是低压固定式开关柜；XZW 综合配电箱；ZBW 箱式变电站；XL 、GXL 低压配电柜、建筑工地箱；JXF 电器控制箱；PZ20 、PZ30 系列终端照明配电箱；PZ40、XDD(R)电表计量箱PXT(R)K－□/□－□/□－□/□－□/IP 系□列规格型号解释：(1)PXT 明装配电箱，暗装加( R)(2)K 有如表1 的系列配线方式(3)□/额□定电流/额定短时耐受电流能力：用数字表示，250/10 表示：额定电流250A/ 额定短时耐受电流能力10kA ，根据顾客要求可以降低。
(4)□/进□线型式：□/1单相输入；□/3三相输入；1/3 表示混合输入(5)□×出□线回路：单相回路×三相回路，6×3 单相6 回路，三相3 回路(6)□/ 主□开关型式/防护等级；1/IP30 单相主开关/IP30 ；3/IP30 三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq 系列2 CZ 插座箱PXT02 PXT02 dq 系列3 ZM 照明箱PXT03 PXT03 dq 系列4 DL 动力箱PXT04 PXT04 dq 系列5 JC 计量插座箱PXT05 PXT05 dq 系列6 JZ 计量照明箱PXT06 PXT06 dq 系列7 JD 计量动力箱PXT07 PXT07 dq 系列8 ZC 照明插座箱PXT08 PXT08 dq 系列9 DC 动力插座箱PXT09 PXT09 dq 系列10 DZ 动力照明箱PXT10 PXT10dq系列11 HH 混合功能箱PXT11 PXT11 dq 系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC 或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM 刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC 设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个第二个第三个G 代表C 代表K 代表配电柜抽屉式控制GGD第一个G 代表配电柜第二个G 代表固定式第三 D 代表动力配电箱1LA1a 1AL1b AT-DT 是什么意思还有1AP2 2AP1 3APc 7AP 1KX 之类的。
返回产品列表PZ30系列照明箱我来教你，1P=18mm，18P内排一排，一排的高度300mm的空，二排500mm的空，开关宽度加起来再加200mm这是宽度的空PZ30数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。
装置内增加接地零端子方便客户接线和走线。
它适用于交流50Hz，额定电压220V、380V的模数化终端电路中。
安装尺寸型号/尺寸A×B×C2＃（暗装）110×125×804＃（暗装）160×140×906＃（暗装）170×200×1008＃（暗装）200×210×10010＃（暗装）260×260×10012＃（暗装）260×300×10015＃（暗装）260×350×10018＃（暗装）260×405×10020＃（暗装）260×460×10024＃（暗装）300×460×10030＃（暗装）350×460×10036＃（暗装）405×460×10045＃（暗装）350×640×100PZ30系列照明箱尺寸型号暗装明装长×宽×深长×宽×深4#125×125×80175×145×80 6#200×160×90230×190×90 8#200×200×90230×230×90 10#250×250×90280×280×90 12#250×290×90280×320×90 15#250×330×90280×360×90 18#250×370×90280×400×90 20#250×410×90280×440×90 24#430×290×90460×320×90 30#430×330×90460×360×90 36#430×370×90460×400×90 45#600×330×90630×360×90 60#430×650×90460×680×90非标箱返回产品列表安装尺寸型号/尺寸A×B×C8＃250×300×15012＃300×400×18016＃400×500×18020＃500×600×18024＃600×700×18032＃600×800×18040＃800×1000×200PZ40系列塑料阻燃电表箱返回产品列表简述PZ40组装式电表箱分暗装和明装两种。
低压电表箱不同安装方式参考尺寸1、户外落地安装，无底座，内层门为普钢，（宽*高*深），单位毫米：落地1-3表箱，800*1000(不含顶)*350；落地4-6表箱，1000*1000(不含顶)*350；落地7-9表箱，1150*1050(不含顶)*350；落地10-12表箱，1150*1250(不含顶)*350；落地13-16表箱，1200*1300(不含顶)*350；落地17-20表箱，1250*1500(不含顶)*350；落地21-25表箱，1400*1700(不含顶)*350；落地26-30表箱，1450*1700(不含顶)*350；2、户内挂墙安装，无底座，（宽*高*深），单位毫米：集中1-3表箱，850*900*160；集中4-6表箱，950*950*160；集中7-9表箱，1200*950*160；集中10-12表箱，1250*1080*160；集中13-16表箱，1350*1250*160;集中17-20表箱，1300*1400*160；集中21-25表箱，1650*1400*160，进线用于225A系列开关；集中21-25表箱，1650*1500*160，进线用于400A系列开关；集中26-30表箱，1700*1650*160，进线用于400A系列开关；3、户内挂墙安装，加底座（宽*高*深），单位毫米：集中1-3表箱，850*1500（底座高600）*160；集中4-6表箱，950*1550（底座高600）*160；集中7-9表箱，1200*1550（底座高600）*160；集中10-12表箱,1250*1680（底座高600）*160;集中13-16表箱，1350*1850（底座高600）*160；集中17-20表箱，1300*2000（底座高600）*160；集中21-25表箱，1650*2000（底座高600）*160，进线用于225A系列开关；集中21-25表箱，1650*2100（底座高600）*160，进线用于400A系列开关集中26-30表箱，1700*2250（底座高600）*160，进线用于400A系列开关；4、户内落地安装，加底座（宽*高*深），单位毫米：落地1-3表箱，750*1450（底座高300）*350；落地4-6表箱，900*1450（底座高300）*350；落地7-9表箱，1050*1500（底座高300）*350；落地10-12表箱，1050*1750（底座高300）*350；落地13-16表箱，1250*1750（底座高300）*350；落地17-20表箱，1250*2000（底座高300）*350；落地21-25表箱，1400*2000（底座高300）*350；落地26-30表箱，1600*2000（底座高300）*350；根据昆明供电局现行要求：新建住宅小区集中表箱加装采集器，每个电表箱必须预留1个空表位为采集器安装使用。
一、电表箱:1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。
二、总熔断器盒1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。
三、T接箱T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。
五、电信分线箱1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。
