古建筑木构件腐朽的非破坏性检测方法 及分级

古建筑木结构无损检测综述袁晓聪李杨于爽发布时间：2021-08-04T16:14:55.523Z 来源：《基层建设》2021年第14期作者：袁晓聪李杨于爽[导读] 总结了目前应用于古建木结构检测的几种无损检测方法，归纳了几种方法在检测应用中的局限性与不足河北建筑工程学院防灾专硕河北张家口市 075000摘要：总结了目前应用于古建木结构检测的几种无损检测方法，归纳了几种方法在检测应用中的局限性与不足，相较于现代建筑，古建筑木结构拥有其独特性，在检测鉴定过程中，要求在不破坏木结构的同时，对古建筑进行检测评估。

提出将声发射技术应用于木结构无损检测中。

关键词：古建筑；木结构；无损检测；声发射1 引言古建筑中国几千年来留下的民族瑰宝，古建筑大体可以分为木结构和砖石结构两类。

其中木结构由于易取材，质地轻，抗震性能好，在古代，被大量用于建筑上。

经过长时间风雨侵蚀，木材出现腐朽，开裂，虫蛀等一些病害，使得木材力学性能大大下降，如果不及时采用一些检测方法进行鉴定，古建筑会有坍塌等风险，给我国文化遗产带来不可估量的损失。

本文基于古建筑木结构，总结了几种应用于古建木结构的无损检测方法，分析无损检测方法的局限性，为古建木结构无损检测提供科学依据。

2 无损检测技术概述无损检测( Non-destructive Testing 简称 NDT)，故利用材料本身的性质和化学性质，在不破坏材料本身的前提下，通过间接测量其相关性质从而达到检测的目的。

随着科技的不断进步，国内外学者对于无损检测技术做出了很大的贡献。

Lee［1］最先将应力波技术应用于木材中。

在1964年，在英国，通过利用应力波对一座屋顶为木结构的大厦进行无损检测，从而对大厦的损伤情况有了初步的了解，取得了良好的效果。

安源等［2］利用无损检测技术对古建筑木结构的内部腐朽情况进行性检测。

通过建立木柱三维仿真模型，然后利用利用阻抗仪技术对仿真模型验证，对木柱内部的腐朽情况有了一定的了解。

古建筑木构件无损检测技术国内外研究现状古建筑木构件无损检测技术是一种非破坏性检测技术，其主要目的是通过对木构件的各项性能和结构进行全面而准确地检测，以评估古建筑木构件的安全性和稳定性，从而为修复和保护工作提供科学依据。

近年来，古建筑木构件无损检测技术在国内外得到了广泛应用和不断发展，已成为古建筑保护领域的一个热点研究方向。

本文将就古建筑木构件无损检测技术的国内外研究现状进行综述。

一、古建筑木构件无损检测技术的类别目前，古建筑木构件无损检测技术主要包括声波检测、超声波检测、热成像检测、X射线检测、红外线扫描检测等多种技术手段。

这些技术各具特点，适用于不同类型和规模的古建筑木构件的检测。

声波检测主要利用声波在材料中传播的速度和反射特性来检测木构件内部的缺陷和裂缝；超声波检测则是通过超声波在材料中传播的速度和频率来检测木构件的内部结构和可见缺陷；热成像检测则是通过测量木构件表面的温度分布来评估木构件的内部结构和性能状况；X射线检测则是通过X射线在材料中的透射和散射情况来检测木构件内部的缺陷和异物；红外线扫描检测则是通过测量木构件表面的红外辐射来评估木构件的内部结构和性能情况。

二、国外古建筑木构件无损检测技术的研究现状在国外，欧美等发达国家长期以来对古建筑木构件的无损检测技术进行了大量研究和实践应用。

他们主要采用声波检测、超声波检测、热成像检测等技术手段，结合数字化图像处理和计算机模拟等技术手段，对古建筑木构件的结构和性能进行全面和深入的分析与评估，为古建筑木构件的修复和保护提供了科学依据。

例如，法国的卢浮宫、英国的巴斯浴场等著名古建筑，都曾应用了先进的无损检测技术进行木构件的评估和监测，取得了良好的效果。

三、国内古建筑木构件无损检测技术的研究现状在国内，古建筑木构件的无损检测技术也得到了较好的发展。

目前，国内的一些研究机构和大学对古建筑木构件的无损检测技术进行了广泛研究和实践，取得了一些重要的成果。

他们主要采用声波检测、超声波检测、热成像检测、X射线检测等技术手段，结合国内古建筑木构件的实际情况和需求，对木构件的结构和性能进行全面而准确的评估和检测，为古建筑的修复和保护提供了科学依据。

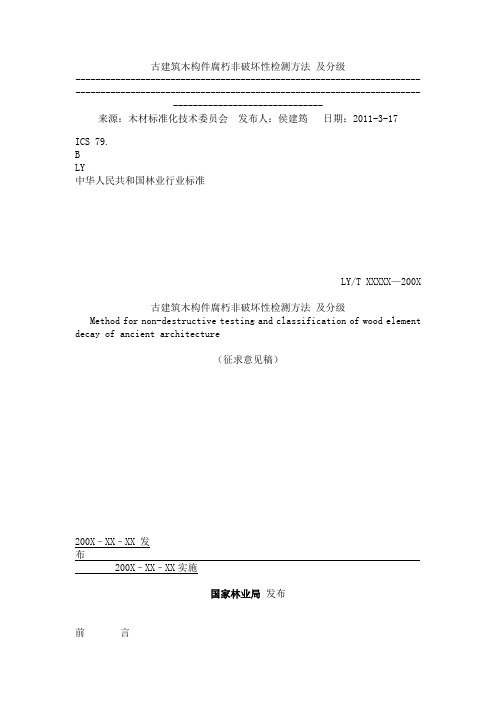

古建筑木构件腐朽非破坏性检测方法及分级------------------------------------------------------------------------------------------------------------------------------------------------------------------------来源：木材标准化技术委员会发布人：侯建筠日期：2011-3-17ICS 79.BLY中华人民共和国林业行业标准LY/T XXXXX—200X古建筑木构件腐朽非破坏性检测方法及分级Method for non-destructive testing and classification of wood element decay of ancient architecture（征求意见稿）200X–XX–XX 发布200X–XX–XX实施国家林业局发布前言本标准按GB/T 1.1—2009给出规则进行起草。

本标准附录A为规范性附录。

请注意本标准某些内容可能涉及专利。

本标准发布机构不承担识别这些专利责任。

本标准由全国木材标准化技术委员会(SAC/ＴＣ41)提出并归口。

本标准起草单位：中国林业科学研究院木材工业研究所。

本标准主要起草人：黄荣凤、吕建雄、赵有科、周永东、吴玉章。

古建筑木构件腐朽非破坏性检测方法及分级1 范围本标准规定了古建筑木构件腐朽状况非破坏性检测评价方法和腐朽分级标准。

本标准适用于古建筑木构件腐朽状况检测及木材残余物理力学性能评价。

2 规范性引用文件下列文件对于本文件应用是必不可少。

凡是注日期引用文件，仅注日期版本适用于本文件。

凡是不注日期引用文件，其最新版本（包括所有修改单）适用于本文件。

GB/T 14019 木材防腐术语GB 50005 木结构设计规范3 术语和定义GB/T 14019和GB 50005界定以及下列术语和定义适用于本文件。

古建筑检测鉴定方案古建筑检测鉴定方案是对古建筑进行科学、全面的检测和鉴定，以评估其保护状况、文物价值和历史背景，为后续保护修复工作提供依据。

古建筑的检测鉴定包括建筑结构、材料、装饰、遗存等方面的调查与分析。

下面是一份古建筑检测鉴定方案，共计1000字。

一、背景介绍古建筑作为我国传统文化的重要组成部分，具有丰富的历史文化价值。

然而，由于时间的推移、环境的影响以及自然灾害等因素，许多古建筑面临着不同程度的损坏和破坏。

为了保护古建筑，必须对其进行检测和鉴定，了解其保护现状，并结合文物价值和历史背景，制定相应的保护修复方案。

二、检测目标本次古建筑检测鉴定的目标是对X古建筑进行全面的调查和分析，包括建筑结构、材料、装饰、遗存等方面的内容。

通过检测鉴定，评估古建筑的保护状况、文物价值和历史背景，为后续保护修复工作提供依据。

三、检测内容1. 建筑结构检测：包括建筑的平面布局、结构形式、承重墙体、梁柱体系等方面的检测分析。

通过结构力学计算和非破坏性检测等手段，了解建筑结构的稳定性和整体承载能力。

2. 材料检测：包括建筑所使用的各种材料的检测和分析，如砖石、木材、泥土等。

通过采集材料样本，进行化学成分分析、物理力学性能测试等，了解材料的组成、特性和老化程度。

3. 装饰检测：包括建筑装饰部分的检测和分析，如壁画、雕塑、石刻等。

通过采集样本，进行测色、显微镜观察、化学分析等手段，了解装饰材料的组成和状况，并评估保护修复的需求。

4. 遗存检测：包括建筑遗存的检测和分析，如基址、遗存墙体等。

通过考古发掘和现场勘察，了解建筑的历史演变和后续修复工作中需要保留的遗存。

四、检测方法1. 采用非破坏性检测技术，如超声波检测、雷达探测等，对建筑结构进行力学性能测定。

2. 采集材料样本，进行化学分析和物理力学性能测试。

3. 采用显微镜观察、红外光谱、X射线衍射等手段，对装饰材料进行分析和评估。

4. 结合现场勘察和历史文献资料，对建筑的遗存进行系统考古和分析。

木质古建筑检测方案规范木质古建筑检测方案规范一、目的和背景木质古建筑作为人类文化遗产的重要组成部分，具有很高的历史、文化和艺术价值。

为了确保木质古建筑的安全和可持续性发展，需要进行定期的检测和评估工作。

本方案旨在提供一套规范的木质古建筑检测方法和流程，以确保检测结果的准确性和可靠性。

二、检测范围和内容木质古建筑的检测范围包括结构体、木料品质和保护状况等方面。

具体的检测内容如下：1. 结构体检测：包括对木结构的稳定性、承载能力和连接方式等进行检测和评估。

主要方法包括视觉和触摸检测、无损检测（如超声波检测）等。

2. 木料品质检测：包括对木材的品种、纹理、含水率和力学性能等进行检测和评估。

主要方法包括外观检测、切片检测和实验室测试等。

3. 保护状况检测：包括对木质古建筑的防水、防腐和防虫等保护措施的检测和评估。

主要方法包括外观检测、水质测试和化学分析等。

三、检测方法和工具木质古建筑的检测方法应综合运用直接观察、非接触式检测和实验室测试等多种方法。

常用的检测工具包括以下几类：1. 视觉和触摸工具：包括望远镜、显微镜、放大镜、手电筒等。

2. 无损检测工具：包括超声波检测仪、红外热像仪、雷达测厚仪等。

3. 实验室测试工具：包括湿度计、浸泡试验盒、力学测试机等。

四、检测流程和要求木质古建筑的检测应按照以下流程进行：1. 前期准备：对检测对象进行调研和了解，并制定详细的检测计划和方案。

2. 实地检测：根据计划和方案，进行实地检测。

在检测过程中，应进行充分记录和拍照，以备后续分析和评估。

3. 检测数据分析和评估：根据实地检测结果，进行数据分析和综合评估。

并制定相应的修复和保护方案。

4. 报告撰写和提交：根据评估结果，撰写检测报告，并提交给相关部门和机构。

五、检测结果和建议木质古建筑的检测报告应包括以下内容：1. 结果总结：对木质古建筑的整体状况进行总结和评价。

2. 缺陷和问题：列举木质古建筑存在的主要缺陷和问题。

古建筑木构件鉴定
古建筑木构件的鉴定主要包括以下步骤：
1. 外观检查：通过观察木构件的外观，可以初步判断其损坏程度和原因。

例如，观察木材的变色、腐朽、开裂等现象，以及连接部位的松动情况等。

2. 仪器检测：利用先进的仪器设备对古建筑木构件进行无损检测，如红外线扫描仪、超声波检测仪等。

这些设备可以准确测量木材的含水量、密度等参数，判断其质量和性能。

3. 化学分析：通过对古建筑木构件进行化学分析，可以了解木材的成分、年代等信息。

例如，通过测定木材中的碳-14含量，可以推断其年代。

4. 力学性能测试：通过测试古建筑木构件的力学性能，如抗拉强度、抗压强度等，可以评估其结构强度和稳定性。

5. 历史研究：除了对木构件本身进行检测和分析，还需要对其历史背景进行研究。

了解古建筑的历史、文化背景以及木构件在古建筑中的作用，有助于更全面地理解其价值和意义。

6. 保护与修复：在鉴定过程中，如果发现木构件存在损坏或老化现象，需要及时进行保护和修复。

根据木构件的具体情况和鉴定结果，可以采取适当的保护和修复措施，如加固、防腐、填充等。

总的来说，古建筑木构件鉴定是一个综合性、多层次的过程，需要从外观到内在、从物理到化学、从结构到历史等多个方面进行全面的检测和分析。

只有通过这样的鉴定，才能确保古建筑木构件得到充分的保护和利用，让历史和文化得以传承。

古建筑检测方案古建筑检测是指对古建筑的结构、材料、装饰等进行全面的检查和评估，以确定其安全性和可持续性。

在古建筑修复和保护的过程中，古建筑检测是一个非常重要的环节，其结果直接影响到修复和保护的质量和效果。

下面是一个简要的古建筑检测方案。

一、古建筑结构检测1.外观检查：对建筑的墙体、梁柱、拱脚等进行观察和测量，检查是否存在倾斜、开裂、脱落等问题。

2.建筑材料检测：对建筑中使用的材料进行分析和检测，包括砖、石、木材等，以确定其使用寿命和质量。

3.结构稳定性检测：通过使用现代检测仪器，如激光扫描仪等，对建筑进行数字化建模和有限元分析，评估其结构稳定性。

4.地基检测：对古建筑的地基进行检测，包括地基土壤的力学性质、承载能力等，以确定建筑的安全性。

二、古建筑装饰检测1.壁画检测：对古建筑中的壁画进行检测和分析，包括颜料组成、附着力等，以确定其保存状况和修复需求。

2.彩色琉璃检测：对彩色琉璃的质量和保存状况进行检测，以确定是否需要进行修复或更换。

3.木雕检测：对古建筑中的木雕进行检测和评估，包括木材的湿度、虫蛀程度等，以确定其修复和保护需求。

4.石雕检测：对古建筑中的石雕进行检测和评估，包括石材的强度、风化程度等，以确定修复和保护的方法和措施。

三、古建筑环境检测1.温湿度检测：对古建筑内外空气的温湿度进行监测和测量，以确定环境对古建筑的影响和相应的调控措施。

2.光照检测：对古建筑内部和周围环境的光照强度进行监测和测量，以确定是否需要采取遮光措施。

3.空气质量检测：对古建筑内部空气的质量进行检测，包括污染物浓度、通风状况等，以保证建筑内环境的健康和安全。

综上所述，古建筑检测方案包括对古建筑结构、装饰和环境的全面检测和评估。

通过科学和准确的检测，可以及时发现古建筑存在的问题和潜在风险，为修复和保护工作提供科学依据，保证古建筑的安全性和可持续性。

古建筑木结构检测技术标准
一、检测范围
本技术标准适用于对古建筑木结构的检测，包括但不限于对木构件的材质、尺寸、变形、损伤等情况的检测。

二、检测方法
1. 外观检测：对古建筑木结构的外观进行观察，包括木构件的形状、尺寸、表面处理等情况。

2. 仪器检测：使用测量仪器对古建筑木结构的尺寸、角度、变形等进行测量。

3. 材质检测：通过对木构件进行取样、切片、研磨等处理，观察其纹理、颜色、质地等特征，判断其材质类型和品质。

4. 负荷测试：对古建筑木结构的关键部位进行负荷测试，以评估其承载能力和稳定性。

三、检测标准
1. 木构件的材质应符合相关历史文献和科学分析得出的结论。

2. 木构件的尺寸应符合设计图纸和实际测量结果。

3. 木构件的变形不应超过允许范围，不得出现明显的扭曲、变形或裂缝等现象。

4. 木构件的损伤情况应进行分类和评估，确定其影响程度和修复方案。

四、检测报告
1. 检测报告应包括以下内容：检测目的、检测方法、检测结果分析、
检测结论及建议等。

2. 检测报告应清晰明了，数据准确可靠，并具有一定的可读性和可操作性。

3. 检测报告应附有必要的图表、数据和照片等，以辅助说明检测结果和分析。

五、检测实施
1. 检测人员应具备专业知识和技能，熟悉古建筑木结构的特性和检测技术标准。

2. 检测时应遵循安全操作规程，确保人员和文物安全。

3. 检测时应采取必要的保护措施，避免对古建筑木结构造成不必要的损伤或破坏。

4. 检测后应进行数据整理和分析，提出相应的修复方案和建议，为古建筑木结构的保护和修复提供科学依据。

古建筑木构件内部缺陷无损筛查方法研究摘要：随着工业社会化和经济发展，古建筑被广泛地保存，木构件在古建筑物中扮演着重要的角色。

但是，由于大量古建筑木构件的内部缺陷，古建筑的安全性很容易受到影响，木构件的内部缺陷无损筛查技术已成为古建筑维护的关键技术。

因此，本文尝试探讨古建筑木构件内部缺陷的无损筛查方法。

本文采用X射线、热成像技术、超声波技术等现代技术进行研究，并结合影响木构件内部缺陷检测的外部因素进行了深入分析，最终建立了一套完整的无损检测方案，提出了古建筑木构件文物内部缺陷无损检测的检测技术，以及文物保护和维护中采用适当的测试方法。

关键词：古建筑；木构件；内部缺陷；无损检测1言当今，随着经济的发展和工业的进步，古建筑被广泛地保存，常常会涉及到一些古老的建筑结构和建筑材料，其中，木构件在古建筑物中也扮演着重要的角色。

古建筑木构件更容易受到外部环境的影响，长期暴露在不利环境中，古建筑木构件的安全性很容易受到影响。

为了确保古建筑木构件的安全性，古建筑维护专家必须精确地检测木构件内部缺陷。

因此，木构件的内部缺陷无损检测技术已成为古建筑的关键技术，由此引发了木构件内部缺陷检测技术研究的热潮。

本文试图探讨古建筑木构件内部缺陷无损检测技术，以期为古建筑维护提供参考和支持。

2究方法2.1 X射线技术X射线技术是检测古建筑木构件内部缺陷的常用技术之一。

X射线能够穿透物质，对木构件内部缺陷形成图像，从而检测存在的木构件内部缺陷。

另外，X射线可以分辨出木构件中的洞，松动的连接件和其他缺陷。

2.2成像技术热成像技术是利用热释放特性进行检测的一种无损检测技术，检测木构件内部缺陷的有效性和定位精确性非常高。

热成像技术可以检测古建筑木构件的结构缺陷、腐朽缺陷、组合缺陷和锈蚀等问题。

2.3声波技术超声波技术是一种无损检测木构件内部缺陷的有效技术。

利用超声波技术，可以检测木构件内部缺陷，包括内部裂痕、空洞、局部区域损伤、松动件和水分含量等。
