1、工厂供电就要满足：安全、可靠、优质、经济等基本要求。
2、表征电能质量的几个指标有：电压、频率、供电连续可靠及谐波等。
3、工厂供电中的电压除了380/220V以外，还有：660V、3kV、6kV、10kV等电压。
4、低压配电系统，按其保护接地型式分为TN系统、TT系统和IT系统。
6、短路的原因主要有下面三个方面的原因：电气绝缘损坏、误操作、鸟兽害和其它等。
7、短路电流的计算方法有：欧姆法、标幺制法、短路容量法8、产生电弧的游离方式有：热电子发射、强电场发射、碰撞游离和热游离。
9、交流电弧的特点是：每半周电弧过零点一次，即电弧自动熄灭一次。
10、在电缆线路中的校验项目中，电缆是不要校验动稳定，这个由厂家来保证。
11、发电厂是将自然界存在的各种一次能源转换为电能的工厂。
6、在三相系统中，可能发生三相短路、两相短路和两相接地短路和单相短路等几种形式。
2、一级负荷中特别重要的负荷，除由_两_个独立电源供电外，还须备有应急电源_ ，并严禁其他负荷接入。
4、各种高低压开关属_一_次设备。
5、跌落式熔断器属于_非限流式__熔断器。
6、防雷装置所有接闪器都必须经过_引下线_与__接地装置__相连。
8、真空_断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，标幺制法_适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过电流互感器_和_电压互感器_完成的。

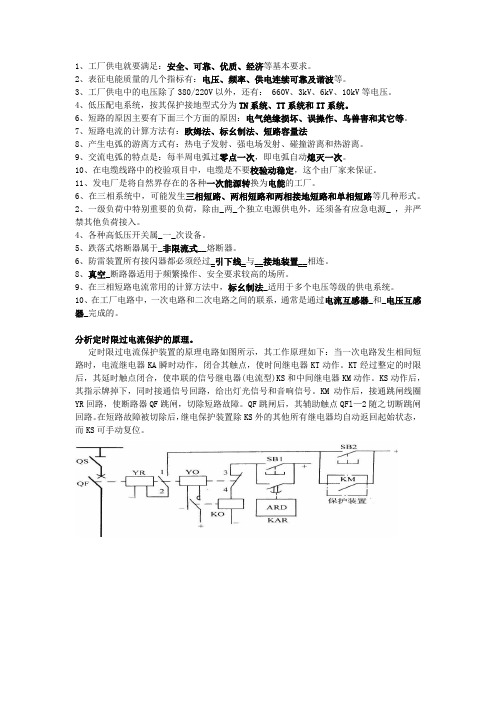

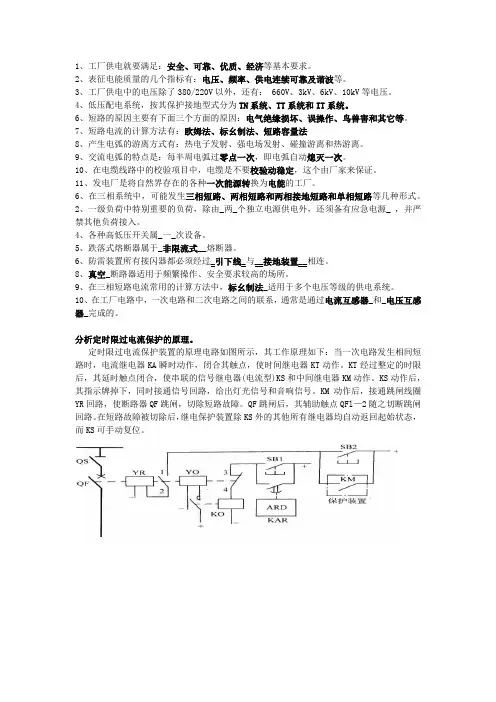

分析定时限过电流保护的原理。
定时限过电流保护装置的原理电路如图所示，其工作原理如下：当一次电路发生相间短路时，电流继电器KA瞬时动作，闭合其触点，使时间继电器KT动作。
KT经过整定的时限后，其延时触点闭合，使串联的信号继电器(电流型)KS和中间继电器KM动作。
KS动作后，其指示牌掉下，同时接通信号回路，给出灯光信号和音响信号。
KM动作后，接通跳闸线圈YR回路，使断路器QF跳闸，切除短路故障。
QF跳闸后，其辅助触点QFl—2随之切断跳闸回路。

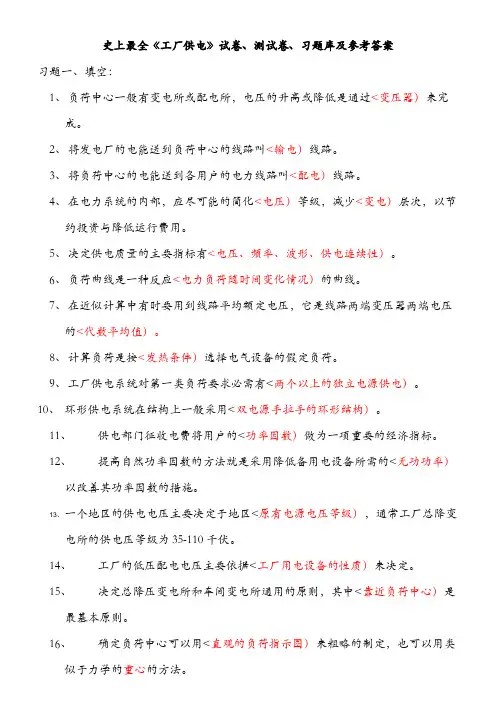

史上最全《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所,电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电)线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电)线路.4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有(电压、频率、波形、供电连续性)。
6、负荷曲线是一种反应（电力负荷随时间变化情况)的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件)选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）.10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级）,通常工厂总降变电所的供电压等级为35—110千伏。
14、工厂的低压配电电压主要依据(工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心)是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法.17、主电路图中的主要电气设备应采用(国家规定的图文符号)来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上,必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。

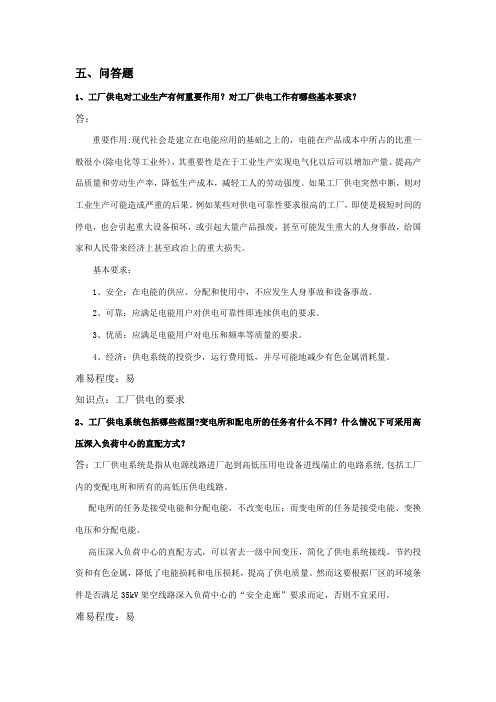

五、问答题1、工厂供电对工业生产有何重要作用？对工厂供电工作有哪些基本要求？答：重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
难易程度：易知识点：工厂供电的要求2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同？什么情况下可采用高压深入负荷中心的直配方式？答：工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
难易程度：易知识点：工厂供电系统概况3、水电站、火电站和核电站各利用什么能源？风力发电、地热发电和太阳能发电各有何特点？答：水力发电厂利用水流的位能来生产电能；火力发电厂利用燃料的化学能来生产电能；核电站利用核能（原子能）生产电能。
风力发电：利用风力的动能来生产电能。
风能是一种清洁、价廉和可再生的能源。
4、我国规定的“工频”是多少?对其频率偏差有何要求?工频：一般交流电力设备的额定频率为50HZ。
规定：频率偏差正负电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差，通常以其对额定电压的百分值来表示。
5、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
6、低压配电系统中的中性线(N线)、保护线(PE 线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。
系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。
这种保护中性线在我国通称为“零线”，俗称“地线”。
TN—C系统：其中的N线与PE线全部合为一根PEN 线。
PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。
主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。
工厂供电第五版课后习题答案【篇一：工厂供电_第五版_刘介方_课后答案[1-10章]】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
《供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
供电试题、考试题、习题库与参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过〔变压器〕来完成。
2、将发电厂的电能送到负荷中心的线路叫〔输电〕线路。
3、将负荷中心的电能送到各用户的电力线路叫〔配电〕线路。
4、在电力系统的内部，应尽可能的简化〔电压〕等级，减少〔变电〕层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有〔电压、频率、波形、供电连续性〕。
6、负荷曲线是一种反响〔电力负荷随时间变化情况〕的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的〔代数平均值〕。
8、计算负荷是按〔发热条件〕选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有〔两个以上的独立电源供电〕。
10、环形供电系统在构造上一般采用〔双电源手拉手的环形构造〕。
11、供电部门征收电费将用户的〔功率因数〕做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的〔无功功率〕以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区〔原有电源电压等级〕，通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据〔工厂用电设备的性质〕来决定。
15、决定总降压变电所和车间变电所通用的原那么，其中〔靠近负荷中心〕是最根本原那么。
16、确定负荷中心可以用〔直观的负荷指示图〕来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用〔国家规定的图文符号〕来表示。
18、单母线分段方式适用于〔一、二级负荷〕比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为〔0.5级〕，且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将〔测量和保护〕混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相〔有功和无功〕电度表。
31、高压配电网和低压配电网的接线方式有三种〔放射式、树干式和环形〕。
一、填空题(每空1分,共2０分):1、工厂供电的基本要求是___安全、可靠、优质、经济＿_＿＿,＿______,＿＿＿____,_____＿_、2、一级负荷中特别重要的负荷,除由__＿__两__个独立电源供电外,还须备有_应急电源＿____＿,并严禁其他负荷接入。
３、电能质量的基本指标是_＿_电压＿__＿和__频率＿__＿_,我国采纳的工业频率是__＿50____ ＨZ。
4、各种高低压开关属_＿＿一_＿__次设备。
5、跌落式熔断器属于＿非限流式＿__＿__熔断器。
6、防雷装置所有接闪器都必须经过_引下线____＿_与__接地装置___＿__相连。
７、继电保护装置的基本要求是:__选择性、速动性、灵敏性_＿__、__＿＿___ 、___＿____ 、可靠性。
8、_真空_＿____断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中,__标幺制法＿___适用于多个电压等级的供电系统。
１０、在工厂电路中,一次电路和二次电路之间的联系,通常是通过_电流互感器______和_＿电压互感器_____完成的。
二、单项选择题(每题2分,共1０分):１、在配电设计中,通常采纳＿_B_____ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A。
20mｉｎB。
30mｉn C。
60min D、90min2、尖峰电流指单台或多台用电设备持续时间为＿A ______左右的最大负荷电流。
Ａ、１s B、5s Ｃ、15s D。
30s3。
电焊机的有功功率是指将额定功率换算到暂载率为__Ｄ_＿＿_＿时的有功功率。
A、15％B。
２5% C、50% D。
100％4、用电设备台数较少且各台设备容量相差特别大时,宜采纳＿_＿A ___＿计算负荷、A、二项式系数法B、标幺制法C。
需要系数法D、欧姆法5、工厂常用灯具结构特点中,光源被透明罩封闭,内外空气不能相通属于＿＿＿C＿＿_。
Ａ、开启型B、闭合型C、密闭型D、防爆型三、名词解释(每题6分,共３０分):1、什么叫电力系统?答:电力系统:由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体,称为电力系统。
4-1 什么叫室内（户内)变电所和室外（户外)变电所？车间内变电所与附设变电所各有何特点？各适用什么情况？（1）室内型变电所:车间附设变电所，车间内变电所,独立变电所,地下变电所和楼上变电所。
户外型变电所：露天变电所，半露天变电所和杆上变电所。
（2)车间附设变电所是变电所变压器的一面墙或几面墙与车间建筑的墙体共用，变压器室的大门朝向车间外。
车间内变电所是变压器位于车间内的单独房间内，变压器室大门朝向车间内。
（３）在负荷较大的多跨厂房，负荷中心在厂房中央且环境许可时,可采用车间内变电所；在生产面积比较小而紧凑和生产流程要经常调整,设备也要相应变动的生产车间，宜采用附设变电所的形式。
、４－2 我国６－10kv的配电变压器常用哪两组连结组？在三相严重不平衡或３次谐波电流突出的场合宜采用哪种联结组？Yyn０，Dyｎ１1;Ｄｙｎ11４-3 工厂或车间变电所的主变压器台数和容量如何确定?台数的选择:1．应满足用电负荷对供电可靠性的要求。
2.对季节性负荷或昼夜负荷变动较大而采用经济运行方式的变电所，也可考虑采用两台变压器。
3对于负荷集中且容量相当的变电所,虽为三级负荷，也可以采用两台或多台变压器。
4在确定变电所主变压器台数时,应适当考虑负荷的发展,留有一定的余地。
容量的选择：1只装一台主变压器的变电所，主变压器容量Sn.ｔ应满足全部用电设备总计算负荷S３0的需要。
2装有两台变压器的变电所，每台变压器的容量Sｎ.t应同时满足以下两个条件：任一台变压器单独运行时,宜满足总计算负荷Ｓ3０的大约6０%~70％的需要；任一台变压器单独运行时,应满足全部一、二级负荷的需要。
3车间变电所主变压器的单台容量上限一般不宜大于100０KＶ·A。
4.适当考虑负荷的发展。
4-４电力变压器并列运行必须满足那些条件?联结组不同的变压器并列运行有什么危险？并列变压器容量太大时有何不好?电力变压器并列运行应满足的条件:1并列变压器一、二次电压必须对应相等。
1、试根据下面的电路图，说明备用电源自动投入装置的原理。
(假设电源进线WL1工作，WL2为备用)答：在假设条件下，断路器QF2断开，QF1闭合，相应的辅助触点QF11-2断开，QF13-4闭合，QF21-2闭合。
当工作电源WL1断电引起失压保护动作使QF1跳闸时，其常开触点QF13-4断开，使原已通电动作的时间继电器KT断电，但其延时断开触点尚未及断开，这时QF1的另一对常闭触点QF11-2闭合，使合闸接触器KO通电动作，使断路器QF2的合闸线圈YO通电。
使QF2合闸，而使备用电源WL2投入运行，恢复对变配电所的供电。
2、根据下面电路图，说明一次自动重合闸装置（ARD）的工作原理答：正常情况下：QF处于合闸位置，它的辅助常开触点QF1-2闭合，QF3-4断开。
当一次电路发生短路故障时，保护装置动作，继电保护装置的出口触点KM闭合，接通跳闸线路YR 回路，使断路器QF自动跳闸。
与此同时，断路器辅助触点QF3-4闭合，而且重合闸继电器KAR起动，经整定的时间后其延时闭合的常开触点闭合，使合闸接触器KO通电动作，从而使断路器QF重合闸。
如果一次电路上的短路故障是瞬时性的，已经消除，则可重合成功。
3、按功能分继电保护系统的继电器有那几种？答：有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。
4、在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？答：N线的功能是，一是满足220V的单相设备接用电源。
二是为三相不平衡电流及单相电流提供通路。
三是用来减少负荷中性点的漂移。
PE线的功能是保障人身安全，防止发生触电事故。
NPE线兼有N线和PE线两种功能。
5、电流互感器的使用注意事项：1.电流互感器在工作时其二次侧不得开路。
2.电流互感器的二次侧有一端必须接地。
3.电流互感器在连接时，要注意其端子的极性。
6、高压隔离开关有哪些功能？它为什么不能带负荷操作？它为什么能作为隔离电器来保证安全检修？隔离高压电，以保证其它设备和线路的安全检修。
但是没有灭弧装置，不允许带负荷操作。
特点：断开后有明显可见的断开间隙，而且断开间隙的绝缘及相间绝缘都是足够可靠的，能充分保障人身的和设备的安全。
7、工厂供电线路及车间配电线路在运行中突然停电时应如何处理？1、当进线没有电压时，说明是电力系统方面暂时停电，这时总开关不必拉开，但出线开关必须全部拉开，以免突然来电，造成人员和设备损坏。
2、当双回路中的一回路进线停电，应立即进行倒闸操作，降负荷特别是其中重要负荷转移给另一回路。
3、场内架空线路发生故障时开关跳闸时，如果开关的断流容量允许，可以试合一次，争取尽快恢复供电。
4、对放射式线路中某一分支上的故障检查，可以采用“分路合闸检查”的方法。
8、对电气主接线的要求有：（1）安全：符合有关技术规范的要求，能充分保证人身和设备的安全；（2）可靠：保证在各种运行方式下，能够满足负荷对供电可靠性的要求；（3）灵活：能适应供电系统所需要的各种运行方式，操作简便，并能适应负荷的要；（4）经济：子满足安全、可靠、灵活的前提下，用力求投资省、运行维护费用最低，并为今后发展留有余地。
9、什么叫短路?短路故障产生的原因有哪些?在三项系统中，可能发生的短路类型有哪些？答：短路是指不同电位的导体之间通过电弧或其他较小阻抗非正常连接在一起。
短路的主要原因：（1）电气设备载流部分的绝缘损坏。
如绝缘老化，本身设计、安装和运行维护不良，绝缘材料陈旧，强度不够被击穿，外力损伤等；（2）工作人员由于误操作或将低电压设备接入高电压线路造成短路；（3）电力线路发生断线和倒杆事故可能导致短路；（4）鸟兽跨越在裸露的相线之间或相线与接地物体之间，或者咬坏设备导线的绝缘。
短路的形式有：三相短路，两相短路，两相接地短路和单相短路。
10、选择导线和电缆截面时必须满足以下几个条件：发热条件、电压允许条件、经济电流密度、机械强度。
11、为什么在6～10kV的高压配电电压中最好是采用10kV?答：从技术指标来看，在同样输送功率和输送距离条件下，配电电压越高，线路电流越小，因而采用的导线截面积越小，可减少线路的初期投资和有色金属的消耗量，且减少线路的电能损耗和电压损耗，采用10kV较6kV更适应于发展，输送功率更大，输送距离更远。
12、电气设备中常用的灭弧方法有哪些？（至少6个）答：常用灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧吹短灭弧法、粗弧分细灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧法。
13、试简述电流型漏电断路器的基本结构和动作原理。
漏电断路器有电压动作型和电流动作型两种，但通常都采用电流动作型。
如图是电流动作型漏电断路器工作原理示意图，漏电断路器由零序电流互感器TAN、放大器A和低压断路器QF(内含脱扣器YR)等三部分组成。
设备正常运行时，主电路三相电流相量和为零，因此零序电流互感器TAN的铁心中没有磁通，其二次侧没有输出电流。
如果设备发生漏电或单相接地故障时，由于三相电流的相量和不为零，零序电流互感器TAN的铁心中产生零序磁通，二次侧有输出电流，经放大器A放大后，通入脱扣器YR，可使断路器QF跳闸，从而切除故障电路和设备。
漏电保护动作电流一般为30mA变电所母线：汇流排：汇集和分配电能。
1、评估：偏差、波动、波形及其三相的对称性的一种质量评估。
2、接地形式：广泛采用中性点直接接地运行，引出的有中性线、保护线、保护中性线。
3、工厂用电设备的工作制：连续工作制设备、短时工作制设备、断续周期工作制设备。
4、电力变压器并列运行条件：1.并列电压器的一二次电压必须保持相等。
2.并列电压器的阻抗电压必须相等。
3.并列变压器的联结组别必须相同。
5、低压配电系统按保护接地形式分为TN系统、TT系统、IT系统。
6、配电所主要任务是接受电能和分配电能，不改变电压。
变电所的任务是接受电能，交换电压和分配电能。
母线的任务是汇集和分配电能。
7、电力系统是由发电厂、变电所和电力用户组成。
8、变配电系统设计的基本要求是安全，可靠，优质，经济9、电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
10、安全电流３０ｍＡ／ｓ致命电流１００ｍＡ／ｓ安全电流因素：１触电时间２电流性质３电流路径４体重与健康状况。
人身点击安全电压５０V11、电弧的熄灭条件：必须使触头间电弧中的去游离率大于游离率。
去游离方式：1.正负带电质点的复合。
2.正负带电质点的扩散。
10、对保护装置的基本要求：1、选择性（当系统发生故障时，只离故障点最近的保护装置动作）。
2、速度性（应尽快地动作，切除故障）。
3、可靠性。
4、灵敏度11、过流保护动作时限的整定：应该按照“阶梯原则”进行整定，以保证前后两级保护装置动作的选择性，也就是在后一级保护装置所保护的线路首端发生三相短路时，前一级保护装置的动作时间应比后一级保护装置中最长的动作时间大一个时间级差12、继电保护：1、过电流保护，电流速断保护和过负荷保护。
2、电力变压器低压侧的单相短路保护。
3、电力变压器的差动保护。
4、电力变压器的瓦斯保护。
按功能分继电保护系统的继电器有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。
12、自动重合ＡＲＤ按自动重合闸的方法分：机械式和电气式；按组成元件分：有机电型，晶体管型和微机型；按重合次数分：一次，二次，三次重合式；13、改善功率因数的方法主要有两种途径。
一是提高自然功率因数；二是并联电容器补偿无功功率。
14、电力变压器应装设有过电流保护、电流速断保护、过负荷保护，容量较大的加装有差动保护和瓦斯保护。
15、10KV变电所的一次设备有：有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。
低压线路的结线方式主要有放射式，树干式，环形。
14、供电系统的远动化：由工厂的动力中心调度室对本系统所属的各变配电所或其他动力设施的运行实现遥控、遥信和遥测。
15、过电压：指在电气线路或电气设备上出现的超过正常工作电压的对绝缘很有危害的异常电压。
可分为：内部过电压和雷电过电压。
16、避雷器应与被保护设备并联，且安装在被保护设备的电源侧。
17、安全电流：是人体触电后的最大摆脱电流。
我国的安全值为30mA。
有关因素：触电时间、电流性质、电流路径、体重和健康情况16、安全电压：是指不使人直接致死或致残的电压。
我国的安全电压为50V。
17、并联电容器在供电系统中的装设位置有高压集中补偿、低压集中补偿、单独就地补偿三种方式。
1、已知某机修车间的金属切削机床组，拥有电压为380V 的感应电动机7.5kW3台， 4 kW8台，3 kW17台，1.5 kW10台。
试用二项式法求其计算负荷。
K=0.16-0.2，cos φ=0.5，tan φ=1.73.系数法解：设备组的总容量是：Pe=(7.5×3+4×8+3×17+1.5×10)=120.5kW有功计算负荷：P30=0.2×120.5kW=24.1kW 无功计算负荷：Q30=P30×tan φ=41.7kvar 视在计算负荷：S30=24.1kW/0.5=48.2kV A 计算电流：I30=S30/(根3*0.38kV)=73.2A 二项式法 附录表1查得73.1tan ,5.0cos ,5,4.0,14.0=====ϕϕx c b 。
设备总容量为 P e =120.5kW 。
x 台最大容量的设备容量为P x =P 5=7.5kW ×3+4kW ×2=30.5kW 有功计算负荷为P 30=0.14×120.5Kw+0.4×30.5Kw=29.1Kw 无功计算负荷为Q 30=29.1Kw ×1.73=50.3kvar 视在计算负荷为 A kV kW S ⋅==2.585.01.2930 计算电流为A kV A kV I 4.8838.032.5830=⨯⋅=2、某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
1)金属切削机床组 有功计算负荷 P 30(1)=0.2×60=12kW 无功计算负荷 Q 30(1)=12×1.73=20.8kvar 2）通风机组 有功计算负荷 P 30(2)=0.8×3=2.4kW无功计算负荷 Q 30(2)=2.4×0.75=1.8kvar3）总计算负荷有功计算负荷 P 30总=0.95×（12＋2.4）=13.7kW无功计算负荷 Q 30总=0.97×（20.8＋1.8）=21.9kvar视在计算负荷 S 30总==230230Q P +=25.8kVA 计算电流I 30总=25.8/3×0.38=39A3、电所低压侧有功计算负荷P 30=650kW ，无功计算负荷Q 30=800kvar 。
