工业级4G路由器组成结构有哪些

UT-91104G Router（1WAN+4LAN）使用说明书版本日期作者审核者备注一、产品概述UT-9110是一款集3G/4G和WIFI为一体的工业4G 路由器。

支持4G全网通，提供1个WAN口和4个LAN口，支持10M/100M自适应。

支持多种网络接入，无论是4G网络、有线宽带还是WIFI，路由器都可接入，提供直观人性化的WEB配置界面方便用户配置管理，极大的降低了用户使用难度。

工业级高标准设计；具备一定的抗干扰和防浪涌能力，广泛应用于工业控制、数据通讯系统及工业自动化领域。

二、产品技术参数硬件配置CPU处理器CPU：QCA9531 主频 650MHzFLASH闪存16MBDDR内存128MB2.4G WiFi 2*2（支持IEEE 802.11b/g/n协议，最高速率可达300Mbps）4G模组支持全网通7模（LTE-TDD Band 38/39/40/41 ; LTE-FDD Band 1/3/5/7/8））天线WiFi：外置5dBi 全向天线4G：外置5dBi 全向吸盘天线散热片莓派式优质铝材散热器整机接口网络接口4个10/100M自适应LAN口（Auto MDI/MDIX）1个10/100M自适应WAN口（Auto MDI/MDIX）指示灯8个绿色LED指示灯POWER、4G、WiFi、LAN1、LAN2、LAN3、LAN4、WANSIM卡支持1个全网通4G,标准大卡25*15mm轻触按键1个系统恢复出厂设置按键供电1个电源输入接口（DC input 12V）协议标准支持IEEE 802.11b/g/n，IEEE 802.3/3u无线参数调制方式OFDM/BPSK/QPSK/DQPSK/DBPSK射频频率范围2412 GHz ~ 2472 GHz无线信道 2.4GHz Channel： 1,2,3,4,5,6,7,8,9,10,11,12,13传输速率11b: 11M, 5.5M, 2M, 1Mbps11g: 54M, 48M, 36M, 24M, 18M, 12M, 9M, 6MbpsHT20:6.5M, 13M, 19.5M, 26M, 39M, 52M, 58.5M,65M,13M,26M,39M,52M,78M,104M,117M 81M, 104M, 108M, 117M,130MHT40:13.5M,27M,40.5M,54M,81M,108M,121.5M,135M,27M,54M,81M,108M,162M,216M,243M,270M输出功率IEEE 802.11b11Mbps(-22@EVM)20.0 ± 2.0dBmIEEE 802.11g6Mbps(-25@EVM) 18.0 ± 2.0dBm54Mbps(-25@EVM)17.0 ± 2.0dBm IEEE 802.11nHT20(-28@EVM)MCS 0-318.0 ± 2.0dBmMCS 417.0 ± 2.0dBmMCS 516.0 ± 2.0dBmMCS 615.0 ± 2.0dBmMCS 714.0 ± 2.0dBmHT40(-28@EVM)MCS 0-318.0 ± 2.0dBmMCS 417.0 ± 2.0dBmMCS 516.0 ± 2.0dBmMCS 615.0 ± 2.0dBmMCS 714.0 ± 2.0dBm 灵敏度IEEE 802.11b1Mbps≦-92dBmIEEE 802.11g6Mbps ≦-90dBm54Mbps≦-70dBmIEEE 802.11nHT 20MCS 0≦-86dBmMCS 7≦-68dBmHT 40MCS 0≦-85dBmMCS 7≦-66dBm工作环境操作温度-20~+70°C操作湿度（无凝）10%~95% RH存放温度-40~+85°C存放湿度（无凝）10%~95% RH环保RoHs Compliance三、指示灯四、按键定义Reset ：按键，按下5秒给系统重启，按下10-15秒给设备恢复出厂设置五、出厂参数默认IP 192.168.128.1 子网掩码 255.255.255.0登录账号 admin 登录密码admin六、操作说明 （一）快速使用（1）一般使用（4G 转有线、无线），不用对路由进行设置，正确插入4G 卡上电， 连接wifi 使用。

TR321工业路由器用户使用文档此说明书适用于下列型号产品：目录一产品简介 (4)1.1产品概述 (4)1.2产品外观尺寸图 (4)1.3物理特性 (5)二产品安装 (5)2.1安装前确认 (5)2.2 配件的安装 (5)三参数配置 (7)3.1 设置 (8)3.1.1 WAN口 (8)3.1.2 LAN口 (9)3.1.3无线 (10)3.1.4在线探测 (11)3.1.5网络诊断 (12)3.2 安全 (13)3.2.1 DMZ主机 (13)3.2.2 端口转发 (13)3.2.3 通信规则 (14)3.2.4 自定义 (16)3.3 管理 (16)3.3.1 系统 (16)3.3.2 密码 (16)3.3.3 时间设置 (17)3.3.4 日志设置 (18)3.3.5 备份与恢复 (18)3.3.6 路由器升级 (19)3.3.7 远程管理 (19)3.3.8 重启 (20)3.4 高级 (20)3.4.1 动态DNS (20)3.4.2 花生壳 (21)3.4.3 QoS设置 (21)3.4.4 静态路由 (22)3.4.5 基站定位 (22)3.4.6 GPS定位 (23)3.4.7 流量统计 (23)3.4.8 串口应用 (24)3.5 VPN (25)3.5.1 PPTP (25)3.5.2 L2TP (27)3.5.3 OpenVPN (29)3.5.4 IPSec (30)3.6 查看 (31)3.6.1 系统 (31)3.6.2 网络 (32)3.6.3 路由表 (32)3.6.4 系统日志 (33)3.6.5 VPN状态 (33)一产品简介1.1产品概述TR321系列Router是一款双网口小体积工业路由器，设计完全满足工业级标准和工业用户的需求，采用高性能的工业级32位通信处理器，软件多级检测和硬件多重保护机制来提高设备稳定性。

支持中国电信4G/3G，中国联通4G/3G、中国移动4G/3G并往下兼容EDGE、CDMA 1X及GPRS网络，同时支持多种VPN协议（OpenVPN、IPSEC、PPTP、L2TP等）来保证数据传输的安全性。

用户规格参数手册版本：V1.2概述本文档主要YLX720 工业4g路由器的电气特性、机械尺寸、引脚定义、适用场景本模块适合场景众多，如以下场景：●路由产品●物联网●无线通信●中继●4G-LTE修订记录修订记录累积了每次文档更新的说明。

最新版本的文档包含以前所有文档版本的更新内容。

修订日期版本修订说明2017-05-07 V1.0 第一次发布2019-06-01 V1.1 产品更新修改部分目录1、产品概述 (1)1.1模块简介 (1)1.2主要应用领域 (1)1.3模块特点 (1)1.4模块基本参数 (2)2、硬件介绍 (3)2.1引脚定义........................................................................................................ 错误!未定义书签。

2.2 电气特性 (3)2.3 封装尺寸 ....................................................................................................... 错误!未定义书签。

1、产品概述1.1简介●深圳市云联芯有限公司自主设计开发工业应用4G-LTE路由器。

该产品采用QCA9531/4531高通SOC芯片.支持Linux和OpenWRT操作系统及自定义开发，是一体化的802.11 b/g/n WIFI解决方案，可以广泛地适用于智能设备和云服务应用等，包括有线转无线、4G转WIFI、无线摄像头、硬AP、路由器、DTU工业4G路由器、无人售卖机等。

1.2主要应用领域●物联网应用●WIFI智能家居●WIFI 安防监控●工业控制●消费类电子●有线转无线●4G转WIFI共享●无线摄像头●硬AP●4G LTE路由器●无人售卖机●便携式WIFI热点1.3特点采用QCA9531/4531方案，尺寸小，性能稳定。

弱电行业痛点竟然用一个工业4G路由器就能搞定前言：大家好，我是薛哥。

在弱电工程中，我们经常碰到无法敷设光缆的情况，或者敷设光缆需要大量的人力、财力及物力，比如一些连锁的超市、旅游景区、大型公园、河道、水库等无法通过有线传输的地方，怎么才能把图像传输到总部进行统一管理呢？再比如在一些工业环境比较复杂的地方，无法再敷设光纤了，怎么才能视频图像传输到总部呢？碰到这样的情况，有没有更好的方法呢？今天薛哥给大家介绍一下新一代的智能组网解决方案，可以有效的解决你工程中的碰到的棘手问题。

正文：一．蒲公英4G工业路由器的简单介绍蒲公英4G工业路由器采用工业标准设计，适合各种复杂的现场环境，尤其室外或者工业领域放一个这样的路由器，使用时间更长，信号更稳定。

前面是1个百兆WAN口+4个百兆LAN口，可以当作无线路由器使用，同时可连接多台设备。

后面是WIFI天线，SIM卡槽，4G天线等功能模块。

支持全网通的3G/4G信号上网，支持有线与无线接入，有信号的地方就可以使用。

二、蒲公英SD-WAN组网优势蒲公英SD-WAN组网技术，可以为企业提供智能组网解决方案，较传统虚拟专用网部署复杂、专人现场维护、安全性以及专网专线成本高而言，蒲公英SD-WAN采用全面覆盖互联网、专线、无线网络等常见接入方式，在无公网IP或专线的情况下低成本高质量的实现设备跨网络跨地区的异地互访、文件加密传输或共享。

蒲公英SD-WAN帮助企业快速部署组建虚拟局域网，实现设备信息在各地区的互联互通。

蒲公英SD-WAN使用RSA/AES加密算法保证传输数据安全。

蒲公英云管理平台可导出日志，满足企业日常远程管理、远程维护的需求，无需现场维护，为企业减少人力维护成本。

三、弱电行业的痛点有哪些？因为弱电工程已经进入到各行各业中了，尤其视频监控系统的应用可以说遍布中国每一个地方，但是在有一些偏远地方的监控系统图像传输一直都是一个棘手的问题，敷设光缆不现实，并且价格昂贵。

厦门海为科技有限公司4G 工业路由器GBOX+使用说明目录一、产品型号列表与外观尺寸 (3)二、指示灯说明 (3)三、产品规格 (3)四、环境规格 (3)五、恢复出厂设置 (3)六、4G工业路由器应用实例 (4)5.14G工业路由器与设备（HMI）直连 (4)5.24G工业路由器与交换机相连 (4)七、4G工业路由器使用注意事项 (5)一、产品型号列表与外观尺寸型号功率(12VDC)外形尺寸GBOX+4G工业无线路由器，5*RJ-45接口（10/100MB），支持4G全网通，带WIFI小于12W130mm×83mm×34mm1.POWER指示灯N3口指示灯2.3/4G运行指示灯N4口指示灯3.WIFI指示灯9.3G/4G天线接口4.WAN指示灯10.2.4G天线接口N1口指示灯11.3G/4G天线接口N2口指示灯12..2.4G天线接口二、指示灯说明指示灯指示灯颜色指示灯状态POWER指示灯红色常亮-电源正常3/4G指示灯蓝色慢闪烁-3/4G正常工作WIFI指示灯蓝色闪烁-WIFI正常工作WAN指示灯蓝色闪烁-网络正常工作LAN指示灯蓝色接对应的LAN口对应LAN灯常亮三、产品规格项目规格外壳黑色铁壳接口WAN口(10MB/100MB)，LAN口(10MB/100MB)，SIM口，SMA天线接口，Micro SD卡接口，USB2.0接口指示灯依次为Power,3/4G指示灯,WLAN,WAN,LAN1,LAN2,LAN3,LAN4认证RoHS、CE、FCC、3C认证网络制式国内全网通TCP/IP协议IPV4/IPV6四、环境规格项目环境规格温度工作温度：-20～+60ºC储存温度：-40～+70ºC工作湿度：10%~90%RH不凝结存储湿度：5%~90%RH不凝结五、恢复出厂设置5.1当遇到忘记密码、无法登陆设备、设备配置异常等情况建议恢复出厂配置后重新设置本设备。

什么是4G路由器？4G路由器的工作原理4G路由器是一种高速工业物联网路由器，与4G/3.5G/3G/2.5G网络全面兼容，具有VPN 链路、工业级保护和宽温度设置修正，能够简单地形成高速稳定的无线传输网络，使用公共LTE网络。

4G工业路由器采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统作为软件支持平台，包括RS232(或RS485/RS422)、以太网LAN、以太网WAN和wi-fi。

4G路由器的的原理无线4G模块主要内置于原路由器中。

用户首先可以使用该计费表(SIM卡)插入4G路由器，通过运营商的4G网络拨号、网络WCDMA、TD-SCDMA、数据传输、因特网接入等获得。

路由器具有共享互联网的WIFI功能，如果手机、计算机或psp具有无线卡或wifi功能，您可以通过4G无线路由器访问互联网，这对于在无线局域网中共享3G无线网络非常有用。

有些制造商拥有有线宽带接口，无需4G即可正常接入互联网。

4G无线路由器允许宽带连接，并且在诸如单色网络的应用中，达到或超过ADSL的当前网络带宽变得非常普遍。

4G工业路由器的作用1、提高数据处理和传输速度用高性能MIPS内核，提供高容量内存缓存(DDR2-1Gbits)、强大的性能和卓越的性能，以满足大型数据传输应用(如图像和视频)的性能要求2、网络和通信相比普通路由器，，复制的工业环境对工业路由器也提出了更高的要求。

4G工业路由器使用高性能工业级4G无线模块，提供工业级高安全性和高精度组件、-40〜+85摄氏度极宽的温度校正画面、易于适应高温和寒冷的工作环境、可靠的网络和无人系统的网络安全通信。

3、2/3/4G信号自切换双4G天线信号更稳定，除了FDD-LTE/TD-LTE两种LTE标准外，还可向下兼容2G/3G，支持td-scdma/wcdma/edge。

4、稳定的WIFI信号双Wi-Fi天线信号支持802.11b/g/n和多达24个无线STA连接，可自动和手动选择频道。

路由器内部结构图路由器内部结构图1·介绍在网络领域，路由器是一种重要的设备，它用于将数据包从源地质转发到目标地质，并且能够处理网络层协议。

本文档将详细介绍路由器的内部结构。

2·外部接口2·1 WAN口●作用：连接广域网，用于接收和发送互联网上的数据包。

●物理接口类型：例如以太网、光纤、DSL等。

●配置：IP地质、子网掩码、默认网关等。

2·2 LAN口●作用：连接局域网，用于接收和发送本地网络内的数据包。

●物理接口类型：通常是以太网接口。

●配置：IP地质、子网掩码、DHCP服务器等。

3·处理单元路由器的处理单元负责数据包的转发、网络层协议的处理以及路由表的维护。

3·1 控制平面●路由器控制平面管理路由表和路由协议。

●功能：计算最佳路径、更新路由表、处理路由更新消息等。

●路由协议：例如RIP、OSPF、BGP等。

3·2 转发平面●路由器转发平面实现数据包的转发功能。

●功能：根据路由表转发数据包、执行数据包的访问控制策略等。

●ASIC芯片：通常使用专用的硬件芯片（如网络处理器、交换芯片）来加速数据包的处理。

4·存储路由器的存储单元用于存储路由器的操作系统、配置文件、日志文件等。

4·1 内存●路由器使用内存来存储运行时数据、路由表、缓存数据等。

●类型：主要有RAM、NVRAM、Flash等。

4·2 硬盘●有些高端路由器可能配备了硬盘用于存储大量的日志文件、配置文件等。

5·防火墙与安全功能5·1 防火墙●路由器可以通过防火墙功能对数据包进行过滤和检测，提高网络安全性。

●功能：过滤IP数据包、检查端口、应用层代理等。

5·2 VPN●路由器可以支持虚拟专用网络（VPN）功能，实现安全的远程访问和站点之间的连接。

5·3 鉴权与加密●路由器可以支持用户鉴权、数据加密等安全功能，保障网络通信的机密性和完整性。

路由器主要构成是什么路由器（Router）是一种计算机网络设备，主要负责在各种网络之间传输数据包，并根据不同网络间的路由协议，将数据包从源地址转发到目的地址。

它在现代互联网中扮演着至关重要的角色，被广泛应用于家庭、企业和数据中心等各个领域。

那么，路由器的主要构成是什么呢？本文将从硬件和软件两个方面进行阐述。

一、硬件构成1. 中央处理器（CPU）：路由器中的中央处理器负责管理和控制整个路由器的运行。

它执行各种网络协议，进行路由决策，处理数据包的转发和过滤等任务。

2. 存储器：路由器需要使用存储器来保存各种路由表、转发表、缓冲区等信息。

存储器包括随机存储器（RAM）和只读存储器（ROM）两种形式。

- 随机存储器（RAM）：用于存储临时数据，如当前路由表、转发表等。

- 只读存储器（ROM）：用于存储固定的启动程序等信息。

3. 接口：路由器通过各种不同类型的接口与其他设备或网络连接，实现数据的传输和通信。

- 以太网接口：用于连接局域网（LAN）中的设备，对接的设备可以是电脑、服务器等。

- 串口接口：用于连接远程设备，如调制解调器、交换机等。

- 光纤接口：用于连接长距离网络，如广域网（WAN）。

4. 网络接口卡（NIC）：用于将物理信号转换为数字信号，并提供给中央处理器进行处理。

5. 电源：为路由器提供电能供应，确保其正常工作。

二、软件构成1. 操作系统：路由器的操作系统是一种特殊的软件，负责控制和管理硬件，执行各种网络协议和路由算法，并提供用户接口。

- 常见的路由器操作系统有Cisco IOS、Juniper Junos等。

2. 路由协议：路由器通过路由协议来学习和传播网络内部和外部的路由信息，使其能够找到最佳的路径转发数据。

- 常见的路由协议有RIP、OSPF、BGP等。

3. 防火墙：为了保护网络安全，许多路由器都内置了防火墙功能，用于过滤和监控数据包，防止未授权的访问和攻击。

4. 网络地址转换（NAT）：NAT是一种将专用IP地址转换为公共IP地址的技术，用于解决IPv4地址短缺的问题，实现家庭或企业网络与互联网之间的通信。

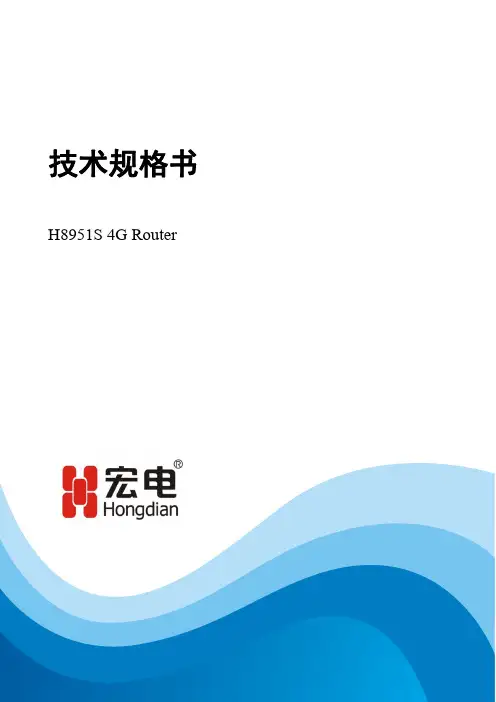

技术规格书H8951S4G Router
目录
1.产品概述 (3)
2.产品规格 (3)
3.结构尺寸及接口定义 (4)
4.面板指示灯状态 (5)
1.产品概述
H8951S4G工业路由器基于4G无线联网，支持有线/无线网络备份，高可靠性，组网便捷，适用于大规模分布式的行业应用，如智能快递柜、充电桩、银行ATM机、铁塔监控、电力、水利、环保等。

宏电设备工业级设计和多接口扩展，可助力客户实现机器联网，状态监控，远程维护，降低综合维护成本，提升服务响应速度，加速实现工业4.0。

2.产品规格
注：通讯功耗的大小受网络信号强度及模块网络制式的影响
3.结构尺寸及接口定义
下图中，对应设备实物的尺寸的单位是毫米。

①串口⑥LAN口
②SIM卡接口⑦WAN/LAN口
③WIFI天线⑧4G天线
④复位按键⑨接地螺柱
⑤电源DC接口
H8951S4G Router技术规格书
4.面板丝印及指示灯状态
H8951S4G Router前面板上有4个LED指示灯，指示H8951S4G Router的工作状态和网络状态。

指
所示。

示灯如图4-1，指示灯状态说明如表4-1
表4-1指示灯状态说明表。

路由器的内部构造解析路由器是我们经常使用的网络设备之一，它在我们的家庭或办公室中扮演着重要的角色。

它能够将网络流量传输到不同的设备之间，帮助我们快速、高效地进行互联网连接。

然而，你是否曾想过，路由器内部是如何工作的呢？本文将对路由器的内部构造进行解析，帮助我们更好地理解这个复杂的设备。

一、物理构造路由器通常由以下几个主要部分组成：1. 电源：路由器需要电源来运行，通常使用交流电源适配器连接到电源插座。

2. 以太网端口：路由器上通常有多个以太网端口，用于连接网线，将局域网中的设备连接到路由器上。

这些端口通常采用RJ45接口。

3. WAN端口：WAN端口用于连接广域网，比如连接到互联网服务提供商(ISP)的调制解调器。

WAN端口通常采用RJ45接口，支持电缆、DSL等不同的连接方式。

4. 无线天线：大多数现代路由器都内置了无线天线，用于提供无线网络连接。

这些天线可以根据路由器的型号和规格有所不同。

5. 内部电路板：内部电路板是路由器的核心部分，包含了处理器、内存、存储器和其他相关电路。

处理器用于处理路由器的各种操作，内存用于缓存临时数据，存储器用于存储路由器的操作系统和配置文件等。

二、工作原理路由器主要通过以下几个步骤来传输和转发网络流量：1. 接收数据包：路由器通过以太网端口或无线连接接收到来自其他设备的数据包。

这些数据包包含有关源地址和目标地址的信息，以及要传输的数据。

2. 解析目标地址：路由器根据数据包中的目标地址，查找路由表来确定下一步的转发路径。

3. 转发数据包：根据目标地址和路由表，路由器将数据包转发到正确的输出接口，使其到达目标设备。

4. 更新路由表：路由器会定期更新路由表，以确保它能够及时响应网络拓扑的变化、优化数据的传输路径。

5. 防火墙和安全功能：一些高级路由器还配备了防火墙和其他安全功能，用于保护网络免受恶意攻击和未经授权的访问。

三、内部技术细节在路由器的内部电路板上，有几个关键的技术组件，使路由器能够高效地工作：1. CPU：中央处理器(Central Processing Unit)是路由器的大脑，负责处理路由器的运算和控制。
