基于s7-224的自动化温室控制系统设计

《基于PLC的智能温室监控系统》篇一一、引言随着现代农业技术的不断发展和进步，智能温室已经成为现代农业生产的重要工具。

而智能温室监控系统作为其中的核心技术，对保障温室作物生长、提高农业生产效率和减少资源浪费具有重大意义。

本文将着重探讨基于PLC（可编程逻辑控制器）的智能温室监控系统的设计及应用，通过高精度控制温室环境参数，以实现优化农业生产和资源管理。

二、系统架构设计基于PLC的智能温室监控系统主要包括以下几个部分：数据采集层、控制层和上层管理层。

1. 数据采集层：通过传感器网络实时采集温室内的环境参数，如温度、湿度、光照强度等，以及作物的生长状态等信息。

这些数据对于评估作物生长环境和进行实时调控具有重要意义。

2. 控制层：控制层由PLC控制器和执行机构组成。

PLC控制器接收数据采集层的数据，通过预先设定的逻辑程序进行分析和处理，然后向执行机构发出控制指令，以实现对温室环境的自动调节。

3. 上层管理层：通过计算机或移动设备等终端设备，实现对整个系统的远程监控和管理。

用户可以通过该层对系统进行配置、查询和操作，实现对温室的实时监控和远程控制。

三、系统功能实现基于PLC的智能温室监控系统具有以下功能：1. 环境参数监测：实时监测温室内的环境参数，如温度、湿度、光照强度等，为作物的生长提供适宜的环境条件。

2. 自动调控：根据监测到的环境参数和作物生长状态，通过PLC控制器和执行机构进行自动调控，以优化温室环境。

3. 远程监控：通过上层管理层，实现对温室的远程监控和管理，方便用户随时了解温室状况并进行操作。

4. 数据分析与优化：通过对历史数据的分析，发现作物生长的最佳环境参数范围，为优化农业生产提供依据。

5. 报警功能：当环境参数超出预设范围时，系统会发出报警信号，以便及时采取措施防止作物受损。

四、应用实例及效果分析以某蔬菜种植基地为例，引入基于PLC的智能温室监控系统后，取得了显著的效果：1. 提高了作物产量和质量：通过精确控制温室环境参数，为作物提供了适宜的生长环境，使得作物产量和质量得到了显著提高。

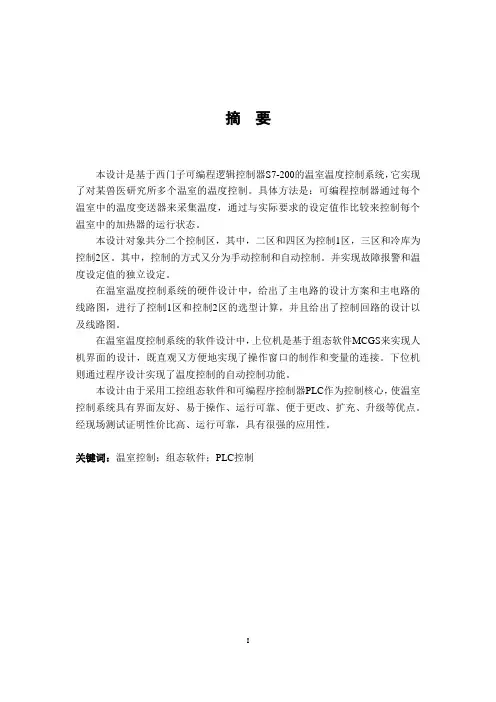

摘要本设计是基于西门子可编程逻辑控制器S7-200的温室温度控制系统，它实现了对某兽医研究所多个温室的温度控制。

具体方法是：可编程控制器通过每个温室中的温度变送器来采集温度，通过与实际要求的设定值作比较来控制每个温室中的加热器的运行状态。

本设计对象共分二个控制区，其中，二区和四区为控制1区，三区和冷库为控制2区。

其中，控制的方式又分为手动控制和自动控制。

并实现故障报警和温度设定值的独立设定。

在温室温度控制系统的硬件设计中，给出了主电路的设计方案和主电路的线路图，进行了控制1区和控制2区的选型计算，并且给出了控制回路的设计以及线路图。

在温室温度控制系统的软件设计中，上位机是基于组态软件MCGS来实现人机界面的设计，既直观又方便地实现了操作窗口的制作和变量的连接。

下位机则通过程序设计实现了温度控制的自动控制功能。

本设计由于采用工控组态软件和可编程序控制器PLC作为控制核心，使温室控制系统具有界面友好、易于操作、运行可靠、便于更改、扩充、升级等优点。

经现场测试证明性价比高、运行可靠，具有很强的应用性。

关键词：温室控制；组态软件；PLC控制AbstractThis system is a greenhouse automatic control project controlled on the basis of SIEMENS S7-200 PLC. It realizes the temperature control for every greenhouse since having powerful function. Specific method is that: may programming controller changes through the temperature in every greenhouse send ware gathered temperature, by asking with reality set temperature make a comparison for every greenhouse in the operating condition of heater.In which, the objects of design are two control areas.No.2 and No.4 are the first control area; No.3 and refrigeratory are the second control area. The control mode classified as the automatic control and control of by hand. And implement malfunction alarm and enactment of the TEMP SV alone.In the design of hardware software of the regulation the greenhouse temperature,there are the design proposal and the circuit diagram of the main circuit. To calculate lectotype of the first control area and the second control area and provide the design proposal and main circuit of duct pilot.In the design of hardware software of the regulation the greenhouse temperature, up position has adopted group form software MCGS to complete the design of man-machine interface,It is convenient and directviewing to make the Operation Windows and to attach the variable Machine-under through the design process to achieve a temperature-controlled automatic control functions.As a result of industrial design of the configuration software and PLC control as the core of the PLC, the greenhouse control system has a user-friendly, easy to operate, reliable and easy to change, expand, upgrade, and other advantages. After field testing to prove cost-effective, reliable operation, has a strong application.Keywords: Greenhouse automatic control , configuration software, PLC control目录第1章绪论 (1)1.1 课题来源及研究意义 (1)1.2 相关技术国内外研究现状 (1)1.3 本文主要研究内容 (2)第2章温室自动温度控制系统 (1)2.1 温室自动温度控制系统组成简介 (1)2.1.1 上位机监控系统 (1)2.1.2 硬件控制线路的设计 (4)2.1.3 下位机程序设计要求 (6)2.2 温室自动温度控制系统控制要求 (6)2.2.1 工作方式的描述 (6)2.2.2 温度控制的工艺描述 (8)2.2.3 故障报警 (9)2.2.4 八个固定及活动冷库的温度检测，高温报警。

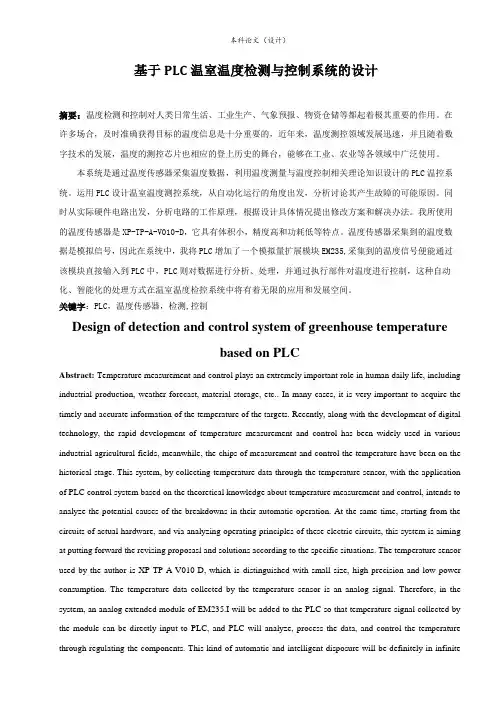

基于PLC温室温度检测与控制系统的设计摘要：温度检测和控制对人类日常生活、工业生产、气象预报、物资仓储等都起着极其重要的作用。

在许多场合，及时准确获得目标的温度信息是十分重要的，近年来，温度测控领域发展迅速，并且随着数字技术的发展，温度的测控芯片也相应的登上历史的舞台，能够在工业、农业等各领域中广泛使用。

本系统是通过温度传感器采集温度数据，利用温度测量与温度控制相关理论知识设计的PLC温控系统。

运用PLC设计温室温度测控系统，从自动化运行的角度出发，分析讨论其产生故障的可能原因。

同时从实际硬件电路出发，分析电路的工作原理，根据设计具体情况提出修改方案和解决办法。

我所使用的温度传感器是XP-TP-A-V010-D，它具有体积小，精度高和功耗低等特点。

温度传感器采集到的温度数据是模拟信号，因此在系统中，我将PLC增加了一个模拟量扩展模块EM235,采集到的温度信号便能通过该模块直接输入到PLC中，PLC则对数据进行分析、处理，并通过执行部件对温度进行控制，这种自动化、智能化的处理方式在温室温度检控系统中将有着无限的应用和发展空间。

关键字：PLC，温度传感器，检测,控制Design of detection and control system of greenhouse temperaturebased on PLCAbstract: Temperature measurement and control plays an extremely important role in human daily life, including industrial production, weather forecast, material storage, etc.. In many cases, it is very important to acquire the timely and accurate information of the temperature of the targets. Recently, along with the development of digital technology, the rapid development of temperature measurement and control has been widely used in various industrial agricultural fields, meanwhile, the chips of measurement and control the temperature have been on the historical stage. This system, by collecting temperature data through the temperature sensor, with the application of PLC control system based on the theoretical knowledge about temperature measurement and control, intends to analyze the potential causes of the breakdowns in their automatic operation. At the same time, starting from the circuits of actual hardware, and via analyzing operating principles of these electric circuits, this system is aiming at putting forward the revising proposasl and solutions according to the specific situations. The temperature sensor used by the author is XP-TP-A-V010-D, which is distinguished with small size, high precision and low power consumption. The temperature data collected by the temperature sensor is an analog signal. Therefore, in the system, an analog extended module of EM235.I will be added to the PLC so that temperature signal collected by the module can be directly input to PLC, and PLC will analyze, process the data, and control the temperature through regulating the components. This kind of automatic and intelligent disposure will be definitely in infiniteapplication and tremendous development in the temperature controlling system in the greenhouse. Keyword: PLC, Temperature sensors, Detection, Control目录1.绪论 (1)2.系统总体设计方案 (2)2.1.总体方案 (2)2.2.系统硬件连接图 (4)3.可编程逻辑器件（PLC） (5)3.1.PLC的定义 (5)3.2.PLC的分类 (5)3.3.PLC的基本结构 (5)3.4 .PLC的工作原理 (6)3.5. PLC主要厂家及西门子S7—200 (7)4.温度传感器 (9)4.1.温度传感器的分类 (9)4.2.温度变送器 (11)5.硬件设备与电路图 (12)5.1.控制系统的I/O点及地址分配 (12)5.2.状态灯、扬声器、暖风机电路 (13)5.3.温度采集电路 (13)5.4.EM235模拟量输入电路 (14)6.主程序及梯形图 (15)6.1.主程序OB1 (15)6.2.子程序0，取实际温度变量 (19)7.结论 (21)致谢 (22)参考文献 (23)1 绪论西方发达国家对现代温室检控系统研究的时间比较早。

基于PLC的现代农业大棚自动控制设计摘要：现代农业技术的不断更新换代，使得农业生产由传统种植、养殖慢慢转变为自动化大棚种植、养殖。

本文以PLC技术为基础，介绍了一种自动控制系统的设计，该系统可以实现大棚内环境的自动调节、作物生长监控，有效提高农作物产量和质量。

关键词：PLC、现代农业、大棚、自动控制、环境调节、作物生长监控。

一、引言现代农业技术的发展，已经推动了农业生产的快速发展，为了提高农业生产效率，节约人力资源，并增强农作物保护能力，在大棚内投入了前所未有的自动化技术。

目前，大棚种植、养殖业已经成为现代农业生产的一个重要组成部分。

在自动控制方面，PLC作为一种广泛应用的控制技术，已经成功应用于农业大棚的自动控制系统中。

二、PLC技术基础PLC（Programmable Logic Controller）是一种常用的可编程控制器，主要应用于工业自动化领域。

它是一种专门的计算机，具有较强的控制能力，可以根据程序对输入进行判断，从而对输出进行控制。

PLC的硬件主要由CPU、IO、电源、通信等部分组成，软件主要由程序编辑器、编译器、调试器和执行器等组成。

三、大棚自动控制系统设计本文基于PLC技术，设计了一套大棚自动控制系统，主要功能包括环境调节、作物生长监控和安全保护等。

（一）环境调节大棚内环境的温度、湿度、光照等因素，对于农作物的生长十分重要。

系统设定一定的温度、湿度、光强阈值，测量大棚内的环境数据，当环境数据达到设定值时，系统会启动相应的设备，如加热器、通风机、喷水器等，进行环境的自动调节。

（二）作物生长监控从作物的萌芽到成熟，需要不断采集和分析作物生长环境的数据，以便实现对农作物的精准管理。

大棚内安装一系列的传感器，测量大棚内温度、湿度、CO2浓度、土壤水分含量等指标，并通过PLC控制系统将数据实时传输到控制室，通过数据的分析来进行作物的生长监控并调节。

（三）安全保护在大棚内，需要对环境变化进行实时监测，并及时采取相应的安全保护措施。
