C焊接图纸符号标注图解示例

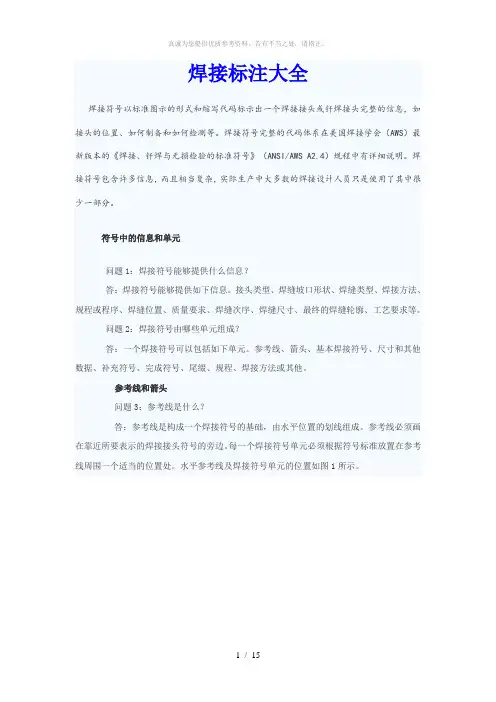

焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

4 焊缝符号4.1 基本符号4.1.1基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V 形焊缝序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2在焊接标注时，焊缝的基本符号必须标注。

4.1.3对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

焊接图纸符号标注图解示例0焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处，基准线一般应为水平线。

焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。

焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。

标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。

基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。

标注对称焊缝或双面埠缝可不加虚线，如图3-20所示。

焊缝尺寸符号及数据的标注原则如下：1.在基本特号左边标注：钝边高度p，坡口高度H，焊角高度K，焊缝余高h，熔透深度s，根部半径R，焊缝宽度C，焊角直径d。

2.在基本符号右边标注：焊缝长度l，焊缝间隙e，相同焊缝数量n。

3。

在基本特号上边标注：坡口角度a，根部间隙b。

焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

详解aws焊接符号AWS其英文全称为American Welding Society，即：美国焊接学会。

AWS焊接符号标准在世界各地得到广泛的应用，因AWS焊接符号标准与中国的焊接符号标准（GB324）有所不同，对于经常接触国外图纸的朋友来说掌握AWS焊接符号标准是很必要的。

焊接符号说明接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm 板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm 焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接五，X型焊接焊接位置形状表示记号两面箭头方向16mm 箭头对面方向9mm 坡口开口角度 箭头方向60°箭头对面方向90°板材间距3mm 闪光焊接坡口深度3mm 坡口开口角度90° 板材间距为０摩擦压接坡口深度3mm 坡口开口角度90° 板材间距为０六，V 型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T 连接坡口角度45° 板材间距6.4mm 使用垫板角连接板厚25mm 坡口角度45°闪光焊接闪光焊接摩擦压接坡口深度10mm板材间距为０七，K型焊接焊接位置形状表示记号箭头所指方向箭头方向坡口深度16mm坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45°板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为０角连接坡口深度7mm坡口角度45°板材间距为０闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向摩擦压接闪光焊接闪光焊接坡口深度28mm坡口角度35°板材根部半径12mm 板材间距2mm九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为０十一，H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为０十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊段焊侧面图上没有记号表示焊接长度为50mm焊接3处段焊间距为250mm焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量　箭头侧3处箭头对面2处焊缝间距300mm十七，塞型，槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为０十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦点焊发散型焊接发散熔接发散熔接发散熔接发散熔接对接焊，角焊表面凸起角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm 园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理二十五，记号组合焊接位置形状表示记号型焊接与拍子型焊接K型焊接与角焊接型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六－－－3，磁粉探伤，渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。

图纸上的焊接符号大全内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.基本坡口符号坡口符（注：图中“破”应为“坡”）焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
