电机安装方式

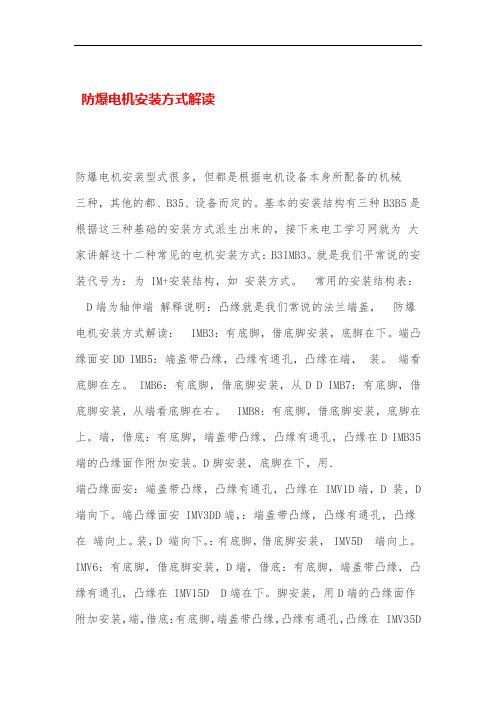

防爆电机安装方式解读防爆电机安装型式很多，但都是根据电机设备本身所配备的机械三种，其他的都、B35、设备而定的。

基本的安装结构有三种B3B5是根据这三种基础的安装方式派生出来的，接下来电工学习网就为大家讲解这十二种常见的电机安装方式：B3IMB3。

就是我们平常说的安装代号为：为 IM+安装结构，如安装方式。

常用的安装结构表： D端为轴伸端解释说明：凸缘就是我们常说的法兰端盖，防爆电机安装方式解读： IMB3：有底脚，借底脚安装，底脚在下。

端凸缘面安DD IMB5：端盖带凸缘，凸缘有通孔，凸缘在端，装。

端看底脚在左。

IMB6：有底脚，借底脚安装，从D D IMB7：有底脚，借底脚安装，从端看底脚在右。

IMB8：有底脚，借底脚安装，底脚在上。

端，借底：有底脚，端盖带凸缘，凸缘有通孔，凸缘在D IMB35 端的凸缘面作附加安装。

D脚安装，底脚在下，用．端凸缘面安：端盖带凸缘，凸缘有通孔，凸缘在 IMV1D端，D 装，D 端向下。

端凸缘面安 IMV3DD端，：端盖带凸缘，凸缘有通孔，凸缘在端向上。

装，D 端向下。

：有底脚，借底脚安装， IMV5D 端向上。

IMV6：有底脚，借底脚安装，D端，借底：有底脚，端盖带凸缘，凸缘有通孔，凸缘在 IMV15D D端在下。

脚安装，用D端的凸缘面作附加安装，端，借底：有底脚，端盖带凸缘，凸缘有通孔，凸缘在 IMV35DD端向上。

端的凸缘面作附加安装，D脚安装，用以上是最常见基础的安装方式，如果需求其他的电机安装方式可以在订购防爆电机的时候在安装方式方面进行沟通，以免影响您的使用。

版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。

版权为潘宏亮个人所有This article includes some parts, including text,pictures, and design. Copyright is Pan Hongliang's personal ownership.用户可将本文的内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本网站及相关权利人的合法权利。

电机安装方式标准电机的安装方式通常需要根据具体情况和安装环境来选择，不同的应用场景可能有不同的标准或指导。

以下是一些常见的电机安装方式和相关标准：1. 垂直安装（Vertical Mounting）- 标准安装方式：一般来说，垂直安装是常见的方式之一，符合一些电机制造商的标准安装要求。

- 注意事项：确保电机底座或支撑结构能够稳固支持电机的重量，防止电机晃动或倾斜。

2. 水平安装（Horizontal Mounting）- 标准安装方式：一些应用需要水平安装电机，例如在某些传动装置中。

- 对接标准：应确保电机与传动装置或设备正确对接，并符合相关标准。

3. 泵联接（Pump Coupling）- 标准安装方式：在某些需要电机驱动泵的情况下，使用联轴器或其它联接装置进行电机与泵的连接。

- 对接标准：根据泵和电机制造商的指南，确保联接装置的合适性和安全性。

4. 壁挂安装（Wall Mounting）- 标准安装方式：在特殊情况下，可能需要将电机挂在墙上，确保安装结构稳固可靠。

- 固定标准：使用适当的支撑和固定装置，符合相关的安全和结构标准。

5. 定制安装（Custom Mounting）- 特殊需求：在某些情况下，根据具体需求可能需要定制特殊的安装方式。

- 设计与检验：定制安装需要符合工程设计和安全标准，并可能需要进行相关的检验和验证。

注意事项：- 安装电机时，应遵循制造商提供的安装手册或指南；- 确保安装符合相关安全标准和规范；- 如果有特殊要求或情况，建议请专业人士进行设计和评估。

在选择和实施电机的安装方式时，需要综合考虑机械结构、设备特性、安全标准以及制造商的建议，以确保安全可靠地进行电机安装。

电动机安装施工方案1.概述本文档旨在提供电动机安装施工方案的详细步骤和注意事项，以确保安全、高效地完成电动机的安装工作。

2.施工准备在开始施工前，需要做以下准备工作：调查环境：了解安装场地的环境条件，包括温度、湿度、空气质量等。

3.安装步骤具体的安装步骤如下：1.准备工作：将电动机、安装工具和相关材料集中到施工现场，检查其完整性和正常运行状态。

2.安装基础：根据电动机的安装要求，在场地上铺设合适的基础，并确保其稳固可靠。

3.安装支架：根据电动机的类型和重量，选择合适的支架，并将其固定在基础上。

4.连接输电线路：根据电动机的电气连接要求，将输电线路连接到电动机的端子上，并进行必要的绝缘和防护措施。

5.安装电机：将电动机放置在支架上，并使用螺栓或其他合适的方法进行固定。

6.连接传动装置：根据具体要求，将电动机与传动装置进行连接，并确保连接牢固。

7.安装配件：根据需要，安装各种电动机附件，例如电机保护器、冷却装置等。

8.调试和测试：完成安装后，进行必要的调试和测试，确保电动机能够正常运行并符合要求。

4.注意事项在进行电动机安装施工时，需要注意以下事项：安全第一：在整个施工过程中，始终注意安全，佩戴必要的防护设备，确保自身和他人的安全。

按要求操作：严格按照电动机的安装要求和施工规范操作，避免错误和损坏。

质量控制：对所有安装工作进行质量控制，确保每个步骤的质量和准确性，并及时修复任何问题。

维护保养：安装完成后，及时进行电动机的维护保养工作，以保证其正常运行和延长使用寿命。

以上是电动机安装施工方案的简要介绍，请按照实际情况进行具体操作，并确保执行过程中的安全性和质量。

如有任何疑问或需要进一步的帮助，请及时向相关专业人士咨询。

长沙宏力水泵出品:
水泵电机的结构及安装型式代号应符合GB997的规定。

代号由“国际安装”(International Mounting)的缩写字母“IM”、代表“卧式安装”的“B、”代表‘立式安装”的“V”和1位或2位阿拉伯数字组成．如IMB35或IMV14等。

B或V后面的阿拉伯数字代表不同的结构和安装特点。

中小型电动机常用安装型式代号有四大类：B3、B35、B5、V1，B3安装方式：电机靠底脚安装，电机有一圆柱形轴伸
B35安装方式:电机带底脚,轴伸端带法兰
B5安装方式:电机靠轴伸端法兰安装
V1安装方式:电机靠轴伸端法兰安装，轴伸朝下
关键字：电机,电动机,水泵电机
描述：长沙水泵厂长沙宏力泵业有限公司是湖南水泵行业首屈一指的企业，公司技术力量雄厚，致力于为客户提供一流的水泵及其配件和优质的服务，公司长期提供各类水泵和电机,电动机,水泵电机等。

电动机安装施工方案一、工程概况本工程涉及[具体数量和型号]电动机的安装，分布于[安装区域或场所]。

二、施工依据1. 《电气装置安装工程旋转电机施工及验收规范》GB 50170-20182. 相关设计图纸和技术文件三、施工准备1. 人员组织：电气安装技术人员[X]名，熟练工人[X]名。

2. 材料准备：电动机、电缆、控制柜、连接螺栓等。

3. 机具准备：起重机、扳手、螺丝刀、水平仪、兆欧表等。

四、施工流程基础检查与处理→电动机吊运与就位→找平找正→地脚螺栓紧固→接线→调试与试运行五、施工步骤1. 基础检查与处理：- 检查基础的尺寸、标高、平整度等是否符合要求。

- 对基础表面进行清理和打磨，去除油污和杂物。

- 按设计要求放置垫铁。

2. 电动机吊运与就位：- 使用合适的起重机具将电动机吊运至基础上方。

- 小心地将电动机放置在垫铁上，调整位置使其与基础对中。

3. 找平找正：- 使用水平仪测量电动机的水平度，通过调整垫铁进行找平。

- 检查电动机与联轴器等连接部件的同轴度，进行找正调整。

4. 地脚螺栓紧固：- 将地脚螺栓穿过电动机底座的螺栓孔，放置垫圈和螺母。

- 对角均匀紧固地脚螺栓，确保电动机稳固。

5. 接线：- 根据电动机铭牌和接线图进行电缆接线。

- 接线应牢固可靠，接触良好，做好绝缘防护。

6. 调试与试运行：- 测量电动机的绝缘电阻，应符合要求。

- 对电动机进行通电调试，检查转向、运行声音等是否正常。

- 进行空载试运行和负载试运行，观察电动机的运行状态。

六、质量控制措施1. 对基础施工进行严格验收，确保基础质量。

2. 吊运过程中要注意保护电动机，避免碰撞损伤。

3. 找平找正应使用精确的测量工具，保证精度要求。

4. 接线完成后要进行仔细检查，防止接错线。

5. 调试和试运行过程中要密切观察，及时发现并处理问题。

七、安全注意事项1. 起重机操作应严格遵守安全操作规程。

2. 安装人员要佩戴好安全防护用品。

3. 施工现场应设置警示标志，非作业人员不得进入。

低压电机的安装工艺流程低压电机安装工艺流程1. 设备验收核对电机型号、规格、参数等信息，确保与设计要求一致。

检查电机外观，是否有损坏或缺陷。

检查电机铭牌，确认额定功率、电压、频率等数据。

2. 基础及底座安装根据图纸要求，准备电机基础或底座。

底座应平整、坚固，能承受电机的重量和振动。

将电机放置在底座上，并采用螺栓或地脚螺栓固定。

使用水平仪和角度尺，确保电机安装水平且垂直。

3. 进出线连接根据接线图，连接电机的进出线。

使用适当的接线端子或线鼻，确保连接牢固且导电良好。

检查连接处的绝缘情况，避免出现漏电或短路。

4. 轴承润滑根据电机制造商的说明，检查和加注轴承润滑脂。

润滑脂应分布均匀，无杂质或异物。

润滑脂的量应适中，避免过多或过少。

5. 皮带或联轴器安装安装皮带或联轴器，连接电机与负载设备。

皮带张力应适当，联轴器对中应准确。

皮带或联轴器应运行平稳，无噪音或振动。

6. 接地将电机可靠接地，以确保操作人员安全。

接地线应使用铜线或镀锌钢管，截面积应满足规范要求。

接地连接应牢固，接触良好。

7. 试运行按顺序接通电机电源，进行试运行。

观察电机运行是否稳定，有无异常噪音或振动。

检查电机温升是否正常，电流是否符合额定值。

试运行时间应足够，以发现潜在问题。

8. 验收经试运行后，电机应满足设计要求和规范规定。

检查电机运转是否平稳可靠，有无异常现象。

验收应由有关人员在场，并签署验收文件。

9. 维护定期检查电机外观、连接、润滑等情况。

清洁电机表面，清除灰尘和异物。

定期更换轴承润滑脂，延长电机使用寿命。

发现异常情况及时处理，避免电机故障。

1规格及安装形式1.1规格：异步电动机；极数：2、4；相数：单、三相1.2安装形式安装形式应符合表1规定2外观2.1机壳外形机壳外形应符合表2规定3电机的结构及安装形式有IMB14和IMB5两种。

7.5kW以下(包括7.5kW)电机安装形式为IMB14，机壳采用方形压制铝机壳，2.2kW(包括2.2kW)以上前端盖为铸铁。

7.5kW以上（不包括7.5kW）电机安装形式为IMB5，可采用铸铁机壳。

电机型号电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

产品代号是由电动机类型代号、特点代号和设计序号等三个小节顺序组成。

电动机类型代号用：Y——表示异步电动机；T——表示同步电动机；电动机特点代号表征电动机的性能、结构或用途而采用的汉语拼音字母。

如防爆类型的字母EXE（增安型）、EXB（隔爆型）、EXP（正压型）等。

设计序号是用中心高、铁心外径、机座号、凸缘代号、机座长度、铁心长度、功率、转速或级数等表示。

如：Y2-- 160 M1 – 8Y：机型，表示异步电动机；2：设计序号，“2”表示第一次基础上改进设计的产品；160：中心高，是轴中心到机座平面高度；M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。

8：极数，“8”是指8极电动机。

如：Y 630—10 /1180Y表示异步电动机； 630表示功率630KW； 10极、定子铁心外径1180MM；机座长度的字母代号采用国际通用符号表示；S是短机座型，M是中机座型，L是长机座型。

铁心长度的字母代号用数字1、2、3、-------依次表示。

Y160M-4Y：表示异步电动机160：表示机座中心高160MM,即电机轴的中心距底座高度M：表示中型机座（L为长型，S为短型）主要指定子铁芯长短4表示磁极数，决定电机转速。

（2极是3000转/分钟，4极是1500转/分钟，6极是1000转/分钟，8极是750转/分钟(公称转速)11.按额定工作制分为：连续、断续、短时工作制。

立式电机安装方法全文共四篇示例，供读者参考第一篇示例：立式电机是一种常用的电机类型，广泛应用于各种机械设备中。

正确的安装方法对于立式电机的使用和性能起着至关重要的作用。

本文将介绍关于立式电机的安装方法，希望能为您的使用提供帮助。

一、选择合适的安装位置在安装立式电机之前，首先需要选择一个合适的安装位置。

安装位置应该稳固、通风、干燥，能够确保电机正常运转并且易于维修。

在选择安装位置时也需要考虑到电机的重量、体积和工作环境等因素，以确保电机的安全稳定运行。

二、准备安装工具和材料在安装立式电机之前，需要准备好相应的安装工具和材料，包括扳手、螺丝刀、螺母、螺栓、密封垫等。

还需要准备好必要的安全装备，如手套、护目镜等，以确保安装过程中的安全。

三、确认安装方向和方法在安装立式电机时，需要确认安装的方向和方法。

通常情况下，立式电机的安装方向应该是立式的，以确保电机能够正常运转。

安装方法也需要根据电机的型号和规格来确定，比如固定方法、连接方式等。

在确认了安装方向和方法之后，才能进行具体的安装工作。

四、固定电机座槽在安装立式电机时，需要将电机座槽固定在安装位置上。

首先需要在安装位置上打孔，然后将电机座槽和安装板连接起来，使用螺丝和螺母将其固定在一起。

还需要注意在连接处加装密封垫，以防止水汽和其他杂质的侵入。

五、连接电机的电源在安装立式电机之后，需要将电机的电源连接起来。

首先需要确认电机的电压和电流等参数是否符合供电要求，然后分别将正负极连接到对应的电源端子上。

在连接电源的过程中要注意电源的开关状态，并且确保电路连接正确，以避免电机短路和损坏。

六、进行电机调试在连接电源后，需要进行电机的调试和测试。

首先需要检查电机的工作状态，包括电机的转动方向、速度、声音和温度等。

如果发现异常情况，需要及时停止电机运行，排查故障原因，并采取相应的维修措施。

调试完成后，即可正式投入使用。

七、定期检查和维护为了确保立式电机的正常运转，需要定期进行检查和维护工作。

/news/79.html
电机的安装方式有哪些？B3、B5、V5是什么含义？
发布日期：2012-07-19浏览数：499
主要电机安装方式B3, B5, B35，一般三相异步电动机的安装方式有B3, B5, B35几种
B3有底座，无直连安装法兰盘，B5无底座，有直连安装法兰盘，B35有底座，有直连安装法兰盘。

电机的安装方式很多，主要分卧式和立式。

在卧式中又分为B3、B35、B34、B5、B6、B7、B8、B9、B10、B14、B15、B20、B30；立式分为V1、V15、V2、V3、V36、V4、V5、V6、V8、V9、V10、V14、V16、V18、V19、V21、V30、V31；但最主要的、最常用的就是B3（一般卧式）、B5（带凸缘没底脚）B35（带底脚带凸缘）的安装方式。

B3是卧式安装B35也是卧式安装，最主要的区别是B3（一般卧式）、B5（带凸缘没底脚）B35（带底脚带凸缘）
B5是指的凸缘安装型电机，也就是常说的立式安装，V1和V3是B5安装方式下的细分：V1轴伸向下，V3轴伸向上,B5,V1和V3安装方式同属于FF法兰安装，只是B5是卧式法兰安装（轴是水平），V1是立式法兰安装（轴头向下），而V3是轴头向上的法兰安装。

一般来说，V1和V3可能会有轴承受力方面的问题存在。

但是好一点的电机生产厂家设计的时候是可以替代的。

电机的安装标准工序一、基础检查与准备在电机安装前，需要对电机的基础进行检查和准备。

基础应满足设计要求，无裂纹、变形等缺陷。

基础上的预留孔洞和预埋件应符合设计要求，位置准确。

同时，基础表面应平整、清洁，无油污、杂物等。

二、电机检查与核对在安装前，应对电机进行检查和核对。

检查电机外观是否完好，无明显损伤和变形。

核对电机的型号、规格、电压、电流等参数是否与设计要求相符。

同时，检查电机的附件和配件是否齐全，无损坏。

三、吊装与搬运根据电机的重量和尺寸，选择合适的吊装设备和搬运工具。

在吊装过程中，应确保吊装设备的稳定性和安全性，避免电机在吊装过程中受到损坏。

搬运过程中，应确保电机的平稳移动，避免碰撞和振动。

四、电机安装就位将电机放置在基础上的预留孔洞中，调整电机的位置和角度，使其符合设计要求。

在安装过程中，应注意电机的重心和平衡，避免电机倾斜或晃动。

同时，应注意保护电机的轴线和轴承部分，避免受到撞击或摩擦。

五、附属设备安装根据设计要求，安装电机所需的附属设备。

如轴承座、端盖、散热片等。

在安装过程中，应确保附属设备的稳定性和密封性，避免漏油、漏气等问题。

同时，应注意保护电机内部的电器元件，避免受到损坏。

六、接线与校准根据电机的接线图和设计要求，进行电机的接线工作。

在接线过程中，应确保接线的正确性和可靠性，避免短路、断路等问题。

同时，应对电机的接线进行校准和调试，确保其符合设计要求。

七、通电测试在完成接线后，进行通电测试。

在测试过程中，应逐渐增加电机的负荷，观察电机的运行状态和各项参数是否正常。

如有问题，应及时停止测试并进行调整。

在测试合格后，方可进行下一步的调试工作。

八、运行调试与验收在通电测试合格后，进行电机的运行调试。

根据设计要求和实际运行情况，调整电机的各项参数和运行状态。

在调试过程中，应注意观察电机的运行状态和各项参数的变化情况，及时发现问题并进行调整。

调试合格后，进行验收工作。

验收时应检查电机的各项参数是否符合设计要求，运行状态是否稳定可靠。
