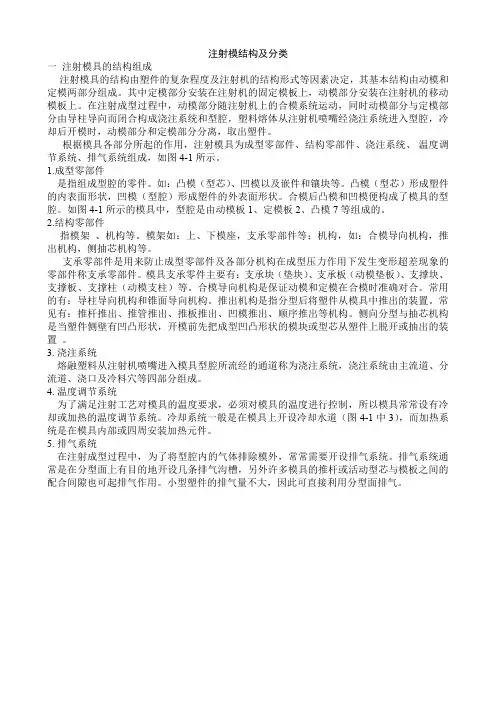

注射模结构及分类一注射模具的结构组成注射模具的结构由塑件的复杂程度及注射机的结构形式等因素决定，其基本结构由动模和定模两部分组成。
其中定模部分安装在注射机的固定模板上，动模部分安装在注射机的移动模板上。
在注射成型过程中，动模部分随注射机上的合模系统运动，同时动模部分与定模部分由导柱导向而闭合构成浇注系统和型腔，塑料熔体从注射机喷嘴经浇注系统进入型腔，冷却后开模时，动模部分和定模部分分离，取出塑件。
根据模具各部分所起的作用，注射模具为成型零部件、结构零部件、浇注系统、温度调节系统、排气系统组成，如图4-1所示。
1.成型零部件是指组成型腔的零件。
如：凸模（型芯）、凹模以及嵌件和镶块等。
凸模（型芯）形成塑件的内表面形状，凹模（型腔）形成塑件的外表面形状。
合模后凸模和凹模便构成了模具的型腔。
如图4-1所示的模具中，型腔是由动模板1、定模板2、凸模7等组成的。
2.结构零部件指模架、机构等。
模架如：上、下模座，支承零部件等；机构，如：合模导向机构，推出机构，侧抽芯机构等。
支承零部件是用来防止成型零部件及各部分机构在成型压力作用下发生变形超差现象的零部件称支承零部件。
模具支承零件主要有：支承块（垫块）、支承板（动模垫板）、支撑块、支撑板、支撑柱（动模支柱）等。
合模导向机构是保证动模和定模在合模时准确对合。
常用的有：导柱导向机构和锥面导向机构。
推出机构是指分型后将塑件从模具中推出的装置。
常见有：推杆推出、推管推出、推板推出、凹模推出、顺序推出等机构。
侧向分型与抽芯机构是当塑件侧壁有凹凸形状，开模前先把成型凹凸形状的模块或型芯从塑件上脱开或抽出的装置。
3. 浇注系统熔融塑料从注射机喷嘴进入模具型腔所流经的通道称为浇注系统，浇注系统由主流道、分流道、浇口及冷料穴等四部分组成。
4. 温度调节系统为了满足注射工艺对模具的温度要求，必须对模具的温度进行控制，所以模具常常设有冷却或加热的温度调节系统。
冷却系统一般是在模具上开设冷却水道（图4-1中3），而加热系统是在模具内部或四周安装加热元件。
模具采购必备基础知识之二：塑胶模具的结构组成图解说明：模具注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。
具体原理指：将受热融化的塑胶原材料由注塑机螺杆推进高压射入塑胶模具的模腔，经冷却固化后，得到塑胶成形产品。
塑胶模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。
在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。
塑胶模具的结构虽然由于塑胶品种和性能、塑胶制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。
一、塑胶模具结构按功能分，主要由：浇注系统、调温系统、成型零件系统、排气系统、导向系统、顶出系统等组成。
其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。
1.浇注系统：是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。
主流道前模架前模仁塑胶件产品行位油缸定位导柱行位定位导套方铁顶针固定板前模架底板6.顶出系统：一般包括：顶针、前后顶针板、顶针导杆、顶针复位弹簧、顶针板锁紧螺丝等几部分组成。
当产品在模具内成型冷却后，模具前后模分离打开，由推出机构--顶针在注塑机的顶杆推动下将塑料制品及其在流道内的凝料推出或拉出模具开腔和流道位置，以便进行下一个注塑成型工作循环。
二、塑胶模具按结构分一般由模架、模仁、辅助零件、辅助系统、辅助设置、死角处理机构等几个部分组成。
1、模架：一般都不需要我们设计，可以直接从标准模架制造厂商那里订购，大大节约的设计模具所需时间，所以称它为塑胶模具标准模架。
它构成了塑胶模具最基本的框架部分。
2、模仁：模仁部分是塑胶模具的核心部分，它是模具里面最重要的组成部分。
塑胶产品的成形部分就在模仁里面，大部分时间的加工也花费在模仁上。
不过，相对有些比较简单的模具，它没有模仁部分，产品直接在模板上面成形。
