第六章光盘和光盘驱动器要点

21
5.3硬盘厂商及其代表产品

希捷（Seagate）Barracuda 2000GB（7200转）

希捷公司成立于1979年，公司总部位于美国加州斯科茨 谷市，是全球最大的硬盘、磁盘和读写磁头制造商，希捷 在设计、制造和销售硬盘领域居全球领先地位，提供用于 企业、台式电脑、移动设备和消费电子的产品。 Barracuda 2000GB（7200转）是希捷众多产品中的一 元、它采用SATA3.0接口，数据传输率达到6Gb每秒， 平均寻道时间只有9ms、它内部为两片装，单碟容量达到 1TB，且提供了高达64MB的缓存，是目前市场上主流产 品。

高速缓存（单位：KB、MB）缓存是硬盘与外部总 线交换数据的场所，当磁头从硬盘盘片上将磁记录 转化为电信号时，硬盘会临时将数据保存到数据缓 存内，当数据缓存内的暂存数据传输完毕后，硬盘 会清空缓存，然后再进行下一次的填充与清空。目 前主流硬盘的有8M、16M、32M、64M等几种。
11
硬盘单碟容量
17
NCQ技术

NCQ（Native Command Queuing全速 命令排队）技术是一种使硬盘内部优化工 作负荷执行顺序，通过对内部队列中的命 令进行重新排序实现智能数据管理，改善 硬盘因机械部件而受到的各种性能制约， 该技术从SATA2开始使用。
18
5.2.2硬盘工作原理

为读写方便先把先要在硬盘的盘片上划分出很多存储单元。 首先在盘片上划出多个同心圆，就是磁道，编号时从外向 里数、最外道为0磁道。之后是沿直径方向划出多个扇形 区域，就是所谓的扇区，从1开始编号、每个扇区最多可 存放512B数据。

单碟容量是指硬盘单个盘片的存储容量， 由单位记录密度（每平方英寸）决定，通 过提高单碟容量，可以缩短寻道时间和等 待时间，并极大地降低硬盘的成本。单盘 容量的提高的好处是：成本降低、平均访 问时间短、内部结构简化，提高可靠性等。
12
磁头数（Heads）

磁头的作用是读取或者修改盘片上磁性物质的状 态，一般说来，每一个磁面都会有一个磁头，从 最上面开始，从0开始编号。磁头在工作时呈飞行 状态、但在停止工作时，与磁盘是接触的。磁头 采取在盘片的着陆区接触式启停的方式，着陆区 不存放任何数据，磁头在此区域启停，不存在损 伤任何数据的问题。读取数据时，盘片高速旋转， 由于对磁头运动采取了精巧的空气动力学设计， 此时磁头处于离盘面数据区0.2-0.5微米高度的 “飞行状态”，既不与盘面接触造成磨损，又能 可靠的读取数据。硬盘的磁头数与硬盘体内的盘 片数有关。由于每个盘片均有2个磁面，每面都应 有1个磁头，因此，磁头数一般为盘片数的2倍。
23

5.4移动存储器


闪盘 也叫优盘，采用USB接口，可热插拔。1998年闪盘面市 时采用USB1.0接口，容量16 MB、是当时主流移动存储 器软盘的11倍、随着技术的发展它的容量也不断提升， 目前它的容量达到了128 GB和256GB，读/写速度快， 保存时间长（达10年之久），可重复擦写100万次以上， 耐高低温、不怕潮、体积小、重量轻、便于携带，特别适 用于PC间较大容量文件的转移存储。
22
5.3硬盘厂商及其代表产品

西部数据公司(Western Digital Corp) WD Caviar Black 1TB 7200 西部数据是全球知名的硬盘厂商，成立于1970年，目前 总部位于美国加州，为全球五大洲用户提供存储器产品。 长期以来，西部数据一直致力于为全球个人电脑用户提供 完善的存储解决方案，而作为全球存储器业内的先驱及长 期领导者，西数在为用户及收集、管理与使用数字信息的 组织方面具有丰富的服务经验，同时也具有良好的口碑。 WD Caviar Black 1TB 7200转 64MB SATA3 （WD1002FAEX）是一块入门级硬盘，数据传输率6Gb 每秒，单碟容量达到512GB，两片装，有64MB的缓存。
15
交错因子

交错因子就是每两个连续逻辑扇区之 间所间隔的物理扇区数。交错因子是 硬盘低级格式化时，需要给定的一个 主要参数，取值范围在1:1到5:1之 间，具体数值视硬盘类型而定。交错 因子对硬盘的存取速度有很大影响。
16
MTBF

MTBF即连续无故障工作时间，它指硬盘从 开始使用到第一次出现故障的最长时间， 单位是小时。该指标关系到硬盘的使用寿 命，一般硬盘的MTBF至少在30 000小时 或40 000小时。如果硬盘按每天工作10小 时计算，其寿命至少也有8年之久。
8
6.4主流的光驱产品

明基LD2000型外置超薄刻录机有弧线形造型设计，以 黑色为主色调，外观形同粉饼盒，采用钢琴烤漆外观具 有时尚镜面外观，上掀盖设计、缓存为2MB。支持最高 8×DVD±R写入、6×DVD±R DL写入以及5×DVDRAM，USB接口独立供电彻底抛弃了电源设计。背面还 专门设计了USB接线凹槽，让消费者可以把数据线轻松 带走，同时可避免数据线丢失。
还需要说明的是每 片盘的正反都两个面， 多片盘时会有两倍于 盘片数的面数，面的 编号也是从0开始的、 例如0面0道1扇。

19
5.2.2硬盘工作原理


硬盘的寻道过程 现在的硬盘，无论是IDE还是SATA采用的都是“温彻思 特”技术。工作时它的磁头并不与盘片接触。可以想象， 如果要提高存取数据的速度，硬盘的盘片就应该越转越快。 但是如果磁头与盘片接触，那么无论采用什么材料都不可 能胜任这种工作。根据空气动力学原理，只要主轴电机转 速足够快（产生气流）且磁头的形状合适就能让磁头在盘 片上方“飞行”或“悬浮”，与盘片保持一个非常近的距 离。这样，盘片就能旋转的很快而不必担心摩擦造成的灾 难。由于磁头相对盘片高速运动，并且二者距离很近，哪 怕是一丁点灰尘也会造成磁盘的损坏。所以，盘片、磁头 和驱动机构被密封在了一个盒子里。固定磁头且能沿盘片 径向运动的金属臂叫做碰头臂，它在步进电机（音圈马达） 作用下可使磁头沿磁盘表面做径向运动，就是人们常说的 寻道。
6
6.3光驱使用的注意事项

1.光驱在工作时光盘在驱动器内会高速旋转 （最高7200RPM），在这种情况下驱动器内的 灰尘会在气流的作用下飘荡并降落和覆盖到光 头组件上，常期的灰尘积累会使光驱的读写精 度和灵敏度大幅下降。所以在使用计算机时尽 可能减少灰尘的产生，并做到定期除尘。 2.光驱内部的机械构造复杂，且高速旋转，所 以在光驱工作时一定要避免机箱的倾斜、振动 等影响光驱正常工作的事情发生。
第六章 光盘和光盘驱动器



6.1光存储 6.2光驱的分类及性能指标 6.3光驱使用的注意事项 6.4主流的光驱产品 6.5发展趋势
1
6.1光存储

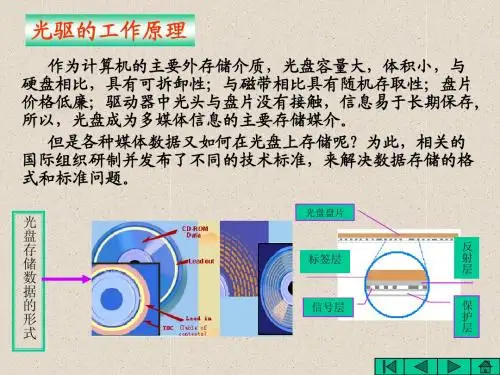

我们常用的CD光盘非常薄，只有1mm的样子，但 却包括了基板、记录层、反射层、保护层、印刷层等5 个层。
2
光盘的分类
CD光盘 CD代表小型镭射盘，是一个用于所有CD媒体格式的一般 术语。CD是最适于储存大数量的数据，它可以是任何 形式或组合的计算机文件、声频信号数据、照片映像文 件，软件应用程序和视频数据。音频CD可存储约1小 时的高品质音乐、数据CD可存储最大约670MB的数据。 DVD光盘 DVD是数字多功能光盘（Digital Versatile Disc）的简 称，通常用来存放高质量的影音资料与大容量数据。与 CD光盘类似，DVD光盘也有不同的类型。 1）DVD-ROM也是只读光盘、存储容量为4.7GB 2）DVD-R和CD-R一样，都是采用有机染料的方法制成， DVD-R容量为4.7GB。 3）DVD-RW可反复擦写，重写次数超过1000次。 3
4
6.2光驱的分类




1.CD-ROM是最早的光驱，它只能读取CD光盘上的数据、 通过多年的发展速度大幅提升到了7800KB/S。 2.DVD-ROM就是DVD光驱，相对CD-ROM来说它的速 度较快（最高可达21MB/S），它能读取各种DVD光盘上 数据并向前兼容。 3.CD刻录机是在CD-ROM所有功能的基础上增加了刻录 CD-R的功能，一般情况下刻录的速度要比读取的速度慢 一些。 4. 康宝（COMBO）是将CD刻录机和DVD-ROM的功能 相结合的设备，能读DVD盘的数据、也能对CD-R盘片进 行写入操作。 5. DVD刻录机是全能型的设备，能读取CD和DVD的数据、 也可将数据写入到CD-R或DVD-R盘上，是目前市场上主 流产品。
9
6.5发展趋势

光驱是软驱的替代者，现如今互联 网的普及和提速以及大容量移动存 储设备日益完善的功能都在侵蚀着 光驱的市场地位。目前已经有一部 分用户不再考虑配置光驱，转而去 选择容量大、更便携的闪盘……
10
高速缓存（单位：KB、MB）

缓存（Cache Memory）是硬盘控制器上的一块 内存芯片，它具有极快的存取速度，是硬盘内部存 储和外界接口之间的缓冲器。
5
6.2光驱的性能指标




1.速度：光驱的速度是用基础速度的倍数来描述、具体如下： CD光驱：基础速度150KB/S，最快的是52×光驱 DVD光驱：1350KB/S，16×DVD的速度高达21MB/S 2.CPU占用时间：指光驱在维持一定的转速和数据传输速率 时所占用CPU资源的时间。 3. 缓存：与CPU和硬盘的缓存作用一样，提高光驱的运行 速度。 4.平均访问时间：是指光驱的激光头从原来的位置移动到指 定的数据区，并把该区上的第一块数据读入高速缓冲所花费 的时间。 5.稳定性：由于光驱是集机械技术、光电技术为一体的设备， 所以工作中的机械运动会使得光驱工作一段时间后其精度有 所下降。稳定性是指一部光驱在较长的一段时间内能保持稳 定的、较好的读盘能力。 6.接口类型：内置光驱采用SATA接口、外置光驱采用USB 接口。
24
5.4移动存储器移 动硬盘
