HP-20电批扭力测试仪

扭力测试仪使用规范1.0目的：定义气力测试仪的操作步骤，使操作人员明确操作方法。

确保生产过程电批的扭力符合生产工艺要求。

2.0适用范围：对生产线、维修部所有使用的电批的实际扭力值进行测量。

3.0工作职责：产线质量人员对依照操作流程执行，我司品质部人员定期抽查。

4.0扭力测试仪5.0测试仪操作方法5.1缓冲器的安装根据测试的需要，选择轴承和弹簧时，大于20公斤扭力用粗弹簧，小于20公斤扭力时用细弹簧，然后向逆时针方向旋转，安装弹簧如下图5.2缓冲器的检查5.2.1使用前要检查缓冲器，灰尘、缺乏油脂和轴承的弯曲都会影响扭力测试的精确性。

5.2.2定期检查缓冲器的轴承，长期反复使用缓冲器，会使缓冲器的轴承磨损，从而导致缓冲器不能平滑旋转，最终影响扭力测试的精确性。

5.3开机按红色开关机键（约1秒）开机，蜂鸣器会嘀一声后显示屏亮起，同时ON下方亮起绿灯5.4设置测试仪开机后按下峰值键切换为最大扭力读值锁定状态，PEAK下方的红灯亮起。

然后按下保存键可进行10组数据保存，左下角①位置左侧会有一个箭号图标。

5.5开始测试5.5.1根据工艺要求，取相应工位的电批进行测量，将缓冲器的末端安装到电批头上，然后装缓冲器安装到测试仪上，电批的开关控制F/R来设置锁或退锁，如下图5.5.2将电批的开关控制拨到R，电批旋松之后，按下开关直到电批自动停下为止（连续按二到三次），有读数之后按下复位键，测试仪会自动保存数据并跳到下一组测试，这时箭号会跳到②，同时①的右侧会有一个√的符号。

5.5.3重新5.5.2步骤将10个数据测试满，可以通过加一键/减一键（右下角）来查看每一组数据峰值（箭号在哪就是哪个测试值），点击保存可以查看10组数据的平均值在显示屏的上方中间位置5.6关机当使用完毕，按键红色开关机键约1秒，切断电源。

5.7充电充电时设备要处于开机状态，使用设置配12V-1.5A输出的电源接到后侧面的电源接口给设备充电，接上电源接口开始充电，设备显示电池图标位置会出现跑条状态则为充电中。

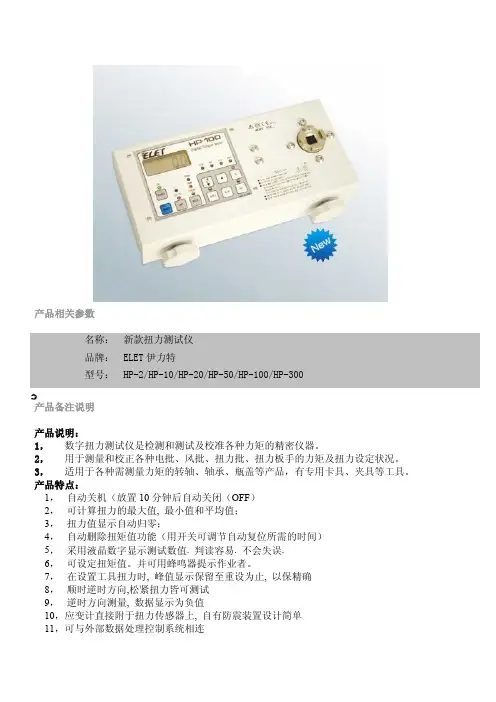

产品相关参数名称：新款扭力测试仪品牌：ELET伊力特型号：HP-2/HP-10/HP-20/HP-50/HP-100/HP-300产品备注说明产品说明：1，数字扭力测试仪是检测和测试及校准各种力矩的精密仪器。

2，用于测量和校正各种电批、风批、扭力批、扭力板手的力矩及扭力设定状况。

3，适用于各种需测量力矩的转轴、轴承、瓶盖等产品，有专用卡具、夹具等工具。

产品特点：1，自动关机（放置10分钟后自动关闭（OFF）2，可计算扭力的最大值,最小值和平均值；3，扭力值显示自动归零；4，自动删除扭矩值功能（用开关可调节自动复位所需的时间）5，采用液晶数字显示测试数值.判读容易.不会失误.6，可设定扭矩值。

并可用蜂鸣器提示作业者。

7，在设置工具扭力时,峰值显示保留至重设为止,以保精确8，顺时逆时方向,松紧扭力皆可测试9，逆时方向测量,数据显示为负值10，应变计直接附于扭力传感器上,自有防震装置设计简单11，可与外部数据处理控制系统相连12，本测试仪采用充电电池.体积小.重量轻,方便携带使用13，数据输出端口,可将测量数据传送至电脑内进行处理配有一个AC电源适配器,适用于100-240伏电源.使用镍氢电池产品参数:型号HP-2HP-10HP-20HP-50HP-100HP-300峰值范围N.m0.003-0.2000.015-1.0000.020-2.000.075-5.000.15-10.000.45-30.00 Lbf.in0.03-1.80.15-9.00.20-180.75-45.0 1.5-90.0 4.5-270.0 Kgf.cm0.03-2.000.15-10.000.20-200.75-50.0 1.5-100.0 4.5-300.0精度少于±0.5%模式最高、全程及首最高体积(mm)123x230x65重量(kg) 1.8电源 1.2V NiCd电池5个，1200mAh充电时间6小时连续使用时间8小时变压器输入AC120V or220~240V，输出DC7.25V120mA可选配联机软件:.实时扭力数据采集.绘制扭力曲线.测试数据可导出EXCEL表格用于分析.生成测试报告。

文件制修订记录确保使用时得到正确数据,保证使用者有一致操作方法。

2.0范围适用本厂HP-100电批扭力测试仪。

3.0操作使用规范内容3.1使用之前首先要确认电批扭力测试仪是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。

3.2首先将扭力测试仪上的POWER键打至ON,检查电池状态是否为低电量,低电量时显示屏会显示＂ＬＯＢＡＴ＂字样,如果显示屏显示低电量需要用专用的充电器进行充电至少3小时,但不能超过8小时才可使用。

3.3根据测试要求将单位选择开关打至合适位置:lbf-•in<->kgf•cm<->N•m。

3.4将MODE选择开关打至TRACK位置,然后调节ZEROADJ旋扭至显示屏上的读数为0.0.此模式为随机测试模式,当加在感应头上的力的变化在显示屏上的数值随着变化。

3.5将MODE选择开关打至PEAK位置,当加在感应头上的力在显示屏上的数值会至少停留5秒以上.按一下RESET键取消此保持值。

3.6测试电动螺丝批扭力时,将扭力适配器按正确方法置于扭力测试仪的感应头上,然后将电动螺丝批置于扭力适配器上,按下扭力批开关电动螺丝批开始带着扭力感应器转动,当扭力批转动停止时,此时显示屏的读数为扭力批的扭力大小。

3.7测试完毕后,关掉扭力测试仪电源开关,扭力测试仪为精密测量仪器,各旋扭开关不可随意乱调节,不可撞击及跌落。

4.0注意事项:4.1扭力测试仪充电时间不可超过8小时。

4.2给扭力测试仪充电时需使用专用的充电器。

4.3在给扭力测试仪充电过程中不可将扭力测试仪电源开关打开,也不可以一力充电一力进行扭力测量。

4.4如果显示屏出现”LOBAT”字样,应立即停止扭力测量,并对扭力测试仪进行充电3~8小时。

4.5不可将扭力测试仪充电器作其它用途使用。

电批扭力测试仪操作规程
编号：WI-008-04 1.目的：
给扭力测试仪使用人员提供正确的操作方法。

2.适用范围：
2.1适用于本公司所使用之HP-20型扭力测试仪。

3.内容：
3.1将仪器放置于平稳的工作台面上，防止跌落损坏；
3.2将测试仪之电批连接装置放入相应位置并确认连接装置的螺旋轴处于原始
位置且弹簧处于自然伸展状态；
3.3按测试仪的“POWER”键打开电源开机（当显示屏显示“LOBAT”时请勿使用并关闭电源进行充电）；
3.4按“UNIT”键对其数值单位选择，相对应单位的LED亮起（我司所有电批
的扭力均以KG来定义）；按“MODE”键将其设置为“PEAK”模式，便于测试数据的读取；
3.5确认显示屏的显示数字为“0.00”，将待测电批的批嘴取出，并将电批垂
直套在螺旋轴上（使其螺旋轴上的“十”字与电批的“十”字缺口完全吻合）；3.6按动电批上的正向旋转开关直至停止转动，此时读取测试仪显示的数值
（该数值为电批的最大扭力值），并做好记录；然后按动电批的反向开关将测
试仪的螺旋轴恢复到初始位置，按“RESET”键进行复位操作使其数值归零，
测试完成。

注意事项:
4.1不可测试扭力超过20gkf之电批（该测试仪的最大测试范围为20KG）；
4.2不可在电池电量不足或充电过程中使用此设备；
4.3使用设备配备的专用充电器进行充电，且充电时间不可超过6小时，防止损坏仪器或引起火灾；
4.4轻拿轻放，防止跌落和碰撞；
4.5不可私自对仪器进行拆装，以免造成损坏或精度不准确。

5.保养
5.1使用时应保持仪器清洁，使用后将仪器保存在干燥清洁，且不易碰到的指定位置。

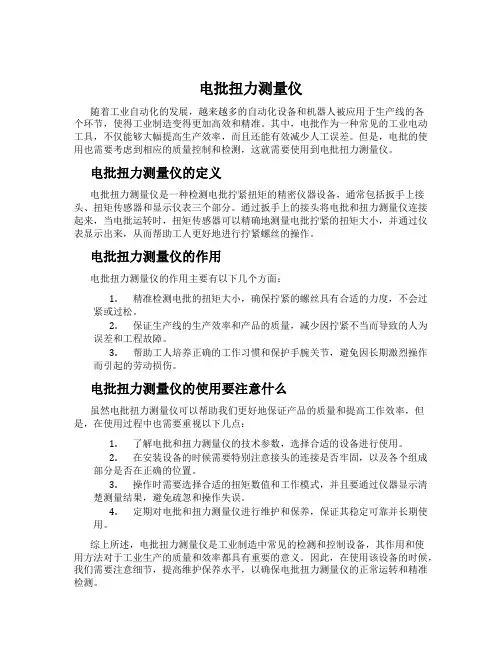

电批扭力测量仪随着工业自动化的发展，越来越多的自动化设备和机器人被应用于生产线的各个环节，使得工业制造变得更加高效和精准。

其中，电批作为一种常见的工业电动工具，不仅能够大幅提高生产效率，而且还能有效减少人工误差。

但是，电批的使用也需要考虑到相应的质量控制和检测，这就需要使用到电批扭力测量仪。

电批扭力测量仪的定义电批扭力测量仪是一种检测电批拧紧扭矩的精密仪器设备，通常包括扳手上接头、扭矩传感器和显示仪表三个部分。

通过扳手上的接头将电批和扭力测量仪连接起来，当电批运转时，扭矩传感器可以精确地测量电批拧紧的扭矩大小，并通过仪表显示出来，从而帮助工人更好地进行拧紧螺丝的操作。

电批扭力测量仪的作用电批扭力测量仪的作用主要有以下几个方面：1.精准检测电批的扭矩大小，确保拧紧的螺丝具有合适的力度，不会过紧或过松。

2.保证生产线的生产效率和产品的质量，减少因拧紧不当而导致的人为误差和工程故障。

3.帮助工人培养正确的工作习惯和保护手腕关节，避免因长期激烈操作而引起的劳动损伤。

电批扭力测量仪的使用要注意什么虽然电批扭力测量仪可以帮助我们更好地保证产品的质量和提高工作效率，但是，在使用过程中也需要重视以下几点：1.了解电批和扭力测量仪的技术参数，选择合适的设备进行使用。

2.在安装设备的时候需要特别注意接头的连接是否牢固，以及各个组成部分是否在正确的位置。

3.操作时需要选择合适的扭矩数值和工作模式，并且要通过仪器显示清楚测量结果，避免疏忽和操作失误。

4.定期对电批和扭力测量仪进行维护和保养，保证其稳定可靠并长期使用。

综上所述，电批扭力测量仪是工业制造中常见的检测和控制设备，其作用和使用方法对于工业生产的质量和效率都具有重要的意义。

因此，在使用该设备的时候，我们需要注意细节，提高维护保养水平，以确保电批扭力测量仪的正常运转和精准检测。

电批扭力测试仪操作规范1.登记信息在使用电批扭力测试仪前，操作人员应填写相应的登记表，包括日期、操作人员、测试设备编号等信息，以便跟踪记录和管理。

2.准备工作2.1检查电批扭力测试仪的电源线、连接线是否完好无损，并正确连接到电源插座。

2.2检查测试设备是否处于正常工作状态，如电批电量是否充足，工作模式是否正确等。

2.3清理测试区域，确保无杂物或者障碍物干扰测试。

2.4确保操作人员穿着适当的个人防护装备，包括手套、安全眼镜等。

3.测试过程3.1将被测试件固定在合适的位置上，确保其稳定不会移动。

3.2调整电批扭力测试仪的扭力值，根据被测试件的要求进行调整。

3.3将电批扭力测试仪握紧，确保握持稳定，并将其与被测试件连接。

3.4按下电批扭力测试仪的启动按钮，进行测试。

3.5在测试过程中，注意观察电批扭力测试仪的显示屏，记录测试结果。

4.测试结果记录4.1在测试完成后，将测试结果记录在相关的文件或者记录表中。

4.2记录的内容包括：测试日期、测试人员、被测试件信息、测试结果等。

4.3如有必要，还应记录扭力测试仪的型号、序列号等相关信息。

5.结束工作5.1关闭电批扭力测试仪的电源。

5.2断开电批扭力测试仪与被测试件的连接。

5.3检查测试区域，恢复整理。

将测试设备等物品归位，清理工作区域。

5.4提交测试结果并进行相关的分析和处理。

6.安全操作6.1操作人员应严格按照相关的安全操作规范进行操作，切勿随意改变电批扭力测试仪的设定值。

6.2在测试过程中，不可将手指或其他物体放入电批扭力测试仪的工作区域，以免发生意外伤害。

6.3如发生异常情况，如电批扭力测试仪的故障或者测试件发生异常，应立即停止测试，并向相关人员报告并寻求帮助。

6.4在测试过程中，应保持注意力集中，避免分心或马虎操作，确保测试结果的准确性和可靠性。

7.设备维护7.1定期对电批扭力测试仪进行检验和维护，确保设备的正常运行。

7.2提前计划设备维护，避免设备长时间闲置或者使用不当导致设备损坏。

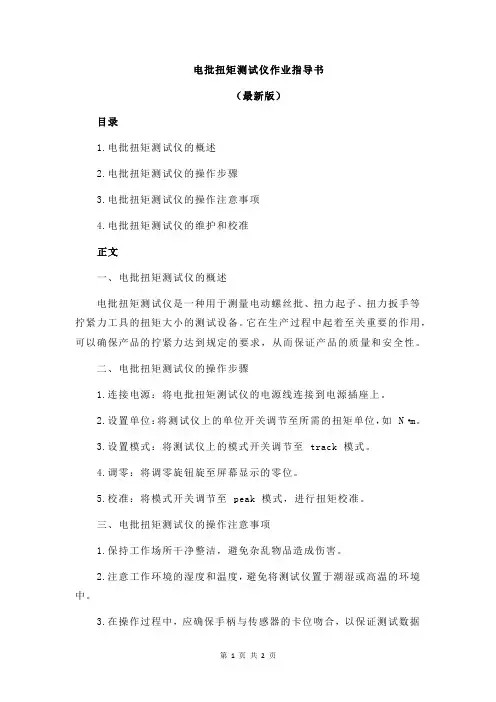

电批扭矩测试仪作业指导书摘要：一、电批扭矩测试仪概述二、电批扭矩测试仪的操作步骤1.设备连接与准备2.传感器安装与卡位3.单位开关调节4.开启电源5.模式开关调节6.调零旋钮调节7.模式切换与测试三、注意事项与操作规程1.工作环境要求2.设备保养与维护正文：电批扭矩测试仪是一种用于测量和校准电动扭矩工具的设备，广泛应用于各类生产制造企业。

以下将详细介绍电批扭矩测试仪的操作步骤及注意事项。

一、电批扭矩测试仪概述电批扭矩测试仪主要用于检测和校正各种电动风动螺丝批、扭力起子、扭力扳手的扭矩，适用于各种产品涉及拧紧力的测试、零件扭转破坏性试验等。

该设备为智能化计量仪器，精度高、可靠性好，操作简便。

二、电批扭矩测试仪的操作步骤1.设备连接与准备：首先将扭力测试仪连接上电源，确保电源线完好无损。

2.传感器安装与卡位：将电批扭力传感器放在扭力仪的扭矩位置，注意将传感器下面卡位与扭力仪槽中的卡位吻合卡住，确保传感器稳定。

3.单位开关调节：将单位开关调节至所需的扭矩单位（如n.m）档位上。

4.开启电源：以上步骤完成后，打开电源开关。

5.模式开关调节：将模式开关（mode）调节至track的模式位置，以便进行实时扭矩监测。

6.调零旋钮调节：此时将调零旋钮（zero,adj）旋至屏幕视数为0，以确保测量精度。

7.模式切换与测试：将模式开关调节至peak档位，进行峰值扭矩测量。

在测试过程中，根据需要可随时调整参数。

三、注意事项与操作规程1.工作环境要求：保持工作场所干净整洁，避免潮湿、雨淋等不良环境。

2.设备保养与维护：定期检查设备运行状况，如有异常及时排除。

使用结束后，请将设备放置在干燥、通风的地方。

通过以上详细操作，您可以顺利完成电批扭矩测试仪的使用。

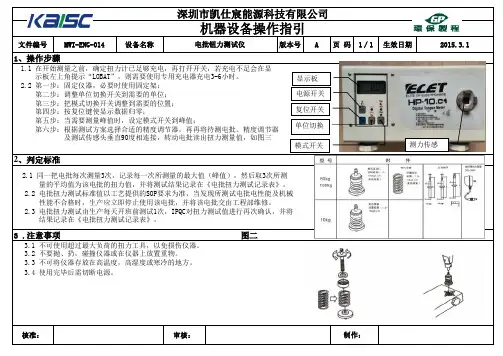

文件编号MWI-ENG-014设备名称版本号A 页 码1∕1生效日期2015.3.1
核准：审核：制作：
2、判定标准
3 .注意事项 图二
3.1 不可使用超过最大负荷的扭力工具，以免损伤仪器。

3.2 不要抛、扔，碰撞仪器或在仪器上放置重物。

3.3 不可将仪器存放在高温度，高湿度或寒冷的地方。

3.4 使用完毕后需切断电源。

2.1 同一把电批每次测量3次，记录每一次所测量的最大值（峰值），然后取3次所测
量的平均值为该电批的扭力值，并将测试结果记录在《电批扭力测试记录表》。

2.2 电批扭力测试标准值以工艺提供的SOP要求为准，当发现所测试电批电性能及机械
性能不合格时，生产应立即停止使用该电批，并将该电批交由工程部维修。

2.3 电批扭力测试由生产每天开班前测试1次，IPQC对扭力测试值进行再次确认，并将
结果记录在《电批扭力测试记录表》。

1.1 在开始测量之前，确定扭力计已足够充电，再打开开关，若充电不足会在显
示板左上角提示“LOBAT”，则需要使用专用充电器充电3-6小时。

2.2 第一步：固定仪器，必要时使用固定架；
第二步：调整单位切换开关到需要的单位；
第三步：把模式切换开关调整到需要的位置；
第四步：按复位键使显示数据归零；
第五步：当需要测量峰值时，设定模式开关到峰值；
第六步：根据测试方案选择合适的精度调节器，再再将待测电批、精度调节器
及测试传感头垂直90度相连接，转动电批读出扭力测量值，如图三深圳市凯仕宸能源科技有限公司
机器设备操作指引
电批钮力测试仪1、操作步骤
显示板电源开关测力传感
复位开关单位切换
模式开关。

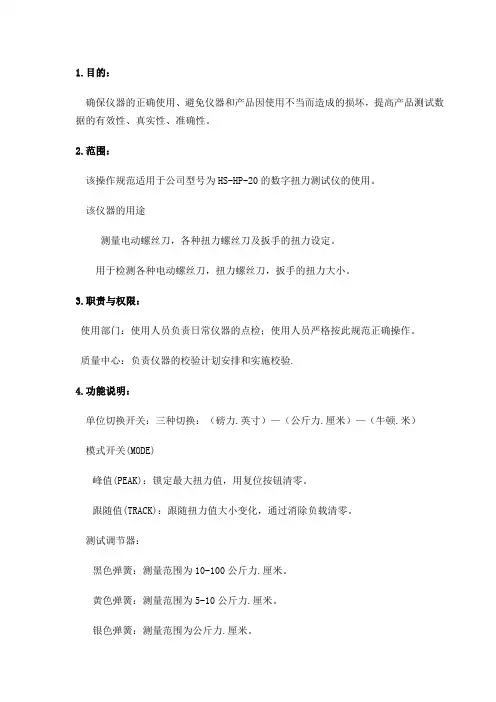

1.目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.范围：该操作规范适用于公司型号为HS-HP-20的数字扭力测试仪的使用。

该仪器的用途测量电动螺丝刀，各种扭力螺丝刀及扳手的扭力设定。

用于检测各种电动螺丝刀，扭力螺丝刀，扳手的扭力大小。

3.职责与权限：使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。

质量中心：负责仪器的校验计划安排和实施校验.4.功能说明：单位切换开关：三种切换：（磅力.英寸）—（公斤力.厘米）—（牛顿.米）模式开关(MODE)峰值(PEAK)：锁定最大扭力值，用复位按钮清零。

跟随值(TRACK)：跟随扭力值大小变化，通过消除负载清零。

测试调节器：黑色弹簧：测量范围为10-100公斤力.厘米。

黄色弹簧：测量范围为5-10公斤力.厘米。

银色弹簧：测量范围为公斤力.厘米。

5.操作方法：在开始测量之前，确定扭力计已充电足够，再打开开关，若充电不足，会在显示板左上角显示：“LOBAT”当出现“LOBAT”时，需再使用专用充电器充电3小时以上。

固定仪器，必要时使用固定夹；调整单位切换开关到需要的单位；把模式开关调整到跟随值位置(TRACK)；左右调节调零旋钮(ZERO ADJ)，使显示数值为0；当需要测量最大值时，设定模式开关至峰值(PEAK)，此数值会保持5秒以上，假如你按一下复位按钮(RESET)，该数值则自动删除。

当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的测力调节器安置在测力传感头里。

在测量其它各种旋转工具或以上未提及的其它各类螺丝刀的扭力时，需使用合适于测力传感头的附加。

测量操作完成以后，关掉电源，从插座上取下辅助物或待测物。

6.测量程序：安装测力调节器于测量仪的测力传感头上，且用测力传感头上的4个固定螺丝将测力调节器固定，待测螺丝刀的抓口套在精度测量仪的轴头上。

设定电动启子开关在反向位置（可用手）返转启子，使测力调节器中的弹簧松弛；按复位按钮，使显示值为“0”；设定电动螺丝刀开关在正向位置，并启动使之旋转直至自动停止，（弹簧已绷紧压缩）；当螺丝刀停止时，在显示板上产生的测量数值为螺丝刀的输出扭力；再次反转螺丝刀，使精度调节器回到原来高度，按复位按钮消除数值。
