螺纹精度介绍

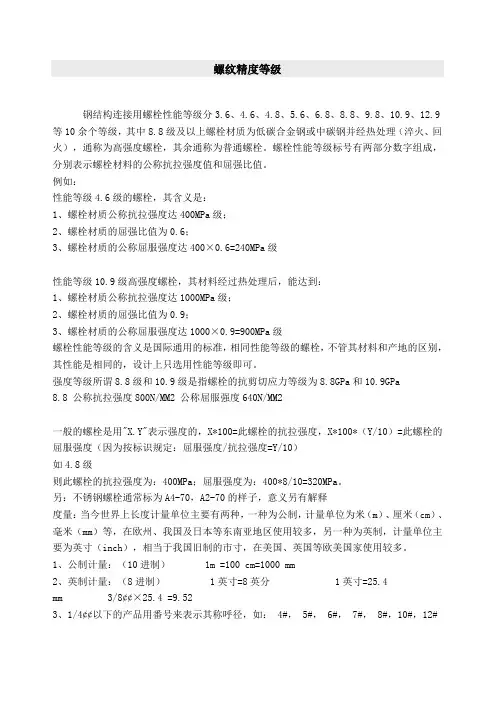

螺纹精度等级钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。

另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制） 1m =100 cm=1000 mm2、英制计量：（8进制） 1英寸=8英分 1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如： 4#， 5#， 6#， 7#， 8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差公差带代号和螺纹旋合长度。

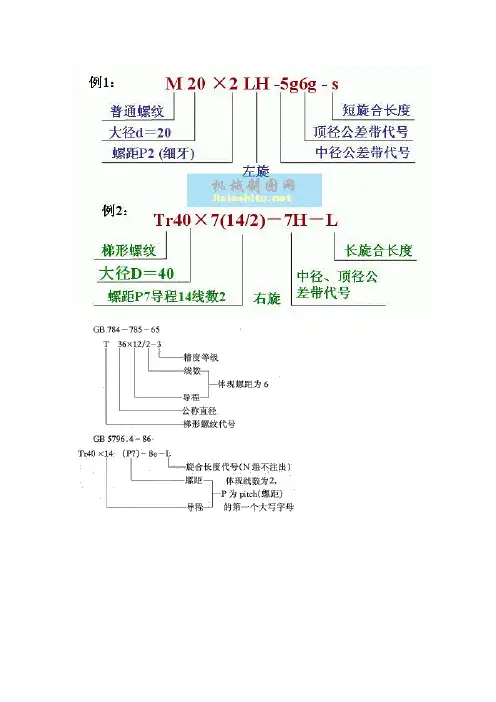

螺纹标记的标注格式为：
螺纹代号——螺纹公差带代号（中径、顶径）——旋合长度
l）公差带代号由数字加字母表示（内螺纹用大写字母，外螺纹用小写字母），如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。

2）旋合长度规定为短（用S表示）、中（用N表示）、长（用L表示）三种。

一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度（N）确定。

必要时，可加注旋合长度代号S或L，如“ M20-5g6g－L”。

特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。

普通螺纹
普通粗牙螺纹：特征代号M+ 公称直径+旋向+螺纹公差带代号（中径、顶径）——旋合长度
普通细牙螺纹：特征代号M+ 公称直径*螺距+旋向+螺纹公差带代号（中径、顶径）——旋合长度
右旋螺纹省略不注，左旋用“ LH”表示。

M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。

M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。

螺纹精度等级标准螺纹精度是指螺纹的准确度和稳定性，对于螺纹零件的装配和使用具有重要的影响。

螺纹精度等级标准是指对螺纹进行分类和等级划分的标准，它是螺纹加工和使用的重要依据，对于确保螺纹零件的质量和性能具有重要意义。

螺纹精度等级标准的划分主要包括内螺纹和外螺纹两个方面，分别从螺纹的尺寸精度、形位精度和表面粗糙度等方面进行评定。

在国际标准中，螺纹精度等级通常用字母和数字的组合来表示，例如6H、6g等，其中数字表示公差等级，字母表示基本公差的分配。

螺纹精度等级标准的划分不仅对于螺纹加工具有指导作用，同时也为螺纹零件的选择和使用提供了重要依据。

在实际生产和使用中，根据螺纹零件的具体要求和使用场合，选择适当的螺纹精度等级，可以有效地提高螺纹零件的装配质量和使用性能。

对于螺纹精度等级标准的理解和应用，需要具备一定的专业知识和经验。

在螺纹加工中，必须严格按照螺纹精度等级标准的要求进行加工，确保螺纹的精度和质量。

在螺纹零件的选择和使用中，也需要根据实际情况合理选择螺纹精度等级，以确保螺纹零件的可靠性和稳定性。

总之，螺纹精度等级标准是螺纹加工和使用的重要依据，它对于确保螺纹零件的质量和性能具有重要意义。

只有深入理解和准确应用螺纹精度等级标准，才能提高螺纹零件的加工质量和使用性能，满足不同行业和领域对螺纹零件的特殊要求。

在实际生产和使用中，我们应该加强对螺纹精度等级标准的学习和理解，不断提高自身的专业技能和水平，为螺纹加工和使用提供更加可靠的保障。

同时，也需要不断完善和优化螺纹精度等级标准，以适应不断发展和变化的市场需求，推动螺纹技术的进步和发展。

只有这样，才能更好地满足不同行业和领域对螺纹零件的需求，为经济社会的发展做出更大的贡献。

螺纹精度等级•螺纹精度等级，螺纹得精度等级螺纹精度等级１、公制（din、iso、gb)分为6ｈ、6g等级.通常状况下就是６h级。

公制日标(jis）分为ⅰ级、ⅱ级、ⅲ级等三种。

通常状况就是ⅱ级.2、英制为１b、２b、3b通常状况下就是2b等级。

3、目前攻牙使用到得牙攻之牙山角度为二种:６0度与55度,60度有公制牙、、、•螺纹精度等级？纹等级:5h、6ｈ、7ｈ。

(日标螺纹精度等级分为ｉ、ii、iii三级,通常状况下为ii级)在公制螺纹中，h与h得基本偏差为零.ｇ得基本偏差为正值，e、f与g得基本偏差为负值。

如图所示：１、h就是内螺纹常用得公差带位置,一般不用作表面镀层，或用极薄得磷化层。

g位置基本偏差用、、、•螺纹精度等级纹等级:5h、6h、7h。

(日标螺纹精度等级分为i、ii、iｉi三级,通常状况下为ii级)在公制螺纹中，h与ｈ得基本偏差为零。

g 得基本偏差为正值，e、f与g得基本偏差为负值。

如图所示:1、ｈ就是内螺纹常用得公差带位置,一般不用作表面镀层，或用极薄得磷化层。

g位置基本偏差用、、、•螺丝-—螺纹精度公差等级螺纹精度就是由螺纹公差带与旋合长度共同组成得衡量螺纹质量得综合指标。

、、、•光滑极限螺纹量规如何判定精度等级?内螺纹得小径（顶径)应用光滑极限量规检定,提供得标识还不够全，应该有该顶径得公差等级得标识。

查瞧原帖、、、•螺纹底孔加工直径得经验算法螺纹直径×1、0825＝底孔直径，５ｈ／6ｈ就是螺纹精度等级,她们得公差就是反映在中经上、查瞧原帖、、、•谁能告诉我m16×１得螺纹外径就是多少啊?m16×１得螺纹外径就是１6mm－公差。

（其公差值可以根据螺纹精度等级查“细牙普通螺纹公差”表）查瞧原帖、、、•什么就是螺纹公差带代号表示螺纹配合得公差等级,它即说明了螺纹就是何种配合(过赢，间隙，过渡）又说明了螺纹得精度等级，旋合长度代号即表示螺纹旋合时得长度、、、•螺纹配合等级h与６g，内螺纹有三种螺纹等级:5ｈ,6h与７h、(日标螺纹精度等级分为i、ii、iii三级，通常状况下为ii级)在公制螺纹中,h 与h得基本偏差为零、g得基本偏差为正值,e,f与g得基本偏差为负值、1。

螺纹的精度等级标准螺纹是机械连接中常见的一种连接方式，其精度等级标准对于产品的质量和性能有着重要的影响。

螺纹的精度等级标准主要包括国际标准和国家标准两种，下面将对这两种标准进行详细介绍。

国际标准。

国际标准主要由ISO制定，ISO制定了螺纹的精度等级标准，包括了螺纹的公制和英制两种标准。

在ISO标准中，螺纹的精度等级主要分为4个等级，分别是4H、6H、6G和7G，其中4H为最高精度等级，7G为最低精度等级。

不同的精度等级适用于不同的场合，一般要求较高的精度等级用于高精度的机械设备中，而较低的精度等级则适用于一般的机械连接。

国家标准。

国家标准是指各个国家自行制定的螺纹精度等级标准，不同国家的标准可能会有所不同。

在中国，螺纹的精度等级标准由国家标准化管理委员会制定，主要包括GB标准和JB标准两种。

GB标准是国家标准，适用于各个行业的螺纹连接，而JB 标准是机械行业的标准，适用于机械设备的螺纹连接。

螺纹的精度等级标准对于产品的质量和性能有着重要的影响。

精度等级越高，螺纹的加工难度和成本就会越高，但是产品的质量和性能也会更加稳定可靠。

因此，在选择螺纹精度等级时，需要根据实际情况进行综合考虑，不能一味地追求高精度等级，而忽视了成本和实际需求。

总结。

螺纹的精度等级标准是保证产品质量和性能稳定可靠的重要因素，国际标准和国家标准是我们在实际生产和加工中需要遵循的标准。

在选择螺纹精度等级时，需要根据产品的实际需求和使用环境进行综合考虑，不能盲目追求高精度等级而忽视了其他因素。

只有合理选择螺纹的精度等级，才能保证产品的质量和性能达到最佳状态。

螺纹精度等级标准螺纹是机械零件中常见的连接方式，其精度等级标准对于零件的质量和性能有着重要的影响。

螺纹精度等级标准是指螺纹的加工精度和质量等级的统一规定，它包括了螺纹的尺寸精度、形位精度和表面粗糙度等内容。

在实际应用中，螺纹精度等级标准的正确理解和应用对于保证零件的装配质量和使用性能至关重要。

首先，螺纹精度等级标准包括了螺纹的尺寸精度。

螺纹的尺寸精度是指螺纹的公差范围，包括了螺纹的直径、螺距和螺纹角等尺寸的精度要求。

按照国际标准ISO标准，螺纹的尺寸精度分为4个等级，分别为4H、6H、6G和7G。

其中，4H和6H适用于内螺纹，6G 和7G适用于外螺纹。

在实际应用中，根据零件的使用要求和装配方式，选择合适的螺纹尺寸精度等级非常重要。

其次，螺纹精度等级标准还包括了螺纹的形位精度。

螺纹的形位精度是指螺纹的形状、位置和相互关系的精度要求。

形位精度包括了螺纹的同轴度、同心度、轴线倾斜度、螺纹侧面的平面度和垂直度等内容。

形位精度的合格与否直接影响着螺纹的装配质量和使用性能，因此在螺纹加工和检测过程中，必须严格按照标准要求进行操作。

最后，螺纹精度等级标准还包括了螺纹的表面粗糙度。

螺纹的表面粗糙度是指螺纹表面的光洁度和粗糙度要求。

表面粗糙度的合格与否直接影响着螺纹的密封性能和耐磨性能，因此在螺纹加工和表面处理过程中，必须严格控制表面粗糙度，确保其符合标准要求。

总的来说，螺纹精度等级标准是保证螺纹连接质量和性能的重要依据，正确理解和应用螺纹精度等级标准对于提高零件的装配质量和使用性能具有重要意义。

在实际生产中，必须严格按照标准要求进行螺纹加工、检测和表面处理，确保螺纹的尺寸精度、形位精度和表面粗糙度符合标准要求，从而保证零件的质量和性能达到设计要求。

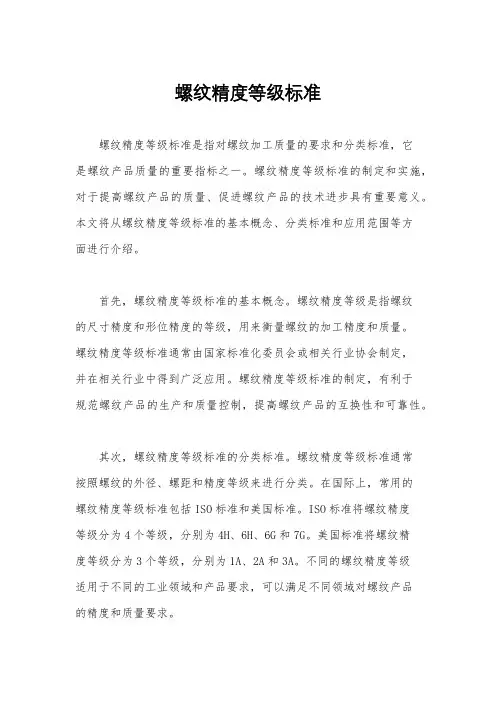

螺纹精度等级标准螺纹精度等级标准是指对螺纹加工质量的要求和分类标准，它是螺纹产品质量的重要指标之一。

螺纹精度等级标准的制定和实施，对于提高螺纹产品的质量、促进螺纹产品的技术进步具有重要意义。

本文将从螺纹精度等级标准的基本概念、分类标准和应用范围等方面进行介绍。

首先，螺纹精度等级标准的基本概念。

螺纹精度等级是指螺纹的尺寸精度和形位精度的等级，用来衡量螺纹的加工精度和质量。

螺纹精度等级标准通常由国家标准化委员会或相关行业协会制定，并在相关行业中得到广泛应用。

螺纹精度等级标准的制定，有利于规范螺纹产品的生产和质量控制，提高螺纹产品的互换性和可靠性。

其次，螺纹精度等级标准的分类标准。

螺纹精度等级标准通常按照螺纹的外径、螺距和精度等级来进行分类。

在国际上，常用的螺纹精度等级标准包括ISO标准和美国标准。

ISO标准将螺纹精度等级分为4个等级，分别为4H、6H、6G和7G。

美国标准将螺纹精度等级分为3个等级，分别为1A、2A和3A。

不同的螺纹精度等级适用于不同的工业领域和产品要求，可以满足不同领域对螺纹产品的精度和质量要求。

再次，螺纹精度等级标准的应用范围。

螺纹精度等级标准适用于各种类型的螺纹产品，包括机械零部件、管接头、螺栓螺母、螺纹连接等。

在工程设计和制造过程中，必须根据具体的使用要求和工艺条件，选择适当的螺纹精度等级标准，以确保螺纹产品的质量和可靠性。

同时，在螺纹加工和检测过程中，也需要严格按照螺纹精度等级标准的要求进行操作，以保证螺纹产品的精度和一致性。

综上所述，螺纹精度等级标准是对螺纹产品质量的重要指标，它对于规范螺纹产品的生产和质量控制具有重要意义。

在实际应用中，必须严格按照螺纹精度等级标准的要求进行操作，以确保螺纹产品的精度和质量。

同时，还需要不断完善和更新螺纹精度等级标准，以适应不断发展的工业需求和技术进步。

希望本文的介绍能够帮助大家更好地理解螺纹精度等级标准的重要性和应用价值。

螺纹精度等级钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。

另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制） 1m =100 cm=1000 mm2、英制计量：（8进制） 1英寸=8英分 1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如： 4#， 5#， 6#， 7#， 8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

螺纹精度等级•螺纹精度等级,螺纹的精度等级螺纹精度等级1、公制（din、iso、gb）分为6h、6g等级。

通常状况下是6h级。

公制日标（jis）分为ⅰ级、ⅱ级、ⅲ级等三种。

通常状况是ⅱ级。

2、英制为1b、2b、3b通常状况下是2b等级。

3、目前攻牙使用到的牙攻之牙山角度为二种：60度和55度，60度有公制牙...•螺纹精度等级？纹等级：5h、6h、7h。

（日标螺纹精度等级分为i、ii、iii三级，通常状况下为ii级）在公制螺纹中，h和h的基本偏差为零。

g的基本偏差为正值，e、f和g的基本偏差为负值。

如图所示：1、h是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的- - 总结资料磷化层。

g位置基本偏差用...•螺纹精度等级纹等级：5h、6h、7h。

（日标螺纹精度等级分为i、ii、iii三级，通常状况下为ii级）在公制螺纹中，h和h的基本偏差为零。

g的基本偏差为正值，e、f和g的基本偏差为负值。

如图所示：1、h是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。

g位置基本偏差用...•螺丝--螺纹精度公差等级螺纹精度是由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。

...•光滑极限螺纹量规如何判定精度等级？- - 总结资料内螺纹的小径（顶径）应用光滑极限量规检定，提供的标识还不够全，应该有该顶径的公差等级的标识。

查看原帖...•螺纹底孔加工直径的经验算法螺纹直径×1.0825＝底孔直径，5h／6h是螺纹精度等级,他们的公差是反映在中经上.查看原帖...•谁能告诉我m16×1的螺纹外径是多少啊？m16×1的螺纹外径是16mm－公差。

（其公差值可以根据螺纹精度等级查“细牙普通螺纹公差”表）查看原帖...•什么是螺纹公差带代号表示螺纹配合的公差等级,它即说明了螺纹是何种配合(过赢,间隙,过渡)又说明了螺纹的精度等级,旋合长度代号即表示螺纹旋合时- - 总结资料的长度...•螺纹配合等级h和6g,内螺纹有三种螺纹等级:5h,6h和7h.(日标螺纹精度等级分为i.ii.iii三级,通常状况下为ii级)在公制螺纹中,h和h的基本偏差为零.g的基本偏差为正值,e,f和g的基本偏差为负值.1．h是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层．...•公制粗螺纹规格公制粗螺纹规格公制粗牙外螺纹常用规格极限尺寸表公称直径×螺距螺纹精度等级大径中径小径螺胚直径最大最小最大最小最大最小最大m3×0.56g2.9802.8742.6552.5802.4392.602.63m ...•内六角螺纹规格- - 总结资料公制六角内螺纹常用规格极限尺寸表(粗牙)公称直径×螺距螺纹精度等级大径中径小径攻丝前钻头直径最小最大最小最大最小m3×0.56h3.0002.7752.6752.5992.4592.500m4×0.74.0003.6633.5453.4223.2423.300m ...•螺纹配合等级%。

公制螺纹精度等级标准
公制螺纹精度等级标准主要依据国家标准GB/T 14425-2008《公制螺纹精度等级》进行划分。

根据该标准，公制螺纹的精度等级主要包括以下几个：
1. 粗牙螺纹（C级）：主要用于低精度要求、承受力较低的场合。

2. 中牙螺纹（B级）：适用于一般场合，具有较高的精度要求和承受力。

3. 细牙螺纹（A级）：主要用于高精度要求的场合，具有较高的承受力。

4. 极高牙螺纹（AA级）：适用于极高精度要求的场合，具有很高的承受力。

5. 极细牙螺纹（AAAA级）：主要用于极高精度要求的场合，具有很高的承受力。

此外，根据螺纹的用途和尺寸，公制螺纹还分为以下几
类：
1. 普通螺纹：主要用于一般机械制造、建筑等领域。

2. 滚子螺纹：主要用于滚子传动装置，具有较高的承载能力和运动精度。

3. 螺旋弹簧螺纹：主要用于螺旋弹簧的制造。

4. 密封螺纹：主要用于密封装置的制造，具有较高的密封性能。

在选用公制螺纹时，需要根据实际需求和应用场合来选择合适的螺纹精度等级和类型。
