一、工程概况本工程为XX变电站电缆沟施工项目，主要包括电缆沟的挖掘、砌筑、电缆桥架安装、电缆敷设、电缆沟封闭等施工内容。
电缆沟全长XX米，宽XX米，深XX米，共计XX个电缆沟段。
二、编制依据1. 《电力工程施工质量验收规范》（GB 50260-2017）2. 《混凝土结构工程施工及验收规范》（GB 50204-2015）3. 《建筑电气工程施工质量验收规范》（GB 50257-2017）4. 《变电站设计规范》（GB 50059-2011）5. 相关地方标准和规范三、施工准备1. 材料准备：混凝土、钢筋、砖块、电缆桥架、电缆、防水材料、模板等。
2. 机械设备准备：挖掘机、装载机、平板车、电焊机、切割机、水平尺、钢卷尺等。
3. 人员准备：施工人员、技术人员、质量检验员等。
4. 施工场地准备：清理施工现场，确保施工道路畅通。
四、施工方法及步骤1. 电缆沟挖掘（1）根据设计图纸，确定电缆沟的长度、宽度和深度。
（2）采用挖掘机进行电缆沟挖掘，确保挖掘深度满足设计要求。
（3）挖掘过程中，注意保护地下管线和设施。
2. 电缆沟砌筑（1）将挖掘好的土方运至指定地点堆放。
（2）采用砖块进行电缆沟砌筑，确保砌筑质量。
（3）砌筑完成后，进行混凝土浇筑，加强电缆沟的稳定性。
3. 电缆桥架安装（1）根据设计图纸，确定电缆桥架的层数、间距和高度。
（2）将电缆桥架安装到位，确保桥架与电缆沟的固定牢固。
（3）电缆桥架安装完成后，进行电缆敷设。
4. 电缆敷设（1）根据设计图纸，确定电缆的型号、规格和数量。
（2）将电缆敷设至电缆桥架上，确保电缆敷设整齐、牢固。
（3）电缆敷设完成后，进行电缆接头和接地处理。
5. 电缆沟封闭（1）对电缆沟进行防水处理，防止地下水渗入。
（2）将电缆沟封闭，确保电缆沟的安全、稳定。
五、质量控制措施1. 材料质量：严格把控材料质量，确保所用材料符合设计要求。
2. 施工质量：加强施工过程中的质量控制，确保施工质量达到规范要求。
变电站工程电缆沟施工方案一、编制依据(1)《建筑工程施工质量验收统一标准》(GB50300-2001) (2)《建筑地基基础工程施工质量验收规范》(GB50202-2002) (3)《混凝土结构工程施工质量验收规范》(GB50204-2002)2011年版 (4)《建设工程文件归档整理规范》(GB/T 50328-2001) (5)《建筑地基处理技术规范》(JGJ70-2002)(6)《钢筋焊接施工及验收规范》( JGJ18-2003) (7) 《普通混凝土用砂、石质量及检验方法标准》(JGJ52-2006) (8) 《混凝土用水标准》(JGJ63-2006)(9) 《建筑施工模板安全技术规范》(JGJ162-2008) (10) 《建筑施工作业劳动保护用品配备及使用标准》(JGJ184-2009) (11) 《110kV,1000kV变电(换流)站土建工程施工质量验收及评定规程》(Q/GDW 183—2008)(12) 《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008);(13) 《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量[2010]19号);(14)110kV西坡(城北)变电站工程电缆沟平面布置及详图、图纸会检纪要; (15)《新疆与西北主网联网750千伏第二通道输变电工程沙州750千伏变电站工程施工组织设计》;(16)110kV西坡(城北)变电站工程《创优施工实施细则》(17)110kV西坡(城北)变电站工程《安全文明施工实施细则》(18)110kV西坡(城北)变电站工程《质量通病防治措施》(19)110kV西坡(城北)变电站工程《强制性条文实施计划》1 永昌县金兴电力工程有限责任公司110kV西坡(城北)变电站工程电缆沟施工方案 (20)110kV西坡(城北)变电站工程《标准工艺应用策划方案》二、工程概况2.1、变电站室外电缆沟截面主要有1200×1200、900×580二种规格。
尖扎滩35KV变电站电缆沟施工方案编制人：审核人：批准人：青海省水利水电工程局有限责任公司尖扎滩35KV输变电项目部2020年06月一、编制依据一、工程施工图、招标文件。
二、《砌体工程施工质量验收标准》GB50203-20023、《混凝土结构工程施工质量验收标准》GB50204-20024、《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2020）。
五、《尖扎滩35KV变电工程施工强制性条文执行打算表》六、《尖扎滩35千伏变电站工程标准工艺实施方法》二、施工预备一、人员配置项目领导：侯环才施工总负责：解向华现场总负责：严文财技术员：杨统德质检员：王乐资料员：白玉洁平安员：赵军强普工班：2人技工班：2人二、机械配置混凝土搅拌机BX350 1台手推车3辆砌砖用工具4套外墙抹面工具3套三、工程概况：尖扎滩35KV变电站工程电缆沟具体概况如下：1000×1000电缆沟长为28米，电缆沟沟壁为砖砌体。
1200×1200电缆沟长为米，沟盖板采纳钢筋网片现场浇作。
1000×1000电缆沟及1200×1200电缆沟沟壁为砖砌体。
一、电缆沟施工：施工预备（1）材料的预备混凝土采纳自拌，砂、石应有复试报告，水泥应有出厂合格证及复试合格报告；模板应采纳表面平整、加工周密、有必然刚度的多层胶合板；钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。
（2）技术预备1）图纸会审：会审应由专业到综合的顺序慢慢进行。
会审前参加人员熟悉图纸，预备意见，并进行必要的查对。
会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。
2）技术交底：每一个方法必需进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全部参加施工的人员都要参加交底并签字，并形成书面交底记录。
3）定位放线：依照变电站总平面布置图，采纳经纬仪、拉线、尺量、定出电缆沟的基准线。

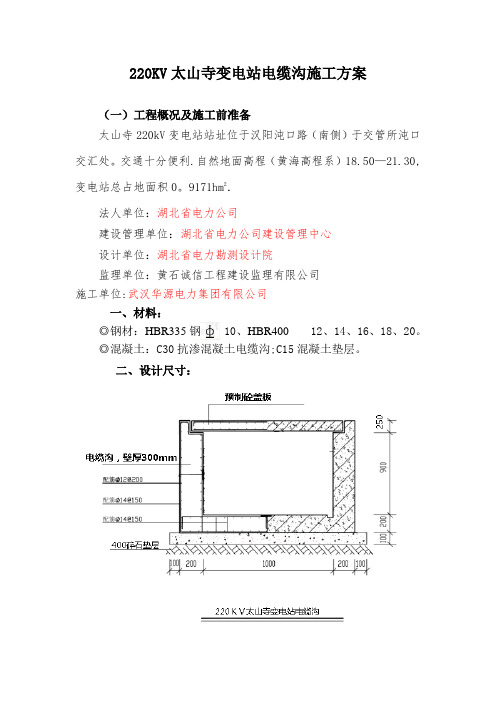

220KV太山寺变电站电缆沟施工方案（一）工程概况及施工前准备太山寺220kV变电站站址位于汉阳沌口路（南侧）于交管所沌口交汇处。
交通十分便利.自然地面高程（黄海高程系）18.50—21.30,变电站总占地面积0。
9171hm2．法人单位：湖北省电力公司建设管理单位：湖北省电力公司建设管理中心设计单位：湖北省电力勘测设计院监理单位：黄石诚信工程建设监理有限公司施工单位:武汉华源电力集团有限公司一、材料：◎钢材：HBR335钢10、HBR40012、14、16、18、20。
◎混凝土：C30抗渗混凝土电缆沟;C15混凝土垫层。
二、设计尺寸：电缆沟底板宽度0。
2m，底板混凝土垫层左右两边各增加0。
1m。
盖板离沟底深1.3m；电缆沟壁厚0.30m，混凝土垫层厚0。
1m,混凝土盖板厚0.25m.（二)、工艺流程放线→挖土及外运→碎石垫层→混凝土垫层→钢筋安装→底板模板安装→混凝土底板→电缆沟壁模板安装→电缆沟壁混凝土→模板拆除→回填土→盖板（三)、主要施工方法一、管沟开挖1。
1. 主要机具（1）挖土机械有：挖土机、自卸汽车等。
（2）一般机具有:铁锹(尖头与平头两种）、手推车、小白线或20＃铅丝和50m钢卷尺、坡度尺等。
1。
2.作业条件(1）土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕.(2）建筑物或构筑物的位置或场地的定位控制线、标准水平桩及开槽的灰线尺寸,必须经过检验合格，并办完预检手续。
(3）夜间施工时，应有足够的照明设施,在危险地段应设置明显标志,并要合理安排开挖顺序，防止错挖或超挖。
（4）开挖有地下水位的管沟时，应根据当地工程地质资料，采取措施降低地下水位。
一般要降至低于开挖面0．5m，然后才能开挖.（5）施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要加固或加宽等准备工作。
（6)选择土方机械，应根据施工区域的地形与作业条件，土壤类别与厚度、总工程量和工期综合考虑,以能发挥施工机械效率来确定。
变电站区电缆沟施工方案一、前言在电力系统中，电缆是起着输送电能的重要载体，而电缆沟则是保护和管理电缆的重要设施。
变电站作为电力系统中的重要组成部分，其区域内的电缆沟施工方案至关重要。
本文将重点介绍变电站区电缆沟的施工方案。
二、施工前准备1. 方案设计在进行电缆沟施工之前，应当制定详细的施工方案。
方案设计应考虑变电站的布局、电缆布置情况、地形地貌等因素，合理确定电缆沟的位置、深度、宽度等参数。
2. 施工人员培训施工人员应具备一定的电力设施施工经验和技能，特别是对于电缆的安装和维护应有专门培训。
三、施工过程1. 土方开挖首先进行土方开挖工作，根据设计方案确定电缆沟的位置和尺寸，采用机械或人工方式进行开挖。
2. 设置支架在电缆沟内设置支架，用于支撑和固定电缆。
支架的设置应符合设计要求，同时要考虑支架的稳固性和与电缆的绝缘。
3. 铺设电缆在支架上铺设电缆，按照设计方案的布置要求进行铺设，注意电缆的保护和整齐摆放。
4. 沟壁保护电缆铺设完成后，对电缆沟的沟壁进行保护，采取防腐、防潮等措施，确保电缆沟的安全性和稳定性。
四、施工验收1. 完工检查施工完成后，进行完工检查，检查电缆的铺设情况、支架的设置是否符合要求，沟壁的保护是否到位等。
2. 电力试验进行电力试验，检查电缆的绝缘性能和传输性能，确保电缆运行安全可靠。
五、施工总结电缆沟施工是变电站区域内重要的工作之一，合理的施工方案和严格的施工要求对电力系统的正常运行和安全稳定起着至关重要的作用。
希望通过本文的介绍，能对变电站区电缆沟的施工方案有更清晰的认识，为今后的实际施工工作提供一定的参考。
旗下营500kV变电站工程电缆沟施工方案内蒙古送变电有限责任公司INNER MONGOLIA ELECTRIC POWERTRANSMISSION AND TRANSFORMATION CO. LTD内蒙古送变电有限责任公司旗下营500kV变电站工程项目部2007年8月20日旗下营500kV 变电站工程电缆沟施工方案1、编制依据《混凝土施工及验收规范》（国家行业标准）《站区地下设施施工图纸》我公司的土建作业指导书《混凝土施工》国家及电力公司有关安全施工、操作的规程规范和我公司安全管理制度我公司质量、安全、环境与卫生职业健康管理制度2、电缆沟施工简介本站电缆沟有600X 600、800X 800、1000X 1000三种形式电缆沟。
其中600X 600、800X 800电缆沟为砖砌电缆沟，砖沟采用MU10粘土砖，M5混合砂浆砌筑。
沟道伸缩缝每隔50m设一道，沟壁通长预埋-40X 4扁钢两根（具体位置见施工图），沟壁露出地面部分抹30mm 厚水泥砂浆。
1000X 1000 电缆沟为混凝土浇筑，沟体混凝土标号为C20,沟壁通长预埋-60X 6热镀锌扁钢两根（具体位置见施工图）。
沟盖板采用预制成型混凝土盖板。
1 、土方施工。
2、砌筑施工3、模板施工。
4、钢筋施工。
5、混凝土浇筑施工。
6、混凝土记录填写与基础钢筋、基础隐蔽签证。
3、电缆沟施工措施及技术要求1、测量定位及高程控制。
1）使用经检定合格的测量仪器。
2）测量前认真审核施工图纸，充分了解设计意图，确定标高，轴线尺寸，无误后开始测量。
3）控制网应根据监理工程师书面给定的原始基准点、基准线和参考标高，对工程进行精确放线。
4）放线后，应对所放线进行全面复查，确保在施工过程中，工程的任何部分的位置，标高、尺寸及基准点不出现误差。
5）仔细保护和保存在放线中应使用的基准点。
6）不定期对现场内所有的基准点进行复查，以保证闭合。
7）对各单位工程的定位与标高控制，应严格按控制网进行复查。
变电站工程电缆沟施工方案一、施工前准备工作：1.开展现场勘察工作，确定电缆沟的位置和尺寸，并与设计单位进行沟通确认；2.编制施工流程和施工方案，明确各项工作的任务和责任；3.购买所需要的工具、设备和材料，并对其进行检查和验收；4.组织施工人员进行技术交底，确保施工人员了解操作要领和安全措施；5.布置现场，确保施工区域的安全和整洁；6.与现场环境有关的政府部门和相关单位进行沟通，了解相关规定和要求。
二、电缆沟开挖：1.按照设计要求进行地面或地下电缆沟开挖，保证电缆沟的净宽、净深和净高；2.对地下电缆沟开挖时，要按照所需埋设电缆的数量和规格确定沟槽尺寸，确保电缆的敷设与维护；3.对地下石质地层及复杂地质条件下出现的较硬、较软、较湿或无土质情况，要根据实际情况合理调整挖掘方案；4.进行电缆沟施工前要对边坡、洞穴、掌子面等可能出现的坍塌情况进行评估和处理，确保工程安全。
三、电缆敷设：1.选用合适的敷设方式和方法，如直埋、管道敷设等；2.严格按照设计要求和施工方案进行电缆敷设，保持电缆的拌和度和整齐度；3.针对不同规格和型号的电缆，选用合适的敷设工艺和设备，确保电缆正常敷设；4.在敷设过程中要注意电缆的保护，避免电缆被机械损坏或其他外力引起的故障。
四、电缆安装和连接：1.安装电缆的接线盒、中间接头、终端头等设备，确保电缆的正常运行；2.对电缆的连接进行检测和测试，确保电缆连接的质量和稳定性；3.在接地、接零以及保护接地等方面要按照国家标准进行安装和连接。
五、完工验收：1.对电缆沟的开挖、敷设和安装连接等情况进行检查和验收；2.检查电缆的绝缘电阻、接地电阻、安全性能等指标，确保电缆满足要求；3.对施工过程中产生的废弃物、渣土等进行清理和处理，确保施工区域的环境整洁；4.进行施工记录和资料整理，以备日后参考。
六、安全措施：1.进行必要的安全交底，确保施工人员了解安全操作规程和防护设备的使用方法；2.设置施工现场的安全警告标志，保证人员安全；3.保持施工区域的通风、照明和干燥，确保施工人员的健康和安全；4.监测施工过程中的安全情况，及时排除安全隐患。
- - - XX尖山～中电熊猫220kV线路新建工程电缆沟施工作业指导书XX宏业电力集团XX锦隆鑫分公司XX尖山～中电熊猫220kV线路新建工程施工工程部二〇一七年十一月年月日技术年月日平安年月日编写：年月日目录一、工程概况1、工程概况2、设计依据3、施工及验收标准二、施工准备三、现场组织机构1、组织机构图2、人员职责四、设备准备五、主要工序施工方法1、地槽施工方法；2、地槽垫层施工方法：3、钢筋绑扎：4、电缆管安装：5、立拆模板6、立拆模板质量要求：7、砼浇灌施工：8、砼浇灌施工质量要求：9、回填土方工程施工方法：10、电缆井砌筑：六、工程质量管理1、质量管理网络2、严格执行质量检查管理制度七、工期及施工进度方案1、工期目标2、工期保证措施八、工程平安管理1、平安管理目标2、平安管理网络3、平安生产技术措施4、做好平安用电工作5、平安生产管理制度及方法九、季节施工技术措施1、雨期施工技术措施一、工程概况1、工程概况XX尖山-中电熊猫220KV线路新建工程位于双流区，起于尖山500KV变电站，止于新建中电熊猫220KV变电站，尖山500KV变电站出线段全线采用明挖现浇，设计规模为1.4*1.6m.长度为204.584米，尖山-检测中心变迁改段全线采用明挖现浇，设计规模为1.4*1.6m.长度为110.248米。
2、设计依据(1)?混凝土构造设计标准?〔GB50010-2010〕(2)?建筑构造荷载设计标准?〔GBJ50009-2012〕(3)?建筑抗震设计标准?〔GBJ50011-2010〕(4)?建筑地基根底设计标准?〔GBJ5007-2011〕(5)?给排水工程构筑物构造设计标准?〔GB50069-2012〕(6)?地下工程防水技术标准?〔GB50108-2008〕(7)?室外排水设计标准?〔GB50014-2014〕(8)?钢筋焊接及验收标准?〔GBJ18-2012〕(9)?建筑基坑支护技术规程?〔JGJ120-2012〕(10)?建筑边坡工程技术规程?〔GB50330-2013〕3、施工及验收标准(1)?混凝土构造工程施工质量验收标准?〔GB50204-2012〕(2)?城镇道路工程施工与质量验收标准?〔CJJ 1-2008〕(3)?建筑工程施工质量验收统一标准?〔GB05208-2011〕(4)?地下防水工程质量验收标准?〔GB05208-2012〕(5)?钢筋焊接及验收标准?〔JGJ 18-2012〕二、施工准备：1、组织图纸学习和专业图纸会审：图纸会审是熟悉审查设计图纸，了解工程特点、掌握设计意图、了解关键部位的工程质量要求。
电缆沟专项施工方案一、项目背景电缆沟作为电力系统重要的配套设施，在电力工程中起着至关重要的作用。
为保障电力设施的正常运行，提高电力系统的可靠性和稳定性，电缆沟的施工方案必须合理科学地制定。
二、施工前准备1. 资料准备•收集现场地质条件、施工环境等相关资料；•绘制电缆沟的详细施工图纸。
2. 材料准备•准备好施工所需的各类材料，确保数量充足；•对材料进行检查，确保质量符合要求。
3. 设备准备•确保施工所需的各类设备完好，并进行必要的维护和保养；•配备好必要的安全防护设备。
三、施工步骤1. 地面标线•根据施工图纸要求，在地面上进行标线，确保电缆沟施工的准确位置和尺寸。
2. 开挖电缆沟•使用挖掘机等设备，按照标线要求挖掘电缆沟；•控制挖掘深度和宽度，确保电缆沟的尺寸符合要求。
3. 敷设电缆•在挖好的电缆沟内敷设电缆，保证电缆的安全和整齐；•注意电缆的敷设方式和覆土厚度，确保电缆的使用寿命和安全性。
4. 回填和抹平•在电缆敷设完成后，对电缆沟进行回填和抹平处理，保证地面恢复平整；•注意回填材料的选择和压实，确保地面的稳固和安全。
四、施工质量控制1. 监督检查•在施工过程中，要定期进行监督检查，确保施工质量符合要求；•及时发现并纠正施工中的问题，确保施工进度和质量。
2. 质量验收•施工完成后，进行全面的质量验收，评估施工质量是否符合标准要求；•对存在的问题进行整改，确保施工质量达标。
五、施工安全措施1. 安全教育•对施工人员进行安全教育和培训，提高员工安全意识和应急处理能力；2. 安全防护•确保施工现场设置明确的安全警示标志，配备好必要的安全防护设备；•严格执行安全操作规程，杜绝安全事故的发生。
六、施工总结电缆沟的施工方案是电力工程中的重要环节，在施工过程中，要严格执行施工方案，确保施工质量和安全。
只有通过科学规范的施工，才能保障电力设施的正常运行，提高电力系统的可靠性和稳定性。
以上是电缆沟专项施工方案的详细内容，希望能为相关施工人员提供指导和参考，确保施工工作顺利进行。
变电站电缆沟施工方案1. 引言电缆沟是变电站建设中非常重要的一部分，它承载着输电线路所需的电缆，保障了电力系统的可靠运行。
本文档旨在提供变电站电缆沟施工方案，为施工人员提供详细的指导和注意事项。
2. 施工前准备在开始施工之前，需要进行一系列准备工作，包括但不限于以下内容：1.完善施工方案：根据设计图纸和施工要求，制定详细的施工方案，包括施工工序、施工顺序、施工时间计划等。
2.准备施工材料和设备：根据施工方案，准备好所需的电缆、电缆支架、电缆保护管、挖掘机等施工材料和设备。
3.清理施工区域：清理变电站电缆沟的施工区域，确保场地整洁干净，为后续施工作业做好准备。
3. 施工步骤下面是变电站电缆沟施工的基本步骤：1.确定电缆沟的位置和尺寸，根据设计图纸进行测量和标定。
2.使用挖掘机或手动挖掘工具，按照设计要求挖掘电缆沟。
在挖掘过程中，要注意保护现有的地下管线和设备，避免损坏。
3.清理电缆沟底部的泥土和杂物，确保电缆铺设时的平整和稳固。
4.根据设计要求，铺设电缆支架和电缆保护管，并固定好。
5.进行电缆的铺设，注意遵守电缆铺设的技术要求和安全要求。
6.进行电缆的连接和绝缘处理，确保连接的可靠性和信号传输的稳定性。
7.进行必要的沟壁加固和环境保护措施。
8.对施工现场进行清理，清除施工材料和设备。
4. 安全注意事项在进行变电站电缆沟施工时，需要严格遵守安全操作规程，确保施工过程的安全。
以下是一些常见的安全注意事项：1.施工人员必须佩戴符合要求的个人防护装备，如安全帽、安全鞋、手套等。
2.施工现场应设置明显的安全警示标志，并进行必要的防护措施，如围挡、安全网等。
3.电缆沟施工前，要预先检查地下管线和设备，确保不会对其造成损坏。
4.使用挖掘机进行挖掘时，必须由专业操作人员操作，并注意防止设备倾翻。
5.施工人员必须熟悉电缆铺设和连接的操作规程，并按照要求进行操作。
6.遇到特殊情况或发现安全隐患时，应立即停工并报告相关责任人处理。
变电站工程电缆沟施工方案一、工程概况 :王源 ( 铅山 )220kV 变电站工程电缆沟具体概况如下 :800 ×800 电缆沟长为 25 米，1000×1000 电缆沟长为 300 米， 1200×1200 电缆沟长为 160 米， 1200×1050 穿公路电缆沟长为 13 米。
沟盖板采用∠ 50×4镀锌角钢，四周与钢筋焊接，现场浇作。
1000×1000 电缆沟及 800×800 电缆沟为砖砌体，其余为钢筋砼现浇电缆沟。
二、编制依据 :1、《混凝土结构工程施工及验收规范》GB 50204-20022、《砌体工程施工质量验收规范》GB50203-20023、《110kV~1000kV变电 ( 换流 ) 站土建工程施工质量验收及评定规程》Q/GDW183 -2008三、电缆沟施工 :施工准备(1)材料的准备混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试合格报告;模板应采用表面平整、加工精密、有一定刚度的多层胶合板; 钢筋应进行外观及资料 ( 出厂合格证中 ) 检查，并经送样复试合格。
(2)技术准备1)图纸会审 : 会审应由专业到综合的顺序逐步进行。
会审前参加人员熟悉图纸，准备意见，并进行必要的核对。
会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。
2)技术交底 : 每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。
3)定位放线 : 根据变电站总平面布置图，采用经纬仪、拉线、尺量、定出电缆沟的基准线。
电缆沟基槽开挖根据设计要求，基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。
开挖完成后，应组织相关人员 ( 设计勘察单位、施工单位、监理单位、业主 ) 进行验槽，并做好记录。
浇筑混凝土底板垫层基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。
基础较宽时，在基槽中间部分设水平控制桩。
电缆沟砌筑本站 800×800 及 1000×1000 电缆沟为砖砌体电缆沟。
砌体采用 Mu10砖，水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆，拉 10m通线进行砌筑。
沟壁砌筑时应采取“三一”砌法，上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀，水平灰缝应控制在 8 -12mm范围之内，具体数值由皮数杆确定。
水平灰缝的砂浆饱满度不得小于 80%，竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应随时检查砖同壁砌筑平整度和垂直度，砌筑到设计标高须及时进行预埋铁件埋设。
在砌筑过程中应按规范要求制作砂浆试块并及进行送验。
电缆沟墙体浇注混凝土电缆沟施工主要就是控制模板安装工程: 模板采用 12mm厚竹夹板，方料采用 50×70 杉木方料制作定型模。
支撑采用 4×60 松木料与钢管相结合，水平支撑以 400mm、垂直支撑以 600mm为宜。
支模时要按给定的轴线弹出其外边线，以便支模。
模支好后，要检查其边线是否直，沟内侧模板与模板交接处要粘贴透明胶带，滚刷脱模剂。
伸缩缝 ( 挖方区为每一道，填方区及现浇砼电缆沟为每 ~一道 )处要用模板封堵、平直，要求装清水模。
电缆沟压顶采用预制砼压顶为了增加工艺效果，站内户外电缆沟压顶采用预制砼压顶。
预制砼压顶块为长7 50mm，宽170mm，高120mm。
待砼浇捣( 砼电缆沟) 或粉刷层至±以下90mm 时，用水平仪测好水平，双面控线，用1:( 砂子过筛) 水泥砂浆将砼预制压顶块依次砌作，同时要求灰缝大小均与，平直，砂浆饱满，双面勾缝，预制砼压顶块平稳、牢固。
电缆沟扁铁安装焊接前为了防止扁铁焊接变形，应每米设置角钢将扁铁支撑。
在铁件预制块上进行扁铁焊接，焊接中应拉通长线整平，扁铁搭接长度不应小于 2 倍扁铁宽度，焊接应三边焊接，焊接质量应符合施工规范要求。
电缆沟粉刷根据墙面粉刷厚度塌饼、冲筋，采用1:3 水泥砂浆打糙，1:2 水泥砂浆压光。
粉刷前墙面要充分浇水湿润，混凝土面层采用108 胶水掺水泥素浆批浆。
为保证电缆沟长方向粉刷的顺直及平整，在电缆沟顶面采用经纬仪测点弹中心控制线，电缆沟壁弹水平控制线，作为控制电缆沟粉刷面的基准线。
为保证电缆沟粉刷棱角分明，应先做好两侧粉刷护角，粉刷电缆沟上部面层，再粉刷侧壁。
电缆沟粉刷中，原材料应采用同一批次进场材料，拌合砂浆配比应统一、以保证电缆沟粉刷面色泽均匀一致。
粉刷砂浆应在规定时间内用完，不允许用干水泥或砂浆干粉在粉刷层表面吸水。
面层砂浆使用时不允许加水拌合，残余砂浆加水搅拌后，只允许做底层打糙。
粉刷面层压光后，电缆沟应棱角通长顺直，沟壁平整，无砂眼、凹坑，抹纹，粉刷层色泽一致，无空鼓、龟裂。
电缆沟顶粉刷宜每隔 2m 垂直于长度方向镶贴分格条，以减少由于沟长而引起的收缩裂缝。
电缆沟底找坡、压光电缆沟应根据设计要求进行找坡，采用水准仪测定坡度标高线，沟底塌饼，冲筋较厚部位采用细石混凝土找平，找坡混凝土与砂浆面层宜一次性完成。
浇筑前应清理沟底积水、杂物，并进行扫浆。
沟底混凝土采用铝合金直尺刮平，浇筑时应注意混凝土及砂浆，不得污染沟壁砂浆面层。
掌握好混凝土面层水份，进行混凝土表面原浆压光，压光应在混凝土终凝前进行，应不少于 3 遍压光，压光后面层应无砂眼、凹坑、抹纹，表面应洁净、光滑。
沟底找坡时，走水线缝沟中做，按1~2%的坡比纵向找坡，横向按 2%找坡，严禁沟内积水。
施工时，沟底走水线用 A 75 的UPVC管或镀锌钢管，在沟底水泥砂浆初凝时，拉线依次把走水沟压出来，然后再其表面压光时，将其走水槽压光、圆滑。
为了防止垃圾堵塞管道，在每一个入水口处，加盖滤水盖。
养护电缆沟壁抹灰完成后，应进行覆盖浇水养护不少于7 天。
四、电缆沟盖板施工 :施工准备(1)材料准备 : 砂、石应有复试报告，水泥应有出厂合格证及复试报告 ; 钢筋应进行外观及资料 ( 质量证明书 ) 检查，并经送样复试合格 ; 角钢应有合格证，进场应进行外观检查，无变形翘曲现象，规格、型号、壁厚应达到设计要求。
电焊条应有合格证，电焊工应有上岗证。
(2)技术准备1)图纸会审。
会审应由专业到综合的顺序逐步进行。
会检前参加人员熟悉图纸，准备意见，并进行必要的核对。
会审后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。
2)技术交底。
每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。
制作角铁边框根据边框放样尺寸，由专人进行角铁画线切割，角铁两头切割 45°，角铁边框进行 45°拼角焊接。
焊接时可进行对称焊接，减少变形，角铁边框焊接时不可有过烧、咬边、夹渣等现象。
焊接时为保证角铁边框尺寸一致、不变形。
边框底部可设置平整钢板一块，在钢板上弹线，四周用角钢焊出角铁边框模型，焊接时角铁放入模型内焊接加工。
电缆沟盖板边框边框焊接后送入镀锌厂进行加热镀锌处理，镀锌后边框容易变形，浇筑前应进行矫正，使边框对角线、平整度、边框尺寸符合要求。
为保证边框内混凝土与镀锌边框粘接牢固，可在边框内侧焊接若干螺纹钢筋。
钢筋制作安装根据图纸要求进行钢筋的制作，Ⅰ级钢应做弯钩，钢筋节点应全部使用铅丝绑扎，网片钢筋与角钢边框留出的钢筋也应进行绑扎。
钢筋与角钢之间应焊接牢固。
混凝土浇筑角钢边框水平放在预制场地上，在边框底部铺 3mm厚橡胶皮或薄膜，以保证成型后的盖板底部不漏浆，且底面平整、光滑、底部混凝土不高出角钢边框。
为保证混凝土盖板面层色泽一致，混凝土原材料尽量一次性进场，并分开堆放，混凝土原材料计量由专人负责，搅拌均匀。
角钢模板内铺一层混凝土，使用平板振动器 ( 小型平板 ) 振捣密实，双层钢筋网片放入模板，再加入混凝土铺满角钢盖板，并再次使用平板振动器振捣密实，直至平板表面泛出原浆。
在混凝土终凝前进行不少于 3 遍水泥砂浆压光，压光后表面无抹痕，严禁有凹坑、砂眼等现象。
浇筑完成后，清除边框四周混凝土及砂浆。
养护常温下，混凝土盖板浇筑完成 12h 后，表面进行薄膜覆盖，浇水养护不少于 7 天。
盖板安装运输时应考虑盖板受力方向，盖板反向受力，容易造成盖板断裂，将盖板搁置在电缆沟上，电缆沟两头采用经纬仪每20m 左右定点。
拉线调整盖板顺直及平整度。
盖板搁置点底部搁置3mm厚橡胶皮垫，用以调整盖板的稳定性及表面平整度。
五、安全管理1、搅拌机电源箱等要挂安全警示牌，材料仓库、工具房、加工棚等要设立消防设施，划分责任区，明确责任人。
施工电源要严格按三级配电，二级保护由专人操作。
2、基坑、孔洞也要加设防护措施，施工人员及设备须通过的沟道要设通道或过路桥。
3、模板支撑不得使用腐朽等劣质材料，支撑必须用横杆和剪刀撑固定，支撑点必须坚实，防止支撑下沉、倾斜，安装和拆除均应分段进行。
严整猛撬，硬砸，大面积撬落，拉倒。
4、钢筋加工应在工作台上进行，铁屑要即使消除以免飞溅入眼，切断短于300m m的钢筋时要用卡子夹住，严禁用手直接把持。
5、砼浇捣时先要检查模板的安装牢固情况，操作平台是否稳固，振动器电绝缘是否良好，开关插座、插充是否完好。
严禁将电线直接插入插座。
当移动或暂停时应切断电源，不得将振动器配电箱安放在尚未凝固的砼上。
六、文明施工和环境保护1、工程所用材料须按平面布置图临时堆码。
2、施工道路要畅通，水电线路要整齐有序，布局合理，各种机械完好整洁，安全防护装置完备，施工现场杂物废料及时清运处理。
3、工作时严禁饮酒、斗殴，着装要整齐，配戴必要的劳动保护用品，遵章守法。
4、加强环保意识，施工噪声要符合环保要求，施工现场的剩余材料要及时清运，做到“工完、料尽、场地清”。
5、禁止直接焚烧垃圾，施工垃圾要集中堆放在指定点，集中统一处理。
6、禁止随意倾倒，污染环境。
7、施工过程中做好现场安全保卫工作，配专人管理且采取必要的防盗措施，建立和执行防火管理制度，设置符合要求的消防设施并保持完好状态，使用易燃易爆材料时，采用相应的消防安全措施。
8、施工作业区干净、整齐，办公生活区明亮、清洁，图表上墙，礼貌接待来访人员。
