【建筑工程施工中全站仪坐标放步骤】1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；、3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
67 ）退出程序后关机，收好仪器装箱，放样工作结束。
【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按F1 放样(4) 按F4 确认(5) 按F1 测站点设置(6) 按F3(NZE)(7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标(8) 按3 次F4 确认键(9) 按F2 后视点设置(10) 按F3(NE)(11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标(12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是)(14) 按F3 放样(15) 按F3(NEZ)(16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标(17) 按3 次F4 确认(18) 按F1 极差键(19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜(20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。
TPS1200系列全站仪放样功能操作步骤简介
使用全站仪的放样功能之前,需要完成设置测站这项工作,相关文章中介绍了设站功能,此处不再赘述。
设站工作完成后可按如下步骤操作:
1.在主菜单中选择程序,继续。
2.应用程序列表中选择放样,继续。
3.选择好作业、配置集和棱镜,继续。
4.进入放样主界面,点击高亮处选择待放样点
5.左图中为测距后所得到的界面,此时即可按照仪器
显示的数据将棱镜放置到待放样点上。
6.使用换页键查看图形,可见仪器与待放样点的位置关系
7.点击键盘上的Shift键,可查看到上图附加功能。
如果使用带有马达的全站仪,使用2D或3D定位,当选中待放样点后,仪器将自动转到并对准待放样点方向。
配置中可设置放样中的参考方向、指向方式、放样点记录格式等功能,根据需要进行设置即可。
上图中"人工"键的功能可方便您在放样过程中随意输入角度、距离、高程,进行放样。
北京华徕新虹科技发展有限公司 技术部。

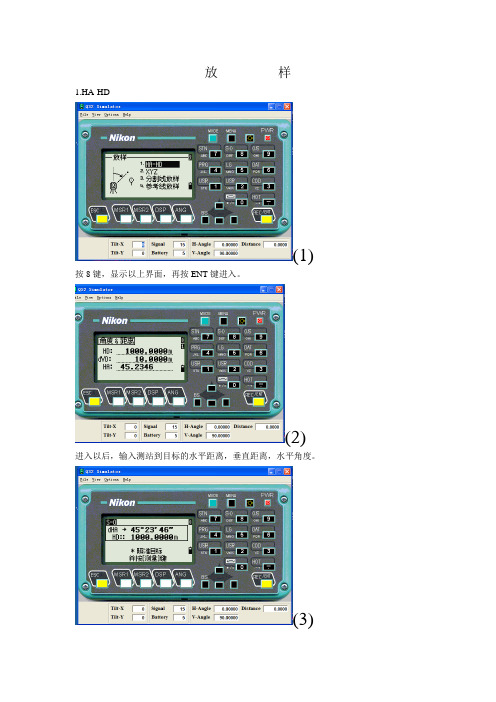

放样
1.HA-HD
(1) 按8键，显示以上界面，再按ENT键进入。
(2) 进入以后，输入测站到目标的水平距离，垂直距离，水平角度。
(3)
按ENT键，显示以上界面，照准目标，并按【测量】键。
(4)
按MSR键以后，显示以上界面，按照以上界面内容提示，移动棱镜，直到找到目标。
(5)
按ENT键以后，显示以上界面，显示第二个点的坐标，再按ENT键，记录XYZ坐标，记录原始数据。
2.XYZ
（6）按8键，显示以上界面。
（7）按ENT键，输入放样点点号。
（8）输入放样点的坐标。
（9）
按ENT键显示以上界面，照准目标，按MSR键。
（10）
按测量键以后，显示以上界面，并按屏幕内容移动棱镜，直到找到所需放样点。
3.分割线放样
（11）
按ESC键退出来，显示以上界面。
（12）按ENT键进入，显示以上界面，照准终点并按MSR键。
4.参考线放样
按ESC键退出，显示以上界面。
输入P1点点号，并输入其坐标。
再输入P2点点号，并输入其坐标。
按ENT键，显示以上界面，然后输入偏心数据，即测站到桩的水平距离，桩到参考线的垂直距离，还有垂直高。
按ENT键，进入以上界面，按照屏幕提示操作。
按MSR键，屏幕测出结果，按照屏幕提示内容移动，直到找到目标。
全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。
固定三脚架，使其达稳固。
全站仪粗平结束。
2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。
（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。
拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。
3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。
Plus全站仪放样步骤
1、①打开仪器；
②选择第二项程序；
③打开后，点击放样，打开程序。
2、点F1打开设置作业进入后点F1新建、输入作业名（输完后先点一下红色回车键）在点击F4继续，提示作业以设置。
3、点击F2设站进入后（F2设置限差不需要设置）点击F4开始进入后先选择方法（坐标定向或角度定向）。
4、然后输入测站点号、输入后点号后点击一下红色回车键、提示作业中未找到点、点击F4继续、跳出检索点界面、点击F3坐标、输入三维坐标、点击F4继续提示点信息已保存。
5、用方向键把光标移到仪器高上、输入仪器高、点击红色回车键。
6、在点击F4继续、跳出目标点输入，把后视点的点号输一下、点击红色回车键提示作业中未找到点、点F4继续、跳出检索点界面。
7、点击F3坐标、输入三维坐标、点击F4继续提示点信息已保存。
8、跳出测量目标点界面、输入棱镜高、输完后仪器瞄准后视点棱镜点击F1测存。
9、跳出设站结果界面、点击F4计算、跳出设站结果界面、点击F4设定、跳出OH以存在界面选择旧值，提示测站以设置完成，跳出放样设置界面，其中F3设置不需要设置、是已经默认设置好的。
10、点击F4开始进入放样界面、点击F4翻页（F1-F4功能键功能）有两种方式输入放样点，向下翻页后会看到坐标（选择坐标会保存点）输入已知三维坐标进行点放样，放点（选择放点不会保存坐标）输入已知三维坐标进行点放样。
备注：
1、要用放样功能时最好是在测量中进行设站（可以对设站精度进行检核）检核完后直接进放样程序、开始就可以了。
2、仪器在不搬站的情况下、设置一次测站、所有程序都可以直接进入、不需要在设置测站。
全站仪放样坐标角度距离的详细步骤放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
箭头的含义←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
1. 目的为保证测绘产品的质量，确保工程测量资料的准确性，规范现场施工放样测量操作，特制定本作业指导书2. 适用范围本作业指导书是针对施工放样测量的特点和作业需要编写的，服务范围是地质钻孔、建筑、管道等实地平面位置的确定。
3. 引用文件3.1 《工程测量规范》(GB 50026-93)4.. 工作程序和要求4.1测量资料收集与放样方案制定4.1.1 测量放样前，应从合法、有效途径获取施工区已有的平面和高程控制成果资料。
4.1.2 根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确定是否全部或部分对控制点进行检测。
4.1.3 已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。
4.1.4 必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。
4.1.5 根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。
其内容应包括：控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备配置等。
4.2 放样前准备4.2.1 阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。
4.2.2 选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。
4.2.3 准备仪器和工具，使用的仪器必须在有效的检定周期内。
给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
4.2.4 使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。
4.3 全站仪坐标法设站＋极坐标法放样4.3.1 在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。
如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。
全站仪点位放样方法嘿，朋友们！今天咱就来聊聊全站仪点位放样这档子事儿。
全站仪啊，那可真是个厉害的家伙，就像一把精准的钥匙，能帮咱打开测量的大门。
咱先来说说全站仪是咋工作的。
它就像是一个超级聪明的小侦探，能快速又准确地测量出各种数据。
你想想啊，要是没有它，咱得费多大劲儿才能把那些点位找得准准的呀！那全站仪点位放样具体咋弄呢？首先，咱得把全站仪架在一个合适的地方，就像给它找个安稳的家一样。
然后呢，通过一系列的操作，让它知道咱要放的点在啥位置。
这就好比你要去一个陌生的地方找朋友，你得先知道朋友在哪个方位，对吧？在操作的时候可得细心点儿，就跟绣花似的，不能马虎。
每个步骤都得认认真真地完成，不然放出来的点可就歪了。
这可不是闹着玩的，要是放错了点，那后面的工作不就都乱套啦？比如说，你要在一大片空地上放一个点，要是不仔细，放偏了一点点，可能看起来没啥大不了的。
但等后面要盖房子或者修什么东西的时候，哎呀，那就麻烦大啦！就好像你本来想在蛋糕上放一颗樱桃，结果放偏了，那整个蛋糕看起来都怪怪的啦！还有啊，在放样的过程中，要时刻注意周围的环境。
要是旁边有什么障碍物，那可得小心避开，不然全站仪的视线被挡住了，那不就没法好好工作啦？这就跟你走路一样，要是路上有块大石头挡着，你不得绕过去呀。
而且，咱还得经常检查全站仪的状态，就像照顾自己的宝贝一样。
要是它出了啥毛病，咱可得赶紧修好，不然怎么能指望它帮咱准确放样呢？总之啊，全站仪点位放样这事儿，看着简单，做起来可得用心。
这就跟做饭似的，食材都有了，要是不精心烹饪，那也做不出美味的菜肴。
咱得把每一个环节都做好，才能让全站仪发挥出它最大的威力，帮咱准确地找到那些点位。
所以啊，朋友们，可别小瞧了全站仪点位放样这事儿。
它可是咱测量工作中非常重要的一部分呢！只要咱认真对待，掌握好方法，就一定能把点位放得又快又准！咱可不能在这上面掉链子呀，得加油干！让全站仪成为咱的得力助手，为咱的工作添砖加瓦！怎么样，是不是对全站仪点位放样有了更清楚的认识啦？那就赶紧行动起来吧！。
