全站仪442L点位放样步骤

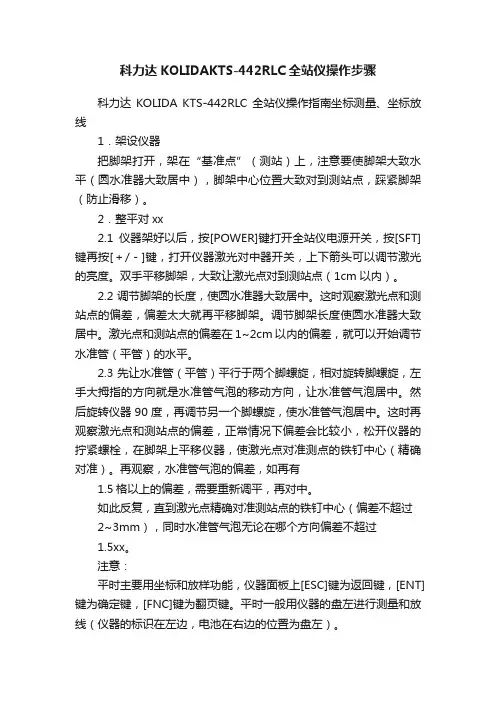

科力达KOLIDAKTS-442RLC全站仪操作步骤科力达KOLIDA KTS-442RLC全站仪操作指南坐标测量、坐标放线1．架设仪器把脚架打开，架在“基准点”（测站）上，注意要使脚架大致水平（圆水准器大致居中），脚架中心位置大致对到测站点，踩紧脚架（防止滑移）。

2．整平对xx2.1仪器架好以后，按[POWER]键打开全站仪电源开关，按[SFT]键再按[＋/－]键，打开仪器激光对中器开关，上下箭头可以调节激光的亮度。

双手平移脚架，大致让激光点对到测站点（1cm以内）。

2.2调节脚架的长度，使圆水准器大致居中。

这时观察激光点和测站点的偏差，偏差太大就再平移脚架。

调节脚架长度使圆水准器大致居中。

激光点和测站点的偏差在1~2cm以内的偏差，就可以开始调节水准管（平管）的水平。

2.3先让水准管（平管）平行于两个脚螺旋，相对旋转脚螺旋，左手大拇指的方向就是水准管气泡的移动方向，让水准管气泡居中。

然后旋转仪器90度，再调节另一个脚螺旋，使水准管气泡居中。

这时再观察激光点和测站点的偏差，正常情况下偏差会比较小，松开仪器的拧紧螺栓，在脚架上平移仪器，使激光点对准测点的铁钉中心（精确对准）。

再观察，水准管气泡的偏差，如再有1.5格以上的偏差，需要重新调平，再对中。

如此反复，直到激光点精确对准测站点的铁钉中心（偏差不超过2~3mm），同时水准管气泡无论在哪个方向偏差不超过1.5xx。

注意：平时主要用坐标和放样功能，仪器面板上[ESC]键为返回键，[ENT]键为确定键，[FNC]键为翻页键。

平时一般用仪器的盘左进行测量和放线（仪器的标识在左边，电池在右边的位置为盘左）。

3．设置参数一般情况，仪器卖出时其棱镜参数、视距改正等常数均经过检验，不能擅自改动。

3.1测站点坐标按[ESC]键，直到屏幕上显示有[坐标]和[放样]的字样。

按[F2](坐标)或者[F3]（放样）键。

然后移动上下方向键，选第3项[设置测站]，点[ENT]键确定。

全站仪怎么坐标放样详细步骤操作方法
01
安装整平并调试全站仪，与经纬仪大致相同，然后按SO键进入放样功能。

02
按回车键进入下一页。

03
按F1键进入测站点坐标输入。

04
输入测站点坐标，按回车键进入下一页。

05
输入仪器高度。

06
输入完毕后按回车进入下一页。

07
按F2进入后视点坐标设置。

08
直接按F4。

09
输入坐标后，按回车键，或者按F4后输入后视点方位角按回车键。

10
按F4进入下一页。

11
按F3进入放样点坐标设置。

12
按F4进入下一页。

13
输入放样点坐标，按回车键。

14
输入棱镜高，然后按回车进入下一页。

15
此时系统会自动计算相关参数，等待自动跳转到下一页。

16
调整让DHR=0，只会棱镜移动到目镜对应的轴线上。

17
利用水平制动和水平微动调整dhr=0，按F2进入下一页。

18
智慧棱镜移动，使dh=0，dz=0，此时棱镜所处位置就是放样点位置了，这样就坐标放样完成。

19
如果要进入下一个坐标放样程序，按F4就可以了。

全站仪坐标放样
1、放样步骤
在放样的过程中，有以下几步：
(1)选择坐标数据文件。

可进行测站坐标数据及后视坐标数据的调用。

(2)设置测站点。

(3)设置后视点，确定方位角。

(4)输入或调用所需的放样坐标，开始放样。

2、准备工作
（1）坐标数据文件的选择
键
键，进入下一页。

按
（2）设置测站点
设置测站点的方法有如下两种：
1）调用内存中的坐标设置
2）直接键入坐标数据
（3）设置后视点
如下三种后视点设置方法可供选用
1）利用内存中的坐标数据文件设置后视点2）直接键入坐标数据
3）直接键入设置角
（4）实施放样
放样点位坐标的输入有两种方法可供选择1）通过点号调用内存中的坐标值
2）直接键入坐标值
例：调用内存中的坐标值。

全站仪坐标放样操作步骤1、仪器调水平同经纬仪(忽略 ,开机后目镜转 360度使垂直过“ 0” 。

2、按 MENU 菜单进入模式3、按 F2:测量程序。

4、按S • O 、5、按 F3坐标放样,选择一个文件(按 F4跳过。

6、按 F1输入测站点,按 F4(坐标提示依次输入:N (X 、 E (Y 、 Z (忽略 ,全部输完按 ENT (回车。

7、按 F2后依次输入后视点:按 F4(坐标后桌面显示:输入 N (X 、 E (Y 坐标值后照准棱镜后(仪器中发出声响然后按 F3(是确定后进入坐标放样模式。

8、按 F3放样点:显示放样点名按 F3(坐标桌面显示:N (X 、 E (Y 、 Z (忽略依次输入 N 、 E 的坐标值,按 ENT (回车。

9、转动照准部,直至显示的水平角度差为 0。

10、在望远镜的方向放棱镜, 按 (测距键, 显示距离差。

根据距离差移动棱镜, 按 (测距键。

11. 重复步骤(7 ,直至显示距离差为 0。

12. 当显示的水平角度差与距离差同时为 0时,在地面标记该点。

13. 按(下点键,进入下一个放样点的测设。

注:上述测量:由建设方提供二点坐标后使用的测量方法, 如出现二点间有障碍物后无法施测,操作方法可采用后方交会法施测。

后方交会法1、同基本操作 1、2、3、4、 52、按 F2新点,显示 F1:极坐标 F2:后方交会法3、按 F2(后方交会法键。

选择一个文件,按 ENT 回车健确认,继续回车确认4、按 F1键,再回车确认5、输入已知点 A ,按 F4(是进入棱镜高输入(忽略 ,按 ENT 回车确认,照准已知点 A ,按 F1(测量键,进入已知点 B 的输入。

6、对已知点 B 的输入,同上 5,则显示后方交会残差7、按 F4(计算键,显示新点坐标,8、按 F49、同基本操作 6、 7、 8、 9、 10、 11。

简述全站仪放样的实验步骤全站仪放样是一种常见的测量方法，它可以用于建筑、道路、桥梁等工程的测量和放样。

全站仪放样的实验步骤包括以下几个方面：一、准备工作在进行全站仪放样之前，需要进行一些准备工作。

首先，需要确定测量的范围和目标，以及测量的精度要求。

其次，需要选择合适的全站仪和三脚架，并进行校准和调试。

最后，需要准备好其他必要的测量工具和材料，如测量棒、测量钉、铁锤、铅笔、测量带等。

二、设置全站仪在进行全站仪放样之前，需要先设置全站仪。

首先，需要将全站仪放置在三脚架上，并调整三脚架的高度和水平度。

然后，需要进行全站仪的自校准和自动调焦。

最后，需要设置全站仪的测量模式和测量单位。

三、放置测量点在进行全站仪放样之前，需要先放置测量点。

测量点应该放置在需要测量的位置上，并且应该保证测量点之间的距离足够大，以便进行精确的测量。

放置测量点时，可以使用测量钉和铁锤将测量钉固定在地面上。

四、测量角度和距离在放置好测量点之后，可以开始进行测量。

首先，需要使用全站仪测量测量点之间的角度。

在测量角度时，需要将全站仪对准测量点，并进行水平和垂直方向的调整，以确保测量的精度。

然后，需要使用全站仪测量测量点之间的距离。

在测量距离时，需要将全站仪对准测量点，并使用测量棒进行测量。

五、计算坐标和高程在完成测量之后，需要对测量数据进行处理，以计算出测量点的坐标和高程。

计算坐标和高程时，需要使用全站仪的软件进行处理，并进行数据校验和误差分析。

最后，需要将计算出的坐标和高程记录下来，并进行标注和绘图。

六、检查和修正在完成全站仪放样之后，需要对测量数据进行检查和修正。

检查和修正的目的是确保测量数据的准确性和可靠性。

在检查和修正时，需要对测量数据进行比对和分析，并进行必要的修正和调整。

全站仪放样的实验步骤包括准备工作、设置全站仪、放置测量点、测量角度和距离、计算坐标和高程以及检查和修正。

在进行全站仪放样时，需要注意测量精度和数据处理的准确性，以确保测量结果的可靠性和实用性。

全站仪放样测量操作规程
1、全站仪支架粗调平
（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；
（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。

固定三脚架，使其达稳固。

全站仪粗平结束。

2、全站仪精调平
（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；
（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。

（3）转动全站仪至精平水准器位于 2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于 2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。

全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。

再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。

2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。

3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。

4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。

根据仪器上显示距离棱镜进行适当的前后调整。

5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。

以上是全站仪坐标法放样的基本步骤，仅供参考。

在实际操作中，请遵循专业人员的指导。

全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。

2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。

3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。

如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。

二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。

2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。

3.校准全站仪，以及设定参考点。

用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。

以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。

校准完毕后即可在环视旋转至所测量点，将其记录下来。

2.拉线测量。

在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。

3.测量桥路坐标。

如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。

四、数据测量及记录1.按参考系要求记录所坐标点。

每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。

2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。

3.填写测量记录簿。

对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。

全站仪坐标放样的实施步骤一、前期准备在进行全站仪坐标放样之前，需要进行以下准备工作：1.1 工程测量与设计准备在进行全站仪坐标放样前，需要进行充分的工程测量与设计准备，包括确定测量范围、制定测量方案、绘制测量图纸等。

这些准备工作是确保坐标放样的准确性和可行性的关键步骤。

1.2 确定测控点在进行全站仪坐标放样前，需要确定一定数量的测控点。

这些测控点应该分布在需要放样的区域内，且符合测量的精度和要求。

在确定测控点时，需要考虑到可信度、可访问性、避免遮挡等因素。

1.3 准备设备与软件在进行全站仪坐标放样前，需要准备好全站仪、三脚架、反光棱镜等测量设备，并确保其正常工作。

此外，还需要安装和配置全站仪相关的软件，以便进行测量数据的处理和分析。

二、实施步骤2.1 设置基准点首先，需要在测量区域内设置基准点。

基准点应该稳固可靠，并且可以满足测量的精度和要求。

在设置基准点时，需要仔细测量和记录其坐标信息。

2.2 建立测控网根据测量区域的特点和要求，建立起适当的测控网。

测控网的建立需要根据实际情况选择测量点的数量和位置，并且保证点与点之间的连线尽量恰当分布。

建立完成后，需要进行测控网的精度验证。

2.3 开展测量工作在完成基准点和测控网的设置后，可以开始进行实际的测量工作。

首先，需要在全站仪上输入基准点的坐标信息，并进行校正。

随后，按照事先制定的测量方案，依次对测控点进行测量。

2.4 数据处理与分析完成测量工作后，需要将测量数据进行处理与分析，以获得准确的坐标信息。

首先，需要提取出所需的数据，并进行数据格式转换和修正。

然后，使用专业的测量软件对数据进行进一步处理和分析，计算出具体的坐标数值。

2.5 坐标放样在获得准确的坐标数值后，可以进行坐标放样。

根据测量图纸和设计要求，将坐标信息转化为实际的布局和建设。

在进行坐标放样时，需要考虑到每个点的具体要求和位置，并保证放样的准确性和一致性。

2.6 验证与修正完成坐标放样后，需要进行验证与修正工作。
