全站仪坐标放样方法全站仪是一种用于进行测量和放样的高精度仪器,它主要用于工程测量和建筑施工中。
全站仪的坐标放样方法是一种重要的测绘技术,它可以帮助工程师和施工人员准确地确定和标记地面上的特定位置。
在进行全站仪坐标放样之前,首先需要确定一个基准点。
基准点应该是一个固定且容易识别的地点,例如建筑物的角点或其他固定结构。
全站仪的放样测量将以基准点为起点,后续的测量将根据该起点进行。
在进行放样测量时,全站仪需要被正确设置和校准。
这包括调整仪器的水平、垂直和平面方向,以确保测量的准确性。
在准备好仪器之后,可以开始实际的坐标放样工作。
全站仪的坐标放样方法往往涉及到测量和记录水平角、垂直角和斜距,并根据这些数据计算目标点的坐标。
测量时,需要保持仪器稳定,并在目标点上通过视线准确地对准。
可以使用全站仪的观测功能来测量和记录所需的数据。
一种常用的全站仪坐标放样方法是使用三角测量原理。
首先,在已知的基准点设置一个测量棒,并记录其坐标。
然后,在目标点设置另一个测量棒,并测量其水平角、垂直角和斜距。
最后,通过计算和处理这些数据,可以确定目标点的准确坐标。
在进行全站仪坐标放样时,需要注意一些因素以确保测量的准确性。
例如,需要注意避免测量时的振动和抖动,以免影响结果的精度。
此外,还应考虑天气和环境条件对测量的影响,如大风、雨水或能见度不好等。
总之,全站仪坐标放样方法是一种用于确定地面上特定位置的测绘技术。
通过正确设置和校准全站仪,并使用三角测量原理,可以进行准确的坐标测量和放样工作。
这种方法在工程测量和建筑施工中具有重要的应用价值,可以提高工作效率和准确度。
全站仪使用操作步骤
一、坐标放样法
步骤:开机→调平对中→ESC→MENU→F2放样→确定→F1设置测站点→输入坐标(NO,EO小数点前六位,后三位,ZO设为零)F2设置后视点→F3(NE/AZ) →输入坐标(NBS,EBS小数点前六位,后三位,ZBS设为零)→手动照准后视点(先对准尖端,后移向棱镜)→是→F3是设置放样点→F3坐标→N→B→Z→角度→手动调为00度00分00秒→距离→前后左右移动棱镜至dHD为零→复核,下点
二、未知点坐标读取
步骤:开机→调平对中→ESC→MENU→F2放样→确定→F1设置测站点→输入坐标(NO,EO小数点前六位,后三位,ZO设为零)F2设置后视点→F3(NE/AZ) →输入坐标(NBS,EBS小数点前六位,后三位,ZBS设为零)→手动照准后视点(先对准尖端,后移向棱镜)→是→F3是设置放样点→F3坐标→F4四次确认→F1/F2距离(角度/距离)→F3坐标(读取该点坐标即为未知点坐标)
二、后向交会法放样
步骤:开机→调平对中→ESC→MENU→F2放样→确定→ F4新点1→F1→F2(后向交会法) →3次确认→F3坐标→输入坐标照准→F4距离→确定→新点2 →F3坐标→输入坐标照准→F4距离→设置→计算→得出仪器对中点坐标A,便可以以A点为测站点进行放样,后视点可为F1/F2任意一点即可
2013-5-5。
全站仪后方交会放样使用方法全站仪放样,作为施工过程中一项重要环节,对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法,即极坐标法建站和后方交会法建站,后方交会是比较高级和常用的方法。
现以本尼康全站仪为例,讲述全站仪后方交会法建站、放样全过程。
一、建站1.将仪器架于两已知点均可通视,且可完全看到放样目标点位置的高处。
尽量保证视线夹角在60度左右,仪器架设高度适中,三脚架腿踩实,不可出现放样过程中架腿松动现象。
(注意:整个放样过程中仪器附近不应有人来回走动,且放样人员应尽量站在一点不动,减少因人员走动导致仪器震动偏移。
)2.固定仪器,上下松动架腿大致调整圆水准器气泡基本居中,按下电源键开机,上下左右转动一下,按下“0”键,进入精平模式。
将水准管放于平行于两螺旋连线方向,关注屏幕上数值,“”过大,便同时向内或向外转动平行方向两螺旋至数值符合要求(一般数值处于5"以内即可);“”过大,便左转或右转垂直方向螺旋至数值符合要求。
旋转60度,检查,若仍有些许偏差,再按上述调整。
再旋转60度继续检查至完成。
3.按下“确定”键记录,按“建站”键进入建站模式,选择“后方交会法”按“确定”。
①若全站仪内已有建站点坐标,可在“PT”栏输入点名(“MODE”键可切换数字与字母),按“确定”键自动跳出坐标,再输入棱镜高(本项目为1.35m和1.2m两种);②若全站仪内无建站点坐标,于“PT”处按“确定”键进入坐标输入界面,XYZ输完后,按“确定”回到界面,再输入仪器高。
CD数值暂时不输,按“确定”跳过进而记录,进入瞄准后视点1界面,视线内横竖丝卡住棱镜头“横竖尖头”(一般要求:竖向从镜杆底部瞄起,再翻转上去;横向以卡住两边尖为准),瞄准后,点击“测量1”(一般仪器内部设置“测量1”为棱镜模式且双频,“测量2”为免棱镜模式且单频,具体设置可内部调节变动)测量,待响两声后,在不转动仪器前按“确定”键记录,重复“PT”输入点坐标和棱镜高进行后视点2的瞄准,按“测量1”测量(若发现测量时后视瞄准有移动,再瞄准再按“测量1”测量)。

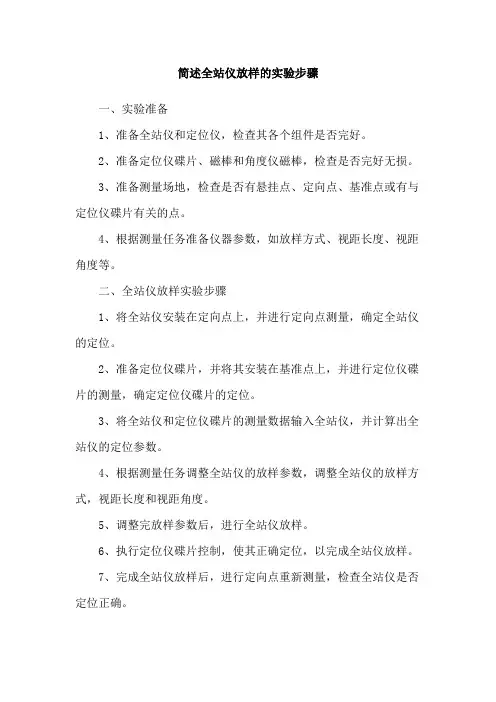

简述全站仪放样的实验步骤
一、实验准备
1、准备全站仪和定位仪,检查其各个组件是否完好。
2、准备定位仪碟片、磁棒和角度仪磁棒,检查是否完好无损。
3、准备测量场地,检查是否有悬挂点、定向点、基准点或有与定位仪碟片有关的点。
4、根据测量任务准备仪器参数,如放样方式、视距长度、视距角度等。
二、全站仪放样实验步骤
1、将全站仪安装在定向点上,并进行定向点测量,确定全站仪的定位。
2、准备定位仪碟片,并将其安装在基准点上,并进行定位仪碟片的测量,确定定位仪碟片的定位。
3、将全站仪和定位仪碟片的测量数据输入全站仪,并计算出全站仪的定位参数。
4、根据测量任务调整全站仪的放样参数,调整全站仪的放样方式,视距长度和视距角度。
5、调整完放样参数后,进行全站仪放样。
6、执行定位仪碟片控制,使其正确定位,以完成全站仪放样。
7、完成全站仪放样后,进行定向点重新测量,检查全站仪是否定位正确。
全站仪放样步骤全站仪是一种测量仪器,它可以用来测量水平角和垂直角,从而可以确定物体在地球表面上的位置。
在建筑工地上,全站仪通常用于放样,这是为了确保将建筑物建在正确的位置上。
下面是一些全站仪放样的步骤:1.准确测量基准点在进行放样之前,首先需要确保基准点是准确的。
这可以通过进行一次基准点测量来完成。
要进行测量,需要确定至少两个点,然后在这些点之间测量距离和角度。
这将帮助确定基准点是否准确,并调整全站仪的设置。
这个步骤非常重要,因为准确的基准点会直接影响放样的准确性。
2.设置全站仪全站仪必须在正确的位置和设置下进行。
首先,需要将全站仪放置在基准点上,然后使用三脚架将其固定在地面上。
一旦全站仪被安装,需要进行校准,这可以通过简单的操作完成。
首先,需要确定全站仪指向北方的基准方向,然后根据需要进行其他调整。
在进行放样测量之前,应该根据所测量的距离和角度进行必要的测量校准。
3.确定参考桩位参考桩位是放样过程中一个重要的步骤。
在确定参考桩位之前,需要测量并确定建筑物的基本要素,如地基深度和楼层的高度。
确定参考桩位之后,需要在地面上标记位置,并使用桩位确定所在位置。
4.调整全站仪在测量期间,可能需要调整全站仪的设置或移动全站仪来适应工作区域。
在进行这些调整之前,必须使用全站仪确定当前位置,并重新校准其测量设置。
在调整全站仪时,请始终注意安全性并遵循所有标准程序和操作规程。
5.进行放样测量测量参考桩位和工程现场中需要进行测量的区域之后,可以开始进行放样测量。
这个过程可以通过在全站仪和参考桩位之间的视线和按照特定角度进行操作来完成。
一旦测量完成,就可以将数据记录在计算机或其他设备中,并进行必要的数据分析和评估。
在进行这些评估之前,需要确保测量数据的准确性和可靠性。
6.分析和调整在建筑工地上,全站仪放样是非常重要的一步。
它可以帮助确保建筑物被建在正确的位置上,并确保所有建筑物的要素都被准确明确。
通过正确地设置全站仪并遵循所有标准程序和操作规程,可以确保放样测量数据的准确性和可靠性,并确保最终建筑物的质量和可靠性。

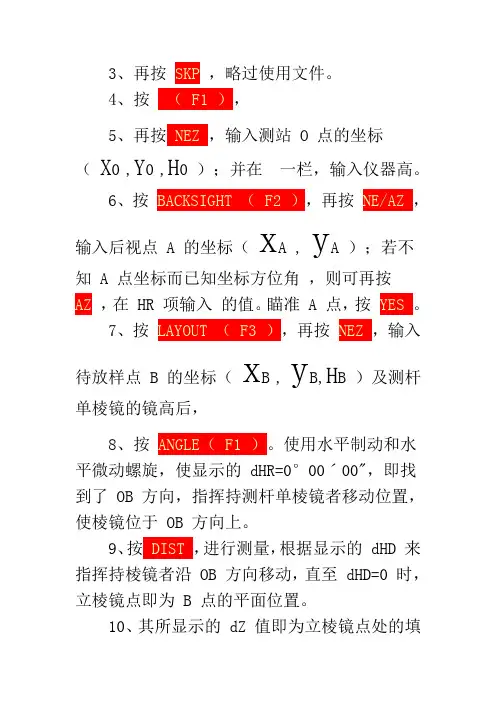

3、再按 SKP ,略过使用文件。
4、按 ( F1 ),
5、再按 NEZ ,输入测站 O 点的坐标
( X 0 ,Y 0 ,H 0 );并在 一栏,输入仪器高。
6、按 BACKSIGHT ( F2 ),再按 NE/AZ ,输入后视点 A 的坐标( x A ,
y A );若不知 A 点坐标而已知坐标方位角 ,则可再按
AZ ,在 HR 项输入 的值。
瞄准 A 点,按 YES 。
7、按 LAYOUT ( F3 ),再按 NEZ ,输入待放样点 B 的坐标(
x B , y B,H B )及测杆
单棱镜的镜高后,
8、按 ANGLE ( F1 )。
使用水平制动和水平微动螺旋,使显示的 dHR=0°00ˊ00",即找到了 OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于 OB 方向上。
9、按 DIST ,进行测量,根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动,直至 dHD=0 时,立棱镜点即为 B 点的平面位置。
10、其所显示的 dZ 值即为立棱镜点处的填
挖高度,。
11、按 NEXT ——反复 7 、8 、9三步,放样下一个点 C 。
全站仪图解放样。
全站仪的放样步骤前期工作:(1)检查全站仪是否在鉴定证书合格期内,确定是否为可用正常设备;(2)检视全站仪脚螺旋和微调等螺旋是否在初始零位置;(3)在全站仪中新建项目,将已知控制点坐标和放样点设计坐标上传到全站仪的新建项目中。
(像嘉森这边是在放点的时候才输的坐标)给仪器充电(4)首先选取两个已知点,一个作为测站点,另外一个为后视点,要进行定向的。
(5)阅读设计图纸,校算建筑物轮廓控制点数据和标注尺寸,记录审图结果。
(6)准备仪器和工具,使用的仪器必须在有效的检定周期内,给仪器和对讲机充电。
注意事项:在放样过程中,水平度盘始终锁定在放样点的方向上,测量员须指导司尺员来调整棱镜位置到达指定的方向,(意思就是说在放样过程不允许动水平制动螺旋)1、校核仪器有计量部门出具的校核合格证,或现场通过对测绘院交桩的已知点进行复核、若偏差在允许范围内,则说明仪器测量精度符合要求。
2.使用距离和角度放样测量、坐标放样测量时,注意输入测站点坐标、后视点坐标后再对测站点坐标进行一次确认,并测量后视点坐标与已知后视点坐标进行校核。
3、外业操作前对测量数据做好准备,并根据现场地形情况确定测量线路。
4、必须遵循“先整体后局部、先高级后低级、先控制后碎部”的原则组织测量。
5、测量前对已知控制点进行闭合、平差。
6、作业前应仔细全面检查仪器,确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。
7、考虑环境对测量精度的影响。
如日光、气压、温度、风力、空气透明度等。
日光下测量应避免将物镜直接瞄准太阳,若在太阳下作业应安装滤光器;风级较大对仪器和棱镜的稳定产生影响;仪器处于高温或震动环境对测量结果误差较大。
8、及时对测量数据存储和整理。
放样步骤一:整平仪器:注意:整平仪器前应先装上电池,因为装上电池后仪器会发生微小的倾斜。
(1)将三脚架打开,伸长到适当高度,拧紧三个固定螺丝,固定其中一个脚架,松动土质处可把该脚踩住。
全站仪放样详细步骤全站仪是一种用于测量和放样工程中建筑物或其他工程物体的高级精密测量仪器。
它可以通过测量和记录地面上的各个点的坐标,实现工程布局和放样的精确性。
以下是全站仪放样的详细步骤。
1.在放样前,首先需要确定工程的测量参考点。
这些参考点通常是已知坐标的点,可以是固定在地面上的标志物或墙壁上的固定点。
2.打开全站仪,进行初始化设置。
这包括输入所用单位(通常是米或英尺)、水平仪调平以保证仪器的水平度,并且设置垂直角和水平角的单位。
3.确定放样的基准点。
基准点是放样的起点,并且通常是一个已知坐标点。
在全站仪上选择基准点,并将其设置为坐标系的原点。
4.将全站仪放置在基准点上,使用三脚架将其稳固固定。
确保仪器水平以提供准确的测量。
5.设置全站仪的角度和距离测量模式。
根据需要可选择直接距离测量、斜距测量、水平角测量或垂直角测量。
6.使用全站仪的十字线准星在测点上瞄准。
确保准星准确对准要测量的点,并使其处于准星的中心。
7.观察全站仪显示屏上的数据,并记录测量结果。
这些数据包括水平角、垂直角和距离。
8.移动全站仪到下一个测点上,重复步骤6和7,测量并记录每个点的坐标。
可以使用全站仪的数据连接功能,将测量数据直接传输到计算机上,以便后续处理。
9.当测量完成后,可以利用测点的坐标进行工程布局和放样。
根据需要,可以在工地上使用丝线、锤子和其他测量工具,按照实际尺寸的比例将测点标记在地面上。
10.在放样的过程中,需要注意测量的准确性和精度。
可以通过在同一点上进行多次测量来验证结果的一致性,并对测量数据进行检查和校正,以确保放样的精确性。
总结:全站仪放样是一项复杂而精密的工作,需要仔细的准备和执行。
通过正确设置全站仪,并遵循详细的步骤,可以实现高精度的放样测量。
在实际操作中,操作人员需要具备一定的测量技能和经验,同时也需要密切关注测量仪器的状态和地面环境的变化,以保证测量结果的可靠性和准确性。

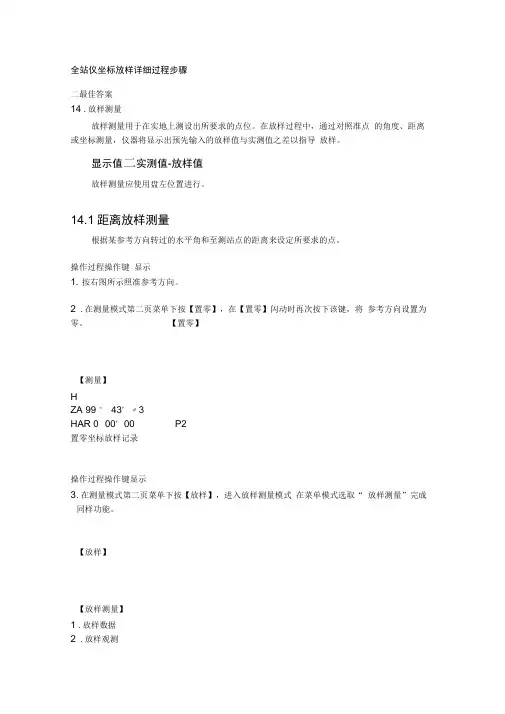

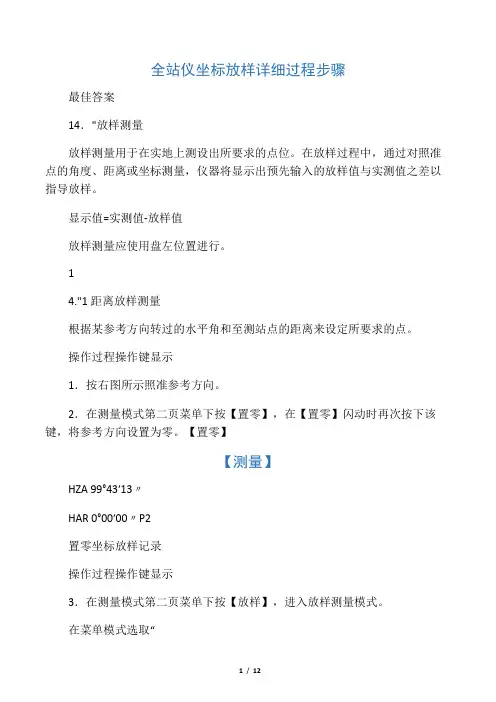

全站仪坐标放样详细过程步骤最佳答案14."放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中,通过对照准点的角度、距离或坐标测量,仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值放样测量应使用盘左位置进行。
14."1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1.按右图所示照准参考方向。
2.在测量模式第二页菜单下按【置零】,在【置零】闪动时再次按下该键,将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3.在测量模式第二页菜单下按【放样】,进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1.放样数据2.放样观测3.测站设置↓4."方位角4.选取“1.放样数据”后按【】,进入放样数据输入屏幕。
输入放样平距和放样角度,每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5.按【确定】进入放样观测屏幕。
其中:dH:目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6.按【引导】进入放样引导屏幕,第二行所显示的角度值为角度实测值与放样值之差值,而箭头方向为仪器照准部应转动的方向。
箭头的含义←:从测站上看去,向左移动棱镜。
→:从测站上看去,向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】【距离放样】→-119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时,屏幕上显示←→。
全站仪坐标放样(一)实验学时:2学时实验类型:验证实验要求:必做一、实验目的(一)掌握坐标反算。
(二)掌握极坐标法测设点位。
二、实验内容(一)全站仪对中、整平、建站。
(二)使用全站仪采用极坐标法测设点位。
三、实验原理、方法和手段(一)原理A,B为平面控制点,P为待测的点位,其坐标均为已知,用极坐标法测设P点。
以A 点位测站,用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。
(二)方法、手段1.方法极坐标放样法。
2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。
教师现场指导、学生动手练习。
四、实验组织运行要求(一)实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象,班级为单位分小组进行实验,由学院统一安排。
2、实验开始前,以小组为单位到测量实验室领取仪器和工具,并做好仪器使用登记工作。
领到仪器后,到指定实验地点集中,待实验指导教师作全面讲解后,方可开始实验。
3、对实验规定的各项内容,小组内每人均应轮流操作。
实验结束后,实验报告应独立完成。
4、实验应在规定时间内进行,不得无故缺席、迟到或早退;实验应在指定地点进行,不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导,实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时,必须及时向指导教师报告,不可随意自行处理。
8、实验结束时,应把观测记录交实验指导教师审阅,经教师认可后方可收拾和清理仪器、工具。
最后,将仪器、工具归还实验室。
(二)测量仪器借用规则测量仪器精密、贵重,对测量仪器的正确使用、精心爱护和科学保养,是测量工作人员必须具备的素质和应该掌握的技能,也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
测量仪器、工具的借用必须遵守以下规则:1、每次实验前,以小组为单位。
全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1(测距)键(5)记录测量数据注:按(ESC)键测距值被清空。
按3次(DISP)切换键可将测距结果切换斜距示斜距测距(1)开机进入菜单界面按(DISP)切换键(2)照准棱镜中心(3)按F1测距键角度测量(1)开机照准目标A点(2)设置A点水平角为000’0“(按F1置零键再按F3是键)(3)照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14.放样测量放样测量用于在实地上测设出所要求的点位。
全站仪简介:仪器面板外观和功能说明面板上按键功能如下:,,,、、其功能分别对应显示屏上相应位置显示的命令,显示屏上显示符号的含义:V ——竖盘读数;HR ——水平读盘读数(右向计数);HL ——水平读盘读数(左向计数);HD ——水平距离; VD ——仪器望远镜至棱镜间高差; SD ——斜距; * ——正在测距;N ——北坐标,x ; E ——东坐标,y ; Z ——天顶方向坐标,高程H 。
测站点:仪器对中器对准的点就是测站点。
(例图B:测站点C)后视点:仪器用来确定现场北方向的点就是后视点。
(例图B,已知点A,当用全站仪望远镜瞄准A点后,就是确定了仪器所对的北方向为N1方向。
)放样点:只知道图纸上坐标,而不知道现场位置,需要把坐标所对应的位置在现场标定出来的点就是放样点。
(例图B,放样点P1)全站仪坐标表示跟图纸坐标对应关系:N(北坐标) —X , E(东坐标)--Y , Z(天顶方向坐标)—标高。
测站点和后视点必须满足的条件:知道两个点的现场位置和坐标,两点之间必须相互看得见。
全站仪的两个最基本的功能:放样和数据采集。
放样:已知现场两个点的位置和坐标:把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。
{ 如图B所示,我们已知点A和点C两点在现场的位置和坐标,还知道P1点的坐标,我们可以通过在C点架设全站仪作为测站点,在A点放置棱镜作为后视点,瞄准A点后,把在全站仪上把角度差dHR调为零,再指挥跑棱镜者在C到P1的连接线上前后移动,直到距离差dHD为零时,棱镜杆尖所对的点即是放样点P1的现场位置。
}放样的具体操作步骤:(以南方测绘NTS-302系列为例)1、在测站点上安置仪器,对中、整平。
2、3、转动望远镜,屏幕显示V,HR,进入角度测量界面。
4、按键,进入放样程序,屏幕提示:选择一个文件。
5、按选择跳过,屏幕进入坐标放样1/2菜单。
6、按选择输入测站点,屏幕显示测站点。
7、按选择坐标,屏幕进入测站点的N,E,Z坐标输入界面。
全站仪坐标放样原理之吉白夕凡创作(2)翻开电源开关转动望远镜(3)按(MENU)主菜单键(4)按F1放样(5)按F4确认(6)按F1测站点设置(7)按F3(NZE)(8)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(9)按3次F4确认键(10)按F2后视点设置(11)按F3(NE)(12)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(13)按2次F4确认(14)(瞄准棱镜对点)按F3(是)(15)按F3放样(16)按F3(NEZ)(17)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(18)按3次F4确认(19)按F1极差键(20)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后瞄准方向棱镜(21)按F1测距当dHD为0.000暗示方向距离正确(-数往后+数往前)注:再下点按F4输入毛病按ESC键距离丈量(1)翻开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差丈量模式(3)照准棱镜中心(4)按F1(测距)键(5)记录丈量数据注:按(ESC)键测距值被清空.按3次(DISP)切换键可将测距结果切换斜距示斜距测距(1)开机进入菜单界面按(DISP)切换键(2)照准棱镜中心(3)按F1测距键角度丈量(1)开机照准目标A点(2)设置A点水平角为000’0“(按F1置零键再按F3是键)(3)照准目标B点便知水平角和竖直角收集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)瞄准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据收集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3丈量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点瞄准该点按F3丈量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积丈量(1)开机按(ENU)功能键(2)按F3法式(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步伐最佳谜底14.放样丈量放样丈量用于在实地上测设出所要求的点位.在放样过程中, 通过对比准点的角度、距离或坐标丈量, 仪器将显示出预先输入的放样值与实测值之差以指导放样. 显示值= 实测值 - 放样值放样丈量应使用盘左位置进行.14.1距离放样丈量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点.把持过程把持键显示1.按右图所示照准参考方向.2.在丈量模式第二页菜单下按【置零】, 在【置零】闪动时再次按下该键, 将参考方向设置为零. 【置零】【丈量】H ZA 99°43′13〃HAR0°00′00〃 P2 置零坐标放样记录把持过程把持键显示3.在丈量模式第二页菜单下按【放样】, 进入放样丈量模式. 在菜单模式选取“”完成同样功能.【放样】【放样丈量】 1.放样数据2.放样观测3.测站设置4.方位角4.选取“”后按【】, 进入放样数据输入屏幕. 输入放样平距和放样角度, 每输完一数据项后按【】.【】【放样距离角度】 H<m>: HA: 坐标确定5.按【确定】进入放样观测屏幕.其中: dH:目标与待放样点的平距差值. dHA:目标与待放样点的水平角差值. 【确定】【距离放样】 dH dHA -119°23′18〃HAR0°00′00〃改正模式引导丈量6.按【引导】进入放样引导屏幕, 第二行所显示的角度值为角度实测值与放样值之差值, 而箭头方向为仪器照准部应转动的方向. 箭头的含义←:从测站上看去, 向左移动棱镜.→:从测站上看去, 向右移动棱镜. 恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR0°00′00〃改正模式差值丈量°.当角度实测值与放样值之差在±30〃范围内时, 屏幕上显示←→.【距离放样】←→ 0°00′01〃HAR119°23′19〃改正模式差值丈量8.在望远镜照准方向上安排棱镜并照准.9.按【丈量】开始距离放样丈量. 【丈量】【距离放样】测距 pc = 0 ppm = 9模式: 重复快测 DA 停止10.距离丈量进行后, 屏幕显示如右图所示.第三行所显示的距离值为距离放样值与实测值之差值, 而箭头方向为棱镜应移动的方向. 箭头的含义:↓:向测站方向移动棱镜↑:向远离测站方向移动棱镜重新选择测距模式及距离值改正按【改正】.参阅“”【距离放样】←→ 0°00′01〃↑ -15.346mHAR 119°23′19〃改正模式差值丈量11.按键头移动方向移动棱镜至第三行显示的距离值为0m,再次按下【丈量】进行丈量.当测离放样值与实测值之差值在±1cm范围内时, 屏幕上显示两个箭头. 选用重复丈量或跟踪丈量进行放样时, 无需任何按键把持, 照准移动的棱镜即可实时显示丈量结果.【距离放样】←→ 0°00′01〃↑↓ 0.001mHAR 119°23′19〃改正模式差值丈量操作过程把持键显示12.按【差值】显示放样功效. 按【ESC】返回放样丈量菜单屏幕. 【差值】【距离放样】dH 0.001mdHA 0°00′01〃HAR 119°23′19〃改正模式引导丈量按【模式】选取放样丈量模式, 每按一次【模式】放样丈量模式将在距离放样和坐标放样间交替转换.当测距模式为重复丈量或跟踪丈量时, 按【停止】可暂停距离丈量.14.2坐标放样丈量坐标放样丈量用于在实地上测定出其坐标值为已知的点.在输入待放样点的坐标后, 仪器计算出所需水平角值和平距值并存储于内部存储器中.借助于角度放样和距离放样功能, 即可设定待放样点的位置. 为进行高程Z坐标的放样最好将棱镜安排在同高度测杆等物上.操作过程把持键显示1.在丈量模式第二页菜单下按【放样】, 进入放样丈量菜单屏幕. 也可在菜单模式选取“”进入坐标放样. 2. 选取“” 进行测站数据输入、选取“”完成仪器定向, 选取“”输入仪器及目标高(参阅“”、“”、“”), 【放样】【放样丈量】 1.放样数据 2.放样观测 3.测站设置↓4.方位角3.选取“”后按【】, 进入放样数据输入屏幕. 【】【放样距离角度】 H<m>: HA: 坐标确定4.按【坐标】, 进入放样坐标输入屏幕.在Np、Ep、Zp中分别输入待放样点的三个坐标值, 每输完一个数据项后按【】. 需调用内存坐标数据按【查找】.(参阅13.1.2调用内存中已知数据).按【距离】可切换到距离放样模式.按【记录】可将输入的坐标数据记录至内存中. 【坐标】【放样坐标】 Np<m>: Ep<m>:Zp<m> 查找记录距离确定5.上述数据输入完毕后, 按[确定].仪器计算出放样所需距离和水平角并显示在屏幕上. 当已调整目标及仪器高度, 按【高程】可重新输入棱镜高及仪器高.(参阅“”)【确定】【放样距离角度】 H<m>:226.4854 HA: 79°43′37〃坐标高程确定6.按【确定】进入放样观测屏幕. 【确定】【坐标放样】dN: dE: dZ: 改正模式引导丈量7.按【引导】进入放样引导屏幕.按“”中步伐7~10把持定出待放样点的平面位置.此时第四行位置上显示的值为目标点与待放样点的高差. 箭头的含义:向上移动棱镜:向下移动棱镜【引导】【坐标放样】←→ 0°00′00〃↑↓0.001m 0.143m改正模式差值丈量8.向上或向下移动棱镜至第四行位置上显示的值为0m(当该值接近于0m时, 屏幕上显示出两个箭头). 当第2、3、4行的显示值均为0时, 测杆底部所对应的位置即为待放样点的位置. 按【停止】可停止丈量, 完成该点放样.【坐标放样】▼← 0°0′0〃↑↓ 0.000m 0.000m改正模式差值停止9. 按【差值】显示坐标放样功效.按【ESC】返回放样丈量菜单屏幕. 【差值】【坐标放样】 dN: 0.000m dE: -0.001m dZ:0.001m改正模式引导丈量【附】坐标放样时的距离改化MTS-800由用户设定改化系数的方式来实现距离的海平面归算及投影改化.有此要求的用户可按下述步伐输入改化系数.(1)投影面上的距离HDg = HD×改化系数HDg:投影面上的距离HD:空中上的距离(2)空中上的距离HD= HDg/改化系数当改化系数被设定后, 适用于包括放样在内的所有的涉及到坐标的丈量法式.改化系数输入范围: 0.98-1.02 .缺省值:1.000000(即不进行改化)操作过程把持键显示1.在丈量模式第一页下按【改正】进入测距参数设置. 【改正】【测距条件设置】测距模式单次精测折光改正无棱镜常数 0 P1 确定】或按【PAGE】移动光标至改化系数输入行.】、【2.按【】【测距条件设置】】【【改化系数:1.000000 P3 确定3.输入改化系数, 按【确定】, 返回丈量模式. 【确定】【丈量】H ZA 99°43′13〃HAR120°09′12〃 P1测距切换置角改正112创作时间:二零二一年六月三十日。
全站仪使用1)选取两个已知点,一个作为测站点,另外一个为后视点,并明确标注。
2)取出全站仪,已知点将仪器架于测站点,进行对中整平后量取仪器高;3 )将棱镜置于后视点,转动全站仪,使全站仪十字丝中心对准棱镜中心;4)开启全站仪,选择“程序”进入程序界面,选择“坐标放样”,进入坐标放样界面,选择“设置方向角”,进入后设置测站点点名,输入测站点坐标及高程,确定后进入设置后视点界面,设置后视点点名,确认全站仪对准棱镜中心后输入后视点坐标及高程,点确定后弹出设置方向值界面并选择“是”,设置完毕。
5)然后进入设置放样点界面,首先输入仪器高,点确定,接着输入放样点点名,确定后输入放样点坐标及高程,完成确定后输入棱镜高,此时放样点参数设置结束,开始进行放样。
6)在放样界面选择“角度”进行角度调整,转动全站仪将dHR 项参数调至零,并固定全站仪水平制动螺旋,然后指挥持棱镜者将棱镜立于全站仪正对的地方,调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心,此时棱镜位于全站仪与放样点的连线上,接着进入距离调整模式,若dHD值为负,则棱镜需向远离全站仪的方向走,反之向靠近全站仪的方向走,直至dHD的值为零时棱镜所处的位置即为放样点,将该点标记,第一个放样点放样结束,然后进入下一个放样点的设置并进行放样,直至所有放样点放样结束。
7 )退出程序后关机,收好仪器装箱,放样工作结束。
【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按 F1 放样(4) 按 F4 确认(5) 按 F1 测站点设置(6) 按 F3(NZE)(7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标(8) 按 3 次 F4 确认键(9) 按 F2 后视点设置(10) 按 F3(NE)(11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标(12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是)(14) 按 F3 放样(15) 按 F3(NEZ)(16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标(17) 按 3 次 F4 确认(18) 按 F1 极差键(19) 转动水平度盘使水平角接近 00 旋紧启动微调将水平角 dHR 为000’0”然后对准方向棱镜(20) 按 F1 测距当 dHD 为 0.000 表示方向距离正确(-数往后+数往前) 注:再下点按 F4 输入错误按 ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按F1(测距)键(5) 记录测量数据注:按(ESC)键测距值被清空。
