Mn13力学性能介绍
- 格式:doc
- 大小:86.00 KB
- 文档页数:4

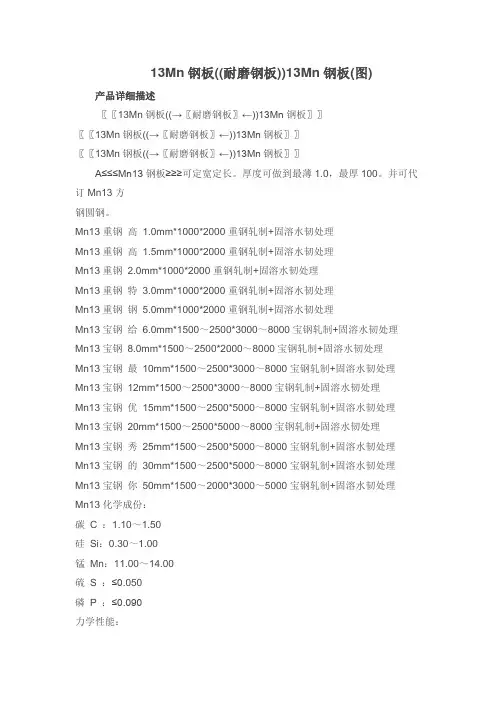

13Mn钢板((耐磨钢板))13Mn钢板(图) 产品详细描述
〖〖13Mn钢板((→〖耐磨钢板〗←))13Mn钢板〗〗
〖〖13Mn钢板((→〖耐磨钢板〗←))13Mn钢板〗〗
〖〖13Mn钢板((→〖耐磨钢板〗←))13Mn钢板〗〗
A≤≤≤Mn13钢板≥≥≥可定宽定长。
厚度可做到最薄1.0,最厚100。
并可代订Mn13方
钢圆钢。
Mn13重钢高1.0mm*1000*2000重钢轧制+固溶水韧处理
Mn13重钢高1.5mm*1000*2000重钢轧制+固溶水韧处理
Mn13重钢2.0mm*1000*2000重钢轧制+固溶水韧处理
Mn13重钢特3.0mm*1000*2000重钢轧制+固溶水韧处理
Mn13重钢钢5.0mm*1000*2000重钢轧制+固溶水韧处理
Mn13宝钢给6.0mm*1500~2500*3000~8000宝钢轧制+固溶水韧处理
Mn13宝钢8.0mm*1500~2500*2000~8000宝钢轧制+固溶水韧处理
Mn13宝钢最10mm*1500~2500*3000~8000宝钢轧制+固溶水韧处理
Mn13宝钢12mm*1500~2500*3000~8000宝钢轧制+固溶水韧处理
Mn13宝钢优15mm*1500~2500*5000~8000宝钢轧制+固溶水韧处理
Mn13宝钢20mm*1500~2500*5000~8000宝钢轧制+固溶水韧处理
Mn13宝钢秀25mm*1500~2500*5000~8000宝钢轧制+固溶水韧处理
Mn13宝钢的30mm*1500~2500*5000~8000宝钢轧制+固溶水韧处理
Mn13宝钢你50mm*1500~2000*3000~5000宝钢轧制+固溶水韧处理
Mn13化学成份:
碳C :1.10~1.50
硅Si:0.30~1.00
锰Mn:11.00~14.00
硫S :≤0.050
磷P :≤0.090
力学性能:
抗拉强度σb (MPa):≥637
伸长率δ (%):≥20
硬度:≤229HB
热处理规范及金相组织:
热处理规范:淬火,1060~1100℃,水冷。
Mn13具有高的抗拉强度、塑性和韧性以及无磁性,即使零件磨损到很薄仍能承受较大的冲击载荷而不致破裂,可用于铸造各种耐冲击的磨损件如球磨机衬板、挖掘机斗齿、破碎机牙板等。
一般用于结构简单,要求以耐磨为主的低冲击铸件,如衬板、齿板、破碎壁、轧臼壁、辊套和铲齿。
Mn13焊接工艺
高锰钢是指含碳量为0.9%~1.3%,含锰量为11.0%~14.0%的铸钢,即ZGMn13。
此材料在1000~1100℃之间为单一奥氏体组织,为保持此组织,需高温淬火,即在1100~1050℃间的温度内立即水淬至常温。
经过热处理后的高锰钢,如果再加热到250℃以上,就会有碳化物析出,其脆性增加,再有此材料的线胀系数大,易出现较大内应力,如果采取常规焊接工艺焊接会出现开裂现象,原因是焊后缓冷到950~250℃的温度区间内,会有大量碳化物析出,使母材变脆,再有内应力大,冷却后检查焊缝与母材间已开裂。
解决此问题,就要根据此材料的特殊性质,采取特殊焊接工艺,采取间断焊接、焊后立即水冷至常温的办法,使焊缝避开那段温度区。
结果是成功的.ZGMn13高锰钢的焊接较差,焊接时的主要问题是:⑴热影响区碳化物的析出高锰钢经1050℃水韧处理后,碳全部固溶于奥氏体中,室温下呈单相奥氏体组织,具有良好的韧性,但当重新加热超过250℃时,碳就会沿晶界析出碳化物,使材料的韧性大大下降,因此焊补后,在热影响区的一个区段内会不同程度地析出碳化物,不仅失去韧性变脆,而且还会降低耐磨性和冲击韧度。
解决的措施是加快施焊时焊件的冷却速度,缩短在高温下停留的时间,以减少碳化物的析出。
⑵热裂纹倾向严重ZGMn13高锰钢的线膨胀系数是低碳钢的1.6倍,但热导率仅是低碳钢的1/6,所以焊接时会产生很大的应力,在S、P有害杂质的作用下,产生焊缝热裂纹和热影响区的液化裂纹。
解决的措施是严格控制母材中的S、P含量,特别是焊接材料中的S、P含量;其次是采用锤击焊缝等工艺措施,减少焊接应力。
如何正确地选用ZGMn13
奥氏体高锰钢焊接时的焊接材料?⑴焊条用于ZGMn13奥氏体高锰钢焊接的焊条为低碳钢焊芯,并在药皮中加入适量合金元素,使熔敷金属得到高锰钢的化学成分和力学性能。
用于焊接ZGMn13奥氏体高锰钢的焊条有两种类型:一种是高锰钢型焊条D256(EDMn-A-16)和(EDMn-B-16),主要用于堆焊受严重冲击磨料磨损零件,如碎石机颚板等;另一种是Cr-Mn型焊条D276
(EDCrMo-B-16)和D277(EDCrMo-B-15),其堆焊金属处于介稳定状态的高锰奥氏体,当受到强烈冲击后转变为马氏体,主要用于耐气蚀的堆焊或高锰钢堆焊,如水轮机叶片、挖掘机斗齿等。
⑵焊丝焊接ZGMn13奥氏体高锰钢用焊丝有Mn-Ni、Mn-Cr、Mn-Mo、Mo- Ni-Cr 系高锰钢焊丝和Cr-Ni、Cr-Ni-Mn系合金钢焊丝,其化学成分,见表31。
Cr-Ni 系焊丝不仅具有较高的耐腐蚀性能,能冲击载荷下能声速被加工硬化,而且还在焊接高锰钢与碳钢或低合金钢的异种钢时容许有较高的稀释,可用来作为高锰钢与碳钢焊接时的填充材料。
ZGMn13奥氏体高锰钢的焊接工艺。
焊补或焊接ZGMn13奥氏体高锰钢时,应该采用热源集中、线能量小的焊接方法,如手弧焊、熔化极气体保护焊等,不推荐使用气焊和钨极氩弧焊。
焊补或焊接工艺:1)焊前必须清理焊补处的泥垢、油垢和铁锈,仔细检查有无起层、裂纹、夹砂、气孔和缩孔等缺陷。
若有这些缺陷,必须用砂轮或电弧气刨铲出。
磨损的部位必须用砂轮磨去硬化层,因为硬化层的金属对裂纹十分敏感。
2)焊前不应预热,多层焊时层间温度不应超过300℃,以防止过热使热影响区脆化。
3)焊接时要尽可能地采用小线能量,尽量减少基本金属受热,采取措施为尽可能地加快接头的冷却。
为此,用短弧、直流反极性、跳焊、短段焊、间隙焊、脉冲焊等工艺措施,采用这些措施能在一定程度上减少碳化物的析出。
4)为防止产生热裂纹,可采用Cr-Mn或Cr-Ni奥氏体钢焊条打底。
如果在低碳钢或低合金钢上堆焊ZGMn13奥氏体高锰钢时,可以先焊一层Cr-Ni或Cr-Mn 奥氏体钢作隔离焊道,以防产生裂纹。
5)焊后为消除焊接应力,可用尖锤锤击焊接区。
为使熔敷金属得到奥氏体组织,锤击后要迅速将焊接区进行喷水冷却。
-------------------------------
我公司专业销售宝钢、太钢、重特Mn13高锰耐磨钢,交货状态为回火和调质(淬
火+回火)两〖〖13Mn钢板((→〖耐磨钢板〗←))13Mn钢板〗〗〖〖13Mn钢板((→〖耐磨钢板〗←))13Mn钢板〗〗
〖〖13Mn钢板((→〖耐磨钢板〗←))13Mn钢板〗〗。
