杂散电流施工方案杂散电流是指电力系统中不同地点之间由于电气设备工作引起的电流,而不经过防电系统,会对人身安全和设备操作安全带来风险。
为了保证电力系统安全稳定运行,减少杂散电流对系统造成的影响,需要对其进行施工方案设计。
下面是一个针对杂散电流施工方案的简要介绍。
一、方案概述:本施工方案是为了解决工矿企业电气系统中存在的杂散电流问题而制定的,主要包括:方案背景、施工目标、施工原则等内容。
1.1方案背景:随着电气设备的迅速发展和广泛应用,杂散电流逐渐成为一个重要的电气问题。
杂散电流的存在会对人身安全和设备工作稳定性带来较大的隐患,因此需要采取相应的施工方案来控制杂散电流。
1.2施工目标:本施工方案的主要目标是通过合理布置地线、防雷接地装置等措施来降低电气系统中的杂散电流,提高电力系统的安全性和稳定性。
1.3施工原则:本施工方案遵循以下原则:(1)安全第一:施工过程中必须保证人身安全;(2)科学合理:施工方案必须符合电气系统的运行要求和相关标准;(3)经济适用:施工成本应控制在可接受的范围内,同时尽量提高施工效率。
二、施工内容:2.1系统调研和设备检测:在施工前需要对电气系统进行全面调研和设备检测,了解近年来的工作情况和潜在风险,确保施工方案的可行性和有效性。
2.2地线布置:地线的布置是控制杂散电流的重要措施,可以通过增加地线的接地数量和接地材料的选择来减小杂散电流。
在施工中需要科学合理地确定地线的布置范围和线径,并与地下管网有序连接起来。
2.3防雷接地装置设置:防雷接地装置的设置是架设防止雷击的重要措施,可以有效控制杂散电流的发生。
在施工中需要根据电气系统的特点和雷击频率,合理设置防雷接地装置的数量和位置。
2.4电气设备绝缘:电气设备绝缘是减小杂散电流的关键环节,可以通过合理选择绝缘材料和安装方式来提高电气设备的绝缘性能,在施工中需要严格按照相关标准进行设备绝缘。
2.5做好施工记录:在施工过程中,需要做好详细的施工记录,包括施工人员信息、施工过程中的照片和实测结果等。

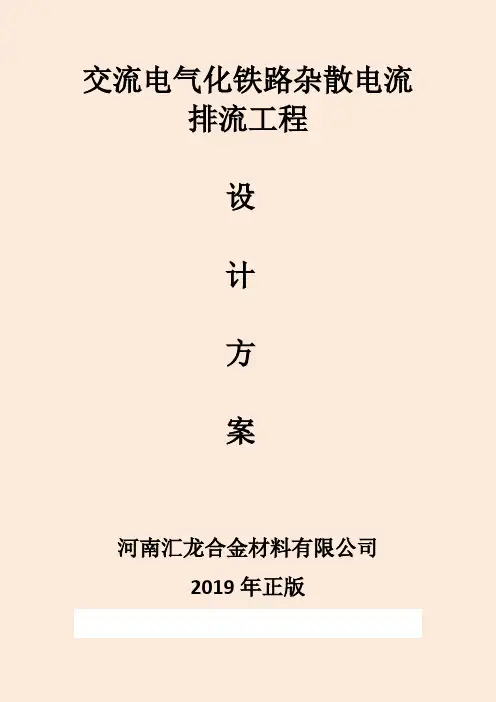

交流电气化铁路杂散电流排流工程设计方案河南汇龙合金材料有限公司2019年正版随着我国电气化铁路改造以及高铁网络的建设以及特高压输电线路、变电站的建设,因其产生的杂散电流不可避免的干扰到临近的地下管道、油库等设施,导致其电位紊乱,阴极保护系统失效,腐蚀加剧,因此杂散电流的防护及排流越来越收到人们的重视,这就需要采取有效的防杂散电流措施,使杂散电流量控制在允许的范围内。
杂散电流的防护工程基本上采用“以防为主,以排为辅,防排结合,加强监测”的原则。
本文讲述了山东石创公司在杂散电流防护过程中的一点体会和理念。
1 杂散电流的防护原则轨道交通直流牵引供电系统中,只要用走行轨兼做回流导体,杂散电流的产生是不可避免的。
为了减少杂散电流的危害,就应当设法减少杂散电流量。
这就需要采取有效的防杂散电流措施,使杂散电流量控制在允许的范围内。
杂散电流的防护工程基本上采用“以防为主,以排为辅,防排结合,加强监测”的原则。
(1) 以防为主控制所有可能的杂散电流泄漏途径,减少杂散电流进入轨道交通系统的主体结构、设备以及沿线附近相关设施的结构钢筋。
具体实施时,由于涉及到的专业多,各专业、各工种必须紧密配合,尤其在施工设计阶段更要考虑综合防治措施,尽量减少直流系统与其他建筑物的电气连接。
可采取的措施有:牵引变电所内和区间的交直流供电设备在安装时与结构钢筋和结构主体绝缘安装;走行轨道在施工时,采用与轨道道床绝缘的安装方式;由外界引入轨道交通内部或由轨道交通内部引出的金属管线均应进行绝缘处理后方可引入和引出;在轨道交通线内部设立结构钢筋电气连通,把所有结构钢筋和接地点连接在一起,将泄漏的杂散电流排流回直流系统。
(2) 以排为辅设置杂散电流的收集系统。
此收集系统为杂散电流从回流轨上泄漏后遇到的第一道小电阻的回流通道,可以将杂散电流尽量限制在本系统内部,防止杂散电流向本系统以外泄漏。
2 不同区段的杂散电流排流系统具体实施中,不同区段应采取相应的排流措施。
目次1概述 (3)2设计原则 (3)3设计遵循的标准规范 (3)4设计基本参数 (4)5保护对象和保护方法 (4)6排流方案设计内容 (4)7施工技术要求 (8)8排流保护准则 (8)9系统的管理和维护 (8)10卫生、安全和环境 (9)11材料表 (10)1.概述铁路与埋地管道交叉或平行时,会对埋地管道形成电磁干扰,从而使管道电位升高或降低,导致管道腐蚀加剧。
所以,在铁路和管道交叉或平行时,必须对管道进行固态去耦合器排流处理,以消除或降低铁路对管道的干扰。
铁路干扰的相关参数: (1)、铁路为单回路供电,供电电压一般为27.5kV;(2)、铁路对管道主要产生交流干扰,但也有相当大的直流分量;(3)、干扰电压呈波动状态,最高可达到100V;(4)、交叉多处,交叉斜角为70--90度;(5)、设计排流防雷系统寿命为25年。
2.设计原则2.1 严格遵守埋地钢质管道排流有关的设计规范、技术标准和技术规定;2.2 采用成熟技术、材料,做到安全可靠、经济合理;3.设计遵循的标准规范3.1 《埋地钢质管道强制电流阴极保护设计规范》(SY/T0036-2000)3.2 《钢制管道及储罐腐蚀控制工程设计规范》(SY0007-1999)3.3 《长输管道阴极保护施工及验收规范》(SY/J4006-90)3.4 《埋地钢质管道阴极保护参数测量方法》(GB/T 21246-2007)3.5 《钢质管道外腐蚀控制规范》(GB/T 21447-2008)3.6 《埋地钢质管道阴极保护技术规范》(GB/T 21448-2008)3.7 《埋地钢质管道直流排流保护技术标准》(SY/T 0017-2006)3.8 《埋地钢质管道交流干扰防护技术标准》(GB/T 50698—2011)3.9 《减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》(NACE SP0177-2007)3.10 《阴极保护管道的电绝缘标准》(SY/T 0086-2003)3.11 《埋地钢质管道交流排流保护技术标准》(中华人民共和国石油天然气行业标准SY/T0032-2000)3.12 《埋地钢质管道牺牲阳极阴极保护设计规范》(中华人民共和国石油天然气行业标准SY/T 0019-97)。
直流杂散电流的排流方法根据排流回路中电连接的电路方式不同,直流杂散电流的排流方法可分为直流排流、极性排流、强制排流和接地排流四种。
(1)直接排流法对于直流电气铁路附近的管道而言,用电缆将管道与电气化铁路的铁轨或负回归线实现电连接,这是一种常用的、有效的排流法。
直接排流法适合管道上存在着稳定不变的阳极区的情况。
在直接连接的电缆中可串联可调电阻、控制开关及断路系统,据此可控制排流量的大小及管道的相对电位,以防止排流量过大造成管道防腐层发生老化和剥离。
(2)极性排流法极性排流法是目前广泛应用的排流方式之一,它具有单向导电性,只允许杂散电流从管道排出,而不允许杂散电流进入管道,能防止逆流。
这种方法结构简单,比较安全,效率高。
(3)强制排流法当埋地管道位于杂散电流干扰极性交变区,用于直接排流和极性排流都无法将杂散电流排出,这时可选用强制电流法。
强制电流法的原理类似于阴极保护技术。
它在管道与铁轨(或接地阳极)之间安装一个整流器,可起到电位控制器的作用。
在外部存在电位差的条件下强制进行排流,其功能兼具排流和阴极保护的双重作用,比较经济、有效,所以应用比较广泛。
(4)接地排流电缆并不连接到铁轨上,而是连接到一个埋地辅助阳极上。
将杂散电流从管道排除到阳极上,经过土壤再返回铁轨。
接地排流地床的接地电阻应尽可能地小,以提高排流效果。
采用牺牲阳极时也需要使用填包料。
对于同一埋地结构物,应根据实际环境情况和工况,根据排流需要,采用一种或几种排流方法,选择一点或多点进行排流处理。
在电气化铁路邻近的埋地结构物上,采用排流法应注意它自身可能产生的干扰性。
即它在工作过程中可能对铁路控制系统的传输信号造成干扰,从而对铁路运行安全造成威胁。
杂散电流防护系统施工方案武汉市轨道交通二号线一期工程杂散电流防护主要方案为“以堵为主、以排为辅、堵排结合、回流畅通、加强监测”的综合防护措施。
从施工角度来看,杂散电流系统主要包括防护排流和自动监测两大部分。
其中防护排流系统包括测防端子连接、排流电缆敷设、单向导通装置安装及排流柜安装、调试等内容;自动监测系统包括参比电极及接线盒安装、数据采集及统计处理装置安装及监测信号电缆敷设等。
1.1.1.1工序流程杂散电流防护工程主要施工工序如下:杂散电流防护工程施工工序流程图1.1.1.2施工方法(1)排流网测试测防端子连接前对排流网进行全面测试。
内容包括:检查测防端子预留情况,如连接端子有无遗漏、设置位置、规格型号是否满足设计要求、连接端子是否适于测防端子连接等;主排流网和辅助排流网电气导通情况。
排流网测试方法如下图:1)质量控制点测防端子的检查及排流网在测防端子连接前的测试是工序交接验收的重要内容,此项工作应由测防端子及排流网施工单位、杂散电流防护施工单位、施工双方监理共同参加。
a 测试前测防端子及排流网施工单位应将其经过其监理批准的质量保证资料交付杂散电流防护施工单位,杂散电流防护施工监理认为资料合格后,组织以上四方单位共同到现场测试;b 测试合格后,由杂散电流防护施工单位作好测试记录,四方签字后办理工序交接手续,否则,由双方施工监理单位责成测防端子及排流网施工单位限期改正;c 测试用仪表应在计量检定有效期内,测试方法正确。
2)安全控制点该项工作在线路上进行,应设专职安全防护员进行防护。
(2)测防端子连接测防端子连接按以下工序进行:1)测量测量所连接的测防端子间距,在测量位置处用油漆或防水笔作好标记(编号),并记录下测量区段名称、标记编号及测量间距长度。
根据测防端子连接后的电缆弯曲度,接线端子长度等数据及结构伸缩情况计算出所需连接电缆长度,然后将测量区段名称、标记编号及实际电缆长度数据列表整理交给测防端子连接电缆终端制作人员。

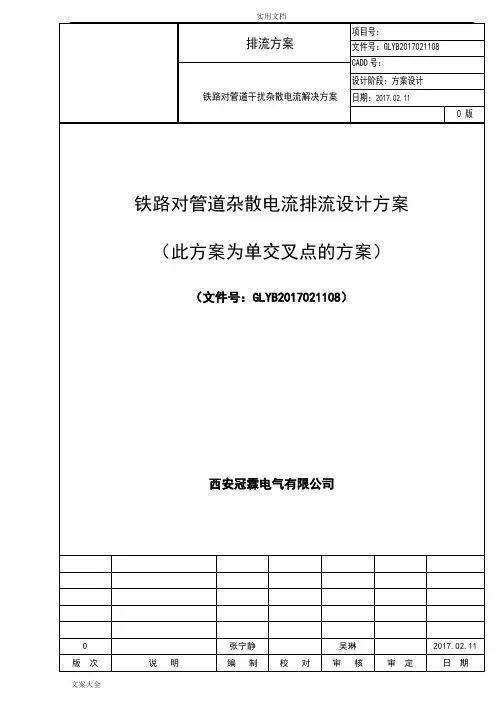

项目号:文件号:GLYB08—CAD 号:设计阶段:方案设计 日期铁路对管道杂散电流排流设计方案 (此方案为单交叉点的方案)(文件号:) 西安冠霖电气有限公司排流方案铁路对管道干扰杂散电流解决方案目次1. 概述铁路与埋地管道交叉或平行时,会对埋地管道形成电磁干扰,从而使管道电位升高或降低,导致管道腐蚀加剧。
所以,在铁路和管道交叉或平行时,必须对管道进行固态去耦合器排流处理,以消除或降低铁路对管道的干扰。
铁路干扰的相关参数:1)、铁路为单回路供电,供电电压一般为;2)、铁路对管道主要产生交流干扰,但也有相当大的直流分量;3)、干扰电压呈波动状态,最高可达到100V;4)、交叉多处,交叉斜角为70--90 度;5)、设计排流防雷系统寿命为25年。
严格遵守埋地钢质管道排流有关的设计规范、技术标准和技术规定;采用成熟技术、材料,做到安全可靠、经济合理;3. 设计遵循的标准规范埋地钢质管道强制电流阴极保护设计规范》( SY/T0036-2000) 钢制管道及储罐腐蚀控制工程设计规范》( SY0007-1999)长输管道阴极保护施工及验收规范》( SY/J4006-90 )埋地钢质管道阴极保护参数测量方法》GB/T 21246-2007 ) 钢质管道外腐蚀控制规范》 ( GB/T 21447-2008 )埋地钢质管道阴极保护技术规范》(GB/T 21448-2008)埋地钢质管道直流排流保护技术标准》SY/T 0017-2006 )埋地钢质管道交流干扰防护技术标准》( GB/T 50698—2011) 减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》 阴极保护管道的电绝缘标准》 (SY/T 0086-2003)埋地钢质管道交流排流保护技术标准》(中华人民共和国石油天然气行业标准 SY/T 0032-2000) 埋地钢质管道牺牲阳极阴极保护设计规范》(中华人民共和国石油天然气行业标准 SY/T 0019-97)。
河南汇龙合金材料有限公司刘珍为大家讲解杂散电流的排流措施杂散电流的排流措施可分为直接排流法、极性排流法、强制排流法和接地排流法四种。
河南汇龙合金材料有限公司刘珍为大家讲解①直接排流法。
这种方法不需要排流设备,简单,造价低,排流效果好。
但当管道的对地电位(以下简称管地电位)低于行走轨对地电位(以下简称轨地电位)时,行走轨电流将流入管道内而产生逆流。
因此这种排流方法只适合管地电位永远高于轨地电位、不会产生逆流的场所,而这种情况不多,限制了该方法的应用。
②极性排流法。
由于电负荷的变动和变电所负荷分配的变化等,管地电位低于轨地电位而产生逆流的现象比较普遍。
为防止逆流,使杂散电流只能由管道流入行走轨,必须在排流线路中设置单向导通的二极管整流器、逆电压继电器等装置,这种装置称为排流器,这种防止逆流的排流法称为极性排流法。
极性排流法装置安装方便,应用广泛。
③强制排流法。
就是在石油、天然气管道和行走轨的电气接线中加入直流电流,促进排流的方法。
在管地电位正负极性交变,电位差小,且环境腐蚀性较强时,可以采用此方法。
通过强制排流器将管道和行走轨连通,杂散电流通过强河南汇龙合金材料有限公司刘珍为大家讲解制排流器的整流环排放到行走轨上,当无杂散电流时,强制排流器给管道提供一个阴极保护电流,使管道处于阴极保护状态。
强制排流法防护范围大,铁路停运时可对油气管道提供阴极保护,但对行走轨的电位分布有影响,需要外加电源。
④接地排流法。
管道上的排流电缆并不是直接连接到行走轨上,而是连接到一个埋地辅助阳极上,将杂散电流从管道上排出至辅助阳极上,经过土壤再返回到行走轨上。
接地排流法使用方便,但效果不显著,需要辅助阳极,还要定期更换辅助阳极。
河南汇龙合金材料有限公司刘珍为大家讲解。
杂散电流监测系统(含排流柜)、单向导通装置技术规格书(一)杂散电流监测系统(含排流柜)1. 适用范围本技术要求适用于重庆轨道交通一号线朝沙段杂散电流监测系统,并作为投标方制定投标技术文件和供货设备的技术依据。
2. 环境条件1)环境温度:-5C~+44.5C2)污秽等级:重污区3)相对湿度:日平均:95%月平均:90%有凝露发生4)海拔高度:1000m5)雷电日:60D/年6)地震烈度:7度3. 供货规格型号序号名称规格型号备注1 排流柜FM3022 参比电极MHC3 传感器FM301A4 信号转接器FM301Z5 监测装置FM3056 管理软件4. 采用标准(但不限于此)地铁杂散电流自动监测系统有关设备所涉及的产品标准、规范;工程标准、规范;验收标准、规范等完全满足所有中华人民共和国的条例及规范,包括:《地铁杂散电流腐蚀防护技术规程》CJJ49-92《低压电器外壳防护等级》GB4942.2-85《电工电子产品基本环境试验规程》GB2423-81《电磁兼容试验和测量技术》GB/T 17626《煤矿通信、检验、控制用电工电子产品基本试验方法》MT 210《交流电气装置的接地》DL/T621-1997《地铁设计规范》GB50157-2003《地铁直流牵引供电系统》GB10411-895. 系统构成本工程杂散电流监测系统采用车站(变电所)监测和控制中心集中监测二级监测系统。
杂散电流监测装置通过变电所内通信网络与电力监控系统接口,并将处理和统计后的数据传至监控中心。
杂散电流监测系统由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、监测装置组成。
6. 系统功能杂散电流监测装置的输入端与从沿线各传感器引入的通信电缆连接,通过各监测点传感器实时采集监测分区内的结构钢筋的极化电位,参比电极自然本体电位,并对数据进行A/D转换,计算、存贮、统计并通过变电所内通信网络,将统计结果传送到变电所自动化系统,本监测系统具备以下几种功能:6.1 通信功能每个供电区间内的监测装置定期向传感器发出数据采集命令,数据按指定的格式上传到监测装置。
河南汇龙合金材料有限公司编制刘珍技术部

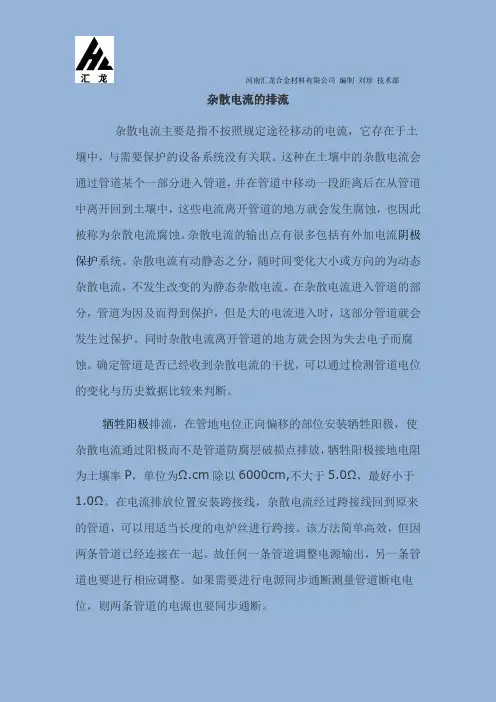

杂散电流的排流
杂散电流主要是指不按照规定途径移动的电流,它存在于土壤中,与需要保护的设备系统没有关联。
这种在土壤中的杂散电流会通过管道某个一部分进入管道,并在管道中移动一段距离后在从管道中离开回到土壤中,这些电流离开管道的地方就会发生腐蚀,也因此被称为杂散电流腐蚀。
杂散电流的输出点有很多包括有外加电流阴极保护系统。
杂散电流有动静态之分,随时间变化大小或方向的为动态杂散电流,不发生改变的为静态杂散电流。
在杂散电流进入管道的部分,管道为因及而得到保护,但是大的电流进入时,这部分管道就会发生过保护。
同时杂散电流离开管道的地方就会因为失去电子而腐蚀。
确定管道是否已经收到杂散电流的干扰,可以通过检测管道电位的变化与历史数据比较来判断。
牺牲阳极排流,在管地电位正向偏移的部位安装牺牲阳极,使杂散电流通过阳极而不是管道防腐层破损点排放,牺牲阳极接地电阻为土壤率P,单位为Ω.cm除以6000cm,不大于5.0Ω,最好小于1.0Ω。
在电流排放位置安装跨接线,杂散电流经过跨接线回到原来的管道,可以用适当长度的电炉丝进行跨接。
该方法简单高效,但因两条管道已经连接在一起。
故任何一条管道调整电源输出,另一条管道也要进行相应调整。
如果需要进行电源同步通断测量管道断电电位,则两条管道的电源也要同步通断。
河南汇龙合金材料有限公司编制刘珍技术部。

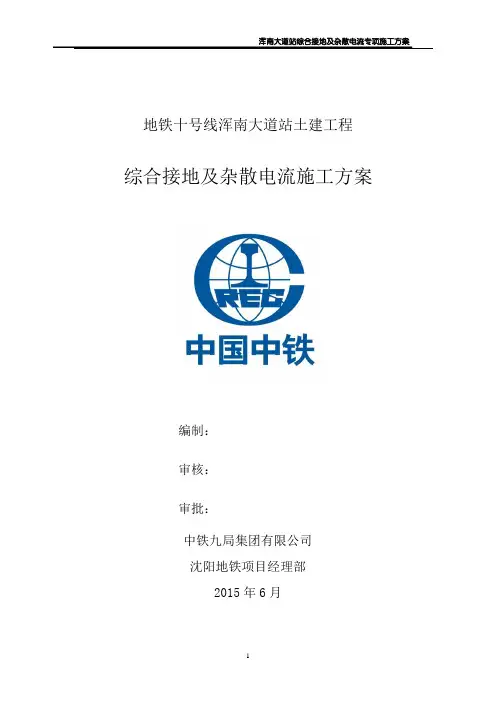

地铁十号线浑南大道站土建工程综合接地及杂散电流施工方案编制:审核:审批:中铁九局集团有限公司沈阳地铁项目经理部2015年6月目录一、编制说明 (1)1.1编制依据 (1)1.2编制原则 (1)二、工程概况 (1)2.1车站概况 (1)2.2综合接地及杂散电流概况 (1)2.3综合接地设备材料 (2)三、施工组织 (3)3.1 施工分段划分 (3)3.2人员设备配置 (3)四、施工技术 (4)4.1设计技术要求 (4)4.2施工方法及工艺要求 (5)4.3 接地网的连接方式 (7)4.4工具描述 (10)4.5 接地引出线施工 (11)4.6 接地体的施工 (13)4.6.1垂直接地体 (13)4.6.2水平接地体施工 (14)4.7 接地体电阻的测量 (15)五、杂散电流施工方案 (16)5.1车站结构钢筋焊接施工工艺 (16)5.2 各端子的制作工艺 (17)5.2.1 连接端子 (17)5.2.2 测试端子及参比电极安装预留孔 (18)5.3、焊接方式 (19)5.4、车站范围内附属设施 (19)六、工期要求 (20)七、安全、质量保证措施 (20)7.1安全管理方面的措施 (20)7.2安全会议和安全防护教育 (21)7.3质量管理方面的措施 (21)7.4成品保护措施 (22)八、文明施工与环境保护 (22)8.1文明施工保证措施 (22)8.2环境保护 (22)一、编制说明1.1编制依据(一)《地铁设计规范》GB 50157-2013;(二)《交流电气装置的接地设计规范》GB50065-2011;(三)《电气装置安装工程接地装置施工及验收标准》GB50169—2006;(四)《接地装置工频特性参数的测量导则》DL475—2006。
(五)《地铁杂散电流腐蚀防护技术规程》CJJ49-92(六)浑南大道站综合接地网施工图(七)杂散电流防护土建施工通用图1.2编制原则(一)严格执行施工过程中涉及的相关规范、规程和设计标准;(二)遵守、执行合同文件各条款的具体要求,确保实现业主要求的工期、质量、安全、环境保护、文明施工等各方面的目标;(三)结合工程实际情况,应用新技术成果,使施工组织具有技术先进、方案可靠、经济合理的特点。
静态杂散电流的排流
技
术
方
案
河南汇龙合金材料有限公司技术部刘珍
杂散电流主要是指不按照规定途径移动的电流,它存在于土壤中,与需要保护的设备系统没有关联。
这种在土壤中的杂散电流会通过管道某个一部分进入管道,并在管道中移动一段距离后在从管道中离开回到土壤中,这些电流离开管道的地方就会发生腐蚀,也因此被称为杂散电流腐蚀。
杂散电流的输出点有很多包括有外加电流阴极保护系统。
杂散电流有动静态之分,随时间变化大小或方向的为动态杂散电流,不发生改变的为静态杂散电流。
在杂散电流进入管道的部分,管道为因及而得到保护,但是大的电流进入时,这部分管道就会发生过保护。
同时杂散电流离开管道的地方就会因为失去电子而腐蚀。
确定管道是否已经收到杂散电流的干扰,可以通过检测管道电位的变化与历史数据比较来判断。
牺牲阳极排流,在管地电位正向偏移的部位安装牺牲阳极,使杂散电流通过阳极而不是管道防腐层破损点排放,牺牲阳极接地电阻为土壤率P,单位为Ω.cm除以6000cm,不大于5.0Ω,最好小于1.0Ω。
在电流排放位置安装跨接线,杂散电流经过跨接线回到原来的管道,可以用适当长度的电炉丝进行跨接。
该方法简单高效,但因两条管道已经连接在一起。
故任何一条管道调整电源输出,另一条管道也要进行相应调整。
如果需要进行电源同步通断测量管道断电电位,则两条管道的电源也要同步通断。
