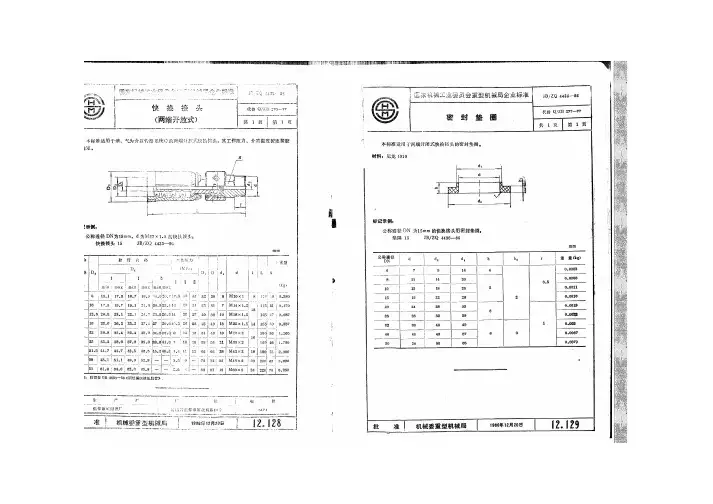

JB-ZQ4436-86垫片标准

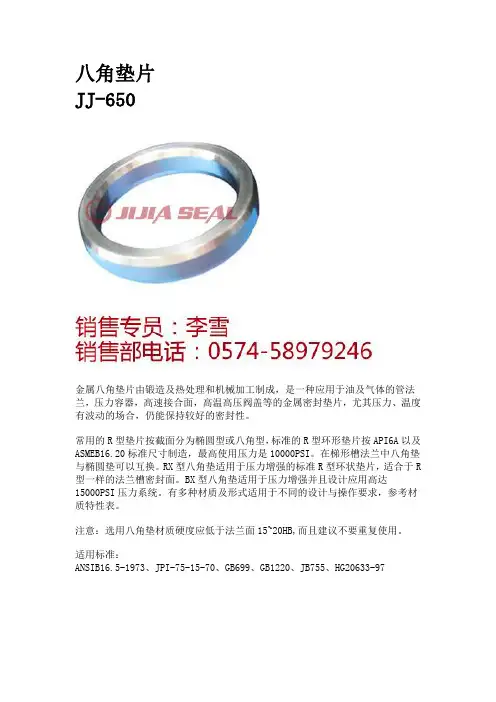

八角垫片JJ-650金属八角垫片由锻造及热处理和机械加工制成，是一种应用于油及气体的管法兰，压力容器，高速接合面，高温高压阀盖等的金属密封垫片，尤其压力、温度有波动的场合，仍能保持较好的密封性。

常用的R型垫片按截面分为椭圆型或八角型，标准的R型环形垫片按API6A以及ASMEB16.20标准尺寸制造，最高使用压力是10000PSI。

在梯形槽法兰中八角垫与椭圆垫可以互换。

RX型八角垫适用于压力增强的标准R型环状垫片，适合于R 型一样的法兰槽密封面。

BX型八角垫适用于压力增强并且设计应用高达15000PSI压力系统。

有多种材质及形式适用于不同的设计与操作要求，参考材质特性表。

注意：选用八角垫材质硬度应低于法兰面15~20HB,而且建议不要重复使用。

适用标准：ANSIB16.5-1973、JPI-75-15-70、GB699、GB1220、JB755、HG20633-97【金属八角垫片】主要形式：R型，椭圆垫标准椭圆型金属环垫应用于有标准凹槽的法兰。

R型八角垫标准八角型金属环垫应用于有标准凹槽的法兰。

RX型八角垫耐压可达700bar此款垫片在使用时首先用外密封面与法兰接触,很高的系统压力会产生很高的底座应力。

RX型可以和标准R型互换。

BX型八角垫耐高压（可达1500bar）BX型垫片由增强法兰接触面上的垫片底座压力而产生的内部系统压力进行自我密封控制。

此款垫片适用于APIBX法兰和榫槽法兰。

【金属八角垫片】技术参数：材料最大硬度BRINELL温度（℃）缩写标记布氏洛氏“B”级SoftIron9056-60500D LowCarbonSteel12068-40～540S 304SS16083-250540304304LSS16083-250540304L316SS16083-200815316316LSS16083-200815316321SS16083-200870321。

51 61 71 82 92 107 127 142 162 192 218 273 328 378 438 489 539 594 695 810 917 1017 1124 1341 1548 1772 1972 2182
51 61 71 82 92 107 127 142 162 192 218 273 329 384 444 495 555 617 734 804 911 1011 1128 1342 1542 1765 1965 2170
95 105 115 140 150 165 185 200 220 250 285 340 395 445 505 565 615 670 780 895 1015 1115 1230 1455 1675 1915 2115 2325
4 4 4 4 4 4 4 8 8 8 8 8 12 12 16 16 20 20 20 24 24 28 28 32 36 40 44 48
字符

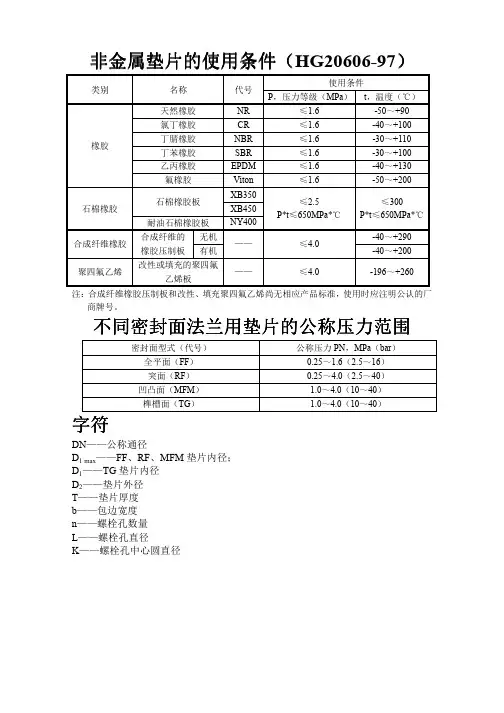

DN——公称通径 D1 max——FF、RF、MFM 垫片内径； D1——TG 垫片内径 D2——垫片外径 T——垫片厚度 b——包边宽度 n——螺栓孔数量 L——螺栓孔直径 K——螺栓孔中心圆直径
