医院电气设备安全操作规程第一章总则第一条为确保医院电气设备的安全运行，保障医院人员的生命财产安全，制定本规程。
第二条本规程适用于医院内所有电气设备的安全操作。
第三条医院应建立健全电气设备安全管理制度，明确责任，落实安全措施，加强安全教育，提升电气设备安全管理水平。
第二章电气设备的分类和安全等级第四条医院电气设备分为高压电气设备、低压电气设备和门诊电设备三种类型。
第五条高压电气设备是指额定电压超过1000伏的设备，包括变压器、开关设备、电缆以及高压电缆终端头等。
第六条低压电气设备是指额定电压不超过1000伏的设备，包括开关柜、电气线路设备、电气保护设备等。
第七条门诊电设备是指门诊部使用的电气设备，包括门诊设备、门诊照明、门诊电源等。
第八条医院电气设备按安全等级分为一般设备、关键设备和特殊设备三种等级。
第九条一般设备是指对医院的正常运行没有直接影响的设备，如门诊照明设备。
第十条关键设备是指对医院的正常运行起到重要作用的设备，如手术室电力系统。
第十一条特殊设备是指对医院的正常运行有特殊要求的设备，如放射诊断和治疗设备。
第十二条医院电气设备的安全等级由技术部门根据各设备的使用要求和安全标准确定。
第三章电气设备安全操作规定第十三条医院电气设备的操作必须由专职电气操作人员进行，操作人员必须具备相应的电气设备操作资质。
第十四条电气设备的操作人员必须严格按照设备的操作说明书进行操作，禁止擅自改动设备的电气连接、设置和调整。
第十五条在操作电气设备时，必须严格遵守相关安全规程，确保操作人员和使用人员的人身安全。
第十六条在操作高压电气设备时，必须戴好绝缘手套，并穿戴好防静电服，确保操作人员的人身安全。
第十七条在操作低压电气设备时，必须关闭电源并断开电源线，并使用遮盖物将操作部位遮盖，确保操作人员的人身安全。
第十八条对于关键设备和特殊设备的操作，必须按照相应的操作流程和安全规定进行，并由专职操作人员进行。
第十九条对于门诊电设备的操作，必须按照相关安全规定进行，并对使用人员进行必要的安全教育。
2023年医院电气设备安全操作规程第一章总则第一条为了保障医院电气设备的安全运行，提高医院电气设备的使用效率和质量，确保医院电气设备的安全操作，制定本规程。
第二条本规程适用于医院内所有电气设备的安全操作和维护工作。
电气设备包括但不限于发电机、配电箱、开关柜、电动机、线路等。
第三条医院电气设备操作人员应按照本规程的要求，进行安全操作和维护工作，保证设备的正常运行。
第四条医院电气设备操作人员应具备相应的电气操作技能和安全意识，并定期接受培训，不得擅自操作未经培训的设备。
第五条医院电气设备操作人员应按照标识要求正确使用电气设备，不得进行非法改装或擅自增加使用负荷。
第六条医院电气设备操作人员应配备必要的安全防护用品，如电气绝缘手套、护目镜等，并正确使用。
第七条医院电气设备操作人员在发现电气设备存在故障或异常时，应及时停机并报告维修人员处理。
第八条医院电气设备操作人员应保障设备供电的稳定性和可靠性，并妥善保存和使用电气设备的相关文件和资料。
第九条医院应建立健全电气设备巡检制度和维护保养制度，定期检修电气设备，确保设备的正常运行。
第十条医院应配备专职的电气设备维修人员，并定期组织培训和考核，提高维修人员的技能水平。
第二章电气设备的安全操作第十一条医院电气设备操作人员在操作设备前应先检查设备是否处于正常状态，如发现异常应及时停机并报告维修人员。
第十二条医院电气设备操作人员在操作设备时应按照操作手册要求进行，不得违反安全操作规程。
第十三条医院电气设备操作人员在操作设备时应戴好防护用品，确保自身安全。
第十四条医院电气设备操作人员不得擅自改变设备的工作参数，如需改变应向维修人员请示。
第十五条医院电气设备操作人员应按照设备的规定使用开关和按钮，不得随意操作。
第十六条医院电气设备操作人员在操作设备时不得违反电气安全规定，如私拉乱接电线、乱用电线搭接等行为。
第十七条医院电气设备操作人员在操作设备时应关注电气设备的运行状况，如发现异常声音、异味或烟雾等应及时停机并报告维修人员。
医院电气工程制度第一章总则第一条为了规范和指导医院电气工程建设、维护管理工作，保证医院电力设施的安全、可靠和有效运行，制订本制度。
第二条本制度适用于医院电力设施的建设、改造、维护及管理工作。
第三条医院电力设施包括变配电设备、照明设备、低压开关设备、接地装置、绝缘电气设备等。
第四条医院电力设施建设、维护管理应遵循国家法律法规和有关技术标准。
第五条医院应设立电气工程部门，负责医院电气设施的管理和维护。
第六条医院电气工程部门应定期进行巡检、维护，发现问题及时处理。
第七条所有从事电气工程的人员必须接受相关培训，持证上岗。
第八条医院电力设施应定期进行设备检测，确保设备运行正常。
第九条医院电力设施的维护管理应建立相应的档案记录，并定期整理。
第十条医院应加强对电气设施的安全宣传教育工作，提高员工对电气安全的认识。
第二章医院电气设施建设第十一条医院电气设施建设应符合国家规定的建设要求和技术标准。
第十二条医院电气设施建设应编制施工图纸，经验收合格后方可投入使用。
第十三条医院电气设施建设应选用符合国家标准的设备材料。
第十四条医院电气设施建设过程中，应加强施工安全管理，确保施工过程安全。
第十五条医院电气设施建设后应进行验收，设备运行正常方可投入使用。
第十六条医院电气设施建设完成后，应编制建设档案，做好设备、资料的归档工作。
第十七条医院电气设施建设完成后，应加强设备保养和维护，确保设备的长期稳定运行。
第十八条医院电气设施建设后，应对设备进行定期检测和维护，确保设备运行正常。
第三章医院电气设施维护管理第十九条医院应建立健全的电气设备维护管理制度，确保设备安全、可靠运行。
第二十条医院电气设施维护管理应根据设备的不同类型、等级，制定相应的维护计划。
第二十一条医院电气设施维护管理应落实到具体责任部门和人员，明确维护任务和要求。
第二十二条医院电气设施维护管理应定期检查设备，发现问题及时处理，确保设备正常运行。
第二十三条医院电气设施维护管理应做好维护记录，及时整理、归档。
8 电气8.1 一般规定8.1.1 医院的医疗场所应分为：0类医疗场所：不使用医疗电气设备的接触部件的医疗场所。
1类医疗场所：医疗电气设备的接触部件需要与患者体表、体内（除2类医疗场所所述部位以外）接触的医疗场所。
2类医疗场所：医疗电气设备的接触部件需要与患者体内（主要指心脏或接近心脏部位）接触以及电源中断危及患者生命的医疗场所。
8.1.2 医疗用房所对应医疗场所的分类见表8.1.2。
8.1.3 医疗用房内禁止采用TN-C接地系统。
8.2 电源8.2.1 应根据医疗场所的分类进行供配电系统设计。
8.2.2 医疗场所配电系统的设计，应便于电源从主电网自动切换到应急电源系统。
8.2.3 需要采用净化电源设备的科室，宜采用单元净化系统，满足工艺及设备条件。
8.2.4 放射科大型医疗设备的电源，应由变电所单独供电。
8.2.5 放射科、核医学科、功能检查科、检验科等部门的医疗设备电源，应分别设置切断电源的隔离电器。
8.2.6 大型医疗设备的电源系统，应满足设备对电源压降的要求。

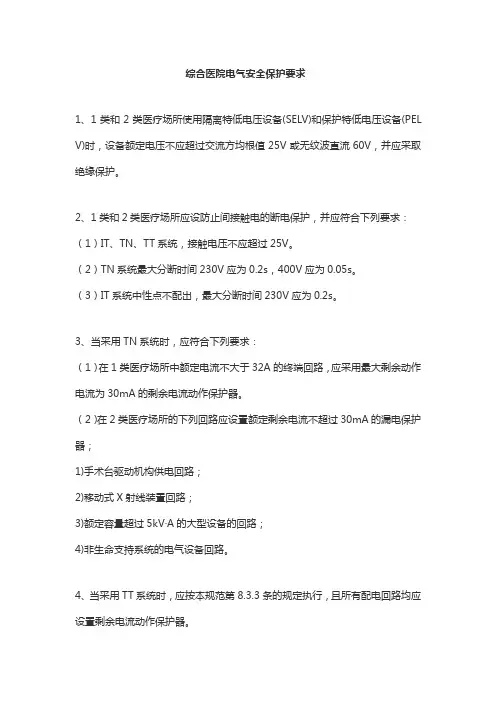

8.3 安全保护8.3.1 1类和2类医疗场所的使用SELV和PELV时，设备额定电压不应超过交流25V或者直流60V，并应采取绝缘保护。
8.3.2 1类和2类医疗场所必须设防止间接触电的断电保护，并符合下列要求：1IT、TN、TT系统，接触电压Ｕ不应超过25V。
2TN系统最大分断时间230V为0.2s，400V为0.05s。
3IT系统中性点不配出，最大分断时间230V为0.2s。
8.3.3 TN系统在2类医疗场所区域内采用额定剩余电流不超过30mＡ的，RCD仅用在以下回路中：1手术台供电回路。
2X射线装置回路。
3额定容量超过５kVA的大型设备的回路。
4非生命支持系统的电气设备回路。
8.3.4 TT系统在1类医疗场所和2类医疗场所采用8.3.3条TN系统的要求，而且必须采用RCD。
8.3.5 2类医疗场所中，维持患者生命，外科手术和其他位于患者周围的电气装置均应采用医用IT系统（不包括8.3.4所列电气装置）。
配电室招标要求1.1 设计依据1.1.1 《建筑物防雷设计规范》GB50057-20101.1.2 《20kV 及以下变电所设计规范》GB50053-20131.1.3 《电力工程电缆设计规范》GB50217-20071.1.4 《低压配电设计规范》GB50054-20111.1.5 《民用建筑电气设计规范》JGJ16-20081.1.6 《医疗建筑电气设计规范》JGJ 312-20131.1.7 《通用用电设备配电设计规范》GB50055-20111.1.8 《供配电系统设计规范》GB 50052-20091.1.9 其它相关的国家与行业及地方现行有关规范、规定及标准。
1.2招标范围门诊医技楼配电室 10/0.4kV 变配电系统；低压系统设备安装及调试。
1.3 配电室变压器共采用 4 台户内型干式变压器，接线为Dyn11。
变压器容量选择、负载率及供电范围如下表：1.4 供电电源1.4.1. 10kV 电源由病房楼高压开关站引来 4 路 10kV 电源。
其中变压器 1TA 引自病房楼变压器出线柜（06#柜）；变压器 2TA 引自病房楼变压器出线柜（08# 柜）；变压器 3TA 引自病房楼变压器出线柜（07#柜）；变压器4TA 引自病房楼变压器出线柜（05#柜）。
1.4.2. 应急电源1）柴油发电机本工程由病房楼柴油发电机房引来一路电源作为第三路电源。
当 2 路10kV 市电停电、缺相、电压或频率超出范围，或同一组两台变压器同时故障时，从低压配电进线柜进线开关前端处取柴油发电机的延时启动信号，至柴油发电机房，信号延时 0~10s（可调）自动启动柴油发电机，达到额定转速、电压、频率后，投入额定负载运行。
当市电恢复 30~60S（可调）后，自动切换市电供电，柴油发电机组经冷却延时后，自动停机。
柴油发电机应急电源与正常电源之间必须采取防止并列运行的措施。
2） EPS：应急照明采用相对集中的EPS作为备用电源，要求电源切换时间小于5秒。
医院建筑电气设计说明医院建筑电气设计说明1.工程概况:1.1简介: 本工程为妇幼保健院综合病房楼。
基地位于######，本工程地上16层，地下1层；总建筑面积44568m2，主楼建筑高度65m，为一类高层建筑。
本工程地下一层为车库、设备机房等；防火分类为II类；一层为新建筑主入口，布置有出入院办理、集中办公，并设有消防控制室。
1.2建筑与结构形式:本楼除楼梯间、电气间、弱电间、设备间、制冷机房、车库、库房、水泵房、新风机房、空调机房、电梯机房等用房不吊顶外，其它部分全部吊顶。
具体部位应以建筑专业要求为准。
本工程主楼部分采用框架-剪力墙结构形式，裙房部分采用框架结构形式；主楼为桩阀基础，裙房部分为阀板基础。
全部楼板均采用现浇钢筋混凝土楼板。
本楼配电所、水泵房、制冷机房控制室、弱电进线间、地下室电气间、弱电间的地坪，高于同层地坪150mm及以上或设防水门槛, 地上电气间、弱电间应设防水门槛，以防止地面水的侵入，《建筑电气工程施工质量验收规范》GB 50303-2002《民用建筑设计通则》 GB 50352-2005《建筑设计防火规范》 GB 50016-2014《建筑工程设计文件编制深度规定》(建设部2008年版)《2007全国民用建筑工程设计技术措施节能专篇》(电气分册)《安全防范工程技术规范》 GB 50348-2004 《入侵报警系统工程设计规范》 GB 50394-2007 《视频安防系统工程设计规范》 GB 50395-2007 《出入口控制系统工程设计规范》GB 50396-2007《综合布线系统工程设计规范》GB 50311-2007 《电子会议系统工程设计规范》GB50799-2012 《电子信息系统机房设计规范》GB50174-2008 《公共广播系统工程技术规范》GB50526-2010 《综合医院建筑设计规范》GB50139-2014《医疗建筑电气设计规范》JGJ312-2013《医院洁净手术部建筑技术规范》GB 50333-2013《公共建筑节能设计标准》GB 50189-2015 《电气火灾监控系统》GB 14278-2005《火灾自动报警系统设计规范》GB50116-2013其它相关的国家与行业现行有关规范、规定及标准3.2 参考建设单位针对本楼所提供的设计要求和书面答复意见内容。
8 电气
8.1 一般规定
8.1.1 医院的医疗场所应分为：
0类医疗场所：不使用医疗电气设备的接触部件的医疗场所。
1类医疗场所：医疗电气设备的接触部件需要与患者体表、体内（除2类医疗场所所述部位以外）接触的医疗场所。
2类医疗场所：医疗电气设备的接触部件需要与患者体内（主要指心脏或接近心脏部位）接触以及电源中断危及患者生命的医疗场所。
8.1.3 医疗用房内禁止采用TN-C接地系统。
8.2 电源
8.2.1 应根据医疗场所的分类进行供配电系统设计。
8.2.2 医疗场所配电系统的设计，应便于电源从主电网自动切换到应急电源系统。
8.2.3 需要采用净化电源设备的科室，宜采用单元净化系统，满足工艺及设备条件。
8.2.4 放射科大型医疗设备的电源，应由变电所单独供电。
8.2.5 放射科、核医学科、功能检查科、检验科等部门的医疗设
备电源，应分别设置切断电源的隔离电器。
8.2.6 大型医疗设备的电源系统，应满足设备对电源压降的要求。
8.3 安全保护
8.3.1 1类和2类医疗场所的使用SELV和PELV时，设备额定电压不应超过交流25V或者直流60V，并应采取绝缘保护。
8.3.2 1类和2类医疗场所必须设防止间接触电的断电保护，并符合下列要求：
1 IT、TN、TT系统，接触电压Ｕ不应超过25V。
2 TN系统最大分断时间230V为0.2s，400V为0.05s。
3 IT系统中性点不配出，最大分断时间230V为0.2s。
8.3.3 TN系统在2类医疗场所区域内采用额定剩余电流不超过30mＡ的，RCD仅用在以下回路中：
1手术台供电回路。
2 X射线装置回路。
3额定容量超过５kVA的大型设备的回路。
4非生命支持系统的电气设备回路。
8.3.4 TT系统在1类医疗场所和2类医疗场所采用8.3.3条TN系统的要求，而且必须采用RCD。
8.3.5 2类医疗场所中，维持患者生命，外科手术和其他位于患者周围的电气装置均应采用医用IT系统（不包括8.3.4所列电气装置）。
多个功能相同的房间，至少安装一个医用IT系统。
医用IT系统必须配置绝缘监视器。
并具有如下要求：
1交流内阻≥100KΩ。
2测量电压不超过直流25V。
3测试电流，故障条件下峰值应不大于1mA。
4当电阻减少到50 kΩ时能够显示,并备有试验设施。
5每一个医疗IT系统，具有显示工作状态的信号灯。
声光警
报装
置，应安装在便于永久性监视的场所。
6隔离变压器需设置过载和高温的监控。
8.3.6 为使“患者环境”内的下列装置达到等电位，在1类、2类医疗场所的“患者环境”内应设置辅助医用等电位联结母排，等电位连线将下列装置与等电位母排联结。
1保护线
2外部导电部分
3电磁干扰隔离板
4与导电板的联结部分
5隔离变压器的金属外壳
8.3.7 在2类医疗场所内，电源插座的保护线与安装设备或外露导电部分和等电位母排之间导体的电阻（包括连接部分的电阻）不应超过0.2Ω。
8.3.8 辅助医用等电位母排应安装在医疗场所的附近，靠近配电屏或在配电屏中。
便于为8.3.6条所述装置提供辅助医用等电位联结。
这样的联结应该明显可见，同时可以独立断开。
8.4 电气设备的选择与安装
8.4.1 医用IT系统隔离变压器
1 医用IT系统通常采用单相变压器，其额定容量不应低于
0.5kVA，且不超过8kVA。
2隔离变压器应尽量靠近医疗场所，并采取措施防止人的无意接触。
3隔离变压器二次侧的额定电压不应超过250V。
4当隔离变压器处于额定电压和额定频率下空载运行时，流向外壳或大地的漏电流不应超过0.5mA。
8.4.2 １类医疗场所和２类医疗场所需要安装剩余电流保护器
时，应仅选择Ａ型或Ｂ型脱扣器。
8.4.3 2类医疗场所每个终端回路均应设置短路与过负荷保护，但医用IT系统变压器的一次侧与二次侧禁止使用过负荷保护。
8.4.4 2类医疗场所内，医用IT系统二次侧各终端回路应设置双级保护电器。
在患者治疗环境应配置至少两个独立回路供电的多个插座。
每组插座回路，应独立设置短路保护，有条件的可独立设置过载报警。
医用IT系统插座应有固定而明显的标志。
8.4.5 1类医疗场所和2类医疗场所内，至少提供两个不同电源的照明回路。
8.4.6 电气装置与医疗气体释放口的安装距离不得少于0.2m。
8.4.7 防火保护
1 医疗场所电气装置的防火保护应执行国家相关规范。
2 医疗场所应急系统的电源、控制缆线宜采用无卤低烟阻燃型
或矿物绝缘型。
3 如设置防火漏电保护器，宜采用可调节型。
8.5 应急电源系统
8.5.1 应急电源的类别见表8.5.1。
1类和2类医疗场所内，任一导体上的电压下降值高于标准电压10%时, 应急电源应自动启动。
8.5.2 医疗场所应急电源的种类：
1切换时间≤0.5s的电源：
专用安全电源恢复供给时间不得>0.5s，主要应用在维持手术室照明和重要的医疗设备工作。
2切换时间≤15s的电源
当导体上的电压降至10%电源电压额定值且持续时间大于3s 时，设备在15s内可以连接到能维持24小时的供电安全电源。
3切换时间>15s的电源
电源故障时，可通过自动或手动切换到能持续供电至少3-24h 的安全电源。
8.5.3 应急照明系统切换时间不超过15s。
对下列场所应提供必要的最低照度。
1疏散通道以及出口指示照明。
2应急电源以及正常电源的配电装置及其控制装置所在场所。
3重要的房间，每个房间至少有一个由安全电源供电的灯具。
4在1类医疗场所每个房间至少有一个由安全电源供电的灯具。
5在2类医疗场所电源至少能提供50%的亮度。
8.6 照明设计
8.6.1 医疗建筑的照明设计执行国家相关规范,满足绿色照明要求。
8.6.2 医疗建筑医疗用房应采用高显色照明光源，显色指数≥80。
宜采用带电子镇流器的三基色荧光灯。
8.6.3 医疗建筑的照明系统采用荧光灯时应对系统的谐波进行校验,满足国家相关标准。
8.6.4 病房照明宜采用间接型灯具或反射式照明。
床头宜设置局部照明，一床一灯，床头控制。
8.6.5 护理单元走道、诊室、治疗、观察、病房等处灯具，应避免对卧床患者产生眩光，宜采用漫反射灯具。
8.6.6 护理单元走道和病房应设“夜间照明”，床头部位照度不应大于0.1lx，儿科病房不应大于1lx。
8.6.7 需要观察患者的 x线诊断室、加速器治疗室、核医学扫描室和γ照相机室、手术室等用房，应设防止误入的红色信号灯，其电源应与机组连通。
8.7 防雷、接地与电磁兼容
8.7.1 医疗建筑防雷设计应按国家相关的设计规程、规范执行。
8.7.2 医疗建筑应采用防雷接地及电力系统共用接地系统。
8.7.3 医院建筑所有电气设备应满足相关的电磁兼容（EMC）的要求，应符合有关电磁兼容标准。
