空调风系统设计的一般原则

/zykt/2/2.1.html第8章空调系统风道设计§8.1风道设计的基本知识一、道的布置原则风道布置直接与工艺、土建、电气、给排水等专业关系密切，应相互配合、协调一致。

1．空调系统的风道在布置时应考虑使用的灵活性。

2．风道的布置应符合工艺和气流组织的要求。

3．风道的布置应力求顺直，避免复杂的局部管件。

4．风管上应设置必要的调节和测量装置（如阀门、压力表、温度计、风量测定孔、采样孔等）或预留安装测量装置的接口。

5．风道布置应最大限度地满足工艺需要，并且不妨碍生产操作。

6．风道布置应在满足气流组织要求的基础上，达到美观、实用的原则。

二、管材料的选择用作风管的材料有薄钢板、硬聚氯乙烯塑料板、玻璃钢板、胶合板、铝板、砖及混凝土等。

需要经常移动的风管—大多采用柔性材料制成各种软管，如塑料软管、金属软管、橡胶软管等。

薄钢板有普通薄钢板和镀锌薄钢板两种，厚度一般为0.5~1.5m m 左右。

对于有防腐要求的空调工程，可采用硬聚氯乙烯塑料板或玻璃钢板制作的风管。

硬聚氯乙烯塑料板表面光滑，制作方便，但不耐高温，也不耐寒，在热辐射作用下容易脆裂。

所以，仅限于室内应用，且流体温度不可超过-10~+60℃。

以砖、混凝土等材料制作风管，主要用于与建筑、结构相配合的场合。

为了减少阻力、降低噪声，可采用降低管内流速、在风管内壁衬贴吸声材料等技术措施。

三、风管断面形状的选择风管断面形状：圆形断面的风管—强度大、阻力小、消耗材料少，但加工工艺比较复杂，占用空间多，布置时难以与建筑、结构配合，常用于高速送风的空调系统；矩形断面的风管—易加工、好布置，能充分利用建筑空间，弯头、三通等部件的尺寸较圆形风管的部件小。

为了节省建筑空间，布置美观，一般民用建筑空调系统送、回风管道的断面形状均以矩形为宜。

常用矩形风管的规格如下表所示。

为了减少系统阻力，进行风道设计时，矩形风管的高宽比宜小于6，最大不应超过10。

表8-1矩形风管规格§8.2风道设计的基本任务进行风道设计时应统筹考虑经济、实用两条基本原则。

建筑装饰工程空调系统的规范要求和设计原则随着科技的进步和人们对舒适生活需求的增加，建筑装饰工程空调系统的规范要求和设计原则也变得越来越重要。

本文将介绍建筑装饰工程空调系统的规范要求和设计原则，以帮助读者了解如何设计和规划一个高效、可靠且符合标准的空调系统。

一、规范要求1. 国家标准和法规要求任何一个建筑装饰工程空调系统的设计都必须符合国家相关标准和法规的要求。

例如，空调系统的制冷剂需要符合环保要求，空调设备的电气安全需要符合国家电器安全标准等。

设计师和工程师在设计过程中必须详细了解和遵守相关法规，确保系统的合法性和安全性。

2. 节能环保要求现代社会对能源的利用越来越重视，建筑装饰工程空调系统设计也要遵循节能环保的原则。

例如，通过合理选择制冷设备、优化管道布局、使用高效节能的控制设备等方式来减少能源消耗和碳排放。

此外，可以利用太阳能和地源热泵等可再生能源来供应空调系统的能量需求，以减少对传统能源的依赖。

3. 舒适性要求空调系统的一个重要目标是提供舒适的室内环境。

因此，在设计过程中需要注意室内空气质量、温度和湿度的控制。

合理选择通风设备、调节供冷供暖设备以及设置湿度控制装置等措施可以提高空调系统的舒适性。

二、设计原则1. 系统整体设计原则一个优秀的空调系统设计需要从整体上考虑建筑的特点和使用需求。

设计师应该了解建筑的朝向、周围环境、使用功能等因素，以便合理选择空调设备、管道布局和控制方式。

2. 设备选型原则合理选择空调设备是一个成功设计的重要方面。

设计师应根据建筑的用途和负荷需求来选择适当的空调设备。

同时，设备的质量、性能和维护便捷性也是选型的重要考虑因素。

3. 空气流动设计原则在设计空调系统时，合理的空气流动设计可以提高系统的运行效率和舒适性。

需要考虑到室内空气的循环、过滤和分布，以保证空气质量和温度湿度的均匀分布。

4. 控制系统设计原则一个好的控制系统可以实现对空调系统的高效控制和管理。

在设计空调系统时，应根据需求选择适当的控制方式，并合理布局控制装置和传感器，确保系统的稳定性和响应能力。

通风空调设计中风道系统的设计原则摘要：风道的合理设计，可降低通风空调系统噪声。

合理选择风机，可有效降低运行费用，以达到整个系统运行经济性提高运行效果。

关键词：风道系统；风道阻力；风道设计引言通风空调系统基本上可以满足各使用功能区域噪声标准的要求。

而如何做到经济、有效地降低大型公共建筑通风空调系统所产生的噪声，是当前以至今后一段相当长的时间内值得重视的研究课题，对于完善通风空调工程的设计和施工技术，减少噪声污染，构建和谐社会都具有重要的意义。

1、通风空调技术指标（1）能耗技术指标。

现代建筑的发展趋势是绿色节能。

通风空调工程做为建筑物的重要组成部分，其能源消耗水平是衡量通风空调系统质量优良的重要指标之一，也是空调系统运行中严格要求控制的一个技术指标。

在建筑中，人们利用变风量、自动温控、水量调节以及变频等技术来即时控制空调系统以消耗最少的能源来达到适宜的室内温度要求，并降低能耗水平。

（2）温度技术指标。

适宜的室内温度，是通风空调系统运行后满足建筑物内达到适宜人类居住工作环境的基本要求。

特殊情况下，设定全年固定的室内温度值，适用于少数有特殊要求的工业空调；通常情况下，冬天将空调系统温度设置到相对较高的温度，夏天将温度降低。

设定恒温的室温值方法，不但在舒适度上得不到良好的体验感，还会一定程度上造成能源浪费。

（3）新风量技术指标。

合理有效地调节通风空调系统的新风量，即有利于为室内创造一个舒适的生活工作环境，又可以大大降低空调系统的能耗水平。

新风量的大小通常与能源消耗成正比例关系。

因此，通风空调的新风量要控制在合理范围内。

空调系统的最小新风量是由室内环境的卫生要求、有害物质浓度、房间正压值以及排风量等来设定。

传统空调系统的新风量取值主要根据室内二氧化碳浓度，同时考虑温度、湿度、气味、粉尘等的影响。

现今，室内粉尘以及气味的影响相对较弱，而且还可以安装空气净化设备来达到净化室内空气的目的，这就需要在现阶段能源较为紧缺的情况下，重新确定合理的最小新风量值。

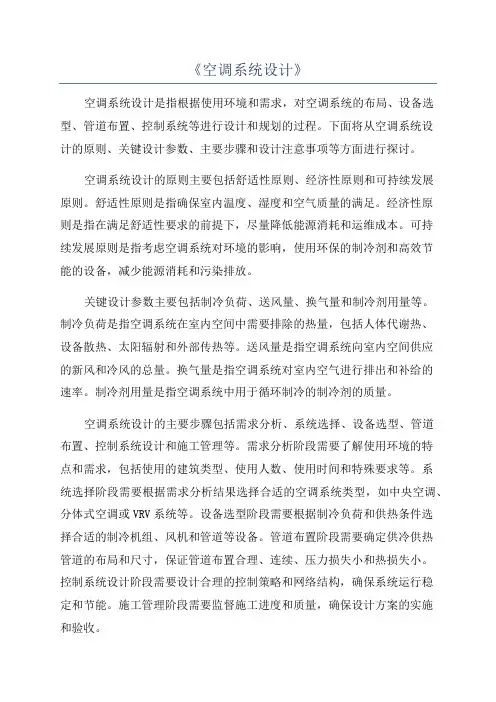

《空调系统设计》空调系统设计是指根据使用环境和需求，对空调系统的布局、设备选型、管道布置、控制系统等进行设计和规划的过程。

下面将从空调系统设计的原则、关键设计参数、主要步骤和设计注意事项等方面进行探讨。

空调系统设计的原则主要包括舒适性原则、经济性原则和可持续发展原则。

舒适性原则是指确保室内温度、湿度和空气质量的满足。

经济性原则是指在满足舒适性要求的前提下，尽量降低能源消耗和运维成本。

可持续发展原则是指考虑空调系统对环境的影响，使用环保的制冷剂和高效节能的设备，减少能源消耗和污染排放。

关键设计参数主要包括制冷负荷、送风量、换气量和制冷剂用量等。

制冷负荷是指空调系统在室内空间中需要排除的热量，包括人体代谢热、设备散热、太阳辐射和外部传热等。

送风量是指空调系统向室内空间供应的新风和冷风的总量。

换气量是指空调系统对室内空气进行排出和补给的速率。

制冷剂用量是指空调系统中用于循环制冷的制冷剂的质量。

空调系统设计的主要步骤包括需求分析、系统选择、设备选型、管道布置、控制系统设计和施工管理等。

需求分析阶段需要了解使用环境的特点和需求，包括使用的建筑类型、使用人数、使用时间和特殊要求等。

系统选择阶段需要根据需求分析结果选择合适的空调系统类型，如中央空调、分体式空调或VRV系统等。

设备选型阶段需要根据制冷负荷和供热条件选择合适的制冷机组、风机和管道等设备。

管道布置阶段需要确定供冷供热管道的布局和尺寸，保证管道布置合理、连续、压力损失小和热损失小。

控制系统设计阶段需要设计合理的控制策略和网络结构，确保系统运行稳定和节能。

施工管理阶段需要监督施工进度和质量，确保设计方案的实施和验收。

在空调系统设计过程中需注意以下几个方面。

首先，要根据使用环境和需求合理选择空调系统类型，确保运行效果和能耗满足要求。

其次，要根据制冷负荷和供热条件合理选型制冷设备和供热设备，保证系统运行效率和稳定性。

再次，要根据管道布置的要求和空间限制合理设计管道布局，减小管道压力损失和热损失。

空调系统规范要求导言：空调系统作为现代建筑中必不可少的设施之一，对于室内的温度控制和空气质量的提升起着关键作用。

为了确保空调系统的正常运行和有效使用，特制定以下规范要求。

一、设计与安装要求：1. 总体设计原则：空调系统的设计应符合建筑物的需求，并采用合理可行的工程方案。

设计过程中应充分考虑环境保护和能源节约的原则，确保系统的高效性和可持续性。

2. 设备选型和配置：在设计过程中，应根据建筑物的用途、面积、人员数量等因素，合理选择空调设备的类型、规格和数量。

设备的配置应能满足建筑物在不同季节和负荷条件下的需求。

3. 管道和风道铺设：管道和风道应按照相关标准进行布置和铺设，以确保空气流通的通畅性和均匀性。

同时，应避免管道和风道的泄漏和损坏，确保系统的正常运行。

4. 安装施工要求：安装过程中应严格按照相关规范和要求进行，确保设备的固定稳定和连接密封。

施工单位应具备相应的资质，施工人员应经过专业培训，具备相关操作技能。

二、运行与维护要求：1. 运行监控系统：空调系统应配置运行监控系统，实时监测设备的运行状态和性能参数。

系统应能够自动报警并提供相应的处理措施，以确保设备的安全运行和故障排除。

2. 定期检查和维护：定期检查和维护是确保空调系统正常运行的重要措施。

包括清洁设备、更换滤芯、检查管道和风道、检测电气元件等。

维护工作应由专业的维护人员进行，确保操作规范和安全。

3. 能源管理和节能措施：空调系统应具备能源管理功能和节能措施，通过合理运行和调整系统参数，降低能耗和运行成本。

可采用定时开关、自动调温、流程控制等方式，优化系统运行效率。

4. 空气质量控制：空调系统应具备空气质量控制功能，通过过滤、除湿、新风等措施，保障室内空气的清洁和舒适。

同时，应定期检测和监测室内空气质量，确保符合相关标准和要求。

三、安全与应急管理要求：1. 安全防护措施：空调系统的设计和安装应考虑到安全防护的需求，包括电气安全、防火、防爆、防震等方面。

暖通空调系统通风系统设计规范要求暖通空调系统通风系统设计规范要求旨在确保建筑物内的空气质量和热舒适度达到最佳水平。

本文将介绍暖通空调系统和通风系统的设计要求，并探讨如何满足这些规范，以确保建筑物内的舒适环境。

一、总体设计要求1.1 人员需求：根据建筑物的使用类型和最大人员容量，确定暖通空调系统和通风系统的负荷需求。

1.2 空气质量要求：确保在建筑物内提供新鲜空气，并控制污染物浓度在允许范围内，以保证人员的健康和舒适。

1.3 能源效率要求：优化系统设计，提高能源利用效率，减少能耗和运行成本。

1.4 空调调节要求：确保建筑物内的温度和湿度在指定范围内，并满足不同季节和不同空间的变化需求。

二、暖通空调系统设计要求2.1 设备选择：选择适当的暖通空调设备，包括空调机组、冷却塔、冷却水泵等，以满足负荷需求和能效要求。

2.2 空调供气系统：设计合理的供气系统，包括送风管道、回风管道和排风管道，确保空气流通畅通、分布均匀。

2.3 温控系统：选择合适的温控设备和传感器，实现室内温度的控制和调节，以确保舒适的热环境。

2.4 湿度控制：根据需求选择湿度控制设备，确保室内湿度处于合适的范围。

2.5 空调末端设备：合理布置空调末端设备，如室内机组、风口和风阀等，以实现局部温度和湿度的调节。

三、通风系统设计要求3.1 新风换气：根据建筑物类型和人员容量，确定合理的新风量，并安装合适的新风机组和风管以实现新风换气。

3.2 排风系统：设计适当的排风系统，包括排风机组、排风口和排风管道，以排除室内污浊空气和异味。

3.3 烟气排放：对于特定类型建筑物，如厨房和实验室，需设计专门的烟气排放系统，以排除烟雾和有害气体。

3.4 音量控制：对于噪声敏感区域，如办公室和会议室，应设计降噪措施，确保室内噪声不超过规定限值。

3.5 过滤系统：安装过滤设备，如空气过滤器和粉尘收集器，以去除空气中的颗粒物和污染物，提高室内空气质量。

四、其它要求4.1 消防安全：根据消防安全规范，设计和安装适当的消防设备和通风系统，以确保火灾时的人员疏散和烟气排放。

空调工程方案设计规范标准一、前言现代化的办公、居住和生产环境需要良好的空气质量和温度控制条件。

空调系统作为保障室内舒适度的重要设施，在设计和施工中需要遵循一定的规范和标准，以确保其安全、高效和可靠运行。

本文将对空调工程的方案设计规范标准进行详细阐述，以便广大设计师和施工人员参考和遵循。

二、空调系统设计规范1. 设计依据：空调系统的设计应根据建筑物的功能、使用要求、环境条件和能源供应等因素进行综合分析和论证。

设计依据应包括建筑物的用途、建筑结构、尺寸、朝向、玻璃幕墙面积、局部气候条件、周边环境和能源条件等。

2. 设计标准：空调系统的设计应符合国家和地方相关的建筑设计标准和规范，包括建筑设计规范、暖通空调设计规范、节能规范等。

3. 设计原则：空调系统的设计应遵循安全、高效、经济、可靠的原则，兼顾舒适度、环保和节能等要求。

4. 设计参数：在设计空调系统时，需对制冷量、制热量、通风量、送风温度、回风温度、系统静压、管道直径和长度等参数进行计算和确定。

5. 设计要求：空调系统的设计应满足室内舒适度要求，包括控制温度、湿度、新风量等方面的要求；同时还应满足节能、环保、易于维护和管理等方面的要求。

6. 设计图纸：设计人员应编制清晰、详细的设计图纸和说明，包括系统布局图、剖面图、立面图、管道布置图、设备布置图、电气布置图等。

7. 设计计算：设计人员应进行系统的热负荷、风量、管道、电气负荷等计算，以确保系统的运行稳定和高效。

8. 设计检验：对设计方案进行专业的审查和评估，以保证系统设计的合理性和可行性。

三、空调系统施工规范1. 施工准备：在进行空调系统施工前，需做好周边环境的清理、保护、隔离和安全检查。

2. 施工材料：施工材料应符合国家和地方相关的质量标准和规范，应由正规的生产厂家提供，并应进行质量鉴定和检验。

3. 施工工艺：施工人员应按照设计图纸和说明进行施工，应做好材料的搬运、切割、连接、安装、固定、调试等工作。

中央空调系统设计要点（标准版）一、概述中央空调系统是现代建筑中不可或缺的重要组成部分，它为人们提供舒适、健康、环保的室内环境。

随着我国经济的快速发展和人们生活水平的提高，中央空调系统在各类建筑中的应用越来越广泛。

本文主要针对中央空调系统的设计要点进行详细阐述，以期为设计师和工程师提供参考。

二、设计原则1.节能环保：在设计中央空调系统时，应充分考虑节能环保要求，选用高效节能的设备，降低能耗，减少对环境的污染。

2.实用性：中央空调系统设计应充分考虑建筑物的实际需求，确保系统稳定、可靠、安全地运行。

3.经济性：在满足使用需求的前提下，合理选择设备和材料，力求降低投资和运行成本。

4.灵活性：中央空调系统设计应具有一定的灵活性，以满足建筑物在使用过程中可能出现的变更需求。

5.可靠性：选用高品质的设备和材料，确保系统长期稳定运行，降低故障率。

三、设计要点1.空调负荷计算空调负荷计算是中央空调系统设计的基础，应充分考虑建筑物所在地区的气候特点、建筑物的朝向、围护结构、使用功能等因素。

计算负荷时，应准确把握室内外设计参数，如室内温度、湿度、新风量等。

2.系统选型根据建筑物的使用需求和负荷计算结果，选择合适的中央空调系统类型。

常见的系统类型有：冷水机组、风冷热泵、水源热泵、多联机等。

在选择系统类型时，应充分考虑建筑物的特点、投资预算、运行成本等因素。

3.设备选型与布置（1）冷水机组：根据负荷计算结果，选择合适的水冷或风冷冷水机组。

冷水机组的能效比（COP）是评价其节能性能的重要指标。

（2）水泵：选择合适的水泵，确保系统流量、扬程满足设计要求。

水泵的选型应考虑系统阻力和水泵的效率。

（3）冷却塔：根据冷却负荷选择合适的冷却塔，确保冷却效果。

冷却塔的选型应考虑冷却水的水质、环境温度等因素。

（4）风冷热泵或多联机：根据建筑物的使用需求和负荷计算结果，选择合适的风冷热泵或多联机。

设备的能效比（COP）和性能系数（SCOP）是评价其节能性能的重要指标。

空调送排风系统设计规范要求1、设有机械通风系统的房间，人员所需新风量应同时满足设计要求和规范要求。

2、规范强制要求单独设置排风系统的情况有以下五种：（1）两种或两种以上的有害物质混合后能引起燃烧或爆炸时；（2）混合后能形成毒害更大或腐蚀性的混合物、化合物时；（3）混合后易使蒸汽凝结并聚积粉尘时；（4）散发剧毒物质的房间和设备；（5）建筑物内设有储存易燃易爆物质的单独房间或有防火防爆要求的单独房间。

此外垃圾房、卫生间等有异味的房间区域及浴室（含桑拿房)等宜单独设置排风系统，整个系统不宜与其他系统有连通，包括其接室外排风口处的静压箱均不宜与其他系统共用。

3、机械送风系统进风口的位置，应符合下列要求：（1）应设在室外空气较清洁的地点；（2）应低于排风口；（3）进风口下缘距室外地坪不宜小于2m，当设在绿化带时，不宜小于1m；（4）应避免进风、排风短路。

4、厨房和卫生间全面通风换气次数不宜小于3次/h，且一般采用直流式通风。

5、考虑到北方地区冬季寒冷的气候条件，为避免厨房补送风温度过低造成室内温度过低，宜充分考虑对厨房冬季补送风做加热处理。

且为保证厨房负压状态，一般情况下补送风量宜按排风量的80%至90%考虑。

6、厨房排风管的水平段应设不小于0.02的坡度，坡向排气罩。

罩口处应有相应排油污设置措施。

7、厨房冷藏室制冷机的冷凝器即散热部分应直接向室外非空调区域排风散热。

8、电视卫星机房、弱电机房等长期不间断使用的单冷房间宜选用单冷分体空调。

9、通风与空调系统的风管，宜采用圆形、扁圆形或长、短边之比不大于4 的矩形截面，其最大长、短边之比不应超过10。

金属风管的尺寸应按外径或外边长计；非金属风管应按内径或内边长计。

10、对于风系统深化设计时，在标高及空间允许的情况下，风管尽量取方形。

通风与空调系统风管内的空气流速应符合下列要求：（1）公共建筑中干管宜取5m/s~5m/s，不应超过8m/s；支管宜取3m/s~4.5m/s，不应超过5m/s；支管上接出的分支管宜取3m/s~3.5m/s，不应超过6m/s；通风机入口宜取4m/s，不应超过5m/s；通风机出口宜取5m/s~10m/s，不应超过11m/s 。

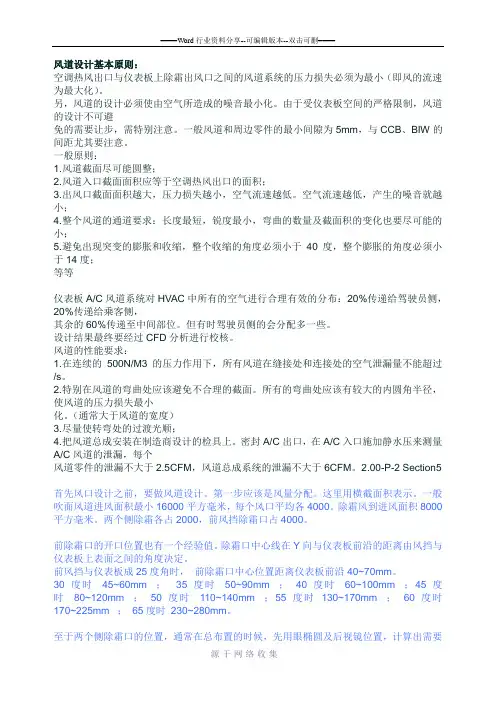

风道设计基本原则：空调热风出口与仪表板上除霜出风口之间的风道系统的压力损失必须为最小（即风的流速为最大化）。

另，风道的设计必须使由空气所造成的噪音最小化。

由于受仪表板空间的严格限制，风道的设计不可避免的需要让步，需特别注意。

一般风道和周边零件的最小间隙为5mm，与CCB、BIW的间距尤其要注意。

一般原则：1.风道截面尽可能圆整；2.风道入口截面面积应等于空调热风出口的面积；3.出风口截面面积越大，压力损失越小，空气流速越低。

空气流速越低，产生的噪音就越小；4.整个风道的通道要求：长度最短，锐度最小，弯曲的数量及截面积的变化也要尽可能的小；5.避免出现突变的膨胀和收缩，整个收缩的角度必须小于40度，整个膨胀的角度必须小于14度；等等仪表板A/C风道系统对HVAC中所有的空气进行合理有效的分布：20%传递给驾驶员侧，20%传递给乘客侧，其余的60%传递至中间部位。

但有时驾驶员侧的会分配多一些。

设计结果最终要经过CFD分析进行校核。

风道的性能要求：1.在连续的500N/M3的压力作用下，所有风道在缝接处和连接处的空气泄漏量不能超过/s。

2.特别在风道的弯曲处应该避免不合理的截面。

所有的弯曲处应该有较大的内圆角半径，使风道的压力损失最小化。

（通常大于风道的宽度）3.尽量使转弯处的过渡光顺；4.把风道总成安装在制造商设计的检具上。

密封A/C出口，在A/C入口施加静水压来测量A/C风道的泄漏，每个风道零件的泄漏不大于2.5CFM，风道总成系统的泄漏不大于6CFM。

2.00-P-2 Section5首先风口设计之前，要做风道设计。

第一步应该是风量分配。

这里用横截面积表示。

一般吹面风道进风面积最小16000平方毫米，每个风口平均各4000。

除霜风到进风面积8000平方毫米。

两个侧除霜各占2000，前风挡除霜口占4000。

前除霜口的开口位置也有一个经验值。

除霜口中心线在Y向与仪表板前沿的距离由风挡与仪表板上表面之间的角度决定。
