钻孔柱状图
单位：制图：校核：图号：外业日期：
钻孔原始记录表（一）
日期：
钻孔原始记录表（二）
钻孔原始地质编录记录表
项目（场区）名称：海南洋浦油品贸易保税库项目
注：长度单位：m；角度单位：°；真厚度=轴夹角的正弦值
记录人日期年月日检查人日期年月日
ZK××地质设计书
表1
设计孔深钻孔类别
设计方位角施工机号
设计倾角钻机类型
钻孔定位、安装通知书
表2 No
批准
按照工程设计于勘探线（或其坐标：X Y H ）布置了设计孔深米，
方位角，倾角
其它要求：
勘察组长钻机组长
水文地质组长（员）测量组长
年月日
附注：本通知书一式三份，地质组保存并通知测量组和中安
装队。

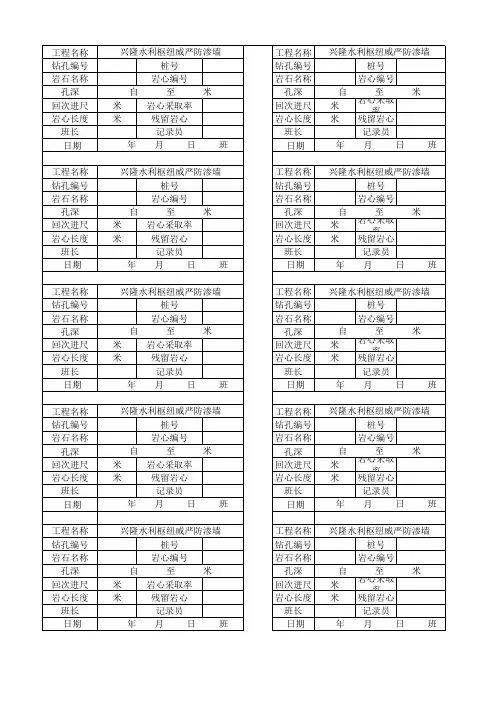

岩心牌
表3
队分队
场区孔号
孔深米至米，进尺米
残留岩心米，岩心长度米
提升回次，岩心编号及块数
年月日
记录员。
辽宁省第十地质大队项目批准钻孔定位和机械安装通知书钻孔编号孔口位置按照地质设计于勘探线（或其坐标X Y Z ）布置了，设计深度米，方位角，倾角。
其它要求：地质组长探矿组长水文组长测量组长年月日于年月日开始工作，于年月日安装完毕。
地质员机长※一式三份，施工单位、地质、大队各一份表11-2辽宁省第十地质大队×××矿区钻孔施工通知及地质技术设计机台，按照地质设计于号勘探线布置了ZK 钻孔。
现钻机已经安装完毕。
设计孔深米，开孔直径毫米、终孔直径毫米，设计倾角，设计方位角。
其它要求。
以上各项经检查符合要求，同意即行施工。

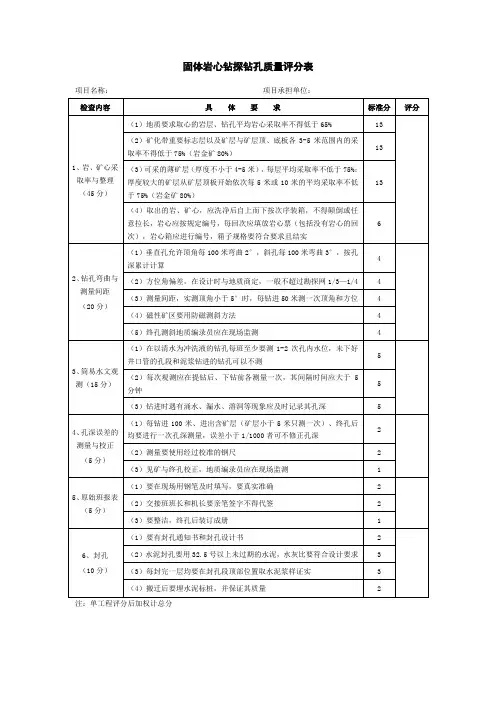

质量要求孔深（米）理想柱状图岩石名称钻进技术要求采取率：矿层分层及顶末底初回次不低于80％矿层回次不低于80％；岩层不低于70％；覆盖层孔深：每100米及见基岩、穿过主矿层、终孔后均需用钢尺丈量钻具全长。
允许误差为0.1％。
孔斜：每100米及见基岩、穿过主矿层、终孔后测一次钻孔倾角及方位角。
其倾角每百米不得超过±2度。
原始记录：班报表用钢笔在现场逐项填写，要做到及时、准确、详细和整洁。
岩心洗净按次序排列并置放于岩心箱内，不得颠倒。
凡长度大于5厘米的岩心均须编号。
岩心票用铅笔填写。
水文：其它：要特别注意岩心摆放顺序及岩心箱编号地质员：技术负责：机长：年月日※一式三份，施工单位、地质、大队各一份表11-3辽宁省第十地质大队矿区ZK钻孔地质技术设计书设计孔深：m 钻孔类别：普查设计方位角：施工机号：设计倾角：钻机类型：XY4孔深(m) 理想柱状图岩矿石名称及地质描述质量要求钻进技术措施岩心、班报表采取率弯曲度、孔深测量水文、封孔及其它1 2 3 4 5 6 7 81、每100m允许弯曲2度，按孔深累计计算；2、每钻进100m测量一次顶角和方位；3、终孔测斜地质编录员需在现场监测。
4、每钻进100m、进出含矿层．终孔后均要进行孔深测量。
5、使用经过校正的钢尺；6、见矿与终孔校正，地质员需在现场监测。
XXXX地质勘查有限公司矿区ZK钻孔定位和机械安装通知书批准按照地质设计，于勘探线（或其坐标X=Y= Z= ）布置了ZK ，设计深度米，方位角度，倾角。
其它要求：按设计要求施工地质组长（员）：甲方代表：水文地质组长（员）：机长：年月日于年月日开始工作，于年月日安装完毕。
安装队长（机长）：XXXX地质勘查有限公司矿区ZK钻孔开孔检查验收单XXXX地质勘查有限公司钻探工程施工通知书矿区名称：按照地质勘探设计书于真正的坐标：X=未按照地质勘探设计书假定的Y= Z=地点布置了ZK工程规格：终孔孔径75mm方位角：倾角：深度：其他：按设计要求施工以上各项，已经我们检查，同意即行施工。
甲方代表：地质：机长：年月日XXXX地质勘查有限公司矿区孔见矿预告通知书预计见孔深和顶底板情况：采取（矿）心注意事项：地质员：地质组长：机长：年月日实际见矿孔深：自米至米止，矿层厚度为米。
地质员：机长：年月日XXXX地质勘查有限公司矿区探矿工程变更任务通知书No批准于年月日施工的原定米，现需变更原因：机长：项目负责：年月日XXXX地质勘查有限公司矿区补采矿心通知书No于年月日施工的钻孔，需从至米采取补采矿心措施，立即（终孔后）进行。
补采矿心原因注意事项：补采具体要求：地质员：项目负责：探矿组长：矿山监理：年月日附注：本通知书一式二份，地质组存并通知机台。
XXXX地质勘查有限公司钻孔临时停钻通知书（1）ZK 钻孔现钻进深度，因现次定停钻整顿，直到整改达到地质人员认可后，才能继续施工。
地质员(组长)：机(班) 长：日期:XXXX地质勘查有限公司钻孔终孔通知书（1）ZK 钻孔位于矿区查勘探线上，于年月日开始钻进，年月日停止钻进。
根据精确测量，终孔深度为米，终孔直径毫米（设计深度米，终孔直径毫米）。
（2）孔口坐标：X= ；Y= ；Z=（3）钻孔目的及其完成和程度：（4）钻孔弯曲测量、岩矿心采取率、孔深检查及简易水文地质观测的情况：（5）钻孔结束的原因：（6）封孔的方法：以上各项经我们检查无误。

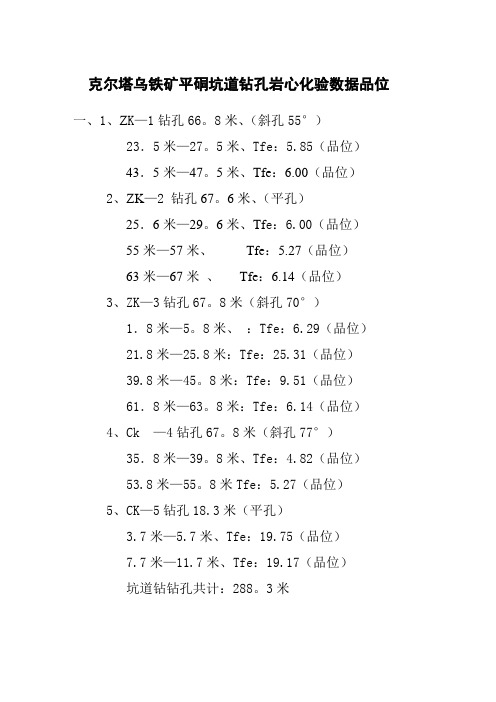

克尔塔乌铁矿平硐坑道钻孔岩心化验数据品位一、1、Z K—1钻孔66。
8米、（斜孔55°）23．5米—27。
5米、Tfe：5.85（品位）43．5米—47。
5米、Tfe：6.00（品位）2、ZK—2钻孔67。
6米、（平孔）25．6米—29。
6米、Tf e：6.00（品位）55米—57米、Tfe：5.27（品位）63米—67米、Tfe：6.14（品位）3、ZK—3钻孔67。
8米（斜孔70°）1．8米—5。
8米、：Tfe：6.29（品位）21.8米—25.8米：Tfe：25.31（品位）39.8米—45。
8米：Tfe：9.51（品位）61．8米—63。
8米：Tfe：6.14（品位）4、Ck —4钻孔67。
8米（斜孔77°）35．8米—39。
8米、Tfe：4.82（品位）53.8米—55。
8米Tfe：5.27（品位）5、CK—5钻孔18.3米（平孔）3.7米—5.7米、Tfe：19.75（品位）7.7米—11.7米、Tfe：19.17（品位）坑道钻钻孔共计：288。
3米二、2010年地表钻、钻孔情况及化验情况表1，Zk01号钻孔7号勘查计154。
7米或 150。
873．4米—100。
8米、Tfe：1.4—2（品位）102．8米—104。
8米Tfe：25.4（品位）104．8米—106。
8米Tfe：23.12（品位）106．8米—108。
8米Tfe：24.65（品位）108.8米—109.5米 Tfe：27.18（品位）109.5米—154.7米、几个品位不等（计6。
7米有20多的品位）2、Zk02号钻孔、4号勘查线计145，45米或143、 35102．5米—104。
5米Tfe、32.85（品位）104.5米—106.5米、Tfe、44.65（品位）106.5米—108.5米、Tfe、30.7（品位）108.5米—143.35米、1—11.1（品位）不等（计6米有30多的品位）3、Zk03号钻孔、4号勘査线、计270.2米或 270。

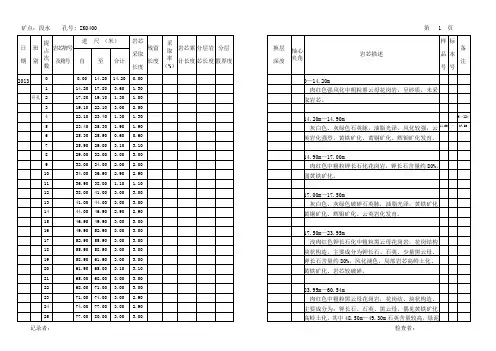

日期班别提占次数岩芯牌号及箱号进尺（米）岩芯采取长度残留长度采取率（%）岩芯累计长度分层岩芯长度分层假厚度换层深度轴心夹角岩芯描述样品号标本号备注自至合计2013 00.00 14.20 14.20 0.00 0—14.20m114.20 17.80 3.60 1.30 肉红色强风化中粗粒黑云母花岗岩，呈砂质，未采开孔217.80 19.10 1.30 1.00 取岩芯。
319.10 22.10 3.00 2.50422.10 23.40 1.30 1.30 14.20m—14.90m H—124 523.40 25.30 1.90 1.90 灰白色、灰绿色石英脉，油脂光泽、风化较强，云14.20 —17.50 625.30 25.90 0.60 0.60 英岩化强烈，黄铁矿化、黄铜矿化、辉钼矿化发育。
725.90 29.00 3.10 3.10829.00 32.00 3.00 3.00 14.90m—17.00m932.00 34.00 2.00 2.00 肉红色中粗粒钾长石化花岗岩，钾长石含量约80%，1034.00 36.90 2.90 2.90 弱黄铁矿化。
1136.90 38.00 1.10 1.101238.00 41.00 3.00 3.00 17.00m—17.50m1341.00 44.00 3.00 3.00 灰白色、灰绿色破碎石英脉，油脂光泽，黄铁矿化1444.00 46.90 2.90 2.90 黄铜矿化、辉钼矿化、云英岩化发育。
1546.90 49.90 3.00 3.001649.90 52.90 3.00 3.00 17.50m—23.95m1752.90 55.90 3.00 3.00 浅肉红色钾长石化中粗粒黑云母花岗岩，花岗结构1855.90 58.90 3.00 3.00 块状构造，主要成分为钾长石、石英、少量黑云母、1958.90 61.90 3.00 3.00 钾长石含量约80%，风化褪色，局部岩芯高岭土化、2061.90 65.00 3.10 3.10 黄铁矿化、岩芯较破碎。
