关于电动机绝缘电阻

电动机的绝缘电阻电动机是现代工业中最常见的动力设备之一，广泛应用于机械、电子、冶金、石化、航空、航天等各个领域。

电动机的性能稳定性和寿命长短，关键在于绝缘的质量。

绝缘电阻是评价电机绝缘性能的一个重要指标，本文将从绝缘电阻的定义、测量方法、影响因素及维护保养等方面进行探讨。

一、绝缘电阻的定义绝缘电阻是指电器设备绝缘材料对电流的阻碍作用。

当两个导体之间的绝缘材料的电阻越大，就越难通过电流，绝缘性能也就越好。

绝缘电阻的计量单位为欧姆（Ω），通常使用兆欧姆（MΩ）作为电机绝缘电阻的计量单位。

二、绝缘电阻的测量方法电机绝缘电阻的测量方法有直流电阻法、交流电阻法和高压绝缘电阻测量法。

1. 直流电阻法直流电阻法是电机绝缘电阻测量的一种常用方法，其原理是在直流电压下，通过绝缘材料的电流与电压的比值来计算绝缘电阻。

直流电阻法需要使用特殊的测试仪器，如万用表或绝缘电阻测试仪。

2. 交流电阻法交流电阻法是通过交流电压来测量电机绝缘电阻的一种方法。

它的原理是在交流电压下，通过绝缘材料的电流与电压的比值来计算绝缘电阻。

交流电阻法需要使用特殊的测试仪器，如绝缘电阻测试仪。

3. 高压绝缘电阻测量法高压绝缘电阻测量法是通过高压电压来测量电机绝缘电阻的一种方法。

在高压电压下，通过绝缘材料的电流与电压的比值来计算绝缘电阻。

高压绝缘电阻测量法需要使用特殊的测试仪器，如高压绝缘电阻测试仪。

三、影响绝缘电阻的因素电机绝缘电阻受到多种因素的影响，包括环境温度、湿度、污染、机械振动、电磁场干扰等。

1. 环境温度环境温度是影响电机绝缘电阻的重要因素。

电机在高温环境下运行时，绝缘材料会变硬、变脆，从而导致绝缘电阻下降。

相反，在低温环境下，绝缘材料会变得柔软，从而导致绝缘电阻升高。

因此，维护电机的运行温度是保证其绝缘性能的重要措施之一。

2. 湿度湿度是影响电机绝缘电阻的另一个重要因素。

在高湿度环境下，水分会渗入绝缘材料中，从而导致绝缘电阻下降。

因此，对于运行在高湿度环境下的电机，应采取相应的防潮措施，如安装防潮器。

电动机绝缘电阻标准是指用于评估电动机绝缘性能的一项重要指标。

它反映了电动机绝缘系统的质量和可靠性，对确保电动机正常运行和避免事故具有重要意义。

本文将从以下几个方面详细介绍电动机绝缘电阻标准。

一、绝缘电阻的定义和作用绝缘电阻是指在标准温度和湿度条件下，测量电动机绝缘系统中通过绝缘材料的电流与施加电压之间的比值。

它反映了绝缘系统的质量和性能，是判断绝缘材料耐电压强度和耐久性的重要指标。

绝缘电阻的作用主要有两个方面。

首先，它可以帮助检测电动机是否存在绝缘缺陷或老化现象，及时排除潜在故障隐患，确保电机安全可靠运行。

其次，它也可以为电动机维护保养提供依据，合理安排绝缘测试周期，延长电机的使用寿命。

二、绝缘电阻测试方法常用的绝缘电阻测试方法有直流绝缘电阻测试和交流绝缘电阻测试两种。

1. 直流绝缘电阻测试直流绝缘电阻测试是通过施加直流电压，测量绝缘电阻大小。

测试时，需要将电动机的绕组与地线和相互之间隔离，然后将直流电压施加在绕组与地线之间，测量电流大小，并计算绝缘电阻值。

2. 交流绝缘电阻测试交流绝缘电阻测试是通过施加交流电压，测量绝缘电阻大小。

测试时，需要将电动机的绕组与地线和相互之间隔离，然后将交流电压施加在绕组与地线之间，测量电流大小，并计算绝缘电阻值。

三、绝缘电阻标准及其要求电动机绝缘电阻标准通常由国家标准或行业标准规定，具体要求根据电动机类型、功率等因素而不同。

以下是一些常见的绝缘电阻标准要求：1. 绝缘电阻值绝缘电阻值应符合标准规定的最小要求。

通常情况下，标准规定的绝缘电阻值应在几百兆欧姆至数千兆欧姆之间，具体数值根据电动机类型和等级而定。

2. 测试电压测试电压是指施加在电动机绕组与地线之间的电压大小。

标准规定了不同电动机类型和等级应使用的测试电压范围，通常在250V 至5000V之间。

3. 测试环境条件绝缘电阻测试应在标准规定的环境条件下进行，包括温度、湿度等因素。

一般来说，测试环境温度应在20°C至40°C之间，相对湿度应在45%至75%之间。

电机绝缘标准一、电机绝缘电阻标准电机的绝缘电阻是指电机绕组与绕组之间、绕组与外壳之间绝缘的电阻值。

电机绝缘电阻的标准值通常取决于电机的类型、额定电压、温度和湿度等因素。

一般来说，新电机的绝缘电阻标准值在100MΩ以上，而运行中的电机的绝缘电阻标准值应在1MΩ以上。

二、电机绝缘材料电机的绝缘材料通常包括以下几种：1.电磁线：电磁线是电机中最重要的绝缘材料之一，它用于包裹和支撑电动机的定子和转子。

电磁线应具有高绝缘电阻、良好的耐热性能和机械强度等特点。

2.槽绝缘：槽绝缘是用于电机定子槽内的绝缘材料，可以防止电流短路和电磁干扰。

槽绝缘应具有高电气性能、良好的机械强度和耐磨性等特点。

3.层间绝缘：层间绝缘用于电机绕组之间的绝缘，应具有高电气性能、耐热性能和机械强度等特点。

4.端部绝缘：端部绝缘用于电机绕组端部的绝缘，可以防止电流短路和电磁干扰。

端部绝缘应具有高电气性能、良好的耐磨性和耐热性能等特点。

5.衬垫材料：衬垫材料用于填充电机内部的空间，可以防止灰尘和湿气进入电机内部。

衬垫材料应具有高耐热性能、良好的机械强度和防潮性能等特点。

三、电机绝缘测试电机绝缘测试是保证电机安全运行的重要手段之一。

电机绝缘测试通常包括以下几种方法：1.直流耐压试验：直流耐压试验是一种常用的电机绝缘测试方法，通过逐渐增加电压来检测电机的绝缘电阻和耐压性能。

2.交流耐压试验：交流耐压试验也是一种常用的电机绝缘测试方法，通过逐渐增加电压来检测电机的绝缘性能。

3.绝缘电阻测试：绝缘电阻测试是一种简单易行的电机绝缘测试方法，通过测量电机绕组与绕组之间、绕组与外壳之间的电阻值来判断电机的绝缘状况。

4.介质损耗角正切值测试：介质损耗角正切值测试是一种比较精确的电机绝缘测试方法，通过测量电机内部绝缘材料的介质损耗角正切值来判断电机的绝缘状况。

5.局部放电测试：局部放电测试是一种先进的电机绝缘测试方法，通过检测电机内部局部放电的情况来判断电机的绝缘状况。

电动机绝缘电阻标准电动机绝缘电阻是指电动机绝缘系统的一个重要指标，它直接关系到电动机的安全可靠运行。

根据国家标准，电动机绝缘电阻标准是指电动机绝缘电阻的最小允许值，它是电动机绝缘性能的重要指标之一。

在电动机的设计、制造、安装和使用过程中，必须严格按照国家标准要求对电动机绝缘电阻进行检测，以确保电动机的安全运行。

根据国家标准，电动机绝缘电阻的检测应符合以下要求：1. 检测方法，电动机绝缘电阻的检测方法应符合国家标准规定的检测方法，通常采用绝缘电阻测试仪进行检测。

在进行检测时，应按照测试仪器的操作说明进行操作，并注意安全使用。

2. 检测条件，电动机绝缘电阻的检测应在常温下进行，通常在25℃左右进行检测。

在检测过程中，应保持环境干燥，以免影响测量结果。

3. 检测数值，根据国家标准规定，电动机绝缘电阻的最小允许值应符合相应的标准要求。

通常情况下，电动机绝缘电阻的最小允许值为几百兆欧姆。

在进行检测时，应确保测量数值符合国家标准规定的要求。

4. 检测频率，根据国家标准规定，电动机绝缘电阻的检测频率应符合相应的标准要求。

通常情况下，对于不同类型和用途的电动机，其绝缘电阻的检测频率也有所不同。

一般来说，对于重要设备和关键电动机，其绝缘电阻的检测频率应更加频繁。

5. 检测记录，在进行电动机绝缘电阻检测时，应及时记录检测结果，并按照国家标准的要求进行存档。

检测记录应包括电动机的型号、规格、检测时间、检测数值等信息，以便日后的查阅和分析。

总之，电动机绝缘电阻标准是保证电动机安全运行的重要保障之一，必须严格按照国家标准的要求进行检测和管理。

只有确保电动机绝缘电阻符合标准要求，才能保证电动机在运行过程中不会发生绝缘击穿和绝缘老化等故障，从而确保电动机的安全可靠运行。

希望广大电动机用户和生产厂家能够重视电动机绝缘电阻的检测和管理工作，共同维护电动机的安全运行。

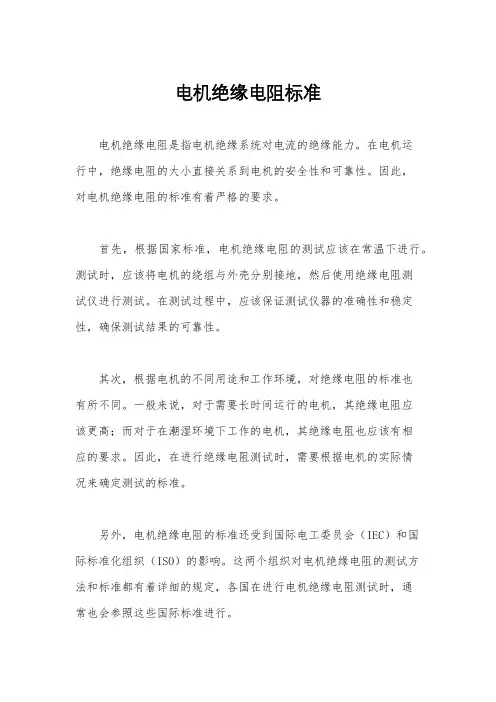

电机绝缘电阻标准
电机绝缘电阻是指电机绝缘系统对电流的绝缘能力。

在电机运
行中，绝缘电阻的大小直接关系到电机的安全性和可靠性。

因此，
对电机绝缘电阻的标准有着严格的要求。

首先，根据国家标准，电机绝缘电阻的测试应该在常温下进行。

测试时，应该将电机的绕组与外壳分别接地，然后使用绝缘电阻测
试仪进行测试。

在测试过程中，应该保证测试仪器的准确性和稳定性，确保测试结果的可靠性。

其次，根据电机的不同用途和工作环境，对绝缘电阻的标准也
有所不同。

一般来说，对于需要长时间运行的电机，其绝缘电阻应
该更高；而对于在潮湿环境下工作的电机，其绝缘电阻也应该有相
应的要求。

因此，在进行绝缘电阻测试时，需要根据电机的实际情
况来确定测试的标准。

另外，电机绝缘电阻的标准还受到国际电工委员会（IEC）和国
际标准化组织（ISO）的影响。

这两个组织对电机绝缘电阻的测试方
法和标准都有着详细的规定，各国在进行电机绝缘电阻测试时，通
常也会参照这些国际标准进行。

总的来说，电机绝缘电阻的标准是为了保证电机在运行过程中能够有足够的绝缘能力，以确保电机的安全性和可靠性。

在进行绝缘电阻测试时，需要严格按照国家标准和国际标准进行，以确保测试结果的准确性和可靠性。

只有这样，才能有效地保护电机的绝缘系统，延长电机的使用寿命，确保电机在运行过程中的安全性和稳定性。

22kw电动机对地绝缘电阻标准1. 介绍22kw电动机作为一种常见的工业设备，其对地绝缘电阻是关乎安全运行的重要指标之一。

所谓对地绝缘电阻，即电动机的绝缘系统与地之间的电阻值，通常用来检验电动机的绝缘性能。

本文将围绕22kw电动机对地绝缘电阻的标准进行详细介绍。

2. 标准要求根据国家相关标准和行业规范，22kw电动机对地绝缘电阻的标准通常应符合以下要求：- 22kw电动机对地绝缘电阻应不低于100MΩ；- 在一定时间内施加一定的测试电压后，对地绝缘电阻应达到标准值，并且保持稳定。

3. 测试方法针对22kw电动机对地绝缘电阻的测试，通常采用以下方法：- 使用万用表或绝缘电阻测试仪测量电动机的对地绝缘电阻值；- 在测量之前应确保电动机处于停机状态，并且已经接地；- 测量时应将电动机的绕组和金属外壳与地相连，然后进行测试；- 测试过程中应确保测试仪器的准确性和稳定性。

4. 检测频率为了保证22kw电动机的安全运行，其对地绝缘电阻应定期检测，通常建议：- 新安装的电动机应在安装后进行初次测试；- 电动机在正式投入运行前，应进行对地绝缘电阻的测试；- 在电动机正常运行期间，应定期（一般为半年或一年）进行对地绝缘电阻的检测。

5. 注意事项在进行22kw电动机对地绝缘电阻测试时，还应注意以下事项：- 测量过程中要确保电动机处于停机状态，且断开电源供电；- 测量前应检查绝缘电阻测试仪器的状态和准确性；- 对地绝缘电阻测试结果应记录并保存，以备日后查阅。

6. 结语22kw电动机对地绝缘电阻标准是保证电动机安全运行的重要指标之一。

合格的对地绝缘电阻测试可以及时发现电动机的绝缘故障，有助于提高设备的可靠性和安全性。

对地绝缘电阻的测试应被高度重视，并按照相关标准和规范进行。

为了确保22kw电动机的安全运行和设备的可靠性，对其对地绝缘电阻进行测试是至关重要的。

良好的绝缘性能可以有效防止电机发生漏电、绝缘击穿等故障，同时也能确保操作人员的安全。

关于电动机绝缘电阻1．1000伏及其以上的交流电动机，在常温下其定子线圈的绝缘电阻不应低于每千伏1兆欧，转子线圈的绝缘电阻不应低于每千伏0.5兆欧；1000伏以下的交流电动机，在常温下其线圈的绝缘电阻不应低于0.5兆欧。

电动机的绝缘电阻，大致为温度每降低8～10℃，其值将增高1倍。

对于一般低压电动机，在冷态下的绝缘电阻不得低于0.5兆欧。

……2. 电动机安装前应检查电动机是否完整，有无因运输受损或受潮的现象，有无变形和损坏，紧固件是否松动或脱落。

转子转动是否灵活，名牌数据是否符合要求。

电机的绝缘电阻要用500兆欧表进行测量，绝缘电阻必须达到规定值，若绝缘电阻值太低，电动机必须进行烘干处理。

电动机安装场所的环境条件，必须符合电机的要求，对于粉尘较多，有喷水于电机的工作环境，应选用防护等级较高的电动机，一般起重用电机的防护等级为IP44，冶金用电机的防护等级为IP54。

还要保证电动机的环境温度符合电机的要求，起重用电动机应不超过40℃，冶金用电动机应不超过60℃。

安装基础要坚固、结实、有一定的刚度，安装平面要平整，应保证电机运行平稳。

电动机可采用联轴器或正齿轮与负载机械联接。

采用联轴器传动时，电动机轴中心线与负载机械的中心线应重合。

若相差太大，电动机运行时产生强烈振动，会损坏设备。

电动机采用齿轮传动时，齿轮直径应不小于电机轴伸直径的2倍。

3.绝缘电阻测定测量绕组对机壳及绕组之间的绝缘电阻，是最简便而且对绝缘无破坏作用的绝缘试验项目，它可判断绕组绝缘是否严重受潮或损坏。

通常只在电动机运转前，分别测量定予、’转子绕组在冷状态下的对地及相间绝缘电阻。

并检查电动机在热状态下的绝缘电阻，也就是在电动机断电10分钟以内测量其绝缘电阻，也可在温升试验后绕组温度与正常工作温度之差不超过IO'C时测量。

绕组对地及绕组之间绝缘电阻用兆欧表测量。

测量不同电压下电动机的绝缘电阻所用的兆欧表，如表6-4所示。

测量绝缘电阻前，须拆除试验电动机的外部连接线：，然后按图6-la接线，测量各相绕组的对地绝缘，电恩，根据圈6-lb测量相间绝缘电阻。

电动机绝缘电阻标准电动机绝缘电阻是指电动机绝缘系统中的绝缘电阻。

电动机绝缘电阻标准是指电动机绝缘电阻应符合的规定标准。

电动机绝缘电阻的测试是电动机绝缘性能检验的重要项目之一，也是电动机绝缘状况良好与否的重要指标之一。

电动机绝缘电阻标准的制定和执行，对于提高电动机的绝缘性能，延长电动机的使用寿命，确保电动机的安全运行具有重要意义。

电动机绝缘电阻标准的制定应遵循以下原则：首先，应参考国家标准和行业标准，结合电动机的使用环境和特点，制定适合电动机绝缘电阻的标准要求。

其次，应考虑电动机的额定电压等级，对不同电压等级的电动机，其绝缘电阻标准应有所区别。

最后，应考虑电动机的使用环境和工作条件，对于在潮湿、高温、腐蚀等恶劣环境中使用的电动机，其绝缘电阻标准应有相应的提高。

电动机绝缘电阻标准的执行应符合以下要求：首先，应建立健全的电动机绝缘电阻测试方法和检验程序，确保测试结果准确可靠。

其次，应建立电动机绝缘电阻测试记录和档案，对电动机的绝缘状况进行跟踪和管理。

最后，对于不符合电动机绝缘电阻标准要求的电动机，应及时进行绝缘处理或淘汰处理，确保电动机的安全运行。

电动机绝缘电阻标准的执行应由专业人员进行，确保测试结果的准确性和可靠性。

同时，应加强对电动机绝缘电阻标准的宣传和培训，提高电动机用户和维护人员的绝缘意识和技能，确保电动机的安全使用。

总之，电动机绝缘电阻标准的制定和执行对于保障电动机的安全运行具有重要意义。

只有严格执行电动机绝缘电阻标准，才能有效提高电动机的绝缘性能，延长电动机的使用寿命，确保电动机的安全运行。

希望各相关部门和单位能够重视电动机绝缘电阻标准的制定和执行，共同努力，为电动机的安全运行保驾护航。

三相异步电动机绝缘电阻测量要求及方案1.【绝缘电阻】:加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

绝缘体有阻止电流通过的特性，但若加上高电压时，会有少许的漏电流流过绝缘体的内部或表面。

绝缘电阻是阻止漏电流通过的能力，阻值愈大愈好，通常以百万欧（MQ）计。

绝缘电阻会因材质劣化、表面附着之有机物、尘埃及水滴等而减小。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0. 5MQ （对于运行中的设备和线路，绝缘电阻不应低于lMQ/kV）。

低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MQ；在比较潮湿的环境不应低于0・5MQ；二次回路小母线的绝缘电阻不应低于10MQ。

I类手持电动工具的绝缘电阻不应低于2MQ o 【注】绝缘电阻与相间电阻的区别：绝缘电阻说的是（两相绕组之间的）绝缘性能，绝缘电阻值越大越好。

相间电阻说的是（每相绕组导线的电阻）导电性能，电阻值越小越好。

电阻值越大，发热量越大，损耗越大。

2.【冷态绝缘电阻】对同步发电机而言，在冷态下测量绝缘电阻时，绕组的表面温度与周围空气温度之差不应大于±3°C。

冷状态一般指发电机的备用状态,绕组的表面温度与周围空气温度基本相同。

即在此时的温度下测量的绝缘电阻值。

冷态与热态所测绝缘电阻差别很大，热态时测得的结果很小，冷态时测得的结果比较大，根据温度差的不同冷态的结果可以达到热态的几倍甚至时十倍以上。

这是因为电机的绝缘材料都是树脂、NTN、聚酰亚胺薄膜等，这些的绝缘能力都和温度有关，温度高时绝缘能力下降，因此才会有电机冷热不同时测得的绝缘值不同。

测量的结果与电机的绝缘等级也有关系，电机根据不同的耐温等级分为：A 级、E 级、B级、F级、H级，耐温依次升高，目前大部分电机的耐温等级都是F 级和H级。

绝缘等级高，要求的绝缘材料的等级就高，相同温度下，绝缘等级高的测得的绝缘阻值就大。

直流电机绝缘电阻标准直流电机的绝缘电阻是指电机绝缘系统在一定的工作电压下，对绝缘电阻的要求。

它是电机正常运行的重要指标之一，直接关系到电机的安全可靠运行。

绝缘电阻的测量与判断是电机维护保养中的重要内容，也是电机绝缘状态监测的重要手段之一。

首先，绝缘电阻的测量应在电机停机状态下进行。

在测量之前，应先将电机的绕组全部接地，然后使用万用表的绝缘电阻挡位进行测量。

通常情况下，绝缘电阻的标准值应符合电机的技术文件或相关标准规定。

一般来说，直流电机绝缘电阻的标准值应大于或等于1兆欧姆。

若绝缘电阻值低于标准值，说明电机绝缘存在问题，需要及时进行维修处理。

其次，绝缘电阻的标准值会受到环境温度和湿度的影响。

在测量绝缘电阻时，应考虑到环境温度和湿度对测量结果的影响，并进行相应的修正。

一般来说，绝缘电阻的测量应在温度为20℃，相对湿度为45%～75%的环境条件下进行。

若环境条件与标准条件不符，应进行修正计算，以确保测量结果的准确性。

另外，绝缘电阻的标准值还会受到电机的工作电压等因素的影响。

在测量绝缘电阻时，应选择与电机工作电压相适应的测量电压。

一般来说，测量电压应为电机工作电压的2倍以上，以确保测量结果的准确性和可靠性。

此外，测量电压的极性应与电机绕组的接地极性相一致，以避免因测量电压的极性不一致导致测量结果的误差。

最后，绝缘电阻的标准值还应考虑到电机的使用环境和工作条件等因素。

在特殊的使用环境和工作条件下，绝缘电阻的标准值可能会有所不同。

因此，在实际测量中，应根据电机的使用环境和工作条件等因素，合理确定绝缘电阻的标准值，并进行相应的测量和判断。

总之，直流电机的绝缘电阻标准值是保证电机安全可靠运行的重要指标之一。

在实际测量和判断中，应考虑到环境温度、湿度、工作电压、使用环境和工作条件等因素的影响，合理确定绝缘电阻的标准值，并进行相应的测量和判断，以确保电机的安全可靠运行。

电动机的绝缘电阻电动机是现代工业中最为重要的动力设备之一，在各种生产和制造过程中都扮演着至关重要的角色。

然而，电动机也面临着一些挑战，其中一个重要的挑战是绝缘问题。

绝缘问题是指电动机内部的绕组和细节部分之间的电气隔离。

如果这种隔离不足或失效，就会导致电动机出现故障，甚至引起火灾和其他安全问题。

因此，绝缘电阻是电动机运行过程中必须注意的重要参数。

绝缘电阻是指电动机绕组和细节部分之间的电阻值。

它是测量电动机绝缘质量的一种方法。

在正常情况下，电动机绕组和细节部分之间的电气隔离应该非常好，绝缘电阻值应该非常高，通常在几兆欧姆到几十兆欧姆之间。

如果绝缘电阻值低于这个范围，就表明电动机的绝缘质量不佳，需要进行维修或更换。

绝缘电阻对电机运行的影响非常大。

如果绝缘电阻值过低，就会导致电动机运行不稳定，甚至引起故障和安全问题。

例如，当电动机内部的绕组和细节部分之间的电气隔离不足时，就会出现短路现象，导致电动机无法正常工作。

此外，绝缘电阻值低还会导致电动机的损耗增加，降低电动机的效率。

因此，绝缘电阻检测是电动机维护和保养的重要环节。

通常，绝缘电阻检测是通过应用高电压测量电动机内部的电阻值来实现的。

这种测试通常需要使用专业的测试设备和技术，以确保准确性和安全性。

在测试过程中，必须遵循正确的测试程序和标准，以确保测试结果的可靠性和准确性。

在实际应用中，绝缘电阻检测应该定期进行。

通常，电动机的绝缘电阻应该在每月或每季度进行一次测试。

如果测试结果表明绝缘电阻值低于正常范围，就需要采取适当的措施，例如更换绝缘材料或进行维修。

如果电动机的绝缘电阻值一直低于正常范围，就需要考虑更换电动机或进行其他更彻底的维修。

总之，绝缘电阻是电动机运行过程中非常重要的参数之一。

它反映了电动机内部的绝缘质量，直接影响电动机的运行稳定性和安全性。

因此，绝缘电阻检测应该定期进行，并采取适当的措施以确保电动机的正常运行。

电动机绝缘电阻的概念：测量电动机的绝缘电阻，就是测量电动机绕组对机壳和绕组相互间的绝缘电阻。

各相绕组的始末端均引出机壳外，应断开各相之间的连接线，分别测量每相绕组之间的绝缘电阻，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻，即相间绝缘电阻。

如果绕组只有始端或末端引出壳外，则应测量所有绕组对机壳的绝缘电阻。

四、兆欧表的正确选择和使用：2、兆欧表的正确选择：兆欧表的型式很多，但按照电压等级常用的兆欧表有500、1000、2500伏3重规格。

一般测量低压电器设备的绝缘电阻时，应使用500伏电压等级的兆欧表，否则可能造成设备绝缘被击穿，测量额定电压为500伏以上的电器设备的绝缘电阻时，应选用1000伏或2500伏电压等级的兆欧表，否则会因为电压偏低而影响测量的准确性。

3、兆欧表的使用：（1）测量带电设备的绝缘电阻之前，必须断开被测设备电源，并进行短路接地放电，以保证人身和设备的安全及获得正确的测量结果。

（2）兆欧表有三个接线端钮，其中L表示“线”，E表示“地”，G表示“保护环”（即屏蔽接线端钮）。

测量电缆的绝缘电阻或天气潮湿的时测其它电气设备时，使用保护环G以避免被测设备表面漏电影响测量结果；测量线路对地的绝缘电阻时，兆欧表接线端钮L接线路的导线，接线端钮E接地，；测量电动机绕组对地（外壳）的绝缘电阻时，兆欧表接线端钮L与绕线接线端子连接，端钮E 接电动机外壳；测量电动机或电器的相间绝缘电阻时，L端钮和E端钮分别与两部分接线端子相接；测量电缆的对地（表皮）绝缘电阻，L接电缆心线，E接电缆表皮，G接绝缘层，其它电气设备的接线，可参照这些设备的接线类推。

（3）兆欧表与被测物之间的连接导线必须使用绝缘良好的单根导线，不能使用双根绞线，且与L端连接的导线一定要有良好绝缘，因为这一根导线绝缘电阻与被测物的绝缘电阻并联，此对测量结果影响很大。

（4）用兆欧表测量电气设备的绝缘电阻时，应注意做到：兆欧表放置应平稳，避免表身晃动。

电动机的绝缘电阻电动机是现代工业中常见的一种动力设备，它的工作原理是将电能转换成机械能，驱动各种机械设备运转。

电动机的绝缘电阻是电动机正常运行的重要指标之一，它反映了电动机绝缘性能的好坏程度。

本文将从电动机绝缘电阻的定义、测量方法、影响因素、维护保养等方面进行详细介绍。

一、电动机绝缘电阻的定义电动机绝缘电阻是指电动机内部的绝缘材料所呈现的电阻特性，一般用欧姆表测量。

绝缘电阻的大小反映了电动机内部的绝缘性能，也是判断电动机绝缘性能好坏的重要指标之一。

通常情况下，电动机的绝缘电阻应该达到一定的要求，以确保电动机的安全可靠运行。

二、电动机绝缘电阻的测量方法测量电动机的绝缘电阻需要使用专业的测试仪器，一般是欧姆表或万用表。

具体操作步骤如下：1. 关闭电动机电源，并确保电动机处于完全断电状态。

2. 将测试仪器的测试笔分别连接到电动机的绕组和地线上。

3. 在测试仪器上设置适当的电阻量程，并开始测量电动机的绝缘电阻。

4. 测量结束后，判断测量结果是否在正常范围内。

三、影响电动机绝缘电阻的因素电动机绝缘电阻的大小受到多种因素的影响，主要包括以下几个方面：1. 温度：电动机绝缘电阻与温度密切相关，一般来说，温度越高，电动机的绝缘电阻就越小。

2. 湿度：潮湿的环境会加速电动机绝缘材料的老化，从而降低电动机的绝缘电阻。

3. 电压：电动机绝缘电阻与电压大小也有关系，一般来说，电动机的电压越高，绝缘电阻就越小。

4. 绝缘材料的质量：电动机绝缘电阻与绝缘材料的质量也有关系，优质的绝缘材料可以提高电动机的绝缘电阻。

四、电动机绝缘电阻的维护保养为了确保电动机的正常运行，维护保养电动机的绝缘电阻非常重要。

具体措施如下：1. 定期检查电动机的绝缘电阻，发现问题及时修理或更换绝缘材料。

2. 避免电动机长时间运行在高温、高湿度环境下。

3. 保持电动机的清洁，避免灰尘和杂物对电动机绝缘材料的侵蚀。

4. 定期对电动机进行维护保养，如清洗、加润滑油等。

电动机绕组绝缘电阻测量的目的及其注意事项测量电动机绕组绝缘电阻的目的是:检查绕组绝缘材料受潮和受污染的状况，以及绕组与机壳和三相绕组相间是否短路，以保障电动机的平安运行。

通常绕组的绝缘阻值越大越好。

假如绝缘电阻为零，则表明绕组对壳或相间短路，假如绝缘电阻不等于零，但数值很小，也判为不合格。

通常要求每伏工作电压1000欧姆，例如额定电压380伏的电动机，其绝缘电阻不得低于0.38兆欧。

我们通常测得的电动机绝缘电阻是冷态绝缘电阻，即是电动机不工作时的绝缘电阻。

当电动机运行时，绕组中通过电流总要发热，造成电机温度上升，而温度变化会影响电动机各个部分的电阻，其中绝缘电阻值将随着温度的上升而降低，所以要求一般中小型电动机的绝缘电阻值不低于0.5兆欧。

测量大型电动机，除了测量绝缘电阻外，为了推断高压绕组绝缘的受潮状况，还应测量汲取比(也叫汲取系数k)汲取比是指开头用摇表测量起60秒的绝缘电阻R60对15秒的绝缘电阻R15的比值(R60/R15)。

通常K≥1.3；可认为绕组绝缘干燥。

(受潮的绝缘物或者有缺陷的，一般汲取比接近1)测量电动机的绝缘电阻还应留意以下事项:1.测量绝缘电阻前，应将所测电动机的电源切断并短路放电，以确保人身和仪表的平安。

这里有两种状况需留意㈠，单相电容电动机需拆掉电容连线，㈡变频器、软启动器，可控硅等非机械触点(软开关)掌握的电动机需将其绕组接线与上述电气掌握设备完全脱离，以免损坏上述掌握设备。

2.断电后，带负载测量电动机的绝缘电阻时，要等待惯性运转的电机完全停止后方可进行。

3.对于额定电压为3000伏及以上的电动机，每次测量绝缘电阻后，应使绕组与机壳连接一段时间，1000Kw以下不少于15秒，1000kw 以上不少于1分钟。

以上为本人的一点工作总结，盼望对电工新手们有所关心，共同进步！。

380v电机绝缘电阻标准380V电机绝缘电阻标准。

电机绝缘电阻是指电机绝缘系统在一定的电压作用下，对绝缘材料的绝缘性能进行检测的指标之一。

在电机运行过程中，绝缘电阻的大小直接关系到电机的安全性能和运行稳定性。

因此，对于380V电机的绝缘电阻标准，我们需要进行深入的了解和研究。

首先，根据国家标准，380V电机的绝缘电阻应符合以下要求，在500V直流电压下，绝缘电阻应不小于2MΩ。

这是保证电机正常运行和安全使用的基本要求，也是对电机绝缘性能的一种保障。

其次，对于380V电机的绝缘电阻测试，需要注意以下几点，首先，测试时应使用专业的绝缘电阻测试仪器，确保测试结果的准确性和可靠性；其次，测试时应将电机的绕组和外壳分别接地，以确保测试结果的准确性；最后，测试时应在无负载状态下进行，以避免测试结果受到其他因素的影响。

在实际应用中，对380V电机的绝缘电阻进行定期检测和维护是非常重要的。

定期检测可以及时发现电机绝缘性能的变化和故障，及时采取措施进行修复和保养，从而延长电机的使用寿命，保证电机的安全运行。

除了定期检测外，对于380V电机的绝缘电阻，还需要注意以下几点，首先，在电机运行过程中，应定期清洁电机绕组和外壳，防止绝缘材料表面积聚灰尘和污垢，影响绝缘性能；其次，应避免电机长时间处于潮湿环境中，以免绝缘材料受潮而影响绝缘电阻；最后，在电机运行过程中，应注意避免过载和过压等情况，以免对绝缘材料造成损坏。

总的来说，对于380V电机的绝缘电阻标准，我们需要严格按照国家标准进行测试和维护，确保电机的安全运行和稳定性能。

定期检测和维护是保证电机绝缘性能的重要手段，只有做好这些工作，我们才能更好地保护和延长电机的使用寿命，确保电机在工作中的安全可靠性。
