多层网络交换机基础知识

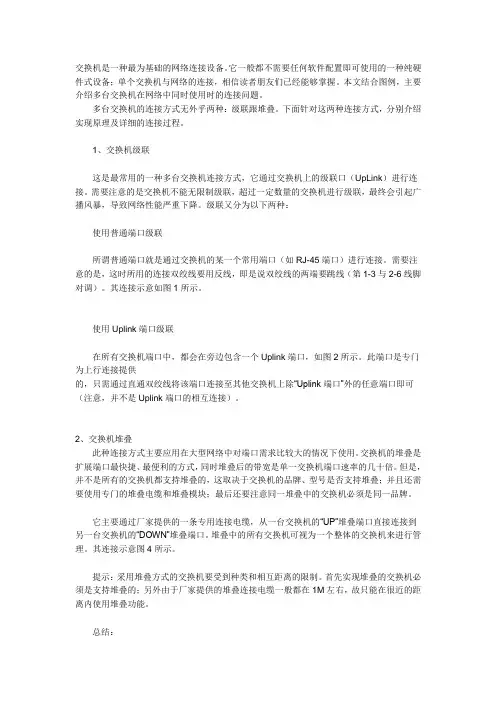

交换机是一种最为基础的网络连接设备。

它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。

本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。

多台交换机的连接方式无外乎两种：级联跟堆叠。

下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。

1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。

需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。

级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。

需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。

其连接示意如图1所示。

使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。

此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。

2、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。

交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。

但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。

它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。

堆叠中的所有交换机可视为一个整体的交换机来进行管理。

其连接示意图4所示。

提示：采用堆叠方式的交换机要受到种类和相互距离的限制。

首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。

交换技术基础入门知识交换技术基础入门知识交换机是网络中重要的组成部分，学习高级交换，店铺觉得下面的东西我们必须掌握!1、vlan的`配置(vlan的作用：逻辑划分广播域)第一种：switch#vlan database (进入vlan数据库)switch(vlan)#vlan 1-100 (建立100个vlan)switch(vlan)#exit (保存并退出)switch#show vlan (查看vlan 配置)第二种：switch(config)#vlan database (进入vlan数据库)switch(config-vlan)#vlan 1-100 (建立100个vlan)switch(config-vlan)#do show vlan(查看vlan配置)2、vtp域的配置switch(config)#vtp domain ciscoswitch(config)#vtp password ciscoswitch(config)#vtp version 2switch(config)#vtp mode server/client/tranparentswitch(config)#do show vtp3、stp生成树的各种类型与配置(作用：实现在冗余状态下无环路)选举的顺序：根桥-根端口-指定端口-阻塞端口a、传统生成树stp他会自动的在三台交换机上建立(不做配置了)b、pvst每vlan生成树(指定谁是根桥，阻塞那个端口)switch(config)#spanning-tree vlan x root primaryswitch(config)#spanning-tree valn y root secondaryc、mst多vlan生成树switch(config)#spanning-tree mst configurlationswitch(config-mst)#instance 1 vlan 1-50switch(config-mst)#instance 2 vlan 51-100switch(config-mst)#exitswitch(config)#spanning-tree mode mstswitch (config)#do show spanning-tree4、backup gateway protocol(备份网关协议)@、hsrp(hot standby route protocol)(cisco私有)支持track router(config)#interface f0/1router(config-if)#ip add 1.1.1.1 255.255.255.0router(config-if)#standby 1 ip 1.1.1.10router(config-if)#standby 1 priority 105router(config-if)#standby 1 preemyrouter(config-if)#do show standby注意，两个路由器上必须同时配置，内容也必须相同。

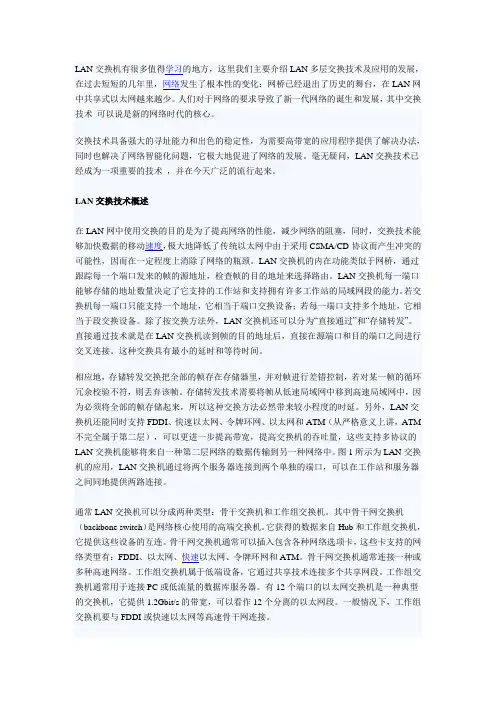

LAN交换机有很多值得学习的地方，这里我们主要介绍LAN多层交换技术及应用的发展，在过去短短的几年里，网络发生了根本性的变化：网桥已经退出了历史的舞台，在LAN网中共享式以太网越来越少。

人们对于网络的要求导致了新一代网络的诞生和发展，其中交换技术可以说是新的网络时代的核心。

交换技术具备强大的寻址能力和出色的稳定性，为需要高带宽的应用程序提供了解决办法，同时也解决了网络智能化问题，它极大地促进了网络的发展。

毫无疑问，LAN交换技术已经成为一项重要的技术，并在今天广泛的流行起来。

LAN交换技术概述在LAN网中使用交换的目的是为了提高网络的性能，减少网络的阻塞，同时，交换技术能够加快数据的移动速度，极大地降低了传统以太网中由于采用CSMA/CD协议而产生冲突的可能性，因而在一定程度上消除了网络的瓶颈。

LAN交换机的内在功能类似于网桥，通过跟踪每一个端口发来的帧的源地址，检查帧的目的地址来选择路由。

LAN交换机每一端口能够存储的地址数量决定了它支持的工作站和支持拥有许多工作站的局域网段的能力。

若交换机每一端口只能支持一个地址，它相当于端口交换设备；若每一端口支持多个地址，它相当于段交换设备。

除了按交换方法外，LAN交换机还可以分为“直接通过”和“存储转发”。

直接通过技术就是在LAN交换机读到帧的目的地址后，直接在源端口和目的端口之间进行交叉连接。

这种交换具有最小的延时和等待时间。

相应地，存储转发交换把全部的帧存在存储器里，并对帧进行差错控制，若对某一帧的循环冗余校验不符，则丢弃该帧。

存储转发技术需要将帧从低速局域网中移到高速局域网中，因为必须将全部的帧存储起来，所以这种交换方法必然带来较小程度的时延。

另外，LAN交换机还能同时支持FDDI、快速以太网、令牌环网、以太网和ATM（从严格意义上讲，ATM 不完全属于第二层），可以更进一步提高带宽，提高交换机的吞吐量，这些支持多协议的LAN交换机能够将来自一种第二层网络的数据传输到另一种网络中。

交换机的基础知识许多新型的Client／Server应用程序以及多媒体技术的出现，导致了传统的共享式网络远远不能满足要求，这也就推动了局域网交换机的出现。

1、交换机的定义局域网交换机拥有许多端口，每个端口有自己的专用带宽，并且可以连接不同的网段。

交换机各个端口之间的通信是同时的、并行的，这就大大提高了信息吞吐量。

为了进一步提高性能，每个端口还可以只连接一个设备。

为了实现交换机之间的互连或与高档服务器的连接，局域网交换机一般拥有一个或几个高速端口，如100M以太网端口、FDDI端口或155M ATM端口，从而保证整个网络的传输性能。

2、交换机的特性通过集线器共享局域网的用户不仅是共享带宽，而且是竞争带宽。

可能由于个别用户需要更多的带宽而导致其他用户的可用带宽相对减少，甚至被迫等待，因而也就耽误了通信和信息处理。

利用交换机的网络微分段技术，可以将一个大型的共享式局域网的用户分成许多独立的网段，减少竞争带宽的用户数量，增加每个用户的可用带宽，从而缓解共享网络的拥挤状况。

由于交换机可以将信息迅速而直接地送到目的地能大大提高速度和带宽，能保护用户以前在介质方面的投资，并提供良好的可扩展性，因此交换机不但是网桥的理想替代物，而且是集线器的理想替代物。

与网桥和集线器相比，交换机从下面几方面改进了性能：（1）通过支持并行通信，提高了交换机的信息吞吐量。

（2）将传统的一个大局域网上的用户分成若干工作组，每个端口连接一台设备或连接一个工作组，有效地解决拥挤现像。

这种方法人们称之为网络微分段（Micro一segmentation）技术。

（3）虚拟网（VirtuaI LAN）技术的出现，给交换机的使用和管理带来了更大的灵活性。

我们将在后面专门介绍虚拟网。

（4）端口密度可以与集线器相媲美,一般的网络系统都是有一个或几个服务器，而绝大部分都是普通的客户机。

客户机都需要访问服务器，这样就导致服务器的通信和事务处理能力成为整个网络性能好坏的关键。

交换机基础知识,交换机知识大全交换机笔记,学习资料交换机工作在OSI 模型的第二层（数据链路层）作用：可以将原有的网络划分成多个段，能够扩展网络的传输距离并支持更多的网络节点。

划分网络段有效隔离广播，减少冲突。

交换机的每个端口是独立的冲突域中，所有的端口都是在同一个广播域中关于交换机的一点配置笔记（cisco）交换机的功能地址学习：最开始交换机的MAC表是空的，它是通过学习源地址来得到每个连接端口连接的设备的MAC地址。

当它收到一个帧时，它学习到这个帧的源MAC 地址，并保存到MAC表中，然后查看MAC 表，如果MAC表中没有目的MAC时，它就洪泛（洪泛就是向每个端口发送这个帧）如果有就发到对应的端口。

转发过滤：收到一个帧时，会查看MAC地址表，决定把帧转发到那个端口。

消除循环：当网络中有冗余回路时，会用生成树阻止冗作路径中传输相同帧。

进入交换机时有如下三种选择键入M 进入菜单模式键入K进入命令行模式键入I进入IP配置模式我们要进入的是命令行。

其于IOS的交换机：有三种模式，“>”用户模式，“#”特权模式，“（CONFIG）#”全局模式。

在用户模式输入enable进入特权模式，在特权模式下输入disable回到用户模式。

在特权模式下输入configure terminal进入全局模式。

在特权模式下输入DISABLE回到特权模式下show version 查看系统硬件的配置，软件版本号等。

Show running-config 查看当前正在运行的配置信息show interfaces Ethernet 0/1 查看E0/1口的信息show ip 查看交换机的IP地址设置交换机名：hostname[交换机名]如：hostname switch1设置交换机的IP地址：ip address [ip address ][netmask] 如ip address设置交换机的缺省网关：ip default-gatway [ip address] 如：ip default-gatway设置密码enable password level [1-15] [passwork]1-15 表示级别，1表示设置登录时的密码，15设置进入全局模式的密码。

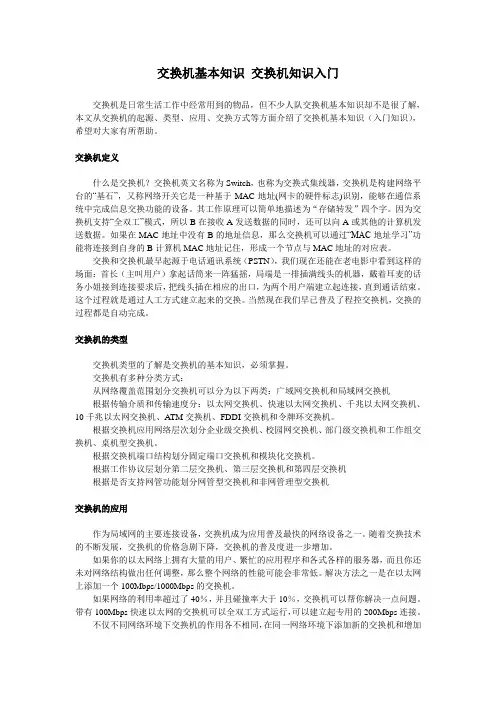

交换机基本知识交换机知识入门交换机是日常生活工作中经常用到的物品，但不少人队交换机基本知识却不是很了解，本文从交换机的起源、类型、应用、交换方式等方面介绍了交换机基本知识（入门知识），希望对大家有所帮助。

交换机定义什么是交换机？交换机英文名称为Switch，也称为交换式集线器，交换机是构建网络平台的“基石”，又称网络开关它是一种基于MAC地址(网卡的硬件标志)识别，能够在通信系统中完成信息交换功能的设备。

其工作原理可以简单地描述为“存储转发”四个字。

因为交换机支持“全双工”模式，所以B在接收A发送数据的同时，还可以向A或其他的计算机发送数据。

如果在MAC地址中没有B的地址信息，那么交换机可以通过“MAC地址学习”功能将连接到自身的B计算机MAC地址记住，形成一个节点与MAC地址的对应表。

交换和交换机最早起源于电话通讯系统（PSTN），我们现在还能在老电影中看到这样的场面：首长（主叫用户）拿起话筒来一阵猛摇，局端是一排插满线头的机器，戴着耳麦的话务小姐接到连接要求后，把线头插在相应的出口，为两个用户端建立起连接，直到通话结束。

这个过程就是通过人工方式建立起来的交换。

当然现在我们早已普及了程控交换机，交换的过程都是自动完成。

交换机的类型交换机类型的了解是交换机的基本知识，必须掌握。

交换机有多种分类方式：从网络覆盖范围划分交换机可以分为以下两类：广域网交换机和局域网交换机根据传输介质和传输速度分：以太网交换机、快速以太网交换机、千兆以太网交换机、10千兆以太网交换机、ATM交换机、FDDI交换机和令牌环交换机。

根据交换机应用网络层次划分企业级交换机、校园网交换机、部门级交换机和工作组交换机、桌机型交换机。

根据交换机端口结构划分固定端口交换机和模块化交换机。

根据工作协议层划分第二层交换机、第三层交换机和第四层交换机根据是否支持网管功能划分网管型交换机和非网管理型交换机交换机的应用作为局域网的主要连接设备，交换机成为应用普及最快的网络设备之一。

二层交换机和三层交换机工作原理交换机是局域网络中最为常见的设备，用于实现多台计算机之间的数据交换。

它可以通过MAC地址将数据从一个端口转发到另一个端口，提高网络的传输效率和可靠性。

在交换机中，二层交换机和三层交换机是两种常见的类型，本文将详细介绍它们的工作原理。

一、二层交换机二层交换机是指工作在OSI模型的数据链路层，以MAC地址为基础进行数据包转发的网络设备。

当一台计算机需要发送数据包到另一台计算机时，数据包会首先通过交换机连接的端口到达交换机。

交换机会检查数据包的目标MAC地址，并从自己的MAC地址表中查找该地址所在的端口。

如果查找到，则直接将数据包转发到该端口；如果没有查找到，则会广播数据包到所有端口（除来源端口外），以寻找目标设备，并同时将该设备的MAC地址和端口信息更新到自己的MAC地址表中。

二层交换机的工作原理简单，但也存在一些缺点。

当网络中设备数量较少时，数据包广播的次数较少，网络带宽利用率高；但当网络中设备数量增多时，广播次数会增加，导致网络拥塞和设备性能下降。

此外，二层交换机只能进行局域网内部的转发，无法实现跨不同网络的通信。

二、三层交换机三层交换机是指工作在OSI模型的网络层，以IP地址为基础进行数据包转发的网络设备。

它不仅可以实现局域网内部的转发，还可以实现不同网络之间的转发，提高网络的可扩展性。

当一台计算机需要发送数据包到另一台计算机时，数据包会首先通过交换机连接的端口到达交换机。

交换机会检查数据包的目标IP地址，并通过路由表查找到下一跳IP地址。

如果下一跳IP地址与交换机已知的直接相连的网络相同，则直接转发数据包；否则，将数据包转发到相应的路由器进行下一跳转发。

三层交换机的工作原理虽然比二层交换机复杂，但也具有更强的功能和更高的性能。

它可以充分利用网络带宽，实现多个子网之间的无缝连接，并具有较好的防御网络攻击的能力。

总结：二层交换机与三层交换机是局域网中常见的两种网络设备，二者的工作原理是不同的。

网络交换机培训资料一、网络交换机的定义和作用网络交换机是一种用于在计算机网络中连接多个设备并实现数据交换的设备。

它就像是一个交通枢纽，负责在不同的设备之间快速、准确地传输数据。

网络交换机的主要作用包括：1、提供网络连接：将多个计算机、服务器、打印机等设备连接在一起，形成一个局域网（LAN）。

2、提高网络性能：通过智能地转发数据，减少网络拥塞，提高数据传输速度和效率。

3、分割网络冲突域：有效地减少网络中的冲突，使每个连接到交换机端口的设备都能独立地进行数据传输。

4、增强网络安全性：可以对网络流量进行控制和管理，限制某些设备的访问权限，提高网络的安全性。

二、网络交换机的分类1、按网络覆盖范围分类局域网交换机：主要用于构建小型的局域网，如办公室、家庭网络等。

广域网交换机：用于连接不同地理区域的网络，如城域网、广域网等。

2、按传输速率分类10Mbps 交换机：适用于低速网络环境。

100Mbps 交换机：较为常见的中速交换机。

1000Mbps（1Gbps）交换机：能满足高速数据传输需求。

10Gbps 及以上交换机：用于对带宽要求极高的网络环境，如数据中心。

3、按工作层次分类二层交换机：基于 MAC 地址进行数据转发，是最常见的交换机类型。

三层交换机：除了具备二层交换机的功能外，还具有路由功能，可以基于 IP 地址进行数据包转发。

四层及以上交换机：能够基于更高层的协议信息（如端口号）进行数据处理和转发，通常用于大型企业网络和数据中心。

三、网络交换机的工作原理网络交换机通过学习连接到其端口的设备的 MAC 地址来工作。

当一个数据包到达交换机时，交换机会查看数据包的目的 MAC 地址，并根据其学习到的 MAC 地址表将数据包转发到相应的端口。

如果目的MAC 地址不在地址表中，交换机将把数据包广播到所有端口（除了接收端口），以查找目标设备。

交换机还采用了存储转发和直通转发两种数据转发方式。

存储转发方式会先接收整个数据包，进行错误检查后再转发；直通转发方式则在收到数据包的头部信息后就立即转发，提高了数据传输的速度，但可能会转发错误的数据包。

网管员不可不知二层交换机基础知识IT168网络通信频道精心打造的《网管员书架》栏目已经成功举办了两期：第一期：中小企业组网十步法第二期：中小企业路由器配置第三期将介绍中小企业交换机配置相关的内容，今天先由小编来一篇关于交换机基础知识介绍的预热文章。

咱们平时所说的局域网交换技术，也称为层2交换技术，内容主要包括层2交换的工作原理、网络环路、如何利用Spanning-Tree Protocol 来解决网络环路、VLAN及VTP技术，这篇文章主要介绍二层交换机的工作原理以及网络环路的危害。

其他的内容将在后续陆续介绍。

大家都知道传统共享以太网使用的是CSMA/CD机制，即载波侦听多路访问/冲突检测。

我们来详细分析一下：▲ CSMA/CDCSMA/CD是一种分布式介质访问控制协议，网络中的各个节点都能独立地决定数据帧的发送与接收。

每个节点在发送数据帧之前，首先要进行载波监听，只有介质空闲时，才允许发送帧。

这时，如果两个以上的节点同时监听到介质空闲并发送帧，则会产生冲突现象，这使发送的帧都成为无效帧，发送随即宣告失败。

每个节点必须有能力随时检测冲突是否发生，一旦发生冲突，则应停止发送，以免介质带宽因传送无效帧而被白白浪费，然后随机延时一段时间后，再重新争用介质，重发送帧。

最早由Inter，施乐，DEC三家公司提出以太网标准，后来IEEE组织制定了802.3标准规定了以太网的物理层和数据链路层的MAC子层，主要就是定义了10BASE-2、10BASE-5、10BASE-T、10BASE-F 等，规定了介质，带宽，距离等。

同时还定义了一个502.2标准，规定以太网数据链路层的LLC子层，即逻辑链路控制子层，主要是提供了一个数据链路层与网络层的接口，如图所示：网络层有很多协议，数据链路层提供了很多协议之间的区分，使用网络层的哪一个协议，这就是为什么数据帧要封装一个LLC的头部信息。

但传统以太2帧中不是使用LLC封装而是在数据帧中有一个2个字节的type来表明上网所使用的协议,如下图所使用的网络层协议是ARP。

二层交换机:二层交换技术是发展比较成熟,二层交换机属数据链路层设备,可以识别数据包中的MAC地址信息,根据MAC地址进行转发,并将这些MAC地址与对应的端口记录在自己内部的一个地址表中.具体如下:(1当交换机从某个端口收到一个数据包,它先读取包头中的源MAC地址,这样它就知道源MAC地址的机器是连在哪个端口上;(2再去读取包头中的目的MAC地址,并在地址表中查找相应的端口(3如表中有与这目的MAC地址对应的端口,把数据包直接复制到这端口上三层交换机: 三层交换技术就是将路由技术与交换技术合二为一的技术。

在对第一个数据流进行路由后,它将会产生一个MAC地址与IP地址的映射表,当同样的数据流再次通过时,将根据此表直接从二层通过而不是再次路由,从而消除了路由器进行路由选择而造成网络的延迟,提高了数据包转发的效率.路由器:传统地,路由器工作于OSI七层协议中的第三层,其主要任务是接收来自一个网络接口的数据包,根据其中所含的目的地址,决定转发到下一个目的地址。

因此,路由器首先得在转发路由表中查找它的目的地址,若找到了目的地址,就在数据包的帧格前添加下一个MAC地址,同时IP数据包头的TTL(Time To Live域也开始减数,并重新计算校验和。

当数据包被送到输出端口时,它需要按顺序等待,以便被传送到输出链路上。

路由器在工作时能够按照某种路由通信协议查找设备中的路由表。

如果到某一特定节点有一条以上的路径,则基本预先确定的路由准则是选择最优(或最经济的传输路径。

由于各种网络段和其相互连接情况可能会因环境变化而变化,因此路由情况的信息一般也按所使用的路由信息协议的规定而定时更新。

主要区别:二层交换机工作在数据链路层,三层交换机工作在网络层,路由器工作在网络层。

具体区别如下:二层交换机和三层交换机的区别:三层交换机使用了三层交换技术三层交换(也称多层交换技术,或IP交换技术是相对于传统交换概念而提出的。

众所周知,传统的交换技术是在OSI网络标准模型中的第二层——数据链路层进行*作的,而三层交换技术是在网络模型中的第三层实现了数据包的高速转发。

以太网交换机1、以太网以太网是在70年代初期由Xerox公司Palo Alto研究中心推出的。

1979年Xerox、Intel和DEC公司正式发布了DIX版本的以太网规范，1983年IEEE 802.3标准正式发布。

初期的以太网是基于同轴电缆的，到八十年代末期基于双绞线的以太网完成了标准化工作，即我们常说的10BASE-T。

随着市场的推动，以太网的发展越来越迅速，应用也越来越广泛。

MAC地址：MAC地址有48位，它可以转换成12位的十六进制数，这个数分成三组，每组有四个数字，中间以点分开。

MAC地址有时也称为点分十六进制数。

为了确保MAC地址的唯一性，IEEE对这些地址进行管理。

每个地址由两部分组成，分别是供应商代码和序列号。

供应商代码代表NIC（网络接口卡）制造商的名称，它占用MAC的前六位12进制数字，即24位二进制数字。

序列号由供应商管理，它占用剩余的6位地址，或最后的24位二进制数字。

以太网的MAC地址可以分为三类，分别是单播地址、多播地址、广播地址。

CSMA/CD：以太网使用CSMA/CD（Carrier Sense Multiple Access with Collision Detection，带有冲突监测的载波侦听多址访问）。

在CSMA/CD方式下，在一个时间段，只有一个节点能够在导线上传送数据。

如果其他节点想传送数据，必须等到正在传输的节点的数据传送结束后才能开始传输数据。

以太网之所以称作共享介质就是因为节点共享同一根导线这一事实。

以太网的典型设备-HUBHUB是一个多端口的转发器，当以HUB为中心设备时，网络中某条线路产生了故障，并不影响其它线路的工作。

所以HUB在局域网中得到了广泛的应用。

大多数的时候它用在星型与树型网络拓扑结构中，以RJ45接口与各主机相连（也有BNC接口），HUB按照不同的说法有很多种类。

HUB按照对输入信号的处理方式上，可以分为无源HUB、有源HUB、智能HUB。

多层网络交换机原理详解二层交换机概述一、交换机的工作原理1.交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中。

2.交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发。

3.如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。

这一过程称为泛洪（flood）。

4.广播帧和组播帧向所有的端口转发。

二、交换机的三个主要功能学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。

转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）。

消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。

三、交换机的工作特性1.交换机的每一个端口所连接的网段都是一个独立的冲突域。

2.交换机所连接的设备仍然在同一个广播域内，也就是说，交换机不隔绝广播（惟一的例外是在配有VLAN的环境中）。

3.交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备（此处所述交换机仅指传统的二层交换设备）。

四、交换机的分类依照交换机处理帧时不同的操作模式，主要可分为两类：存储转发：交换机在转发之前必须接收整个帧，并进行错误校检，如无错误再将这一帧发往目的地址。

帧通过交换机的转发时延随帧长度的不同而变化。

直通式：交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。

由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。

五、二、三、四层交换机？多种理解的说法：1.二层交换（也称为桥接）是基于硬件的桥接。

基于每个末端站点的唯一MAC地址转发数据包。

二层交换的高性能可以产生增加各子网主机数量的网络设计。

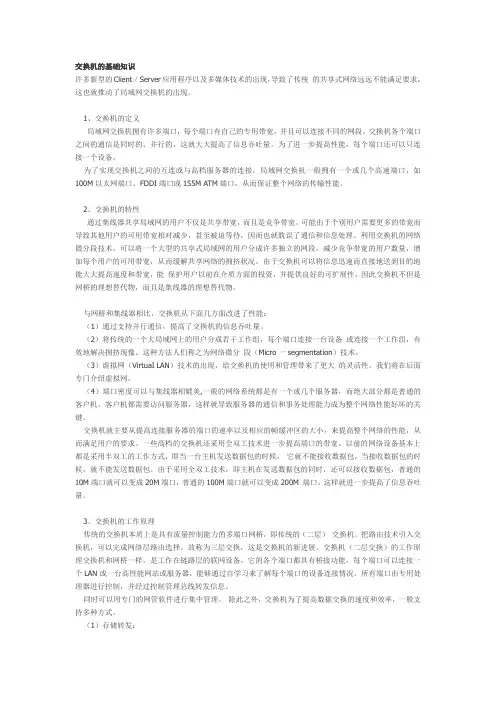

交换机基础知识（1）交换机基础知识许多新型的Client／Server应用程序以及多媒体技术的出现，导致了传统的共享式网络远远不能满足要求，这也就推动了局域网交换机的出现。

一、交换机的定义局域网交换机拥有许多端口，每个端口有自己的专用带宽，并且可以连接不同的网段。

交换机各个端口之间的通信是同时的、并行的，这就大大提高了信息吞吐量。

为了进一步提高性能，每个端口还可以只连接一个设备。

为了实现交换机之间的互连或与高档服务器的连接，局域网交换机一般拥有一个或几个高速端口，如100M以太网端口、FDDI端口或155M ATM端口，从而保证整个网络的传输性能。

二、交换机的特性通过集线器共享局域网的用户不仅是共享带宽，而且是竞争带宽。

可能由于个别用户需要更多的带宽而导致其他用户的可用带宽相对减少，甚至被迫等待，因而也就耽误了通信和信息处理。

利用交换机的网络微分段技术，可以将一个大型的共享式局域网的用户分成许多独立的网段，减少竞争带宽的用户数量，增加每个用户的可用带宽，从而缓解共享网络的拥挤状况。

由于交换机可以将信息迅速而直接地送到目的地能大大提高速度和带宽，能保护用户以前在介质方面的投资，并提供良好的可扩展性，因此交换机不但是网桥的理想替代物，而且是集线器的理想替代物。

与网桥和集线器相比，交换机从下面几方面改进了性能：（1）通过支持并行通信，提高了交换机的信息吞吐量。

（2）将传统的一个大局域网上的用户分成若干工作组，每个端口连接一台设备或连接一个工作组，有效地解决拥挤现像。

这种方法人们称之为网络微分段（Micro一segmentation）技术。

（3）虚拟网（VirtuaI LAN）技术的出现，给交换机的使用和管理带来了更大的灵活性。

我们将在后面专门介绍虚拟网。

（4）端口密度可以与集线器相媲美一般的网络系统都是有一个或几个服务器，而绝大部分都是普通的客户机。

客户机都需要访问服务器，这样就导致服务器的通信和事务处理能力成为整个网络性能好坏的关键。
