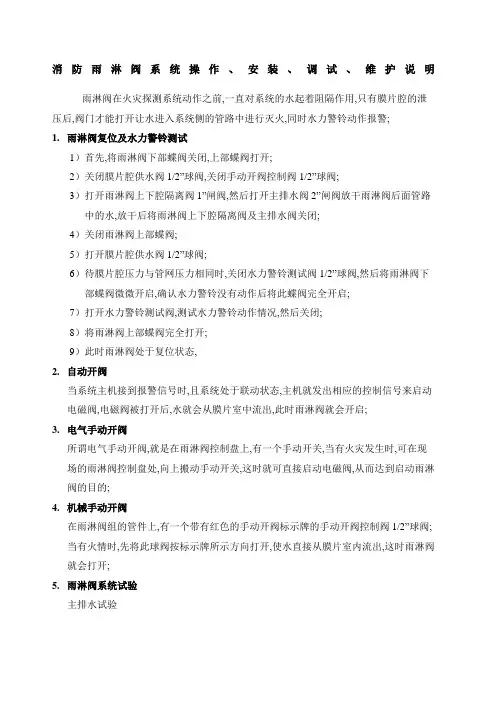

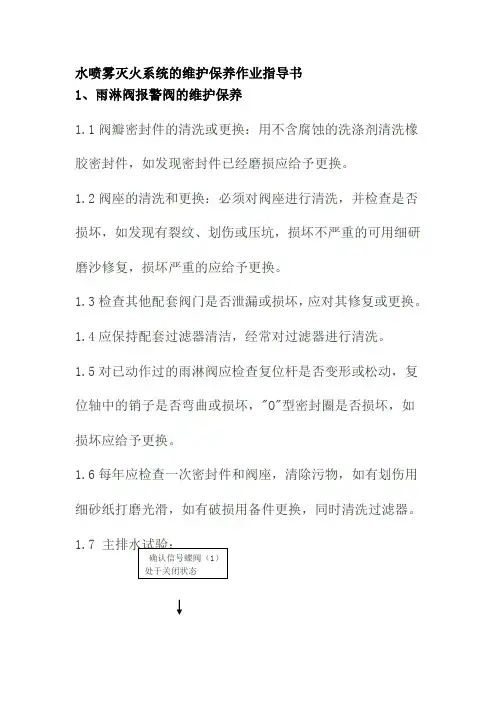

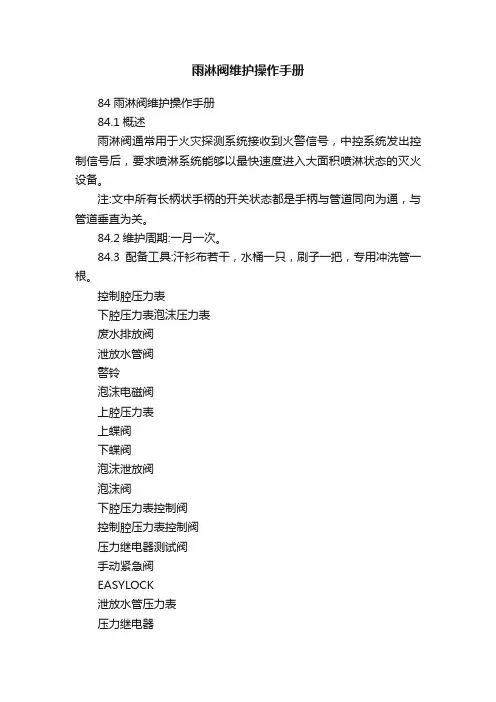

消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前,一直对系统的水起着阻隔作用,只有膜片腔的泄压后,阀门才能打开让水进入系统侧的管路中进行灭火,同时水力警铃动作报警;1.雨淋阀复位及水力警铃测试1）首先,将雨淋阀下部蝶阀关闭,上部蝶阀打开;2）关闭膜片腔供水阀1/2”球阀,关闭手动开阀控制阀1/2”球阀;3）打开雨淋阀上下腔隔离阀1”闸阀,然后打开主排水阀2”闸阀放干雨淋阀后面管路中的水,放干后将雨淋阀上下腔隔离阀及主排水阀关闭;4）关闭雨淋阀上部蝶阀;5）打开膜片腔供水阀1/2”球阀;6）待膜片腔压力与管网压力相同时,关闭水力警铃测试阀1/2”球阀,然后将雨淋阀下部蝶阀微微开启,确认水力警铃没有动作后将此蝶阀完全开启;7）打开水力警铃测试阀,测试水力警铃动作情况,然后关闭;8）将雨淋阀上部蝶阀完全打开;9）此时雨淋阀处于复位状态,2.自动开阀当系统主机接到报警信号时,且系统处于联动状态,主机就发出相应的控制信号来启动电磁阀,电磁阀被打开后,水就会从膜片室中流出,此时雨淋阀就会开启;3.电气手动开阀所谓电气手动开阀,就是在雨淋阀控制盘上,有一个手动开关,当有火灾发生时,可在现场的雨淋阀控制盘处,向上搬动手动开关,这时就可直接启动电磁阀,从而达到启动雨淋阀的目的;4.机械手动开阀在雨淋阀组的管件上,有一个带有红色的手动开阀标示牌的手动开阀控制阀1/2”球阀;当有火情时,先将此球阀按标示牌所示方向打开,使水直接从膜片室内流出,这时雨淋阀就会打开;5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适,利用静水和余水压与先前确定的读数进行比较;主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物,为避免再试验的时候造成事故,事先必须对排放口流出的水进行适当的处理;主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时,注意纪录供水压表的读数,这就是静水压;2)慢慢打开主排水阀直至全开,察看是否有稳定的水自主排水管流出,若是没有稳定的水流排出,就检查主排水管内是否有阻塞物;3)让水流动着直至膜片室供水管上水压表的读数下降,并稳定为止,这时纪录此读数,这就是余压;4)关闭主排水阀5)将静水压第一次和较高的水压读数和余压表的读数第二次和较低的压力表读数,此读数就是在主排水阀打开时测出的与事先确定的读数进行比较,如果读数对比较合适,就可以认为供水较好,若是读数偏离很大,就要研究找出原因;几种可能出现的原因：i.供水阀部分关闭或完全关闭ii.供水总管阻塞iii.供水管或总管漏水6.维护保养雨淋阀及其配件应在半年检查一次,检查是否有异物进入膜片的密封件、膜片室内;1)膜片密封：必须检查橡胶密封是否损坏和磨损,他应该没有赃物,如果发现已经磨损或是损坏,就必须把他更换掉;如果有赃物,应该立即清洗,清洗时不得使用有损于橡胶密封件的化学药剂,在自动泄水阀发生漏水现象时,就需要对橡胶密封进行检查;2)膜片密封的更换：拆下膜片腔组件,将橡胶密封更换掉;3)电磁阀：应该定期对电磁阀的工作进行检查,若是电磁阀动作有故障,就应该检查电气系统,如电磁阀损坏应立即更换;4)对其他的附件如闸阀、过滤器等都要定期检查,才能保证系统的正常运行;湿式报警阀的安装、调试、维护工作原理：在伺应状态下由于旁路管和单向阀在供水压力波动的情况下可使阀瓣上部水压大于其下部的水压,同时在结构上阀瓣上承压面比下承压面大约15%,故可有效地防止因水压波动打开阀瓣而形成误报警;当系统侧因出现火灾使喷头爆碎喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已打开的喷头连续供水,完成灭火作用;完成灭火工作后,更换喷头,即可恢复伺应状态;安装调整报警阀应该安装在便于观察和易于接近的地方,周围要留出必需的维修空间;安装之前要先冲洗供水管路,使其内部清洁无污物;拆开包装,检查阀的接合法兰处是否有磕碰,密封是否完好,阀瓣动作是否灵活无阻滞现象;为便于观察报警管路的状况,最好将其排水通过一个敞开的口或安装成能看到排水状况的形式;各附件的安装应按其说明书进行;当供水压力波动较大时,需在报警管路上安装延迟器,这样可以存储因阀瓣偶然抬起而溢出的水及时排掉;在供水压力较稳定的情况下可以不用安装延迟器;试验操作安装后及定期检查时应进行以下试验：1.报警试验A：在自动喷水系统的管道末端装有一个通径为25mm的试验阀、打开此阀即有水流出,水力警铃、压力开关及水流指示器都将发出相应的报警信号;2.报警试验B：关闭报警管路上的球阀,开启报警试验阀,水则流进报警管路,使压力开关和水力警铃动作、报警;测试结束后,关闭报警试验阀,打开球阀;将系统恢复到伺应状态;3.供水管路试验：关闭报警管路上的球阀,打开50mm球阀,若有大量水流出则表明供水管路畅通,否则应检查并排除堵塞;关闭50mm球阀,打开球阀;将系统恢复到伺应状态;注意：检查完以后应立即打开球阀,否则不会报警;维修保养报警阀及其附件应半年检查和试验一次,以保证能安全可靠地进行工作;1.检查阀瓣上的橡胶密封面,该面应清洁无损伤,否则应清洗或更换;2.检查阀座的环形槽和小孔,不允许积存泥沙和污物,必要时进行清洗;3.阀座密封面应平整,无创伤和压痕,必要时应修理或送回制造厂更换;4.若延时器到总排水管的排水出口有水流出则表明球阀或报警阀座圈有裂痕;5.若有水不断从延迟器排水口流出,表明阀瓣密封不严,应检查修理;6.检查延迟器的节流孔,必要时进行清洗,使其畅通;7.检查水力警铃的传动杆,铃槌等件的灵活性,确保其运动无阻碍;8.检查过滤器,必要时要进行清洗;注意：试验和检查维修时如需要关闭喷水系统的供水阀门,必须通知有关人员和管理部门,采取相应预防措施,完成试验后应立即将该阀门打开;雨淋阀系统的安装、调试及注意事项信号蝶阀的安装：1)信号蝶阀的安装：蝶阀的安装必须严格到位,以保证蝶阀与法兰的同轴度；注意：为了保证消防蝶阀开、关灵活,不允许因安装不当或其他原因,造成蝶阀不能全开的现象出现;2)蝶阀安装时,阀瓣宜处于局部开启状态,应一边安装一边检查阀门操作灵活性；3)安装后,操作阀门从全开到全关,如感觉阀门开、关异常,必须卸下,消除阀门异常操作原因；4)蝶阀如有漏水现象一般为阀瓣密封处有杂质,此时必须将蝶阀卸下,检查并消除漏水原因；警告：严禁在扭矩异常时,强行转动手轮,或使用工具转动手轮,造成蝶阀永久性损坏;5)信号蝶阀的接线：当信号蝶阀在全开位置时,将监视信号线接在开节点上,并加好电阻,当信号蝶阀未在全开位置时,该节点闭合,主机收到报警信号；喷头的安装：1)喷头的安装,应使用非固化管道密封胶螺纹固定剂或聚四氟乙烯密封带；警告：严禁使用麻丝做喷头丝扣密封剂;2)受到强烈撞击或跌落的闭式喷头不能使用,以免发生误动作；3)安装喷头前,应做完管道冲洗和打压实验；雨淋系统的安装：1)雨淋阀阀体安装前,应做清洗,阀体必须垂直吊装,且注意阀体安装方向；2)雨淋阀湿式配管的安装,各个丝扣必须使用非固化管道密封胶螺纹固定剂或聚四氟乙烯密封带；警告：严禁使用麻丝做喷头丝扣密封剂;3)雨淋阀的电磁阀、压力表和压力开关安装前,应对相关管路清洗,并检查接口部分是否有杂质,如有,应清除,以免发生堵塞现象；4)雨淋阀组安装完毕后,调试前,必须将上下蝶阀关闭,同时将管路上全部球阀、闸阀关闭；警告：严禁连带雨淋阀组进行管道冲洗和打压实验5)压力开关接线：雨淋阀压力开关的监视信号线应接在COM、NO常开接点上；注意：预作用系统低气压报警开关接线：该开关的监视信号线应接在COM、NC常闭接点上；6)电磁阀有方向指示,严禁倒装；压力表易损坏的原因：1)雨淋阀组安装好后,压力表下端闸阀为常开状态；2)雨淋阀调试以及消防供水系统调试时,压力表均处在常开状态；3)在压力表无任何保护的情况下,多次的调试造成水压波动,从而造成压力表损坏；如何避免压力表易损坏：1)为保护压力表完好,自雨淋阀安装好后,必须将所有压力表下端闸阀关闭；2)雨淋阀必须由厂家调试,施工方配合,并且做好调试记录,施工方不得私自调试雨淋阀；3)调试第一步：检查所有压力表下端闸阀是否全部关闭,确认后开始调试；4)打开每个雨淋阀主排水阀,检查水质,直至水流干净为止；5)调试期间可暂时打开压力表,查看管道水压,查看后应立即关闭；雨淋阀的调试：1)调试前做好准备工作,应通知业主,请业主联系配合调试的人员带好工具,配合调试,准备好调试记录；2)第一次调试前,将所有雨淋阀上下蝶阀关闭,并将雨淋阀组管路上的阀门全部关闭,确认后,准备开始调试；3)首先,查看消防管网压力表,确认管网有足够水压,然后将雨淋阀前总闸阀打开,使母管充满水；4)推动自动滴水阀阀杆,查看是否有水流出,如有水持续不断地流出,则应检查是否有上下蝶阀漏水现象；5)按照前面复位步骤,将雨淋阀复位；6)打开雨淋阀的主排水阀,查看水质,确认水质干净,无杂质；若无法查看,则将主排水阀打开几分钟,冲洗阀体内杂质；7)关闭主排水阀,此时雨淋阀处于复位状态,打开水力警铃测试阀门,此时水力警铃应发出连续响声水压不同,响声略有不同,主机应收到压力开关的报警信号；如水力警铃不响或响声不连续,应检查该管路是否堵塞；正常后关闭该阀门；8)打开手动开阀控制球阀,使雨淋阀动作,然后水力警铃动作,该雨淋阀正常；9)调试后将雨淋阀按前述步骤进行复位;电磁阀的调试：1)关闭雨淋阀下部蝶阀；2)将控制管路进口球阀打开,使膜室充满水；如此时发现电磁阀处出水,则应检查该电磁阀方向是否装反,未装反的情况下,检查是否有DC24V输出到该电磁阀；3)主机手动输出动作信号,电磁阀应响应动作,从电磁阀处持续有水流出；当该雨淋阀有联动关系时,应测试联动输出情况；4)主机停止输出信号,将雨淋阀控制管路进口球阀关闭;全部雨淋阀调试结束后,再次检查并确认蝶阀和雨淋阀管路上的全部阀门已关闭;雨淋阀就地控制盘操作说明1.指示灯及开关名称与功能雨淋阀就地控制盘平时置于“遥控”挡;当保护区火灾发生时,消防报警主机将联动控制开启雨淋阀的信号送至雨淋阀就地控制盘,从而开启雨淋阀进行灭火;也可以人为就地将就地/遥控选择开关置于“就地”挡后向上扳动手动启阀开关启动雨淋阀;3.附雨淋阀就地控制盘外形、安装尺寸及内部接线图湿式报警阀就地控制盘操作说明1.指示灯及开关名称与功能2.湿式报警阀就地控制盘安装于湿式报警阀附近,用于现场指示湿式阀系统的状态;湿式阀的动作是由于保护区喷头的破裂而引起的,故就地盘上只能显示信号,不能也不需要给控制信号;3.附湿式报警阀就地盘外形、安装尺寸及内部接线图。
