全面解读汽车转向系转向系的功用、类型、组成及工作过程1．功用1）功用：汽车转向系的功用是改变和保持汽车的行驶方向。
定义：当汽车需要改变行驶方向时，必须使转向轮绕主销轴线偏转一定角度，直到新的行驶方向符合驾驶员的要求时，再将转向轮恢复到直线行驶位置。
这种由驾驶员操纵，转向轮偏转和回位的一整套机构，称为汽车转向系。
2 .类型、组成及系统的工作过程1）分类汽车转向系按转向能源的不同分为机械转向系和动力转向系两大类如果按照助力形式，又可以分为机械式（无助力），和动力式（有助力）两种，其中动力转向器又可以分为气压动力式、液压动力式、电动助力式、电液助力式等种类。
动力转向系统是兼用驾驶员体力和发动机(或电机)的动力为转向能源的转向系统，它是在机械转向系统的基础上加设一套转向加力装置而形成的。
2）基本组成机械转向系以驾驶员的体力作为转向能源。
机械转向系由转向操纵机构、转向器和转向传动机构三大部分组成，图8-1为其一般布置情况示意图。
机械转向系示意图3.系统工作过程汽车转向时，驾驶员转动转向盘，通过转向轴、万向节和转向传动轴，将转向力矩输入转向器。
从转向盘到转向传动轴这一系列部件即属于转向操纵机构。
转向器中有1~2级啮合传动副，具有减速增力作用。
经转向器减速后的运动和增大后的力矩传到转向摇臂，再通过转向直拉杆传给固定于左转向节上的转向节臂，使左转向节及装于其上的左转向轮绕主销偏转。
左、右梯形臂的一端分别固定在左、右转向节上，另一端则与转向横拉杆作球铰链连接。
当左转向节偏转时，经梯形臂、横拉杆和梯形臂的传递，右转向节及装于其上的右转向轮随之绕主销同向偏转相应的角度。
转向摇臂、转向直拉杆、转向节臂、梯形臂和转向横拉杆总称为转向传动机构。
梯形臂，以及转向横拉杆和前轴构成转向梯形，其作用是在汽车转向时，使内、外转向轮按一定的规律进行偏转。
4.动力转向系动力转向系是兼用驾驶员体力和发动机动力作为转向能源的转向系。
动力转向系是在机械转向系的基础上加设一套转向加力器而构成的。

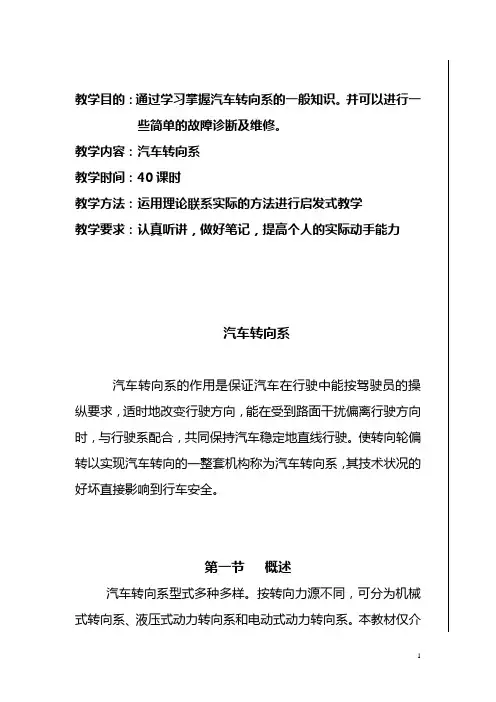

教学目的：通过学习掌握汽车转向系的一般知识。
并可以进行一些简单的故障诊断及维修。
教学内容：汽车转向系教学时间：40课时教学方法：运用理论联系实际的方法进行启发式教学教学要求：认真听讲，做好笔记，提高个人的实际动手能力汽车转向系汽车转向系的作用是保证汽车在行驶中能按驾驶员的操纵要求，适时地改变行驶方向，能在受到路面干扰偏离行驶方向时，与行驶系配合，共同保持汽车稳定地直线行驶。
使转向轮偏转以实现汽车转向的一整套机构称为汽车转向系，其技术状况的好坏直接影响到行车安全。

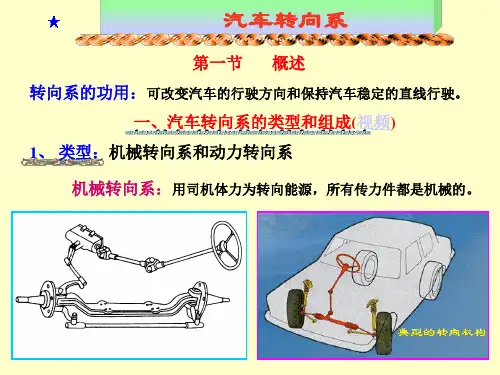

第一节概述汽车转向系型式多种多样。
按转向力源不同，可分为机械式转向系、液压式动力转向系和电动式动力转向系。
本教材仅介绍前两种。
1．机械式转向系机械式转向系由包括转向盘、转向柱、转向器的转向装置和转向传动机构两大部分组成。
汽车转向时，驾驶员作用于转向盘上的力经转向柱传至转向器，将转向力放大后，再通过转向传动机构的传递，推动转向轮偏转，使汽车改变行驶方向。
整个机械式转向系由一系列机械零件构成，完全由驾驶员的力量实现转向，具有结构简单、工作可靠、路感好等优点，但操纵较费力。
2．液压式动力转向系如图10-2所示为液压式动力转向系。
它在原有机械式转向系基础上，加设了一套液压助力装置。
汽车转向时，驾驶员只需在转向盘上作用一个较小的力。
此时，由发动机驱动的油泵建立高压油，便在控制阀的控制下进入动力缸，推动转向轮偏转，实现汽车转向。
采用液压助力后，使转向系操纵既轻便又灵敏，所以，广泛应用于高速轿车或重型载货汽车上。
作业：转向系的组成及功用是什么？第二节转向装置转向装置包括转向盘、转向柱、转向器三部分，其主要作用是增大驾驶员作用到转向盘上的转向力，并改变运动方向后，再由转向传动机构传递到转向轮上。
其中转向器目前使用较多的是蜗杆曲柄主销式转向器和循环球式转向器。
一、蜗杆曲柄主销式转向装置蜗杆曲柄主销式转向装置具有传动效率高、转向轻便、摇臂摆角范围大等优点。
东风EQ1090汽车的转向装置主要由方向盘、转向轴与管柱、转向传动轴、万向节滑动叉总成及转向器等组成。
