柴油打桩锤的优势和劣势分析柴油打桩锤作为一种常见的桩基施工设备，广泛应用于建筑、港口、道路等工程领域。
它通过柴油引擎驱动，利用振动力将桩体推入地下，具备一定的优势和劣势。
本文将从施工效率、适用范围、维护保养等方面，对柴油打桩锤的优势和劣势进行分析。
一、柴油打桩锤的优势1. 施工效率高：柴油打桩锤具备强大的推力和冲击力，可在较短的时间内完成桩体的推桩作业。
相比其他桩基施工设备，它的施工速度更快，能够满足工程项目的紧急要求。
2. 适用范围广：柴油打桩锤适用于各种类型的桩基施工，包括桩身形状复杂的斜桩和摩擦桩。
不论是各类土质、岩石，还是湿地和海洋环境，柴油打桩锤都能够胜任，并具备较高的适应性。
3. 强大的冲击力：柴油打桩锤的冲击力可根据具体施工需求进行调节，能够适应不同桩基的施工要求。
冲击力的强大性确保了桩体能够牢固地嵌入地下，提高了桩基的稳定性和承载能力。
4. 维护保养相对简单：柴油打桩锤由柴油引擎驱动，机械化程度高，日常维护保养工作相对简单。
合理维护保养能够延长设备的使用寿命，减少故障发生，提高工程施工的连续性和稳定性。
二、柴油打桩锤的劣势1. 噪音和振动：柴油打桩锤在施工过程中会产生噪音和振动。
尤其是在居住区或需求降噪环境的工程项目中，需要采取相应的措施进行噪音和振动的隔离和保护，以减少对周围环境和人员的影响。
2. 燃油消耗：柴油打桩锤需要使用燃油，会对环境造成一定的污染。
为减少燃油消耗和环境污染，可以合理控制使用时间和频率，并择机使用更加清洁和环保的燃油。
3. 设备重量较大：柴油打桩锤由于具备较强的推力和冲击力，设备重量相对较大。
这对设备的搬运和转场带来一定困难，需要配备足够的起重设备和搬运人员，增加施工成本和复杂度。
4. 柴油引擎维护成本：柴油打桩锤的核心部件为柴油引擎，维护和修复成本相对较高。
为了保持设备的正常运行，需要定期更换机油和滤清器，进行机械和电气部分的日常检查和保养。
三、总结柴油打桩锤作为桩基施工设备的一种，具备高效、广泛适用、强大的冲击力和相对简单的维护保养等优势。

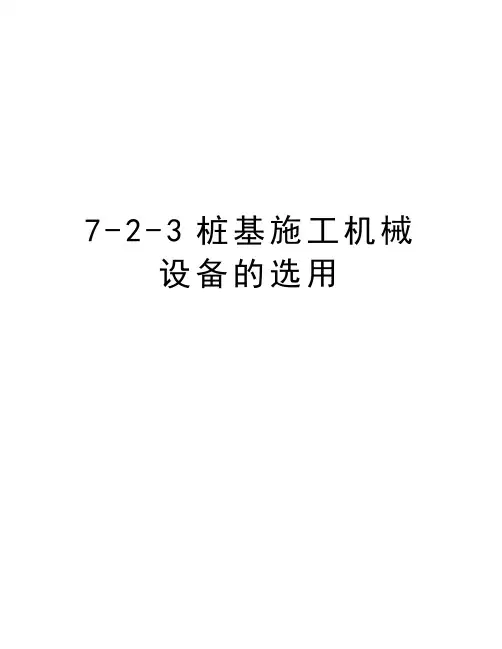

7-2-3桩基施工机械设备的选用7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用桩锤有落锤、汽锤、柴油锤、振动锤等，其使用条件和适用范围可参考表7-45。
桩锤目前多采用柴油锤，锤重可根据工程地质条件、桩的类型、结构、密集程度及现场施工条件参照表7-46选用。
桩锤适用范围参考表表7-45锤重选择表表7-46注：1．本表仅供选锤用；2．本表适用于20~60m长预制钢筋混凝土桩及40~60m长钢管桩，且桩尖进入硬土层有一定深度。
7-2-3-2 常用桩锤的技术性能1．柴油锤柴油锤又分导杆式和筒式两类，其中以筒式柴油锤使用较多，它是一种气缸固定活塞上下往复运动冲击的柴油锤，其特点是柴油在喷射时不雾化，只有被活塞冲击才雾化，其结构合理，有较大的锤击能力，工作效率高，还能打斜桩。
国产常用导杆式和筒式柴油锤的技术性能见表7-47和表7-48。
此外我国还从国外引进一批筒式柴油锤，以日本和德国生产的为主，如表7-49和表7-50所示。
导杆式柴油锤的技术性能表7-47卷扬机：起重量（t） 1.5 1.5 3.0电机型号JZ21-6 JZ21-6 JZ22-65 5 7.5电机功率（kW）915 915 920电机转速（r/min）外形尺寸（m）长×宽×高 4.34×3.90×11.4 5.4×4.2×12.45 7.5×5.6×17.5 全机总重（t） 6.7 7.5 13.9筒式柴油锤的技术性能表7-48 Array国外筒式柴油锤的技术性能表7-49注：1．表中，日本神户制钢所型号系列中带A者，石川岛建机型号系列中带C 者均为减烟型柴油锤。
2．神户制钢所型号系列中的KB型表示斜打型桩锤。
3．德尔马克公司生产的如D25-32/33型，在打45°斜桩时，桩锤长度要加长1m，其总重量也相应增加。
4．表中带C字母的表示减烟型柴油锤，带B字母的表示斜打型柴油锤；带*的表示水上型，其余均为陆上型。
2、最大沉管直径 600mm3、单根桩长 15m4、沉桩深度 50m5、主卷扬单绳拉力5T 牵引速度 12m/min6、副卷扬单绳拉力 4T 牵引速度 17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距 1500mm11、外形尺寸工作状态（长宽高）××运输状态（长宽高）××12、整机重量 36T13、边桩施工需预留距离基坑边2米以上工作面柴油锤打桩机D722、最大沉管直径 800mm3、单根桩长 15m4、沉桩深度 60m5、主卷扬单绳拉力5T 牵引速度 12m/min6、副卷扬单绳拉力 4T 牵引速度 17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距 1500mm11、外形尺寸工作状态（长宽高）××运输状态（长宽高）××12、整机重量 36T13、边桩施工需预留距离基坑边2米以上工作面柴油锤打桩机D801、可入强风化岩 500mm2、最大沉管直径 800mm3、单根桩长 15m4、沉桩深度 60m5、主卷扬单绳拉力8T 牵引速度 18m/min6、副卷扬单绳拉力 5T 牵引速度 20m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距 1500mm11、外形尺寸工作状态（长宽高）××运输状态（长宽高）××12、整机重量 43T13、边桩施工需预留距离基坑边2米以上工作面。
常用桩锤的技术性能1．柴油锤柴油锤又分导杆式和筒式两类，其中以筒式柴油锤使用较多，它是一种气缸固定活塞上下往复运动冲击的柴油锤，其特点是柴油在喷射时不雾化，只有被活塞冲击才雾化，其结构合理，有较大的锤击能力，工作效率高，还能打斜桩。
国产常用导杆式和筒式柴油锤的技术性能见表7-47和表7-48。
此外我国还从国外引进一批筒式柴油锤，以日本和德国生产的为主，如表7-49和表7-50所示。
导杆式柴油锤的技术性能表7-47项目桩锤型号D1-600 D1-1200 D1-1800锤击部分重量（kg）600 1200 1800锤击部分最大行程（mm）1870 1800 2100锤击次数（次/min）50~70 55~60 45~50最大锤击能量（kN·m）11.2 21.6 37.8气缸直径（mm）200 250 290耗油量（L/h） 3.1 5.5 6.9 燃油箱容量（L）11 11.5 22 桩的最大长度（m）8 9 12桩的最大直径（mm）300 350 400 卷扬机：起重量（t） 1.5 1.5 3.0 电机型号JZ21-6 JZ21-6 JZ22-6 电机功率（kW） 5 5 7.5 电机转速（r/min）915 915 920 外形尺寸（m）长×宽×高 4.34×3.90×11.4 5.4×4.2×12.45 7.5×5.6×17.5 全机总重（t） 6.7 7.5 13.9筒式柴油锤的技术性能表7-48国外筒式柴油锤的技术性能表7-49注：1．表中，日本神户制钢所型号系列中带A者，石川岛建机型号系列中带C者均为减烟型柴油锤。
2．神户制钢所型号系列中的KB型表示斜打型桩锤。
3．德尔马克公司生产的如D25-32/33型，在打45°斜桩时，桩锤长度要加长1m，其总重量也相应增加。
4．表中带C字母的表示减烟型柴油锤，带B字母的表示斜打型柴油锤；带*的表示水上型，其余均为陆上型。

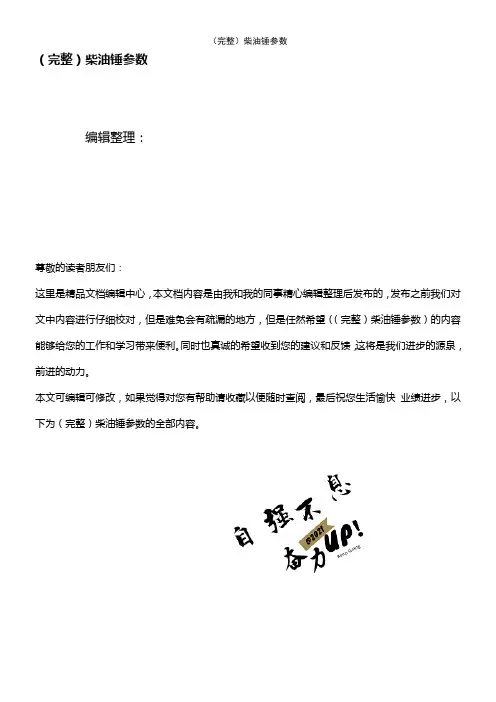

（完整）柴油锤参数
（完整）柴油锤参数
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）柴油锤参数）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）柴油锤参数的全部内容。
（完整）柴油锤参数
导杆式柴油锤技术参数表
1、江苏东达、巨力、巨威、抚顺6409等数家可以生产并提供货源。
2、以上参数中的型号为锤头的重量，即气缸体质量。
简易柴油锤打钢管桩的机械参数一、简介简易柴油锤是一种常用于打钢管桩的机械工具，它通过柴油发动机驱动，利用活塞的上下运动产生冲击力，将钢管桩打入地下。
在施工现场，根据工程需要选择合适的机械参数，以确保施工的效率和质量。
二、机械参数1. 冲击力冲击力是简易柴油锤打钢管桩的关键参数之一。
它直接影响着钢管桩的打入深度和施工效率。
冲击力的大小取决于柴油锤的质量和冲击能量。
一般来说，柴油锤的质量越大，冲击力越大。
冲击能量的大小则与柴油锤的冲击频率和冲击行程有关。
2. 冲击频率冲击频率指的是柴油锤每分钟产生的冲击次数。
冲击频率的选择应根据地质条件、钢管桩的直径和长度以及施工要求等因素进行合理确定。
一般来说，地质条件较好的情况下，冲击频率可以适当增加，提高施工效率。
3. 柴油锤重量柴油锤的重量是决定冲击力大小的重要因素之一。
柴油锤的重量越大，冲击力越大，打入钢管桩的能力越强。
但是，在选择柴油锤重量时，还需要考虑施工现场的限制条件，如工作空间狭小或地基承载能力有限等因素。
4. 冲击行程冲击行程是指活塞在柴油锤内的上下运动距离。
冲击行程的选择应根据钢管桩长度来确定。
一般来说，钢管桩较短的情况下，可以选择较小的冲击行程，提高施工效率。
而对于较长的钢管桩，则需要选择较大的冲击行程，以保证打入的深度。
5. 柴油发动机功率柴油锤的柴油发动机功率直接影响着冲击力的大小和施工效率。
功率越大，柴油锤的工作效率越高。
在选择柴油发动机功率时，需要考虑到施工现场的工况要求和经济成本，以达到最佳的施工效果。
6. 柴油锤尺寸柴油锤的尺寸也是决定施工效果的重要因素之一。
柴油锤的体积越小，适应性越强，施工空间要求也越小。
在选择柴油锤尺寸时，需要综合考虑施工现场的限制条件和钢管桩的尺寸，以确保施工的顺利进行。
三、应用案例柴油锤打钢管桩的机械参数在实际工程中的应用非常广泛。
例如，在基础工程中，柴油锤可以用于打桩、振动沉桩等施工作业；在桥梁工程中，柴油锤可以用于桩基施工、桥墩基础的加固等工作。

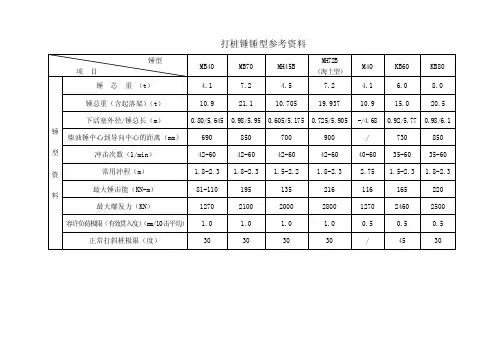

打桩锤锤型参考资料
打桩锤锤型参考资料
打桩锤性能参考资料
打桩锤性能参考资料
说明：
1、资料来源于《港口工程桩基规范》和锤性能说明书及工程实践经验统计值。
KB60和KB80因使用较少，故表中缺项较多；
2、本表仅供工程技术人员选锤时参考，不能作为确定桩的极限承载力和控制贯入度的依据；
3、硬粘土是指老粘性土和强风化残积层，N=20-40（N为未经修正数值）；
4、表中括号数字为钢管桩；
5、桩打入硬土层深度不包括桩尖部分的长度；
6、D系列下的比值范围为“斜桩最大倾斜度”（直至）。
打桩锤的档位能量对比。
柴油打桩锤的选择柴油锤爆发力强，锤击能量大，工效高，锤击作用时间比自由落锤作用时间长，因此锤击应力相对低一些，冲击体冲击距离（落距）随沉桩阻力的大小而自动调整，比拟适合于管桩的施打。
柴油锤分导杆式和筒式两种。
筒式柴油锤是利用芯（上活塞或冲击体）往复运动进行锤击打桩；二导杆式柴油锤是活塞固定、缸体往复运动作为冲击体进行锤击打桩，因其锤击能量、使用寿命短已逐渐被淘汰。
现在广泛应用的是筒式柴油打桩锤。
特殊是近几年生产的筒式柴油锤，供油油门分4档，1档最小，4档最大，打桩时一般启用2~3档，操作者轻易把握，捶击能量也比拟容易估算。
有关筒式柴油打桩锤的构造原理及性能参见是一章的打桩锤一节内容。
1．打桩锤的抉择是个复杂的问题，需要考虑多方面的因素。
衡量打桩锤抉择的合理性，主要标记是：1．1能保证装的承载力满意设计要求；1．2能顺利或基本顺利地将桩下沉到设计深度；1．3打桩的破损率能控制在1%左右，最多不超过3%；1．4满足设计要求的最后贯入度最好为20~40mm/10击；1．5每根桩的锤击数宜在1500击以内，最多不超过2000~2500集。
2．国外有实验结果表明：28天强度为49MPa的混凝土，当锤击压应力为混凝土强度的75%（37MPa）时，锤击819次破坏；当锤击应力为混凝土强度的45%~57%（22~28MPa），时锤击2400次破坏；当锤击应力为35%~50%（17~24MPa）时，锤击2670次破坏；当锤击应力为27%~33%（13~16MPa）时，锤击3400次破坏。
实际打桩时，一般要求打桩压盈利控制在混凝土极限强度的50%以内，锤击1500次左右不会发生疲惫破坏，超过2500次就有可能发生疲劳破坏，所以打桩时锤击次数不宜超过2000（PC桩）~2500（PHC桩）次。
同样的理由，对最后贯入度控制值也不能认为越小越好。
贯入度定的太小，锤击数必然增多，还会降低柴油锤的使用寿命。
实践表明：达到设计承载力的最后贯入度控制值为20~40mm/10击时，桩锤的抉择是比拟理想的。
D80-23柴油打桩锤技术参数主要参数型式单作用外型尺寸（）6200/7200 mm 锤总重16365/16905 kg 锤芯重量8000 kg打击频率36～45次/min 行程 3.4 m每次打击最大能量266830 Nm桩上最大冲击力2600 kN打斜桩最大倾斜度1：2/1：1最大混凝土桩30000 Kg极限贯入度 2 mm油料参数燃油消耗量25 L/h箱容量155 L种类柴油润滑油消耗量 2.9 L/h箱容量32 L种类夏季HC14柴油机润滑CC40/50发动机润滑油SAE40/50发动机润滑油冬季HC11柴油机润滑油CC20发动机润滑油AE20发动机润滑油润滑方式上活塞润滑油下活塞润滑脂打击能量表Ⅰ档Ⅱ档Ⅲ档Ⅳ档171085 Nm 196420 Nm 239365 Nm 266830 Nm使用条件极限贯入度为2 mm；打斜桩最大倾斜度1：2/1：1保有单位中港一航局一公司船机名称柴油打桩锤型号D80-23生产厂家无锡外型图主要参数型式单作用外型尺寸6358/7358 mm锤总重19820/20360 kg 锤芯重量10000 kg打击频率36～45次/min 行程 3.4 m每次打击最大能量333540 Nm桩上最大冲击力2600 kN打斜桩最大倾斜度1：5/1：2 最大混凝土桩40000 Kg极限贯入度 2 mm油料参数燃油消耗量30 L/h箱容量155 L种类柴油润滑油消耗量 2.9 L/h箱容量32 L种类夏季HC14柴油机润滑CC40/50发动机润滑油SAE40/50发动机润滑油冬季HC11柴油机润滑油CC20发动机润滑油AE20发动机润滑油润滑方式上活塞润滑油下活塞润滑脂打击能量表Ⅰ档Ⅱ档Ⅲ档Ⅳ档213860 Nm 257650 Nm 299200 Nm 333540 Nm使用条件极限贯入度为2 mm；打斜桩最大倾斜度1：5/1：2保有单位中港一航局一公司船机名称柴油打桩锤型号D100-13生产厂家无锡外型图D125-3柴油打桩锤技术参数主要参数型式单作用外型尺寸6663/7783 mm锤总重23500/24320 kg 锤芯重量12500 kg打击频率36～45次/min 行程 3.4 m每次打击最大能量417000 Nm桩上最大冲击力3600 kN打斜桩最大倾斜度1:5/1:2 最大混凝土桩50000 Kg极限贯入度 2 mm油料参数燃油消耗量30 L/h箱容量190 L种类柴油润滑油消耗量 3.6 L/h箱容量60 L种类夏季HC14柴油机润滑CC40/50发动机润滑油SAE40/50发动机润滑油冬季HC11柴油机润滑油CC20发动机润滑油AE20发动机润滑油润滑方式上活塞润滑油下活塞润滑脂打击能量表Ⅰ档Ⅱ档Ⅲ档Ⅳ档250200 Nm 304410 Nm 371130 Nm 417000 Nm使用条件极限贯入度为2 mm；打斜桩最大倾斜度1：5/1：2保有单位中港一航局一公司船机名称柴油打桩锤型号D125-3生产厂家无锡外型图D160-23柴油打桩锤技术参数主要参数型式单作用外型尺寸（）7855 mm 锤总重31200 kg锤芯重量16000 kg打击频率36～46次/min 行程 3.4 m每次打击最大能量544000 Nm 桩上最大冲击力4600 kN打斜桩最大倾斜度1:2 最大混凝土桩90000 Kg极限贯入度 2 mm油料参数燃油消耗量38 L/h箱容量240 L种类柴油润滑油消耗量 5.0 L/h箱容量60 L种类夏季HC14柴油机润滑CC40/50发动机润滑油SAE40/50发动机润滑油冬季HC11柴油机润滑油CC20发动机润滑油AE20发动机润滑油润滑方式上活塞润滑油下活塞润滑脂打击能量表Ⅰ档Ⅱ档Ⅲ档Ⅳ档331840 Nm 391680 Nm 484160 Nm 544000 Nm使用条件极限贯入度为2 mm；打斜桩最大倾斜度1：2保有单位中港一航局一公司船机名称柴油打桩锤型号D160-32生产厂家无锡主要参数型式单作用外型尺寸（L×D）10190 ×915 mm 锤总重29000 kg锤芯重量13500 kg最大能量打击频率45次/min 行程 1.05m每次打击最大能量280000 Nm桩上最大冲击力2600 kN打斜桩最大倾斜度1:1 最大桩直径Φ mm极限贯入度 1 mm系统参数液压系统平均运行压力200～250 bar最大压力320 bar最大液压油流量700 L/min 气体填充压力供给侧储压器130～150 bar回程侧储压器4～6 bar桩帽压18～25 bar噪声级在地上1米和1.6米测定的A级加重音压级（在最大能量的70%下连续10次打击的平均值）LAeq 90～98 dB(A)在安装消声器情况下85 dB(A)禁止打桩条件连续6段冲击（150厘米）贯入量每25厘米平均打击次数达250下，还有每25厘米贯入量打击次数达到650下的情况;超过一小时以上还未贯入情况，还有打桩开始后，还是贯入25厘米将视为上述条件不可打桩；任何情况下对于每25厘米贯入量打击次数都不能超过1000次；保有单位中港一航局一公司船机名称液压打桩锤型号S-280生产厂家荷兰外型图主要参数型式双作用外型尺寸（L×D）6300 ×1440 mm 锤总重31000 kg锤芯重量17000 kg最大能量打击频率38次/min 行程 1.05 m每次打击最大能量250 kN·m桩上最大冲击力2400 kN打斜桩最大倾斜度25度最大桩直径Φ4000 mm极限贯入度 1 mm系统参数液压系统平均运行压力260 bar最大压力350 bar最大液压油流量650 L/min 气体填充压力供给侧储压器170 bar回程侧储压器 5 bar桩帽压12 bar噪声级在地上1米和1.6米测定的A级加重音压级（在最大能量的70%下连续10次打击的平均值）LAeq 90～98 dB(A)在安装消声器情况下85 dB(A)禁止打桩条件连续6段冲击（150厘米）贯入量每25厘米平均打击次数达250下，还有每25厘米贯入量打击次数达到650下的情况；超过一小时以上还未贯入情况，还有打桩开始后，还是贯入25厘米将视为上述条件不可打桩；任何情况下对于每25厘米贯入量打击次数都不能超过1000次；保有单位中港一航局一公司船机名称液压打桩锤型号SC-250生产厂家荷兰。
柴油锤打桩机D601、可入强风化岩500mm2、最大沉管直径600mm3、单根桩长15m4、沉桩深度50m5、主卷扬单绳拉力 5T 牵引速度12m/min6、副卷扬单绳拉力4T 牵引速度17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5×4.7×24.9m运输状态（长宽高）15.3×2.5×3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面柴油锤打桩机 D721、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力 5T 牵引速度12m/min6、副卷扬单绳拉力4T 牵引速度17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5×4.7×24.9m运输状态（长宽高）15.3×2.5×3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面柴油锤打桩机 D801、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力 8T 牵引速度18m/min6、副卷扬单绳拉力5T 牵引速度20m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）14.3×4.7×27.6m运输状态（长宽高）15.5×2.5×3.2m12、整机重量43T13、边桩施工需预留距离基坑边2米以上工作面。
柴油打桩锤的选择振动锤选择案例：桩径1.5m,深入土层12m.振动锤激振力〉大于土的动摩阻力土的动摩阻力=桩深入土层长度(m)*桩周长(m)*土的单位面积动摩阻力（一般取20kpa）计算得土的动摩阻力=3.14*1.5*12*20=1130KN=113吨。
柴油打桩锤的选择柴油锤爆发力强，锤击能量大，工效高，锤击作用时间比自由落锤作用时间长，因此锤击应力相对低一些，冲击体冲击距离（落距）随沉桩阻力的大小而自动调整，比较适合于管桩的施打。
柴油锤分导杆式和筒式两种。
筒式柴油锤是利用芯（上活塞或冲击体）往复运动进行锤击打桩；二导杆式柴油锤是活塞固定、缸体往复运动作为冲击体进行锤击打桩，因其锤击能量、使用寿命短已逐渐被淘汰。
现在广泛应用的是筒式柴油打桩锤。
特别是近几年生产的筒式柴油锤，供油油门分4档，1档最小，4档最大，打桩时一般启用2~3档，操作者容易掌握，捶击能量也比较容易估算。
有关筒式柴油打桩锤的构造原理及性能参见是一章的打桩锤一节内容。
1．打桩锤的选择是个复杂的问题，需要考虑多方面的因素。
衡量打桩锤选择的合理性，主要标志是：1．1能保证装的承载力满足设计要求；1．2能顺利或基本顺利地将桩下沉到设计深度；1．3打桩的破损率能控制在1%左右，最多不超过3%；1．4满足设计要求的最后贯入度最好为20~40mm/10击；1．5每根桩的锤击数宜在1500击以内，最多不超过2000~2500集。
2．国外有实验结果表明：28天强度为49MPa的混凝土，当锤击压应力为混凝土强度的75%（37MPa）时，锤击819次破坏；当锤击应力为混凝土强度的45%~57%（22~28MPa），时锤击2400次破坏；当锤击应力为35%~50%（17~24MPa）时，锤击2670次破坏；当锤击应力为27%~33%（13~16MPa）时，锤击3400次破坏。
实际打桩时，一般要求打桩压盈利控制在混凝土极限强度的50%以内，锤击1500次左右不会发生疲劳破坏，超过2500次就有可能发生疲劳破坏，所以打桩时锤击次数不宜超过2000（PC 桩）~2500（PHC桩）次。
柴油锤打桩机D601、可入强风化岩500mm2、最大沉管直径600mm3、单根桩长15m4、沉桩深度50m5、主卷扬单绳拉力5T牵引速度12m/min6、副卷扬单绳拉力4T牵引速度17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5×4.7×24.9m运输状态（长宽高）15.3×2.5×3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面柴油锤打桩机D721、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力5T牵引速度12m/min6、副卷扬单绳拉力4T牵引速度17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5×4.7×24.9m运输状态（长宽高）15.3×2.5×3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面柴油锤打桩机D80 1、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力8T牵引速度18m/min6、副卷扬单绳拉力5T牵引速度20m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）14.3×4.7×27.6m运输状态（长宽高）15.5×2.5×3.2m12、整机重量43T13、边桩施工需预留距离基坑边2米以上工作面。
12、整机重量36T 13、边桩施工需预留距离基坑边2米以上工作面1、可入强风化岩500mm 2、最大沉管直径600mm3、单根桩长 15m4、沉桩深度 50m5、主卷扬 单绳拉力5T 牵引速度 12m/mi n 6、副卷扬单绳拉力4T牵引速度17m/min7、回转角度360° 8、地面允许最大坡度<2° 9、移位方式 液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5x4.7x24.9m运输状态（长宽高）15.3x2.5x3.2m12、整机重量36T 13、边桩施工需预留距离基坑边2米以上工作面1、可入强风化岩500mm 2、最大沉管直径800mm3、单根桩长 15m4、沉桩深度 60m5、主卷扬 单绳拉力5T 牵引速度 12m/mi n 6、副卷扬单绳拉力4T牵引速度17m/min7、回转角度360° 8、地面允许最大坡度<2° 9、移位方式 液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5x4.7x24.9m运输状态（长宽高）15.3x2.5x3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面18m/min 20m/min柴油锤打桩机D801、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力8T牵引速度6、副卷扬单绳拉力5T牵引速度7、回转角度360°8、地面允许最大坡度<2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）14.3x4.7x27.6m运输状态（长宽高）15・5x2・5x3・2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面YZY280静力液压式压桩机技术参数YZY320静力液压式压桩机技术参数YZY400静力液压式压桩机技术参数。
柴油锤打桩机参数柴油锤打桩机D601、可入强风化岩500mm2、最大沉管直径600mm3、单根桩长15m4、沉桩深度50m5、主卷扬单绳拉力5T 牵引速度12m/m in6、副卷扬单绳拉力4T 牵引速度17m/min7、.回转角度360 °& 地面允许最大坡度< 2°9、移位方式液压步履式10、，仃走步距1500mm11、、外形尺寸工作状态（长宽高）12.5 4.7 &4.9m 运输状态（长宽高）15.3 1.5 >3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面柴油锤打桩机D721、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m5、 主卷扬单绳拉力 5T度12m/mi n6、 副卷扬单绳拉力4T度仃m/mi n7、回转角度 360 °&地面允许最大坡度 < 2° 9、 移位方式 液压步履式 10、 行走步距 1500mm 11、 外形尺寸工作状态（长宽高）12.5 4.7 >24.9m运输状态（长宽高）15.3 4.5 4.2m12、整机重量 36T13、边桩施工需预留距离基坑边 2米以上工作牵引速牵引速面柴油锤打桩机D801、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力8T 牵引速度18m/min6、副卷扬单绳拉力5T 牵引速度20m/min7、回转角度360 °8地面允许最大坡度 < 29、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）14.3 4.7 区7.6m运输状态（长宽高）15.5 2.5 3.2m12、整机重量43T13、边桩施工需预留距离基坑边2米以上工作面YZY400静力液压式压桩机技术参数。
