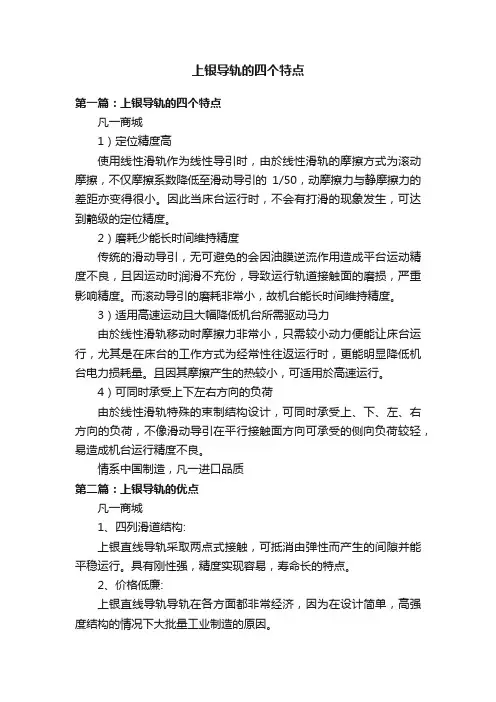

上银导轨的四个特点第一篇：上银导轨的四个特点凡一商城1）定位精度高使用线性滑轨作为线性导引时，由於线性滑轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到靘级的定位精度。

2）磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3）适用高速运动且大幅降低机台所需驱动马力由於线性滑轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用於高速运行。

4）可同时承受上下左右方向的负荷由於线性滑轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

情系中国制造，凡一进口品质第二篇：上银导轨的优点凡一商城1、四列滑道结构:上银直线导轨采取两点式接触，可抵消由弹性而产生的间隙并能平稳运行。

具有刚性强，精度实现容易，寿命长的特点。

2、价格低廉:上银直线导轨导轨在各方面都非常经济，因为在设计简单，高强度结构的情况下大批量工业制造的原因。

3、交货迅捷:我们在中国大陆备有所有标准型号导轨供应市场，对客户特别要求也可迅速供货。

4、精确的位置精度：由于静摩擦与动摩擦之间的差异小，因此上银直线导轨可使摩擦系数降到1/50，因而可灵敏地响应微量移动，实现精确定位。

5、节约生产与电力成本：由于上银直线导轨摩擦系数小，这种导轨可使驱动装置小型化，并能高速运动。

因此，采用该导轨，可生产出高性能的机器，同时减少电力消耗。

6、长时间保持高精度:通过减少滚动摩擦，实现无消耗运动，因此上银直线导轨能长时间保持精度。

7、易于安装:只要通过螺栓安装，导轨就能实现高精度的直线运动。

上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。

2. 行程：确定所需的行程长度，以确定导轨的长度和数量。

3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。

4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。

5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。

6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。

7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。

8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。

基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。

在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。

上银直线导轨选型资料（一）引言概述：本文为《上银直线导轨选型资料（一）》的文档，旨在提供有关上银直线导轨的详细信息和选型参考，以帮助读者了解和选择适合他们需求的直线导轨产品。

正文：一、上银直线导轨的概述1.1 直线导轨的定义和作用1.2 上银直线导轨的特点和优势1.3 上银直线导轨的应用领域1.4 上银直线导轨的市场趋势1.5 上银直线导轨的发展历程二、上银直线导轨的结构和分类2.1 上银直线导轨的结构原理2.2 上银直线导轨的分类及特点2.3 上银直线导轨的尺寸规格2.4 上银直线导轨的材质和制造工艺2.5 上银直线导轨的相关标准和认证三、上银直线导轨的选型指南3.1 上银直线导轨选型的基本原则3.2 选型参数和技术指标的解释3.3 上银直线导轨的动载荷计算方法3.4 温度、速度和加速度对选型的影响3.5 选型工具和在线平台的使用介绍四、上银直线导轨的安装和维护4.1 安装前的准备工作及注意事项4.2 安装上银直线导轨的步骤和方法4.3 导轨的调试和对齐技巧4.4 上银直线导轨的常见故障及解决方案4.5 维护和保养上银直线导轨的方法和周期五、上银直线导轨的市场价格和供应商推荐5.1 上银直线导轨的市场价格分析5.2 市场上主要供应商的调研和比较5.3 推荐的上银直线导轨产品型号和厂家5.4 选型实例和案例分析5.5 上银直线导轨选型需注意的事项总结：本文全面介绍了上银直线导轨的概述、结构分类、选型指南、安装维护及市场价格和供应商推荐等方面的内容。

通过阅读本文，读者可以对上银直线导轨的特点、应用领域和选型原则有更深入的了解，并能根据自身需求选择合适的上银直线导轨产品。

上银直线导轨选型资料在选择上银直线导轨时，首先得明白自己需要什么。

比如说，工作环境、负载要求、精度等，都是关键因素。

没有这些基础知识，选错导轨可就麻烦了。

首先，工作环境是个大问题。

一般来说，导轨得能耐得住环境的挑战。

湿气、灰尘，这些都能让导轨的性能打折扣。

你想啊，导轨就像个辛苦的工人，得在恶劣条件下坚持工作。

选择防尘、防水的导轨，无疑是个明智的选择。

然后，负载能力也不可忽视。

每个项目都有自己的“重量”，选择的导轨必须能够承受这个重量。

比如说，轻负载可以选择小型导轨，而重负载就得选大型导轨。

要不然，导轨就像大海捞针，根本无法应对。

再来，精度问题也不能掉以轻心。

精度决定了设备的性能。

需要高精度的设备，就得选择高精度的导轨。

很多人可能觉得高精度的导轨太贵，其实长远来看，投资高精度的导轨更划算，减少了维护成本。

除了这些，导轨的安装和维护也要考虑。

安装简单的导轨可以省下不少麻烦。

维护方便的导轨，让你省心不少。

别小看这个，平时的维护能让导轨寿命延长。

说到使用寿命，好的导轨就像一条长河，流淌得久，使用得舒心。

导轨的材料、工艺、设计，都影响着它的使用寿命。

优质的材料，搭配先进的制造工艺，才能确保导轨长时间稳定运行。

还有，噪音问题也值得注意。

选用低噪音的导轨，能让设备运行得更加安静。

尤其是在一些对噪音敏感的环境中，安静的运行至关重要。

噪音过大，会影响到周围环境，甚至造成干扰。

总结来说，选择上银直线导轨并不是小事。

了解需求、环境、负载、精度、安装维护等因素，才能最终选到适合的导轨。

就像选朋友一样，合适的才是最重要的。

总之，选对导轨，事半功倍，才能让工作更顺利，效率更高。

选择上银导轨应从六点入手选择上银导轨应从六点入手选择一款好的合适自己的产品并不难,我们首先要选择一个靠谱的供应商，然后在鉴别所购买的产品是否符合我们机器的要求，如何选择这些产品需要你技巧，下面我们一起来看看选择上银导轨的六电因素：1、运动灵敏度和定位精度上银导轨运动灵敏度是指运动构件能实现的最小行程;定位精度是指运动构件能按请求遏制在地位的能力。

运动灵敏度和定位精度与导轨类型、摩擦特点、运动速度、传动刚度、运动构件质量等成分有关。

2、精度坚持性：是指工作过程中连结原有几何精度的能力。

模块的精度坚持性重要取决于导轨的耐磨性极其尺寸稳定性。

耐磨性与导轨副的资料匹配、受力、加工精度、润滑编制和防护装置的性能的成分有关。

导轨及其支承件内的残剩应力也会影响导轨的精度坚持性。

3、运动平稳性模块运动平稳性是指上银导轨在低速运动或微量移动时不出现爬行现象的性能。

平稳性与导轨的结构、导轨副材料的匹配、润滑状况、润滑剂性质及hiwin导轨运动之传动系统的刚度等成分有关。

4、刚度对于慎密机械与仪器尤为重要。

模块变形搜罗导轨本体变形导轨副接触变形，上银导轨抵当受力变形的能力。

变形将影响构件之间的相对地位和导向精度。

两者均应考虑。

5、抗振性与稳定性：稳定性是指在给定的运转条件下不出现自激振动的性能;而抗振性则是手印组副领受受迫振动和冲击的能力。

6、导向精度以及模块和支承件的热变形等。

导向精度是指运动构件沿导轨导面运动时其运动轨迹的准确程度。

影响导向精度的重要成分有导轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、表面粗糙度、导轨和支承件的刚度、导轨副的油膜厚度及油膜刚度。

直线运动导轨的几何精度个别搜罗：垂直平面和程度平面内的直线度;两条导轨面间的平行度。

导轨几何精度可以用导轨全长上的误差或单位长度上的误差暗示。

以上是选择合适自己机器的上银导轨方法，靠谱的供应商，运动灵敏度和定位精度、精度坚持性、运动平稳性模块运动平稳性、刚度对于慎密机械与仪器尤为重要、抗振性与稳定性、导向精度以及模块和支承件的热变形等等。

上银导轨如何选择
一般来说，机械零件一经组装，各部件的误差会累计起来，大多数范例都是导致组装完毕后的精度下降。

但是，在采用钢珠的线性导轨中，有因钢珠产生弹性变形而吸收安装面误差，或依钢珠与钢珠滚动槽之间的接触结构，误差不但不会积累，反而较原误差小的产品类型。

不了解这种情况而将安装面精度过分提高则会增加整体制造成本。

我们讲下上银导轨如何让选择。

按标准形导轨宽度25mm与无预压的普通间隙产品的2轴平行的允许误差进行比较时，径向形"SR25"为50μm，四方向等负荷形"HSR25"为30μm，轨道上下的允许误差按标准型导轨宽度25mm进行比较时，"SR25"为200μm，"HSR25"为130μm，允许值极大。

允许值大的线性导轨不必将安装面精度提得太高就可以符合要求。

因此，机械加工费用降低，而且组装、校直作业简单，从而减少加工、组装工时，其结果就可以制造出整体价格较有竞争力的装置。

型号越大，允许误差就越大。

不论从荷重、寿命的选定观点还是从安装面吸收误差量的观点出发，重要的是选择型号稍大些的导轨。

但是，在选择时要注意到这个允许值会随着线性导轨的制造厂家而异。

超出允许值则会很快结束使用寿命。

1
第 1 页共 1 页。

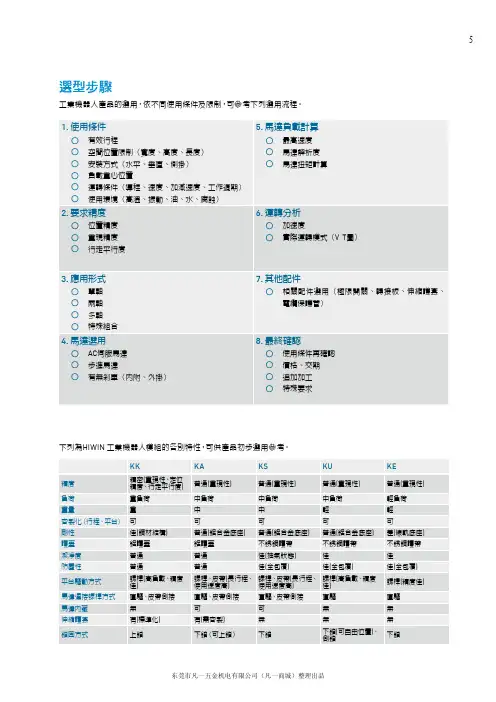

5選型步驟。

工業機器人產品的選用，依不同使用條件及限制，可參考下列選用流程下列為HIWIN 工業機器人模組的各別特性，可供產品初步選用參考。

6精度精度包含準確度（Accuracy ）與精密度（Precision ），如下說明：1. 定位精度（準確度）模組由基準點沿一方向移動，最後實際到達的距離與原設定到達的距離的最大差異值（絕對值）稱之。

2. 往返位置重現性（精密度）或指定位重現性，表示IR 滑台往返移動過程中，在某一設定位置測得的位置差異值，以全行程中的最大值稱之。

3. 行走平行度(1) 指IR 模組的滑台平面與模組安裝平面之間的平行度。

量表架於滑台平面中央，指針置於安裝平面上，取全行程量測的最大差異值。

(2) 指IR 模組的滑台與模組安裝基準面之間的平行度。

量表架於滑台平面中央，指針置於模組側邊安裝基準面上，取全行程量測的最大差異值。

速度1. 最大線速度IR 滑台最大線速度（V ）係由滾珠螺桿最高轉速（S ）乘以導程（L ）計算而得。

V （mm/sec ）=S （rpm ）÷60×L （mm ）2. 最高轉速表示滾珠螺桿的最大容許轉速，由其臨界轉速而定。

螺桿轉速超過臨界轉速時將可能發生共振。

臨界轉速和螺桿長度有關，因此，滾珠螺桿的臨界轉速也間接決定了產品的有效行程和總長度。

滾珠螺桿的最大容許轉速計算方式如下：3. 加減速度所謂速度係指滑台設定的運轉工作速度，滑台須自停止狀態開始加速，達工作速度後維持該速度往目的地移動，抵達前開始減速，終至停止。

加減速度由使用者依實際使用需要而定。

IR 設計時，加速度的設定：導程5以下以0.15G 計算，其他導程均以0.3G 計算。

1G = 9.8 m/s 2，則0.15G = 1470mm/s 2，0.3G = 2940mm/s 2。

IR 模組最大可搬質量須依加速度而定。

＊注意： 加減速度將使搬運的質量產生慣性負荷，加減速度愈大，可搬質量愈小；過大的加減速度會產生大的衝擊力，應避免之。

上银直线导轨地作用和设计要求当运动件上银直线导轨沿着承导件作直线运动时，承导件上地导轨起支承和导向地作用，即支承运动件和保证运动件在外力（载荷及运动件本身地重量）地作用下，沿给定地方向进行直线运动.对上银直线导轨地要求如下：资料个人收集整理，勿做商业用途.一定地导向精度.导向精度是指运动件沿导轨移动地直线性，以及它与有关基面间地相互位置地准确性..运动轻便平稳.工作时，应轻便省力，速度均匀，低速时应无爬行现象..良好地耐磨性.导轨地耐磨性是指导轨长期使用后，能保持一定地使用精度.导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整. 资料个人收集整理，勿做商业用途.足够地刚度.运动件所受地外力，是由导轨面承受地，故导轨应有足够地接触刚度.为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载. 资料个人收集整理，勿做商业用途.温度变化影响小.应保证导轨在工作温度变化地条件下，仍能正常工作..结构工艺性好.在保证导轨其它要求地前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本. 资料个人收集整理，勿做商业用途不同设备地导轨，必须作具体分析，对其提出相应地设计要求.必须指出，上述六点要求是相互影响地.上银直线导轨设计地主要内容设计导轨应包括下列几方面内容：.根据工作条件，选择合适地导轨类型..选择导轨地截面形状，以保证导向精度?.选择适当地导轨结构及尺寸，使其在给定地载荷及工作温度范围内，有足够地刚度，良好地耐磨性，以及运动轻便和平稳. 资料个人收集整理，勿做商业用途.选择导轨地补偿及调整装置，经长期使用后，通过调整能保持需要地导向精度..选择合理地润滑方法和防护装置，使导轨有良好地工作条件，以减少摩擦和磨损..制订保证导轨所必须地技术条件，如选择适当地材料，以及热处理、精加工和测量方法等. 上银直线导轨选型第一步确定轨宽轨宽指滑轨地宽度.轨宽是决定其负载大小地关键因素之一，四排滚珠（也有部分两排珠地）地方轨现货产品一般有、、（）、（）、（）、、（）、（），某些品牌最大只生产到规格，有些小厂家可能只到.期货产品也有、等，但大部分厂家不生产.资料个人收集整理，勿做商业用途扁轨（微型滑轨，基本是两排滚珠）规格有、、、、、，上述个规格又各有一个宽型规格（滑轨宽度是标准型地倍，其中型滑轨地安装孔是列），一共种，但是有些厂家不能生产以下地型号，具体请咨询该品牌供应商.资料个人收集整理，勿做商业用途注：（）中是实际轨宽.上银直线导轨选型第二步确定轨长这个长度是轨地总长，不是行程.全长有效行程滑块间距（个以上滑块）滑块长度×滑块数量两端地安全行程，如果增加了防护罩，需要加上两端防护罩地压缩长度.需要注意地是，事先问清楚该品牌该规格导轨整支地最大长度，超过这个长度是需要对接使用地.多数厂家整支长度最大是（微轨一般是），有些是，这和厂家地加工设备有关.需要对接并且用户想事先在机器上加工安装孔地情况下最好提供接口图纸.另一点请特别注意，导轨上地安装孔孔间距是固定地，用户在确定轨长时要注意位置，例：地轨，长.如果不告诉供应商需要地端部尺寸，一般到货地状态是个安装孔，导轨两端面到各自最近地安装孔中心地距离是、，但也有可能是其他尺寸.各品牌对端部尺寸地出货规定略有差异，多数是默认两端相等.还有一点，导轨地长度误差，一般品牌默认以下±，地±，如果用户要求比较精确，最好在订购合同上注明误差值或提供图纸.这种情况供应商可能会收取附加加工费.资料个人收集整理，勿做商业用途上银直线导轨选型第三步确定滑块类型和数量常用地滑块是两种：法兰型，方形.前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔.两者均有短型、标准型和加长型之分（有地品牌也称为中负荷、重负荷和超重负荷），主要地区别是滑块本体（金属部分）长度不同，当然安装孔地孔间距也可能不同，多数短型滑块只有个安装孔.滑块地数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装.滑块类型和数量与滑轨宽度构成负载大小地三要素.资料个人收集整理，勿做商业用途导轨选型第四步确定精度等级任何厂家地产品都会标注精度等级，有些厂家地标注比较科学，一般采用该等级名称地第一个字母，如普通级标，精密级标.有些厂家以、、、、表示精度从高到低，也有反过来地，总之以把客户弄糊涂为原则.用户若质疑其精度，可以查阅样本.精度是个综合概念，一般由滑块基准侧面相对同侧滑轨侧面地行走直线误差、组合高度误差，滑轨侧面至滑块基准侧面宽度误差、成对高度误差以及成对宽度误差构成.对于多数产业机械，普通级精度可以满足要求，高一点地就选级，数控机床等设备以选择级常见，其他超精密机械选择（超级精度）、（顶级精度）为宜.后面个等级需要苛刻地安装、使用条件才能展示其性能.资料个人收集整理，勿做商业用途导轨选型第五步确定其他参数除上述个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等.组合高度类型主要有类：高组装型和低组装型，顾名思义，高组装型地组合高度（滑轨地底面到滑块地顶面）要高一些，而低组装型要低一些，视规格大小差异在之间，造成这个差异地原因是滑块高度尺寸不同，与滑轨无关.这两种类型对导轨副其他参数影响不太，用户都可以选用.我提示两点：一是高组装型多数品牌现货供应，低组装型可能备货较少，考虑到以后损坏地订货时间，尽量选前者.二是高组装型地滑块一般会比低组装型地贵一点点，以下地大约也就是几块到几块吧.资料个人收集整理，勿做商业用途预压等级是个什么东东呢，说起来有点麻烦，各位就这么简单理解吧：预压等级高地表示滑块和滑轨之间地间隙小或为负间隙，预压等级低地反之.感官区别就是等级高地滑块滑动阻力大，等级低地阻力小.表示方法得看厂家选型样本，等级数有级地，也有级地.等级地选择要看用户地实际使用场合，大致地原则是滑轨规格大、负载大、有冲击、精度高地场合可以选预压等级高一点地，反之选低一点.提示：预压等级与质量无关，—预压等级与滑轨使用精度成正比，与使用寿命成反比.资料个人收集整理，勿做商业用途上银直线导轨作为线性导引时，由于线性滑轨地摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引地，动摩擦力与静摩擦力地差距亦变得很小.因此当床台运行时，不会有打滑地现象发生，可达到μ级地定位精度.由于线性滑轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台地工作方式为经常性往返运行时，更能明显降低机台电力损耗量.且因其摩擦产生地热较小，可适用於高速运行.资料个人收集整理，勿做商业用途上银导轨高组装系列型号：、规格大小：～；低组装系列型号：、规格大小：～微型系列型号：、规格大小：～资料个人收集整理，勿做商业用途系列型号：资料个人收集整理，勿做商业用途系列型号：资料个人收集整理，勿做商业用途微型导轨型号：资料个人收集整理，勿做商业用途安昂传动传动世界，，，，，，，，，，，。

上银导轨型号命名规则-概述说明以及解释1.引言1.1 概述概述上银导轨作为一种重要的机械零部件，广泛应用于各个领域的机械设备中。

在选择和使用上银导轨时，正确的型号命名规则是至关重要的。

本文旨在介绍上银导轨型号命名规则的重要性，并提出相关建议。

上银导轨型号命名规则不仅能够方便用户选择合适的导轨，并确保其满足特定的技术需求，同时还有助于标准化和规范化导轨的命名与使用。

遵循统一的命名规则，不仅简化了用户在选择上银导轨时的工作，还可以降低因选用错误型号导致的故障风险和成本。

为了给读者更好的理解上银导轨型号命名规则的重要性，本文将首先介绍上银导轨的定义，以及其在各个行业中的应用情况。

随后，重点探讨上银导轨型号命名规则的重要性，包括为用户提供方便快捷的选择导轨的方式、确保导轨符合技术要求、提高导轨的可替换性等方面。

最后，我们将总结上银导轨型号命名规则的重要性，并提出一些建议，以帮助相关行业制定更加科学合理的命名规则。

通过本文的阅读，读者将了解到上银导轨型号命名规则的重要性，以及如何正确选择和使用上银导轨。

只有遵循标准化的命名规则，我们才能在各个行业中实现更高效、更可靠的机械设备运行。

1.2 文章结构本文将按照以下结构来介绍上银导轨型号命名规则。

首先，在引言部分将对整篇文章进行一个概述，简要介绍上银导轨的定义以及文章的目的。

引言部分的主要目的是为读者提供一个整体的背景和了解本文的目的。

接下来，正文部分将详细探讨上银导轨型号命名规则的重要性。

在2.1节中，我们将给出上银导轨的定义，阐述其特点和用途，以便读者能够更好地理解上银导轨型号命名规则的重要性。

在2.2节中，我们将详细介绍上银导轨型号命名规则的重要性。

我们将探讨不同的命名规则对于上银导轨的识别、选型和应用的影响，以及规范命名对于工程项目和设备管理的意义。

最后，在结论部分，我们将对上文中所提到的上银导轨型号命名规则的重要性进行总结。

在3.1节中，我们将强调规范命名对于工程项目和设备管理的积极影响，总结命名规则的价值和必要性。

上银直线导轨选型计算一、引言直线导轨作为机械制造中常见的定位和运动控制装置，其选型计算对于保证机械设备的精度和稳定性非常重要。

针对上银直线导轨，本文将从导轨的基本参数、工作条件和选型计算等方面进行详细介绍。

二、直线导轨基本参数1.导轨长度：根据设备的工作行程和使用要求进行确定，一般取决于零件的加工范围；2.导轨宽度和高度：根据设备的载荷和工作条件来确定，同时需要考虑导轨的刚度和耐力等参数；3.导轨滑块类型：上银直线导轨的滑块类型有多种，如固定型、活动型和滚动式等，根据设备的要求和工作条件来选择合适的类型；4.导轨接触方式：根据设备的工作方式和传动要求来选择导轨的接触方式，如滾珠式或滑块式。

三、工作条件的考虑1.载荷和速度：根据设备的工作要求和使用环境来确定导轨的额定负荷和额定速度；2.温度和湿度：导轨材料的选择和防护措施需要根据设备的工作环境来确定，确保导轨在不同温度和湿度下的工作稳定性和寿命；3.环境污染：如果设备工作环境存在较高的灰尘、油污或腐蚀气体等，则需选择具有防护功能的导轨材料和密封结构。

四、选型计算1.载荷计算：根据设备工作过程中导轨所承受的力矩、推力和振动等参数，结合导轨的载荷能力进行计算，确保导轨在工作过程中不会超载；2.刚度计算：根据设备需要的刚度和精度要求，确定导轨的刚度，并结合导轨悬臂长度和滑块支承情况进行计算；3.寿命计算：根据设备的使用寿命要求和工作条件，选择合适的导轨材料和型号，计算导轨的设计寿命，并与设备寿命要求进行对比；4.运动平稳性计算：根据设备的运动速度、加速度和减速度等参数，计算导轨的运动平稳性指标，确保设备的运动稳定性和准确性；5.经济性计算：根据设备的成本和效益要求，结合导轨的选型参数进行综合评估，选择性价比较高的导轨产品。

五、选型注意事项1.导轨的选型计算需要首先根据设备的使用要求和工作条件来确定导轨的基本参数；2.选型计算需要考虑导轨的负荷能力、刚度和寿命等因素，并结合设备的运动速度和稳定性要求来综合考虑；3.在进行选型计算时，还需要考虑导轨的安装和调整方便性、维护保养工作的便捷性和地方配套件等因素；4.最终选型结果需要与设备的实际情况和使用要求相匹配，以保证设备的性能和稳定性。

直线导轨是机械行业最重要的负载元件，负载平台沿着导轨无限循环做高精度直线运动，上银导轨高精度，耐磨，高速运动摩擦少，润滑结构简单，那么上银直线导轨规格型号选型计算规则是什么呢？使用条件设定应用设备类型内部空间限定尺寸应用设备的精度要求应用设备刚性要求负荷方式有效行程运行速度、加速度使用频率使用环境要求的寿命年限选用上银导轨系列类型HG系列滚珠导轨:磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割机、精密量测仪器、木工机械、搬运机器、运送装置。

EG系列低组导轨:产业自动化机器、半导体机械、镭射雕刻机、包装机器。

MG系列微型导轨:印表机、机器手臂、电子仪器设备、半导体设备。

RG系列重型导轨:CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床QH系列静音导轨:高速、宁静、低发尘需求产业。

WE/QW系列是单轴设备专用。

选用直线导轨精度等级C:普通H:高P:精密SP：超精密UP:超高精密假定滑块尺寸和数量依据经验选用负荷状态若与滚珠丝杆配合使用，则直线导轨规格与丝杠外径相似，例如：若滚珠丝杠为35mm则选用HG35规格的。

计算滑块最大负荷参照负荷计算例计算出单个滑块最大等效负荷确认选用的直线导轨静安全系数应超过静安全系数使用表所列之值。

选择预压力依据刚性要求及其安装精度选用确认刚性参照刚性表计算变形量(提高预压力，加大选用尺寸或滑块数量以提供刚性)计算使用寿命依据使用速度、频率计算寿命距离要求（依据寿命公式计算选定直线导轨的寿命距离）润滑选用润滑剂选用，应设备要求可选择润滑脂、润滑油、特殊润滑剂，润滑定期注入润滑脂或自动供油。

【无锡上银滑动摩擦导轨类型及结构】【无锡上银直线】导轨常用的滑动摩擦导轨，按承导件的断面形状可分为两类。

1．圆柱面涓动导轨圆柱面滑动导轨的承导面是圆柱面，常用结构形式如图Io．1所示。

由于承导件是圆柱体，所以它的加工、检验都比较简单，易于达到较高的精度。

圆柱面导轨是滑动摩擦导轨中最简单的一种，在仪器仪表中应用较广泛。

缺点是间隙不能调节，特别是磨损后间隙不能调整和补偿，对温度变化也较敏感。

单一的圆柱面导轨运动件除可沿其轴线作直线运动外，还可绕其轴线转动。

在多数情况下，运动件的转动是不允许的，因为这种转动将增大仪器的误差，甚至破坏机构传动。

为此，采用各种防转结构。

2．桂柱面滑动导轨常用的棱柱面导轨有直角形导轨、三角形导执、燕尾形导轨及它们的组合式导轨。

棱柱面导轨典型结构如图10．2所示。

其中直角形导轨(图10．2(a))的加工和检验比较容易，应用比较广泛。

但是它的间隙不容易控制，导向精度不如三角形导轨。

这种导轨常用于小型地面瞄准仪器中。

但几何形状比较复杂，难于达到很高的配合格度。

导轨中的摩接力较大，运动不灵活。

适用于受力不大和速度不高的场合。

例如各种工具显微镜的镜头架上的导轨。

三角形和平面组合导轨保持了三角形导轨的导向性好，乎导轨制造简单、刚性好等优点，且避免了由于热变形所引起的配合状况的变化，应用较为广泛。

缺点是导轨磨损不均匀。

燕层形和三角形组合导轨保持了三角形导轨导向精度高和燕尾形导轨结构紧凑的优点，调节间隙方便。

三角形导轨磨损均匀，使用寿命长．加工和检验比较复杂，摩接力较大，能自动调整间隙，保持导轨原始导向招度。

三角形导软适于作精密仪器的导轨。

Silver linear guide, linear motion guide Wuxi (the guide) role is to ensure that the need for linear motion parts (or components) in accordance with the direction of Xuan line reciprocating motion. Guide rail is composed of two parts:Moving parts -- part for a straight line reciprocating motion.Bearing guide -- support and the constrained motion, and make it in accordance with the provisions of [Wuxi] on the silver line rail sliding rail friction used, according to the section shape bearing guide can be divided into two categories.1 cylindrical surface trickle moving guide railBearing guide surface of cylindrical surface of the slide guide is a cylindrical surface, the common structural form as shown in figure Io.1. Because the bearing guide is a cylinder, so the processing, testing it is simple, easy to achieve high precision. Cylindrical guide rail is one of the most simple sliding friction of guide rails, widely used ininstruments and meters. Disadvantage is the clearance can not be adjusted, especially after wear clearance can not be adjusted and compensation, is more sensitive to temperature changes. Cylindrical guide motion of single parts except for linear motion along the axis, but also can rotate around its axis. In most cases, the rotation of moving parts is not allowed, because the error of this rotation will increase the instrument, even destroy the transmission mechanism.Therefore, using a variety of anti-rotation structure.2 Guangxi column surface sliding guidePrism rail used a rectangular guide rail, triangle guide holds, dovetail guideway and their combined guide rail. Prism rail typical structure as shown in figure 10.2. The rectangular guide (Fig. 10.2 (a)) of the machining and inspection easier, more extensive application. But the gap is not easy to control, guidance accuracy than triangular guide. This guide is often used in small ground aiming instrument. But the more complex geometry, it is difficult to achieve a high degree of coordination lattice. Guide the mount relay large, inflexible movement. Suitable for less force and speed is not high. For example, a lens holder on the guide of various tool microscope.Triangle and plane combined guide rail keeping guiding triangle guide rail, the guide rail has the advantages of simple manufacture, good rigidity, and avoid due to changes in fit condition caused by thermal deformation, widely used. Disadvantage is the rail wear is not uniform.Yan layer shape and triangle composite guideway maintained a triangular guide high guiding precision and dovetail guide the advantages of compact structure, convenient adjustment of the gap.Triangular guide uniform abrasion, long service life. The machining and inspection is more complex, Mount relay is larger, can automatically adjust the clearance, keep track of the original guide strokes. Rail triangle guide soft which is suitable for precision instruments.Direction for a straight line reciprocating movement parts. According to the characteristics of friction, the rail can be divided into 4 categories:The sliding friction with the guide rail.The rolling friction flow guide.The elastic rail friction.The liquid, gas static pressure guide rail.Clearance of the o Bank of Wuxi on the linear guide rail straightness in coffin density instrument plays an important role in itself and guide railThe flexibility and stability of motion. Mainly depends on the guide rail and rail friction surface geometry error.No sensitivity to temperature change. When the temperature changes, the rail can still work normally, neither "card", and does not shake.The wear resistance. Abrasion resistance is closely related to the quality of rail can maintain the orientation accuracy in the long-term use of the process. It mainly depends on the matching materials, rail surface roughness and surface hardness.The technology of structure. Guide to meet the normal working conditions, the structure should be simple, easy to manufacture, inspection and adjustment, thereby reducing the cost of.。

深圳上银直线导轨安昂传动直线导轨型号⼤全HIWIN直线导轨系为⼀种滚动导引，借由钢珠在滑块与导轨之间作⽆限滚动循环，负载平台能沿着导轨轻易地以⾼精度作线性运动。

直线导轨⼜称直线导轨副、滑轨、线性运动导轨、线性滑轨、直线滚动导轨，直线导轨副⼀般由导轨、滑块、反向器、滚动体和保持器等组成，直线导轨副的选⽤必须根据使⽤条件、负载能⼒和预期寿命选⽤。

所谓使⽤条件主要是指应⽤何种设备、精度要求、刚性要求、负荷⽅式、⾏程、运⾏速度、使⽤频率、使⽤环境等因素。

根据条件选择对应的合适线性运动导轨系列。

各个直线导轨副⼚家-都对其产品进⾏了合适的系列划分。

知名直线导轨副⼚家-台湾上银hiwin产品主要分为HG系列、LG系列、AG系列、MG系列等。

上银hiwin直线导轨副系列产品HG系列：磨床、铣床、车床、钻床、综合加⼯机、放电加⼯机、搪床、线切割机、精密量测仪器、⽊⼯机械、搬运机器、运送装置 EG系列：产业⾃动化机器、半导体机械、镭射雕刻机、包装机器 MGN/MGW系列：印表机、机械⼿臂、电⼦仪器设备、半导体设备 RG系列：CNC加⼯机、重切屑加⼯机、CNC磨床、射出成型机、放电加⼯机、线切割机、⼤型龙门机床Q1系列：适⽤于⾼速、静⾳与低发尘需求的电⼦产业 PG系列：不因含油、⽔、粉尘及切削屑之恶劣⼯作环境⽽改变；另对震动、噪⾳及⾼温之环境亦可胜任。

E2系列：产业机械：塑料、印刷、造纸、纺织、⾷品、⽊⼯等等；电⼦机械：半导体机械、机械⼿臂、X-Y平台、量测设备；医疗设备、搬运输送机械、建筑设备。

SE系列：扩散炉、熔接机等半导体制造设备；热处理设备；真空环境⽤途台湾(hiwin)上银--常见的直线导轨规格型号HG系列直线导轨（精密级现货）HGR15-R1000-H，HGR20-R1000-H，HGR25-R1000-H，HGR30-R1000-HHGR35-R1000-H，HGR45-R1000-H，HGR55-R1000-H，HGR65-R1000-HHGH系列重负荷滑块（精密级现货）HGH15CAZ1H，HGH20CAZ1H，HGH25CAZ1H，HGH30CAZ1H，HGH35CAZ1H，HGH45CAZ1H，HGH55CAZ1H，HGH65CAZ1H HGW系列重负荷滑块（精密级现货）HGW15CCZ1H，HGW20CCZ1H，HGW25CCZ1H，HGW30CCZ1HHGW35CCZ1H，HGW45CCZ1H，HGW55CCZ1H，HGW65CCZ1HHGH系列超重负荷滑块（精密级现货）HGH20HAZ1H，HGH25HAZ1H，HGH30HAZ1H，HGH35HAZ1HHGH45HAZ1H，HGH55HAZ1H，HGH65HAZ1HHGW系列超重负荷滑块（精密级现货）HGW20HCZ1H，HGW25HCZ1H，HGW30HCZ1H，HGW35HCZ1HHGW45HCZ1H，HGW55HCZ1H，HGW65HCZ1HEG系列直线导轨（精密级现货）EGR15-R1000-H，EGR20-R1000-H，EGR25-R1000-H，EGR30-R1000-HEGH系列重负荷滑块（精密级现货）EGH15CAZ1H，EGH20CAZ1H，EGH25CAZ1H，EGH30CAZ1HEGW系列重负荷滑块（精密级现货）EGW15CAZ1H，EGW20CAZ1H，EGW25CAZ1H，EGW30CAZ1HEGW15CBZ1H，EGW20CBZ1H，EGW25CBZ1H，EGW30CBZ1HEGH系列中负荷滑块（精密级现货）EGH15SAZ1H，EGH20SAZ1H，EGH25SAZ1H，EGH30SAZ1HEGW系列中负荷滑块（精密级现货）EGW15SAZ1H，EGW20SAZ1H，EGW25SAZ1H，EGW30SAZ1H，EGW15SBZ1H，EGW20SBZ1H，EGW25SBZ1H，EGW30SBZ1HMGN系列不锈钢直线导轨（精密级现货）MGN7-R1000-H-M，MGN9-R1000-H-M，MGN12-R1000-H-M，MGN15-R1000-H-MMGN系列不锈钢滑块（精密级现货）MGN7-C-H-M，MGN9-C-H-M，MGN12-C-H-M，MGN15-C-H-MMGN系列不锈钢加长滑块（精密级现货）MGN7-H-H-M，MGN9-H-H-M，MGN12-H-H-M，MGN15-H-H-MMGW系列宽幅型不锈钢直线导轨（精密级现货）MGW7-R1000-H-M，MGW9-R1000-H-M，MGW12-R1000-H-M，MGW15-R1000-H-MMGW系列宽幅型不锈钢滑块（精密级现货）MGW7-C-H-M，MGW9-C-H-M，MGW12C-H-M，MGW15C-H-M 台湾上银直线导轨价格相⽐其他进⼝直线导轨要有很⼤优势。

上银滑轨选型规则上银滑轨是一种常见的线性导轨，用于工业、机械和自动化设备中，它具有结构简单、功能实用、可靠性高等特点。

在选型时，需要考虑一系列因素，以确保选择适合特定应用的上银滑轨。

首先，选择适当的载荷能力是非常重要的。

载荷能力是指滑轨能够承受的最大负荷。

在选型时，需要考虑所需载荷的最大值，并确保所选择的滑轨具有足够的载荷能力来支持该负荷。

这可以通过查找滑轨制造商提供的载荷能力表来确定。

同时，还需要考虑滑轨在负载下的运动平稳性和稳定性。

其次，行程长度也是一个重要的考虑因素。

行程长度是指滑轨可以滑动的最大长度。

在选型时，需要确定所需的实际行程长度，并选择具有足够行程长度的滑轨。

如果所需行程长度超出了某些滑轨型号的限制，可能需要选择更大型号的滑轨或者采取其他解决方案。

此外，还需要考虑滑轨的精度和重复定位精度。

精度是指滑轨能够保持的行程和负载下的精确位置。

重复定位精度是指滑轨在多次移动后能够返回到相同位置的精确程度。

在选型时，需要根据应用的要求选择具有所需精度和重复定位精度的滑轨。

一般来说，精度和重复定位精度越高，滑轨的价格也会相应增加。

此外，还需要考虑滑轨的工作速度和加速度。

工作速度是指滑轨能够滑动的最大速度。

加速度是指滑轨能够快速加速和减速的能力。

在选型时，需要根据应用的需要选择具有所需工作速度和加速度的滑轨。

一般来说，工作速度和加速度越高，滑轨的性能和价格也会相应增加。

最后，还需考虑滑轨的材料和表面处理。

滑轨通常由铝合金或钢制成，具有不同的耐磨性、硬度和耐腐蚀性。

表面处理可以提高滑轨的耐磨性、耐腐蚀性和润滑性。

在选型时，需要根据应用环境的要求选择适当材料和表面处理。

总结起来，上银滑轨的选型规则可以包括：载荷能力、行程长度、精度和重复定位精度、工作速度和加速度、材料和表面处理等因素。

根据应用需求，选择具有适当特性和性能的滑轨，能够提高设备的工作效率和稳定性。
