一、回转斜盘式压缩机结构:1—活塞;2—止推轴承;3—驱动球;4—滑履;5—前阀板6—轴封;7—离合器轴承;8—衔铁板;9—皮带轮;10—线圈;11—前缸头;12—前轴承;13—斜盘;14—后轴承; 15—吸油管;16—后阀板; 17—后缸头;18—油泵;19—“O”型环工作原理:回转斜盘式压缩机是往复式双向活塞结构,又称双向斜盘式。
它的工作原理是把装在主轴上的斜盘的回转运动变为双向活塞沿轴向的往复运动(如动画所示)。
活塞以斜盘主轴为中心,在同一圆周上均布了三个(如活塞组件图所示)或五个。
各活塞是通过斜盘两端面的滑履和钢球而装配的。
通过斜盘的回转,活塞在气缸进行往复运动。
活塞的两边都是气缸,因而一个活塞起到双缸的作用,整个压缩机则起到六缸(或十缸)的作用;(1)缸体两端都装有吸排气阀及气缸盖,两个缸体结合后形成吸排气两条通路;(2)斜盘式压缩机的润滑现倾向于采用飞溅润滑方式,即利用斜盘回转时使润滑油在离心力作用下飞溅到缸壁,然后落到轴上,在轴上及缸壁上设有导油孔道或挡油导槽。
也有少数压缩机仍采用油泵强制性润滑,或利用吸排气压力差,进行差压式供油的方式。
二、汽车空调常用的冷凝器有:管片式、管带式、鳍片式、平流式;平流式冷凝器的优点:(1)蛇形管带式冷凝器相比,它提高了单位迎风面积和单位体积的换热能力,在相同迎风面积下,换热能力提高30%。
(2)空气侧和制冷剂侧流动阻力都减小,在相同制冷剂流量下,制冷剂侧流动阻力仅是蛇形管带式的1/5~1/3。
(3)由于换热能力提高,在相同迎风面积和冷却条件下,制冷剂的冷凝温度和压力相对较低,解决了制冷剂R134a冷凝压力高的问题。
三、非独立汽车空调的两种运行方式:(1)压缩机间断运行式——CCTXV系统或CCOT系统(2)压缩机连续运行式——TXV-STV系统(膨胀阀—吸气节流阀系统)四、对制冷剂的要求:(一)热力学性能要好(1)蒸发温度t0要低、蒸发压力t0稍大于大气压;(2)冷凝压力Pk压力要低;(3)临界温度要高;(4)凝固温度要低;(5)气化潜热要大;(6)单位体积制冷量gv要大;(7)传热性能要好;(8)绝热指数K要求小。

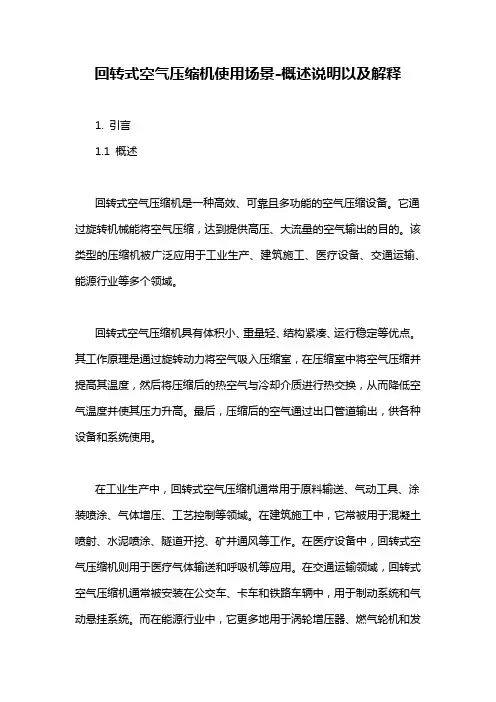

回转式空气压缩机使用场景-概述说明以及解释1. 引言1.1 概述回转式空气压缩机是一种高效、可靠且多功能的空气压缩设备。
它通过旋转机械能将空气压缩,达到提供高压、大流量的空气输出的目的。
该类型的压缩机被广泛应用于工业生产、建筑施工、医疗设备、交通运输、能源行业等多个领域。
回转式空气压缩机具有体积小、重量轻、结构紧凑、运行稳定等优点。
其工作原理是通过旋转动力将空气吸入压缩室,在压缩室中将空气压缩并提高其温度,然后将压缩后的热空气与冷却介质进行热交换,从而降低空气温度并使其压力升高。
最后,压缩后的空气通过出口管道输出,供各种设备和系统使用。
在工业生产中,回转式空气压缩机通常用于原料输送、气动工具、涂装喷涂、气体增压、工艺控制等领域。
在建筑施工中,它常被用于混凝土喷射、水泥喷涂、隧道开挖、矿井通风等工作。
在医疗设备中,回转式空气压缩机则用于医疗气体输送和呼吸机等应用。
在交通运输领域,回转式空气压缩机通常被安装在公交车、卡车和铁路车辆中,用于制动系统和气动悬挂系统。
而在能源行业中,它更多地用于涡轮增压器、燃气轮机和发电机组的辅助设备。
回转式空气压缩机的使用场景非常广泛,其高效、可靠、节能的特点使其成为现代工业和生活中不可或缺的重要设备。
随着技术的不断发展和创新,我们相信回转式空气压缩机将在未来获得更广阔的应用前景,并为各行各业的发展贡献更大的力量。
文章结构部分的内容可以从以下几个方面来叙述:1.2 文章结构本文将从以下几个方面进行论述回转式空气压缩机的使用场景:1. 引言:概述回转式空气压缩机的基本原理和工作方式,介绍其在工业生产中的重要性和应用范围。
2. 正文:分别介绍回转式空气压缩机在三个具体使用场景下的应用,并探讨其在这些场景中的优势和特点。
2.1 使用场景一:工业制造领域。
详细介绍回转式空气压缩机在汽车制造、机械制造、电子设备制造等领域中的应用,以及为什么回转式空气压缩机在这些场景下更受青睐。
2.2 使用场景二:石油和天然气开采领域。
压缩机的分类
由于压缩机的使用广泛,其分类也多种多样,主要分为离心式压缩机、螺杆式压缩机、涡轮式压缩机、叉轮式压缩机、往复式压缩机、活塞式压
缩机等几大类。
1、离心式压缩机:是一种以固定式或移动式叶轮,在外壳内回转而
吸收空气,通过叶轮盘轴紧密连接的压缩室内压缩抽出压缩空气的压缩机。
2、螺杆式压缩机:空气经过滤清、润滑和加热,由活塞运动带动螺
杆动旋转,形成涡腔,空气从吸气口进入涡腔,向前推进至尾端,形成压
缩空气的压缩机。
3、涡轮式压缩机:空气经过滤清、润滑和加热,由涡轮进气口抽入,空气在内壁形成压缩空气,再从涡轮排气口抽出,形成一种压缩效率更高、失气量更小的压缩机。
4、叉轮式压缩机:由一只梅花形叉轮驱动,使得它齿轮盘中的空气
被抽入室内,再从出口口排出,形成压缩空气的压缩机。
5、往复式压缩机:由活塞和活塞杆组成,气体以定时往复的运动压缩,形成压缩空气的压缩机。
6、活塞式压缩机:两个活塞连接在一起,由一只动轮驱动,使其压
力呈现正弦变化,形成压缩空气的压缩机。

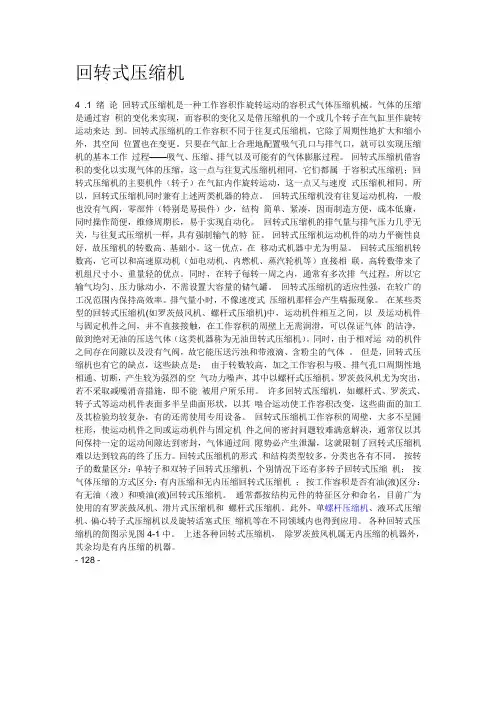

回转式压缩机4 .1 绪论回转式压缩机是一种工作容积作旋转运动的容积式气体压缩机械。
气体的压缩是通过容积的变化来实现,而容积的变化又是借压缩机的一个或几个转子在气缸里作旋转运动来达到。
回转式压缩机的工作容积不同于往复式压缩机,它除了周期性地扩大和缩小外,其空间位置也在变更。
只要在气缸上合理地配置吸气孔口与排气口,就可以实现压缩机的基本工作过程——吸气、压缩、排气以及可能有的气体膨胀过程。
回转式压缩机借容积的变化以实现气体的压缩,这一点与往复式压缩机相同,它们都属于容积式压缩机;回转式压缩机的主要机件(转子)在气缸内作旋转运动,这一点又与速度式压缩机相同。
所以,回转式压缩机同时兼有上述两类机器的特点。
回转式压缩机没有往复运动机构,一般也没有气阀,零部件(特别是易损件)少,结构简单、紧凑,因而制造方便,成本低廉,同时操作简便,维修周期长,易于实现自动化。
回转式压缩机的排气量与排气压力几乎无关,与往复式压缩机一样,具有强制输气的特征。
回转式压缩机运动机件的动力平衡性良好,故压缩机的转数高、基础小。
这一优点,在移动式机器中尤为明显。
回转式压缩机转数高,它可以和高速原动机(如电动机、内燃机、蒸汽轮机等)直接相联。
高转数带来了机组尺寸小、重量轻的优点。
同时,在转子每转一周之内,通常有多次排气过程,所以它输气均匀、压力脉动小,不需设置大容量的储气罐。
回转式压缩机的适应性强,在较广的工况范围内保持高效率。
排气量小时,不像速度式压缩机那样会产生喘振现象。
在某些类型的回转式压缩机(如罗茨鼓风机、螺杆式压缩机)中,运动机件相互之间,以及运动机件与固定机件之间,并不直接接触,在工作容积的周壁上无需润滑,可以保证气体的洁净,做到绝对无油的压送气体(这类机器称为无油田转式压缩机)。
同时,由于相对运动的机件之间存在间隙以及没有气阀,故它能压送污浊和带液滴、含粉尘的气体。
但是,回转式压缩机也有它的缺点,这些缺点是:由于转数较高,加之工作容积与吸、排气孔口周期性地相通、切断,产生较为强烈的空气功力噪声,其中以螺杆式压缩机、罗茨鼓风机尤为突出,若不采取减噪消音措施,即不能被用户所乐用。

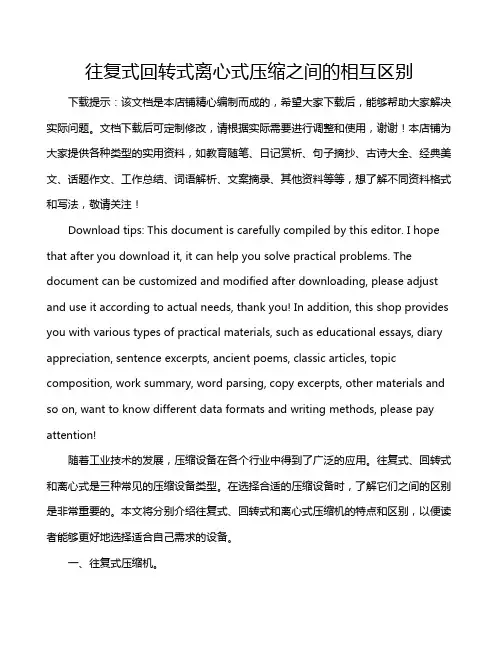

往复式回转式离心式压缩之间的相互区别下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业技术的发展,压缩设备在各个行业中得到了广泛的应用。

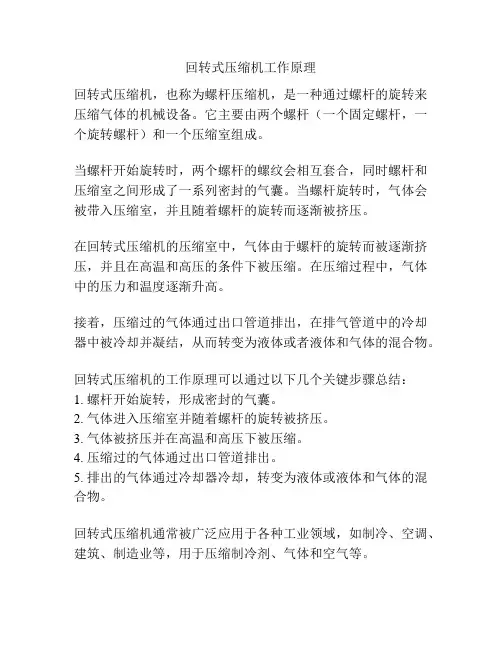

回转式压缩机工作原理
回转式压缩机,也称为螺杆压缩机,是一种通过螺杆的旋转来压缩气体的机械设备。
它主要由两个螺杆(一个固定螺杆,一个旋转螺杆)和一个压缩室组成。
当螺杆开始旋转时,两个螺杆的螺纹会相互套合,同时螺杆和压缩室之间形成了一系列密封的气囊。
当螺杆旋转时,气体会被带入压缩室,并且随着螺杆的旋转而逐渐被挤压。
在回转式压缩机的压缩室中,气体由于螺杆的旋转而被逐渐挤压,并且在高温和高压的条件下被压缩。
在压缩过程中,气体中的压力和温度逐渐升高。
接着,压缩过的气体通过出口管道排出,在排气管道中的冷却器中被冷却并凝结,从而转变为液体或者液体和气体的混合物。
回转式压缩机的工作原理可以通过以下几个关键步骤总结:
1. 螺杆开始旋转,形成密封的气囊。
2. 气体进入压缩室并随着螺杆的旋转被挤压。
3. 气体被挤压并在高温和高压下被压缩。
4. 压缩过的气体通过出口管道排出。
5. 排出的气体通过冷却器冷却,转变为液体或液体和气体的混合物。
回转式压缩机通常被广泛应用于各种工业领域,如制冷、空调、建筑、制造业等,用于压缩制冷剂、气体和空气等。
压缩机主要有五种,活塞式压缩机,滚动转子式压缩机、涡轮式压缩机、螺杆式压缩机、离心式压缩机,本文就各种压缩机的优缺点来简要介绍一下。
一、活塞式压缩机(一)工作原理:当活塞式压缩机的曲轴旋转时,通过连杆的传动,活塞便做往复运动,由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。
活塞式压缩机的活塞从气缸盖处开始运动时,气缸内的工作容积逐渐增大,这时气体即沿着进气管,推开进气阀而进入气缸,直到工作容积变到最大时为止,进气阀关闭;活塞式压缩机的活塞反向运动时,气缸内工作容积缩小,气体压力升高,当气缸内压力达到并略高于排气压力时,排气阀打开,气体排出气缸,直到活塞运动到极限位置为止,排气阀关闭。
当活塞式压缩机的活塞再次反向运动时,上述过程重复出现。
总之,活塞式压缩机的曲轴旋转一周,活塞往复一次,气缸内相继实现进气、压缩、排气的过程,即完成一个工作循环。
(二)优点:1、不论流量大小,都能得到所需要的压力,排气压力范围广,最高压力可达320MPa(工业应用),甚至700 MPa,(实验室中);2、单机能力为在500 m3 / min以下的任意流量;3、在一般的压力范围内,对材料的要求低,多采用普通的钢铁材料,加工较容易,造价也较低廉;4、热效率较高,一般大、中型机组绝热效率可达0.7 ~0.85左右;5、气量调节时,适应性强,即排气范围较广,且不受压力高低影响,能适应较广阔的压力范围和制冷量要求;6、气体的重度和特性对压缩机的工作性能影响不大,同一台压缩机可以用于不同的气体;7、驱动机比较简单,大都采用电动机,一般不调速,可维修性强;8、活塞压缩机技术上较为成熟,生产使用上积累了丰富的经验;(三)缺点:1、结构复杂笨重,易损件多,占地面积大,投资较高,维修工作量大,使用周期较短,但经过努力可以达到八千小时以上;2、转速不高,机器体积大而重,单机排气量一般小于500 m3 / min;3、机器运转中有振动;4、排气不连续,气流有脉动,容易引起管道振动,严重时往往因气流脉动、共振而造成管网或机件的损坏;5、流量调节采用补助容积或旁路阀,虽然简单、方便、可靠,但功率损失大,在部分载荷操作时效率降低;6、用油润滑的压缩机,气体中带油需要脱除;7、大型工厂采用多台压缩机组时,操作人员多或工作强度较大。
活塞式和回转式压缩机知识压缩机是空调制冷系统的核心部件,它在空调制冷剂回路中起压缩驱动制冷剂的作用。
空调器中的压缩机一般采用全封闭式结构,将作为原动力的电动机和压缩制冷剂的压缩机密闭封装在一个容器内,里面装有使之运行平滑的润滑油和润滑机构。
常见的家用空调器压缩机主要有往复活塞式和回转式两大类。
1、往复活塞式压缩机往复活塞式压缩机又称为连杆活塞式压缩机,是指靠一个或几个做往复运动的活塞来改变压缩腔内部容积的容积式压缩机。
如下图所示,电动机和压缩机都置于机壳内,压缩机主要由气缸、活塞、曲轴、连杆及其他零部件组成。
这种压缩机一般采用偏心压力输送润滑油,压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。
2、回转式压缩机回转式压缩机是指通过一个或几个部件的旋转运动来完成压缩腔内部容积变化的容积式压缩机。
在空调器中采用的回转式压缩机主要有滚动活塞式、旋转滑片式和涡旋式三种类型。
1)滚动活塞式压缩机。
滚动活塞(滚动转子)式压缩机又称旋转活塞式压缩机,是指依靠安设在气缸内的旋转活塞,在圆柱形气缸内做滚动运动和一个与滚动活塞相接触的滑板的往复运动实现气体压缩的压缩机。
如下图所示,滚动活塞式压缩机一般为立式结构,电动机装在壳体的上部,压缩机装在下部,压缩机主要由气缸、滚动活塞、曲轴和固定架等部分组成。
2)旋转滑片式压缩机。
旋转滑片式压缩机简称滑片机,顾名思义,它是依靠偏心转子和转子槽内滑动的一个或几个滑片在圆柱形气缸内做回转运动而实现气体压缩的压缩机。
如下图所示,旋转滑片式压缩机主要有机体、转子及滑片等三部分组成。
装有活动滑片的转子偏心配置在气缸内,转子旋转时,滑片由于离心力作用,紧贴气缸内壁上,形成若干由气缸内壁、转子外壁、滑片组成的基元容积,随着基元容积由小到大和由大到小的反复连续变化,便完成了吸气、压缩、排气的循环过程。
3)涡旋式压缩机。
涡旋式压缩机是由一个静涡旋盘(固定的渐开线涡旋盘)和一个动涡旋盘(呈偏心回旋平动的渐开线运动涡旋盘)组成可压缩容积的压缩机。
压缩机知识介绍前言压缩机属于通用机械,是气体输送、增压设备的一种。
根据排气压力,气体输送设备分为:通风机、鼓风机、压缩机。
压缩机是在石油、化工生产装置中关键设备。
机电一体化最具有代表性的设备。
设备选型、订货往往涉及工艺、系统、机泵、自控、应力、电气、土建等多个专业。
压缩机一般以套为单位,除压缩机主机外,还有为主机服务的辅助设施如:冷却系统(轴封冷却换热、级间冷却)、润滑油系统;过滤系统、缓冲系统;还要电气系统、仪表控制系统等。
设计时很少有一个数据表可以达到要求,往往类似一个生产单元的做法有询价书、报价书才能完成。
大型设备如:100 万t/a 乙烯裂解气压缩机,压力达到 3.89MPa ,轴功率达到45770kW 。
压缩机用途动力:如阀门起闭、气锤动作。
制药、发酵用作搅拌动力。
制冷:空调、冷冻机(冰机)。
分离:空分(氧气、氮气)输送、储运:天然气、液化气、氧气等。
增压:压缩空气(仪表空气)二压缩机分类(不同的手册、书籍所有不同)《化工装置系统工程设计规定》HG20559-93中分类:压缩机分类容积型:活塞式、螺杆式、水环式速度型:离心式、轴流式(1)根据工作原理分类:压缩机容积式往复式:活塞式、隔膜式回转式:罗茨式、滑片式、螺杆式、液环式、回转活塞式流体动力式透平式(叶片式):离心式、轴流式喷射式螺杆式:空气压缩机、氨(氟利昂)压缩机。
近年发展较快。
石化领域:往复式、离心式压缩机。
冰箱、车用空调:往复式压缩机、滚动转子压缩机。
应用最为广泛的往复式。
(2)根据用途分空气压缩机,氧气压缩机、氨压缩机、氢气压缩机、天然气压缩机等。
不同的压缩气体,设备材质、设备结构有所不同。
(3)按冷却方式分可分为:水冷式、风冷式压缩机。
从压缩过程中的热量换热方式分。
(4)按压缩机排气量的大小可分为:1 微型压缩机:排气量在小于1米3/分。
2 小型压缩机:输气量1~10米3/分。
3 中型压缩机:输气量10~100米3/分。
回转式压缩机工作原理回转式压缩机是一种常见的压缩机,广泛应用于制冷、空调等领域。
它的工作原理是利用回转运动来实现气体的压缩和排放。
回转式压缩机由压缩机主机和电动机组成。
电动机通过带动主轴旋转,使得压缩机主机内的压缩元件也随之旋转。
压缩元件通常由叶轮和固定叶片组成,其中叶轮固定在主轴上,而固定叶片则固定在压缩机主机的外壳上。
当压缩机开始工作时,气体从压缩机的吸气口进入压缩机主机。
在主轴的旋转下,气体被叶轮带动,形成一个高速旋转的气体流。
在气体流的作用下,气体的压力和温度逐渐增加。
随着气体流的旋转,气体流与固定叶片之间形成一系列的压缩腔。
气体在这些压缩腔中受到固定叶片的限制,被迫缩小通道,从而增加了气体的压力。
经过多次的压缩过程,气体的压力进一步升高。
当气体流经过最后一个压缩腔时,气体的压力已经达到了所需的压缩比。
此时,气体将被排放出压缩机主机,经过排气口进入下一个工艺环节。
同时,电动机继续带动主轴旋转,使得压缩元件持续工作。
回转式压缩机的工作原理可以总结为以下几点:1. 电动机带动主轴旋转,使得压缩机内的压缩元件也随之旋转;2. 叶轮和固定叶片之间形成的压缩腔逐渐缩小,使得气体的压力逐渐增加;3. 经过多次的压缩过程,气体的压力达到所需的压缩比;4. 气体被排放出压缩机主机,进入下一个工艺环节。
回转式压缩机具有以下优点:1. 结构紧凑,体积小,适用于各种空间限制的场合;2. 运行平稳,噪音低,能够提供稳定的气体流量;3. 压缩比大,效率高,能够满足不同压缩比要求;4. 维护方便,易于安装和检修。
然而,回转式压缩机也存在一些缺点:1. 需要润滑油来减少摩擦和磨损,增加维护成本;2. 由于压缩元件的旋转,压缩机内部存在一定的泄漏现象,影响效率;3. 压缩机的转速较高,要求电动机具有较高的功率。
总的来说,回转式压缩机是一种重要的压缩设备,广泛应用于制冷、空调等领域。
其工作原理简单明了,结构紧凑,具有较高的效率和稳定性。
1、螺杆式压缩机原理:螺杆式压缩机的结构如图4-21所示。
在“∞”字形的气缸中平行地配置两个按一定传动比反向旋转又相互啮合的螺旋形转子。
通常对节圆外具有凸齿的转子称为阳转子(习惯称为主动转子);在节圆内具有凹齿的转子称为阴转子(习惯称为从动转子) 。
阴、阳转子上的螺旋形体分别称作阴螺杆和阳螺杆。
一般阳转子(或经增速齿轮组)与原动机连接,并由此输入功率;由阳转子( 或经同步齿轮组 )带动阴转子转动。
螺杆式压缩机的主要零部件有:一对转子、机体、轴承、同步齿轮(有时还有增速齿轮)以及密封组件等。
按运行方式之不同,螺杆式压缩机可分为无油压缩机和喷油压缩机两类特点:优点:1)可靠性高。
螺杆压缩机零部件少,没有易损件,因而它运转可靠,寿命长,大修间隔期可达4-8万h.2)操作维护方便。
3)动力平衡好。
特别适合用作移动式压缩机,体积小、重量轻、占地面积少。
4)适应性强。
螺杆压缩机具有强制输气的特点,容积流量几乎不受排气压力的影响,在宽广的范围内能保持较高的效率,在压缩机结构不作任何改变的情况下,适用于多种工质。
5)多相混输。
螺杆压缩机的转子齿面间实际上留有间隙,因而能耐液体冲击,可输送含液气体、含粉尘气体、易聚合气体等。
缺点:1)造价高。
由于螺杆压缩机的转子齿面是一空间曲面,需利用特制的刀具在价格昂贵的专用设备上进行加工。
另外,对螺杆压缩机气缸的加工精度也有较高的要求。
2)不能用于高压场合。
由于受到转子刚度和轴承寿命等方面的限制,螺杆压缩机只能用于中、低压范围,排气压力一般不超过3MPa。
3)不能用于微型场合。
螺杆压缩机依靠间隙密封气体,一般只有容积流量大于0.2m3/min时,螺杆压缩机才具有优越的性能。
排气量的调节:变转数调节,螺杆式压缩机的排气量和转数成正比关系。
因此,改变压缩机的转数就可以达到调节排气量的目的。
停转调节:利用压缩机停转来调节排气量,常见的有两种形式:1)小型螺杆式压缩机,如若实际耗气量低于排气量,则储气罐及管网中的气体压力升高,可利用压力继电器之类的装置来控制原动机的停转,以实现排气量的间断调节。
2 )在压缩机站或化工企业中,一般是多机配置,完全可以采用停止部分压缩机的运转以适应实际耗气量。
控制吸入调节:利用压缩机吸气管上的进气调节阀进行调节。
控制吸入调节又分为停止吸入和节流吸入两种。
进排气管连通调节:从装置的结构上来看,此种调节方法是简便的,它只需在排出管道上安装一调节阀。
调节工况时,压缩的气体沿旁通管道经此调节阀流回吸入口空转调节:它实际上是停止吸入和进、排气管连通调节联合使用的一种综合调节方法,采用一种在截断吸入的同时,能使进、排气管连通的减荷阀。
空转调节的示功图如图4-49所示。
它可在停止吸入调节示功图的基础上,考虑到气体向进气管道(大气)排放(经安装在压缩机排气止回阀前的连通管)而得到。
滑阀调节:滑阀调节与活塞式压缩机部分行程压开吸气阀调节的基本原理相同,它是使齿间容积在接触线从吸入端向排出端移动的前一段时间内仍与吸气孔口相通,并使这部分气体回流到吸气孔口。
也就是说,减短了螺杆的有效轴向长度,以达到调节排气量的目的。
2、滑片式压缩机工作原理:滑片式压缩机的主要机件由三部分组成:机体1(又称气缸)、转子2及滑片3。
滑片式压缩机的转子偏心配置在气缸内,转子上开有若干纵向凹槽,在凹槽中装有能沿径向自由滑动的滑片。
由于转子在气缸内偏心配置,气缸内壁与转子外表面间构成一个月牙形空间。
转子旋转时,滑片受离心力的作用从槽中甩出,其端部紧贴在机体内圆壁面上,月牙形的空间被滑片分隔成若干扇形的小室——基元容积。
在转子旋转一周之内,每一基元容积将由最小值逐渐变大,直到最大值,再由最大值逐渐变小,变到最小值。
随着转子的连续旋转,基元容积遵循上述规律周而复始变化。
如图所示,在机体上开设有吸气孔口(左侧) 和排气孔口(右侧) 。
基元容积逐渐增大时,在左面与吸气孔口相遇。
开始吸入气体,直到基元容积达到最大,组成该基元容积的后一滑片(相对于旋转方向)越过吸气孔口的上边缘时吸气终止。
以后,基元容积开始缩小,气体在其内被压缩。
当组成该基元容积的前一滑片达到排气孔口的上边缘时,基元容积开始和排气孔口相通,则压缩过程结束,排气开始。
而在基元容积的后一滑片越过排气孔口的下边缘时,排气终止。
之后,基元容积达最小值。
转子继续旋转,基元容积又开始增大。
由此,余留在该最小容积中的压缩气体进行膨胀。
当基元容积的前一滑片达到吸气孔口的下边缘后,该正在扩大的基元容积又和吸气孔口相通,重新开始吸入气体。
如果滑片数为 z,则在转子每旋转一周之中,依次有z个基元容积分别进行吸气-压缩-排气-膨胀过程。
分类:第一类:滴油滑片式压缩机第二类:喷油滑片式压缩机第三类:无油滑片式压缩机特点:滑片式压缩机结构简单、制造容易,操作和维修保养方便。
它几乎完全平衡,无振动,所以要求的基础小。
此外,在旋转一周之中有多个基元容积与吸排气管接通,因此吸排气压力脉动较小,不需安装很大的贮气器。
滑片式压缩机的主要缺点是滑片与转子气缸之间有很大的机械摩擦,产生较大的能量损失,因此效率较低。
以排气量10m3/min, 排气压力 6.86×105N/ m2的移动式空压机为例,其效率要比同参数的螺杆式压缩机约低10%, 比同参数的往复式压缩机约低20%。
此外,虽然滑片的寿命现在已能突破8000小时,但取决于材质、加工精度及运行条件,故它仍是影响滑片式压缩机运转周期的一个重要因素。
用途:滑片式压缩机广泛运用于各种中、小型压缩空气装置和小型空调制冷装置中。
在化学工业和食品工业中,无油机器可用来输送或加压各种气体。
滑片式机械还可作为真空泵使用,单级可获5000-4000N/m2 (真空度95-96%), 双级可获1500-1OOON/m2(真空度98.5-99%)。
滑片式压缩机多为单级或双级的,三级以上的很少见到。
滴油润滑的机器,单级压力比为3-4;喷油机器单级压力比可达8;无油润滑机器的单级压力比很少超过2.5 。
常见的排气量范围是1-20m3/min。
压缩机一般与电功机直联,转数范围一般是500-30OOrpm。
3、液环式压缩机工作原理:在泵体中装有适量的水作为工作液。
由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的上部分内表面恰好与叶轮轮毂相切,水环的下部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。
此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。
特点:液环式压缩机或真空泵,通常用水作密封液,所以又习称水环泵。
由于液体的充分冷却作用,压缩气体终了温度很低。
所以,液环式压缩机适合压缩在高温下易于分解的气体,如乙炔、二硫化碳、硫化氢等,也适于压缩高温时易于聚合的一些气体。
由于压缩介质不与气缸直接接触,所以,它也特别适用于压缩具有强烈腐蚀性的气体,如氯气等。
此时,可选用一种与被压缩气体不起作用的液体作密封液。
如压缩氯气时用浓硫酸作密封液。
液环式压缩机气缸不需润滑,可作为特殊用途的无润滑压缩机使用。
除此之外,此种型式压缩机的结构简单,制造、操作方便,易损零件少,排气脉动和噪声均较小,4、滚动活塞式压缩机工作原理:滚动活塞式压缩机,将低压气体提升为高压的一种从动的流体机械。
是制冷系统的心脏,它从吸气管吸入低温低压的制冷剂气体,通过电机运转带动活塞对其进行压缩后,向排气管排出高温高压的制冷剂液体,为制冷循环提供动力,从而实现压缩→冷凝→膨胀→蒸发 ( 吸热 ) 的制冷循环。
依靠偏心安设在汽缸内的旋转活塞在圆柱形汽缸内作滚动运动和一个与滚动活塞相接触的滑板的往复运动实现气体压缩的压缩机。
分类:滚动活塞式压缩机按其原理可分为容积型滚动活塞式压缩机与速度型滚动活塞式压缩机。
容积型又分为往复式滚动活塞式压缩机、回转式滚动活塞式压缩机;速度型滚动活塞式压缩机又分为:轴流式滚动活塞式压缩机、离心式滚动活塞式压缩机。
目前家用冰箱和空调器滚动活塞式压缩机都是容积式,其中又可分为往复式和旋转式。
往复式滚动活塞式压缩机使用的是活塞、曲柄、连杆机构或活塞、曲柄、滑管机构,旋转式使用的目前多是滚动转子滚动活塞式压缩机。
在商用空调上,又多是离心式、涡旋式、螺杆式。
按应用范围又可分为低背压式、中背压式、高背压式。
低背压式 ( 蒸发温度 -35 ~ -15 ℃ ) ,一般用于家用电冰箱、食品冷冻箱等。
中背压式 ( 蒸发温度 -20 ~ 0 ℃ ) ,一般用于冷饮柜、牛奶冷藏箱等。
高背压式 ( 蒸发温度 -5 ~15 ℃ ) ,一般用于房间空气调节器、除湿机、热泵等。
滚动活塞式压缩机的规格是按输入功率来划分的。
一般每种规格间相差 50W 左右。
另外,也有按气缸容积划分的。
5、涡旋式压缩机涡旋式压缩机是由一个固定的渐开线涡旋盘和一个呈偏心回旋平动的渐开线运动涡旋盘组成可压缩容积的压缩机。
涡旋压缩机的独特设计,使其成为当今世界节能压缩机。
涡旋压缩机主要运行件涡盘只有龊合没有磨损,因而寿命更长,被誉为免维修压缩机。
涡旋压缩机运行平稳、振动小、工作环境宁静,又被誉为‘超静压缩机’。
涡旋式压缩机结构新颖、精密,具有体积小、噪音低、重量轻、振动小、能耗小、寿命长、输气连续平稳、运行可靠、气源清洁等优点。
工作原理:涡旋式压缩机是有两个双函数方程型线的动、静涡盘相互咬合而成。
在吸气、压缩、排气的工作过程中,静盘固定在机架上,动盘由偏心轴驱动并由防自转机构制约,围绕静盘基圆中心,作很小半径的平面转动。
气体通过空气滤芯吸入静盘的外围,随着偏心轴的旋转,气体在动静盘噬合所组成的若干个月牙[1] 形压缩腔内被逐步压缩,然后由静盘中心部件的轴向孔连续派出特点:效率高,更有利于节能,保护环境;噪声更低;体积更小,重量更轻;运行平稳,气流脉动小,扭矩变化小,压缩机寿命长;压缩过程长,相邻压缩腔压差小,泄漏量小,效率更高。
6、罗茨鼓风机工作原理和特点:罗茨鼓风机是最早制造的两转子回转式压缩机之一。
罗茨鼓风机的主要零部件有:转子,同步齿轮,机体(气缸及端板), 轴承密封件等。
如图,由近乎椭圆形的气缸与两侧的端板包容成一个空间,气缸两对面分别设置与吸、排气管道相连的吸气孔口与排气孔口。
一对彼此啮合的叶轮由气缸外侧的一对同步齿轮带动而作方向相反的旋转。
借助于两叶轮的啮合(实际上两叶轮并不接触,两者之间留有微小的“啮合间隙”使吸气口与排气口相互隔绝。
