输出标准分幅图

第二次全国土地调查数据库建设技术规范国务院第二次全国土地调查领导小组办公室二〇〇七年十二月前言为规范第二次全国土地调查数据库建设的内容、程序、方法及要求，保证数据库成果质量，促进第二次全国土地调查数据的管理和共享，根据《中华人民共和国土地管理法》等法律、法规，按照《第二次全国土地调查技术规程》（TD/T 1014-2007）（以下简称《规程》）的相关要求，制定《第二次全国土地调查数据库建设技术规范》。

其中，农村土地调查数据库建设依据《基本农田数据库标准》（金土工程试行）、《土地利用数据库标准》（TD/T 1016-2007），城镇土地调查数据库建设依据《城镇地籍数据库标准》（TD/T 1015-2007）。

省（自治区、直辖市）可根据本地区实际需要，对本规范的未尽事宜制定补充规定，但不得与本规范相抵触，并须报国务院第二次全国土地调查领导小组办公室（以下简称“全国土地调查办”）备案。

本规范的附录A、附录B、附录C………. 附录R均为规范性附录。

本规范由国土资源部提出并归口。

本规范起草单位：全国土地调查办本规范主要起草人：温明炬、韩永顺、张炳智、孙毅、曾珏、高莉、李琪、吴明辉、辛丽璇参加编写人员：杨祝晖、戴建旺、胡小华、陈红兵、梁耘、曾巍、陈金、王莉、王永俊、刘凤君目录1 范围......................................................... 错误！未定义书签。

2 规范性引用文件............................................... 错误！未定义书签。

3 术语和定义................................................... 错误！未定义书签。

第一部分农村土地调查数据库建设.................................. 错误！未定义书签。

4 总体设计..................................................... 错误！未定义书签。

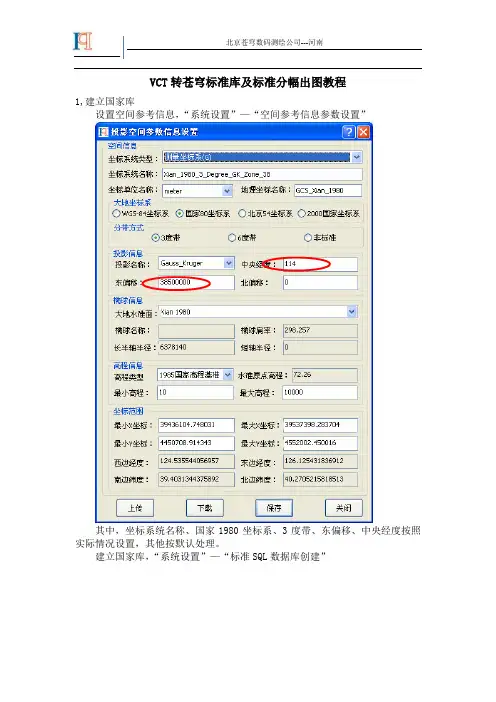

VCT转苍穹标准库及标准分幅出图教程1,建立国家库设置空间参考信息，“系统设置”—“空间参考信息参数设置”其中，坐标系统名称、国家1980坐标系、3度带、东偏移、中央经度按照实际情况设置，其他按默认处理。

建立国家库，“系统设置”—“标准SQL数据库创建”其中，数据库类型选1，选择自己的计算机名，设数据库名，密码同你装的SQL数据库密码相同，坐标系统选择你要创建地区的坐标。

2，vct转国家库“数据交换”—“vct与数据库转化”—“vct矢量数据转入数据库”其中，选择要转换的vct文件，点击“全选”。

如果是连接了国家库进入的，选“输出到当前数据库”；如果没有连，选择“输出到其他数据库”，点击“转换数据到数据库”。

3，建立苍穹标准库“系统设置”--“标准SQL数据库创建”其中，数据库类型选“3”，其他设置同上（注意：数据库名不可相同，且不能用数字）。

4，国家库转苍穹库“数据交换”—“数据库转换”—“二调数据库转换厂商数据库”选择土地利用数据库，连接相应的国标数据库与厂家图形库。

其他默认，点击“转库”。

5，关闭软件，重新连接苍穹标准库进入6，创建标准图幅“系统设置”—“分幅信息设置”点击“生成”其中，修改比例尺为1：10000，中央经度，国家80坐标系，3度带，点击“屏幕取点”在图斑的左下取点，同样的方法去右上的点，然后点击“计算图幅”。

其他窗口关闭。

在只打开地类图斑和标准图幅两层的情况下，全选地类图斑，“编辑”—“选取多层相邻地物”点确定。

关闭地类图斑，点击“反选”按钮，再点击“删除”按钮。

最后得到分幅图。

在得到的分幅图上点击右键“单层数据入库”。

关闭tools。

7，进行所属图幅维护进入苍穹标准库，“数据维护”—“数据库维护工具”—“所属图幅维护”分别选择需要维护的表,包括地类图斑、地类界线、行政界线、县乡村、线状地物、零星地物等；下面的所属图幅保存字段统一填为“SZTF”。

8，关闭tools，重新进入苍穹标准库。

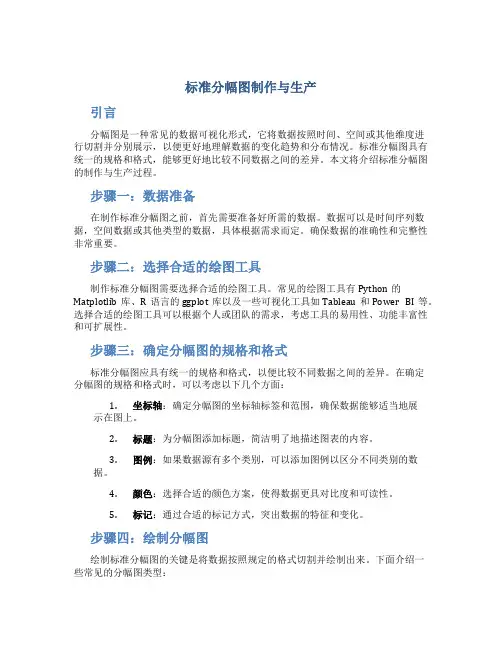

标准分幅图制作与生产引言分幅图是一种常见的数据可视化形式，它将数据按照时间、空间或其他维度进行切割并分别展示，以便更好地理解数据的变化趋势和分布情况。

标准分幅图具有统一的规格和格式，能够更好地比较不同数据之间的差异。

本文将介绍标准分幅图的制作与生产过程。

步骤一：数据准备在制作标准分幅图之前，首先需要准备好所需的数据。

数据可以是时间序列数据，空间数据或其他类型的数据，具体根据需求而定。

确保数据的准确性和完整性非常重要。

步骤二：选择合适的绘图工具制作标准分幅图需要选择合适的绘图工具。

常见的绘图工具有Python的Matplotlib库、R语言的ggplot库以及一些可视化工具如Tableau和Power BI等。

选择合适的绘图工具可以根据个人或团队的需求，考虑工具的易用性、功能丰富性和可扩展性。

步骤三：确定分幅图的规格和格式标准分幅图应具有统一的规格和格式，以便比较不同数据之间的差异。

在确定分幅图的规格和格式时，可以考虑以下几个方面：1.坐标轴：确定分幅图的坐标轴标签和范围，确保数据能够适当地展示在图上。

2.标题：为分幅图添加标题，简洁明了地描述图表的内容。

3.图例：如果数据源有多个类别，可以添加图例以区分不同类别的数据。

4.颜色：选择合适的颜色方案，使得数据更具对比度和可读性。

5.标记：通过合适的标记方式，突出数据的特征和变化。

步骤四：绘制分幅图绘制标准分幅图的关键是将数据按照规定的格式切割并绘制出来。

下面介绍一些常见的分幅图类型：1.时间序列分幅图：将时间序列数据按照一定的时间间隔切割并绘制在多个子图中。

可以使用折线图、柱状图等方式展示数据的变化趋势。

2.空间分幅图：将空间数据按照地理区域划分并绘制在多个子图中。

可以使用地图、热力图等方式展示数据的分布情况。

3.多维分幅图：将多维数据按照其中的两个或三个维度切割并绘制在多个子图中。

可以使用散点图、气泡图等方式展示数据的关联性和变化情况。

为了使分幅图更具可读性和可解释性，还可以添加一些数据标注和注释，如数据标签、趋势线、辅助线等。

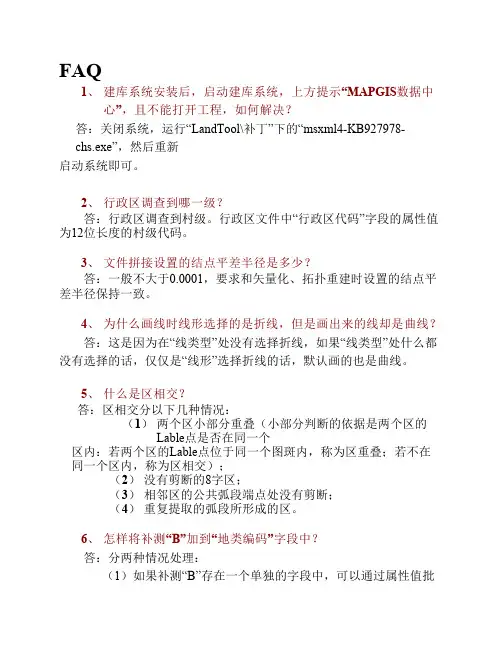

FAQ1、建库系统安装后，启动建库系统，上方提示“MAPGIS数据中心”，且不能打开工程，如何解决？答：关闭系统，运行“LandTool\补丁”下的“msxml4-KB927978-chs.exe”，然后重新启动系统即可。

2、行政区调查到哪一级？答：行政区调查到村级。

行政区文件中“行政区代码”字段的属性值为12位长度的村级代码。

3、文件拼接设置的结点平差半径是多少？答：一般不大于0.0001，要求和矢量化、拓扑重建时设置的结点平差半径保持一致。

4、为什么画线时线形选择的是折线，但是画出来的线却是曲线？答：这是因为在“线类型”处没有选择折线，如果“线类型”处什么都没有选择的话，仅仅是“线形”选择折线的话，默认画的也是曲线。

5、什么是区相交？答：区相交分以下几种情况：（1）两个区小部分重叠（小部分判断的依据是两个区的Lable点是否在同一个区内：若两个区的Lable点位于同一个图斑内，称为区重叠；若不在同一个区内，称为区相交）；（2）没有剪断的8字区；（3）相邻区的公共弧段端点处没有剪断；（4）重复提取的弧段所形成的区。

6、怎样将补测“B”加到“地类编码”字段中？答：分两种情况处理：（1）如果补测“B”存在一个单独的字段中，可以通过属性值批量替换中的属性列合并将“B”加到地类编码中。

（2）手动将“B”添加到地类编码中。

7、权属单位代码是不是一定要和地籍号长度19位保持一致？答：不是。

数据如果没有调查到村民小组级，只调查村级，那么座落单位代码和权属单位代码就只需要填写到村级，代码长度为12位，最后系统输出权属单位代码表时会按照国家要求自动加0补齐19位。

但是宗地的地籍号要求必须为19位。

8、两个线文件要合并，是用建库软件的文件拼接，还是用平台的合并功能，哪个方法更好些？答：建库软件中的“文件拼接”能处理拓扑，而平台中的合并功能不能处理拓扑。

因此应该使用建库软件中的“文件拼接”。

9、标识码和ID一样吗？答：不一样。

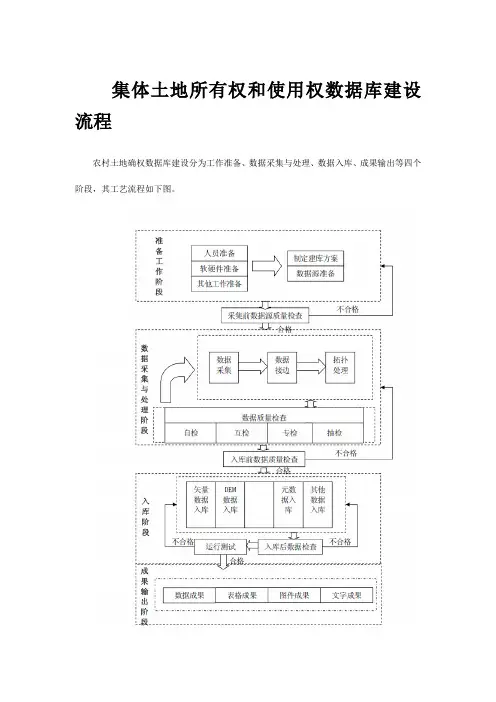

集体土地所有权和使用权数据库建设流程农村土地确权数据库建设分为工作准备、数据采集与处理、数据入库、成果输出等四个阶段，其工艺流程如下图。

基础图件预处理检查相邻图幅的接边情况，线状要素的连续性，图斑界线是否闭合以及等高线是否连续、相接、与水系的关系是否正确等，发现问题应作处理并记录在图历簿中。

标出同一条线上具有不同属性内容线段的分界点等。

添补不完整的线划，如被注记符号等压盖而间断的线划，境界线以双线河、湖泊为界的部分，道路遇居民地中断部分，均以线划连接。

对图面上的各种注记标示清楚，包括图廓内外各种注记。

主要有文字、地类、水系、道路、地形、图廓等注记。

分层矢量化按点、线、面原则分层进行矢量数据录入。

矢量化数据检查对矢量化数据的完整性、一致性、逻辑性等进行全面检查，以保证数据的准确无误。

数据采集流程与方法按《土地利用数据库标准》执行。

1、矢量化A、矢量化要求规定不同要素的分层编码、线型、颜色和代码等；图内各要素与影像套合，明显界线与矢量化底图上同名地物的移位不得大于图上0.2mm；土地权属界线应以调查底图和外业调查成果为准；当同一要素有不同来源，并发生矛盾时，应核对有关资料，讨论确定要素矛盾处理方案。

B、数据接边矢量数据接边要注意图形数据和属性数据的逻辑一致性；当相邻图幅图廓线两侧明显对应要素间距小于图上0.2mm，可直接按照影像接边，否则应实地核实后接边；接边后图廓线两侧相同要素的矢量、属性数据保持一致；不同比例尺数据接边以高精度的矢量和属性要素为接边依据。

C、数据拓扑各要素无线段自相交、两线相交、线段打折、碎片多边形、悬挂点或伪节点等图形错误；数据拓扑关系正确，面要素应闭合，各相邻实体的空间关系可通过完整的拓扑结构描述;公共边线或同一要素具有两个或两个以上类型特征时，应保证位置的一致性；地类图斑边界须与地类界线对应重合。

2、矢量数据转换要求要求对已有矢量数据的格式、坐标系、精度、现势性等进行检查，并针对检查问题进行修改；3、属性数据采集A、属性数据采集方法属性数据采集采用手工录入的方式。

1：10000标准分幅图制作流程一、插件安装1、安装中国工具软件2、打开Arcmap，在软件右上角空白处右击添加“CTOOLS工具版本号2.01.0”。

二、图框制作（1）打开Arcmap，在中国工具中找图框工具下的系统设置，按如下参数进行输入：1：基本信息主标题：边距：27mm xx县土地利用现状图字体:宋体19.28 字符间距：100副标题1边距：15 MapName 字体：黑体19.28 字符间距：100副标题2边距：4 NewMapNo 字体：黑体17.01 字符间距：6比例尺边距：6 1：10000 字体：宋体13.46如图所示：2：四周注记左边距：3 无（空格）左下角陕西省第二次土地调查办公室字体：宋体9右上角1无（空格）右上角2边距：2.5 内部用途字体：宋体10右下角边距：13 1980西安坐标系等（按要求走）字体:宋体9 字符距离：80如图所示：3：图框信息图框线外框8mm 内框0mm 如图所示：4：网格信息网格类型：十字丝间隔100 线的长度: 10大数字体：样式设置：黑体7.8小数字体：样式设置：黑体11.34距外框的距离：0.5如图所示：5.结合图表信息：6.比例尺条:7.页边距设置：5、纸张大小：参数如图75*61（注：视电脑软件情况而定）（2）参数设置好，点击批量创建梯形标准分幅，如下：注：图框生成文件为dd。

二：数据裁剪标准分幅数据将要做的县区数据库、结合图表添加进Arcgis里，点击图形裁剪下的矢量批量裁剪，如下裁剪好的数据库：注：数据批量裁剪生成文件为kk。

三：标准分幅制作过程（加入与各图幅号相对应的图框和数据）1.添加数据DLTB、XZDW、XZQJX、XZQ，以及裁好的图框。

2.设置参考比例1:100003.页面设置75*61.将框调至页边距大小2.修改图框线的颜色以及粗细:L_I49G004041 0号线0.28 黑1号线0.28 黑2号线0.28 黑3号线 1.42 黑5号线0.28 黑打开L的属性/类别/唯一值ID3.XZDW操作过程（1）打开XZDW进行匹配符号库，字段用DLBM。

1概述有井田境界，想知道它在1：1W的标准分幅中，占哪些幅，之后才能去国土局要图啊。

用到是的软件：COORD、图幅号工具、Word、Excel、TXT编辑器、Arcgis（我用这个）。

2井田境界打井田境界输入Arcgis，直接用文本生成点SHP，再转成线SHP。

技巧：第一个点，复制一个到是最后。

比原来多一个重复的点，这样在生成线SHP时，就是闭合的了。

要不，你得手动增加一个点，才能形成闭合的井田。

3坐标转换目的:得到地理坐标我们的采矿证、划定矿区范围的批复，给的都是平面坐标。

而标准分幅需要用地理坐标。

不论用什么方法.我用的是COORD GM，大家在网上一搜就知道了，可以批量的转换。

4数据标准化将坐标数据做成图幅号工具认识的格式，要求：TXT文件，内容如下：………………………………………………………………DMS119.1234 39.1234……117.1234 39.1234………………………………………………………………注意：1 这里不是“度”，而是“度.分秒”，119是度，12是分，34是秒。

2 3.5版要求经度、纬度之间用逗号“，”分隔，4.0版要求空格“”分隔。

5标准分幅打开“图幅号工具”，试用版就够了。

单击“坐标查询图幅号”选项卡，整个画面有一个“文件夹”图标，单击它，定位到刚才准备的标准数据文件，就会导入经纬度。

复选某个经纬度（右键快捷菜单可以全选）。

单击“查询图幅号”显示结果。

单击“预览”打开一个新窗口，看到结果，但此时不能输出。

在此窗口可以打开“井田境界”SHP文件，查看叠加结果。

回到主界面，如果是正式版，可以输出SHP、MID文件，直接在Arcgis中用了，是面图元。

6其它方法用joinMap，一个点一个点的查询，不用转坐标，直接就出结果，没有高级功能，给个图幅号，用其它软件查其坐标。

还有个软件叫Mapprint，针对Arcgis9~9.3的有试用版，Arcgis10就没有了，我用10，就没有试用成。

arcgis标准分幅图制作ArcGIS标准分幅图制作。

ArcGIS是一款功能强大的地理信息系统软件，可以用于制作各种类型的地图，包括标准分幅图。

标准分幅图是指按照一定的比例尺和规格要求进行制图的地图，通常用于军事、国土资源调查、城市规划等领域。

本文将介绍如何利用ArcGIS软件制作标准分幅图的方法和步骤。

首先，进行数据准备。

在制作标准分幅图之前，需要准备好地理数据，包括地形、地貌、水系、道路、建筑物等。

这些数据可以来源于卫星影像、地形图、矢量数据等多种来源。

在ArcGIS中，可以通过导入数据或者在线下载数据的方式获取所需的地理数据。

其次，设置制图参数。

在ArcGIS中，可以通过设置制图参数来确定标准分幅图的比例尺、纸张大小、图框样式等。

在制作标准分幅图时，需要根据实际需要选择合适的比例尺和纸张大小，以确保地图的清晰度和可读性。

然后，进行制图操作。

在ArcGIS中，可以利用地图制作工具进行标准分幅图的制作。

首先，将准备好的地理数据加载到地图中，然后根据需要进行图层叠加、符号化、标注等操作，最终生成标准分幅图。

在制图过程中，需要注意地图的布局、比例尺、图例、注记等要素的合理设置，以确保地图的整体美观和信息传达的准确性。

最后，输出成果。

制作完成标准分幅图后，可以通过ArcGIS软件将地图输出为各种格式的文件，包括图片文件、PDF文件、打印纸质地图等。

在输出成果时，需要选择合适的输出格式和分辨率，以满足不同需求下地图的使用和传播。

总之，利用ArcGIS制作标准分幅图需要进行数据准备、制图参数设置、制图操作和输出成果等多个步骤。

通过合理的操作和设置，可以制作出清晰、美观、准确的标准分幅图，满足各种领域的需求。

希望本文介绍的方法和步骤对您在ArcGIS标准分幅图制作过程中有所帮助。

标准分幅图制作与生产1. 概述标准分幅图是一种常见的制图形式，通常用于地理信息系统（GIS）、地图制作、城市规划和工程设计等领域。

它是将大尺寸地图或平面图细分为多个小块，以便更好地展示和分析地理数据。

本文将介绍标准分幅图的制作过程和生产要点。

2. 制作准备在进行标准分幅图制作之前，需要进行一系列的准备工作： - 收集所需数据：包括基础地理数据、特定主题的数据、周边环境数据等。

确保数据的准确性和完整性。

- 确定绘图规格：确定标准分幅图的比例尺、图幅大小、坐标系等参数。

这些参数与制图要求密切相关，需根据具体情况进行选择。

- 创建制图模板：根据绘图规格和制图要求，创建合适的制图模板。

模板应包含边框、图例、文字标注等要素。

3. 数据准备与处理在进行标准分幅图制作之前，需要对所收集的数据进行处理和准备： - 数据预处理：对原始数据进行处理，包括数据清洗、数据配准、数据投影等。

确保数据的一致性和可用性。

- 数据分类与筛选：根据制图要求，将数据按照特定主题进行分类，并筛选出需要的数据。

- 数据裁剪和裁纸：根据制图要求，对数据进行裁剪和裁纸。

确保数据范围与分幅图要求一致。

4. 分幅图制作流程标准分幅图的制作流程通常包括以下几个步骤： - 图框绘制：根据制图模板，绘制图框，确定图幅边界和比例尺。

- 数据叠加：将分类和裁剪后的数据叠加到图框中。

确保数据与制图模板的一致性，并进行必要的调整和变换。

- 要素符号化：对叠加后的数据进行符号化处理。

根据数据类型和制图要求，选择合适的符号化方式，如颜色填充、线条样式、图标等。

- 文字标注：添加必要的文字标注，包括图名、图例、刻度、坐标等。

确保文字标注的可读性和清晰度。

- 导出与输出：完成分幅图绘制后，进行导出和输出。

一般可以导出为常见的图片格式，如JPEG、PNG等。

5. 生产要点与注意事项在进行标准分幅图制作过程中，需要注意以下要点和事项： - 准确性：确保数据的准确性和一致性。

标准分幅土地利用现状图土地利用是指人类对土地资源进行合理开发和利用的活动，包括农业、工业、交通、居住等各个方面。

标准分幅土地利用现状图是对某一地区土地利用状况进行综合分析和展示的图表，通过这一图表可以清晰地了解该地区的土地资源利用情况，为土地规划和管理提供科学依据。

首先，标准分幅土地利用现状图要准确反映土地资源的分布情况。

通过对地形、地貌、土壤、水文等自然地理要素进行调查和分析，可以将土地分为不同的类型，如耕地、林地、草地、水域等。

同时，还要考虑到人为因素，包括城市建设用地、工矿用地、交通用地等。

这些不同类型的土地在图上应该有清晰的标识，以便于人们对土地资源的利用情况有一个直观的了解。

其次，标准分幅土地利用现状图要反映土地利用的数量和质量。

数量上，可以通过图表的比例尺来体现不同类型土地的面积占比，从而了解各类土地的分布情况。

质量上，可以通过颜色、符号等方式来标示土地的利用质量，比如优质耕地、一般耕地等，这样可以帮助人们更好地评估土地资源的利用潜力和发展空间。

此外，标准分幅土地利用现状图还应该反映土地利用的变化趋势。

通过对历史数据的分析和比对，可以清晰地看出土地利用的变化情况，比如城市扩张导致耕地减少、工业用地增加等情况。

这对于未来的土地规划和管理具有重要的指导意义，可以帮助决策者更好地制定相关政策和措施。

最后，标准分幅土地利用现状图还应该结合其他相关数据进行分析。

比如人口分布、经济发展状况、生态环境状况等，这些数据可以帮助我们更全面地了解土地利用的影响因素和发展趋势，为土地资源的合理利用提供更科学的依据。

总之，标准分幅土地利用现状图是对土地资源利用情况进行综合展示和分析的重要工具，它不仅可以帮助我们了解土地资源的分布、数量、质量和变化趋势，还可以为土地规划和管理提供科学依据，促进土地资源的合理利用和可持续发展。

因此，我们应该重视标准分幅土地利用现状图的编制和使用，不断完善相关数据和技术手段，为实现土地资源的可持续利用和保护做出更大的努力。

一次性出多幅分幅图我县涉及二二八幅分幅图，我在进行了一次年度变更后，要出分幅图，土地利用管理系统只提供了一次出一幅分幅图的功能，而且，每出一幅图，还得更改图形参数，分出来的各个文件也不是按图幅名分别存放各个文件，这对我的出分幅图工作带来很大麻烦平台的地图库可以批量裁减分幅图。

1、平台输入编辑里打开需要裁减的文件，然后在工程文件窗口点击每个文件右键“修改项目”修改文件的“描述”（选择的文件必须是处于当前编辑状态），完成后保存工程。

2、地图库里建立dbs，将裁剪文件导入地图库里，注意的是在图幅管理，图库层类管理器，新建，层类路径及属性结构提取文件后，层类名称必须要和上面文件描述要一致。

3、裁剪数据进到库里后，在选项，图库维护工具，图幅分幅数据更新，系统弹出打开*.maj对话框，这时打开上面保存的工程文件。

选“等经纬的梯形分幅”后的参数不知如何设置，主要是分幅参数中的起点坐标不知如何设置，图幅数如何设置（图幅高宽可不管，因为选原图比例尺为1：1万时自动填写），本县所在县的投影中心点经度为1110000（数据库为1：1万土地利用现状图）土地利用数据库变更后面积不等的原因分析变更后发现两年统计簿中总面积不一致。

从数学的角度如果县界没有发生过变化，那么按坐落汇总后总面积应该是一致的，如果是按权属汇总则有可能不等。

所以我们首先应该做的是判断一下两年数据是否应该一致。

如果应该一致但没有一致，我们应该进行以下的判断：1、先判断两年图斑的汇总字段“毛面积或计算机面积”累加后是否一致，如果不一致那么统计簿也肯定不一致。

用户手工填写变更面积或者在平台中进行了分割合并有可能出现这种情况。

2、如果以上判断是一致的，然后再判断图斑汇总字段“毛面积”累加后是否与汇总的总面积一致，如果不一致一般有两个原因：一个是数据原因，即图斑中可能有权属代码、坐落代码、飞地代码都为空的情况，或者是坐落代码、飞地代码没填，但权属代码填的是外县代码，或者坐落代码、飞地代码填的是外县代码。

ARCGIS中制作标准分幅图一、检查1、检查整个县级的ARCGIS文件完整性，一般来说要有DLTB.Shp、XZDW.Shp、XZQ.Shp、XZQJX.Shp、DLJX.Shp、JBNTBHPK.Shp、JBNTBHTB.Shp等现状要素。

2、确定分幅图需要包含哪些内容，以便定下后面裁剪哪些文件。

3、检查有无标准图幅.Shp（即整个县域涉及到的标准分幅），不然就没有裁剪面可用。

二、裁剪1、先按现状要素文件名新建文件夹，需要哪几个文件，就新建几个文件夹，用于放置裁剪后的分幅图。

打开ARCMAP，把需要裁剪的文件加载进去，以县市名保存工程，若已有工程则打开其工程。

2、在ARCTOOLS里选择“ANALYSIS TOOLS”下面的“extract”下面的“split”，右键选择“split”，在弹出菜单里选择“batch”，进入批量裁剪窗口。

在“input features”的下拉菜单中选中要被裁剪的文件（比如DLTB），在“split features”的下拉菜单中选中用来裁剪的文件（比如标准分幅或图幅结合表），在“split field”的下拉菜单中选中根据哪个字段作为裁剪后文件的名称，（比如TUFH或图幅号），在“target workspace”的下拉菜单中选中裁剪后文件的存放位置，就是1步里新建的文件夹。

3、一个文件的裁剪参数设置好后，可点选右边的“加号”按钮来添加多个需裁剪文件。

一行就是裁剪一个文件，（比如DLTB在第一行，XZDW在第二行等等），将每行的裁剪参数都设置好后，就可以开始裁剪。

4、裁剪完毕后，在开始新建的文件夹下会有很多文件，且名字相同，比如DLTB文件夹里有H49G011045.SHP，XZDW文件夹里也有H49G011045.SHP，这就需要统一改名。

通过“文件名变文件夹名加文件名.bat”这个批处理程序，可统一改名。

用右键点击编辑此批处理程序，将第二行dir 后面的路径改成放置裁剪后文件夹的路径（比如F:\XX县分幅图\DLTB），然后保存退出，双击运行，按提示点击即可。

标准分幅图和非标准在图像处理和设计领域，分幅图是一个常见的概念。

它指的是将一幅大的图像分割成若干个小的部分，以便于处理和展示。

而在实际操作中，我们常常会遇到标准分幅图和非标准分幅图两种情况。

本文将分别对这两种情况进行介绍和比较，以便读者更好地理解它们的特点和应用。

首先，让我们来看看标准分幅图。

标准分幅图通常是指按照一定的规格和比例进行分割的图像。

例如，在印刷行业中，常用的标准分幅图规格包括4:3、16:9等，这些比例是根据实际应用需求和设备特点而确定的。

标准分幅图具有统一的尺寸和比例，能够更好地适配各种显示设备和输出介质，保证图像的质量和效果。

此外，标准分幅图还便于后期处理和编辑，能够提高工作效率和准确度。

而非标准分幅图则是指没有按照固定规格和比例进行分割的图像。

这种情况通常出现在一些特殊的设计需求或者个性化定制的场景中。

非标准分幅图可能会因为特定的要求而采用不规则的分割方式，比如根据图像内容的特点来确定分幅位置和大小。

虽然非标准分幅图在某些情况下能够更好地满足设计师的创意需求，但是它也带来了一定的挑战，比如在输出和展示时可能需要进行额外的调整和处理。

在实际应用中，选择标准分幅图还是非标准分幅图取决于具体的需求和情境。

对于一些常见的场景和设备，标准分幅图可能是更好的选择，因为它能够保证图像的稳定性和兼容性。

而对于一些特殊的设计和展示需求，非标准分幅图可能能够更好地满足个性化的要求，提供更灵活的设计空间。

总的来说，标准分幅图和非标准分幅图都有各自的特点和适用范围。

在实际操作中，我们需要根据具体的情况来选择合适的分幅方式，以确保图像的质量和效果。

希望本文能够帮助读者更好地理解这两种分幅方式，并在实际工作中做出明智的选择。

ArcGIS制作并输出1：5000⽐例尺地形图分幅及编号（⼀）1. 前⾔　由于项⽬要求，需要使⽤ArcGIS对某⼀测区范围进⾏1::5000⽐例尺分幅及编号；查阅了相关博客及《国家基本⽐例尺地形图分幅和编号》GB/T 13989-2012，现对制作流程以及制作过程中遇到的问题进⾏记录。

2. 数据介绍因为不⽅便详细的介绍测区的经纬度范围，所以笼统的概括⼀下，本次所处理的测区涉及到1:1000 000⽐例尺地形图的经度范围为78°E-90°E，纬度范围为36°N-44°N，即涉及到的图幅编号分别为J44、J45、K44、K45。

1:5000⽐例尺地形图的分幅和编号是以1:1000 000⽐例尺地形图为基础，按规定的经差和纬差划分图幅，采⽤⾏列编号⽅法进⾏编号。

1:5000⽐例尺代码：H经差：1′52.5″，即1.875′，亦即0.03125°纬差：1′15″，即1.25′，亦即0.02083333……°单个1:1000 000⽐例尺地形图图幅可以划分为192 * 192 的1:5000⽐例尺图幅。

3. 地理坐标转换3.1 数据导出原始测区范围在奥维地图中，因此，⾸先将测区从奥维中导出，格式选择 shp,坐标类型选择 WGS84(地理坐标)，参数如下图所⽰：3.2 将数据添加到ArcMap中简单，不解释......3.3 WGS84坐标到CGCS2000坐标的转换在ArcMap的ArcToolbox⼯具箱中依次找到数据管理⼯具-->投影和变换-->要素-->投影（ArcToolbox⼯具在地理处理菜单栏中），双击投影⼯具，在弹出的窗⼝中进⾏如下设置：图中输出坐标系选择地理坐标系-->World-->ITRF2000：然后，在⽬录中选择上⼀步输出的ITRF2000坐标系的shp⽂件，单击右键-属性，将图层坐标重新定义成GCGS2000地理坐标系：在弹出的属性窗⼝中选择地理坐标系下的CGCS2000坐标，如下图：此时，完成WGS84地理坐标向CGCS2000地理坐标的转换。

标准分幅图制作与生产1. 简介分幅图是一种将大尺寸图像或地图分割成多个独立的小块的技术。

它们通常用于大地图、海报、广告牌等需要较大尺寸输出的项目中。

制作和生产标准分幅图需要一定的专业知识和工具。

本文将介绍标准分幅图的制作过程以及常用的制作工具。

2. 制作标准分幅图的过程制作标准分幅图的过程主要分为以下几个步骤：2.1 选择合适的图像首先要选择一幅适合制作成标准分幅图的图像。

这个图像可以是地图、照片或者其他需要进行分幅的图像。

确保图像的分辨率足够高，以保证分幅后的小块图像质量不会下降。

2.2 确定分幅的尺寸和数量根据实际需求，确定分幅的尺寸和数量。

尺寸可以根据打印设备的限制和展示需求进行调整。

数量取决于图像的大小和所需的分幅精度。

2.3 分割图像使用图像处理软件，将图像按照确定的尺寸进行分割。

这可以通过裁剪、切割或者其他分割技术实现。

确保每个小块图像之间没有缝隙，并且与原始图像保持准确的对应关系。

2.4 添加边框和编号为每个小块图像添加边框和编号，以便在拼接后区分不同的小块。

边框可以是实线、虚线或其他样式。

编号可以根据需要采用不同的格式，如字母、数字或组合。

2.5 导出为分幅文件将完成的分幅图导出为标准分幅文件，常见的文件格式有JPEG、PNG和TIFF 等。

此时，每个小块图像已经准备就绪，可以单独打印或者拼接成完整的大尺寸图像。

3. 常用的标准分幅图制作工具制作标准分幅图需要使用专业的图像处理软件。

以下是一些常用的工具：•Adobe Photoshop：Photoshop是业界最流行的图像处理软件之一，具有强大的分割和编辑功能。

用户可以使用Photoshop的裁剪工具、图层和滤镜功能进行分幅图制作。

•GIMP：GIMP是一款免费的开源图像处理软件，功能与Photoshop 类似。

它支持多种图像格式，并提供了对图像的裁剪、切割和编辑等操作。

•ArcGIS：ArcGIS是一套专业的地理信息系统软件，广泛应用于地图和空间数据的制作和分析。
