标准图框分幅与编号

14
1:1万地形图主要是农田基本建设和国家 重点建设项目的基本图件，也是部队基本战 术和军事工程施工用图。 1:2.5万地形图是农林水利或其他工程建 设规划或总体设计用图，在军事上是基本战 术用图，作为团级单位部署兵力、指挥作战 的基本用图。
15
1:5万地形图是铁路、公路选线、重要工 程规划布局，地质、地理、植被、土壤等专 业调查或综合科学考察中野外调查和填图的 地理底图，也可以作为县级规划生产部门作 为全县范围农林水利交通总体规划的基本用 图，军事上可供师、团级指挥机关组织指挥 战役用。 1:10万地形图可以作为地区或县范围总 体规划用图或各种专业调查或综合考察野外 使用的地理底图，军事上供师、军级指挥机 关指挥作战使用。
（ＧＢ／ＴＢ１３９８９—９２）
30
1. 1：100万比例尺地图编号 由列-行式 行列式
例 北京为：J50
2. 1:5千～1：50万比例尺地图编号 （1）以1：100万为基础 （2）编号由10个代码组成
如图所示
31
比例尺 代码
1：50 万 1：25 万 1：10 万 B C D
1：5 万 1： 2.5 万 1：1 万 E F G
• • • 上面一支表明1:2.5万的图号应由1:5万比例尺衍生出来; 下面一支显示1:5千地图的图号从1:1万比例尺地图衍生出 来. 而1:1万地图的图号并不和1:5万、1:2.5万比例尺地图发生 联系。
28
40 00'
(1)
。
J- 50 -5
(2 ) (3)
(4)
(5)
(6)
(7)
(8 )
(9)
23
我国领域和管辖的海域１∶１００万的 图幅范围包括列号Ａ、Ｂ、„„Ｎ，行 号４３、４４、„„５３，无图幅合并 问题。

001 002 003 001 004 行
002
001 001 001 001 002 003 004 005 006 007 008 009 012 024 048 013 025 049
005 006 007
010 011 012 024 048 013 014 096
049 097
2、地形图编号
1、 西图廓经度
南图廓纬度 东图廓经度 北图廓纬度
111°
38° 114° 40°
2、西图廓经度 南图廓纬度 东图廓经度 北图廓纬度
115°30′ 39° 116° 39°20′
5、不同比例尺编号的行列关系换算 （1）较小比例尺地形图的行列代码转换成较大 比例尺地形图的行列代码
西北：
较小比例尺纬差 c大＝ c小－1 （ ）＋ 1 较大比例尺纬差
（北纬）
1:100万图号后的计算公式：
纬度 （ o ) o 4 4 c －【 】 纬差 所求比例尺纬差
经度 （ o ) 6 d 【 】＋1 所求比例尺经差
举例：已知某点位于北纬32°54′，东经 112°48′求该点所在1：25万和1：5万图幅上的 编号。（解析法、图解法）
I49E019020
4、已知图号计算图幅四个角点经纬度
图幅西南图廓点经纬度：
西图廓经度=（b–31）*6°+(d-1)*经差
4 南图廓纬度=（a–1）*4°+( -c)*纬差 纬差
东图廓经度=西图廓经度+经差 北图廓纬度=南图廓纬度+纬差
o
举例：
1、已知图幅图号J49B001002，计算图幅四个角
点经纬度
2、已知图幅图号J49D003004，计算图幅四个角 点经纬度

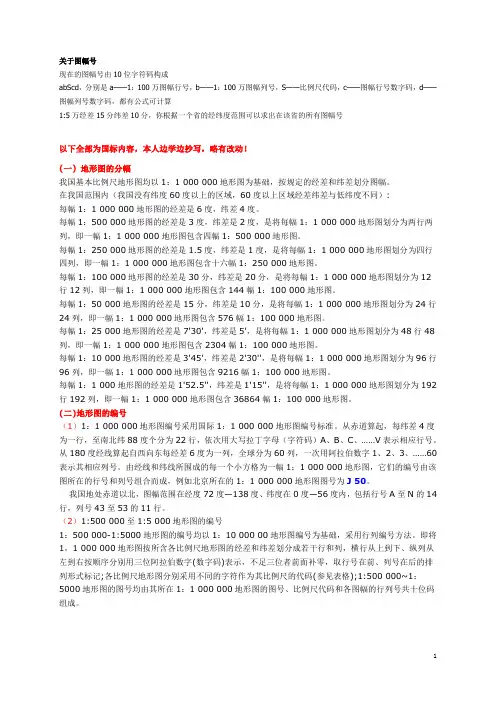

关于图幅号现在的图幅号由10位字符码构成abScd，分别是a——1：100万图幅行号，b——1：100万图幅列号，S——比例尺代码，c——图幅行号数字码，d——图幅列号数字码，都有公式可计算1:5万经差15分纬差10分，你根据一个省的经纬度范围可以求出在该省的所有图幅号以下全部为国标内容，本人边学边抄写，略有改动！(一) 地形图的分幅我国基本比例尺地形图均以1：1 000 000地形图为基础，按规定的经差和纬差划分图幅。

在我国范围内（我国没有纬度60度以上的区域，60度以上区域经差纬差与低纬度不同）:每幅1：1 000 000地形图的经差是6度，纬差4度。

每幅1：500 000地形图的经差是3度，纬差是2度，是将每幅1：1 000 000地形图划分为两行两列，即一幅1：1 000 000地形图包含四幅1：500 000地形图。

每幅1：250 000地形图的经差是1.5度，纬差是1度，是将每幅1：1 000 000地形图划分为四行四列，即一幅1：1 000 000地形图包含十六幅1：250 000地形图。

每幅1：100 000地形图的经差是30分，纬差是20分，是将每幅1：1 000 000地形图划分为12行12列，即一幅1：1 000 000地形图包含144幅1：100 000地形图。

每幅1：50 000地形图的经差是15分，纬差是10分，是将每幅1：1 000 000地形图划分为24行24列，即一幅1：1 000 000地形图包含576幅1：100 000地形图。

每幅1：25 000地形图的经差是7'30'，纬差是5'，是将每幅1：1 000 000地形图划分为48行48列，即一幅1：1 000 000地形图包含2304幅1：100 000地形图。

每幅1：10 000地形图的经差是3'45'，纬差是2'30''，是将每幅1：1 000 000地形图划分为96行96列，即一幅1：1 000 000地形图包含9216幅1：100 000地形图。

②
③
④
地图数学基础
地形图分幅编号的实际应用

图号
地理位置
例2：已知图号为H-51-3，求其地理位置。
N h 8 4 32 0 0 S h 1 7 4 28
0 0 0 0 E l 30 21 6 126 0 0 W l 31 20 6 120
地图数学基础
H-51-3
320 31040’
1200
1210 120030’ 121030’
1230
1260 320 31040’
3
300
300
280 1200 1230
280
0 地图数学基础 126

1. 2. 3.
图解法解算地形图分幅编号，首先要求出某地点 所在 1:100 万地形图的编号，若所求的比例尺为 1:5万、 1:2.5万、 1:1万、1:5000 ，则还要求出 所在的1:10万地形图的编号，然后求出所求比例 尺地形图的带号，即可组合成所求比例尺地形图 的编号。 作用 依据经纬度，求图号，以便索取所需资料。 根据某图号，求其地图的地理位置。 求相邻图幅图号。
地图数学基础
（一）截止1990年地形图的分幅编号系统
图解法分幅编号
地图数学基础
1 : 100万地形图分幅编号

1 : 100万地形图按国际百 万分之一统一分幅后，从 赤道起向南北至纬度 880 ， 用拉丁字母 A 、 B 、 C….V 表示 22 个相应的横行号， 极地仅一幅图，用 Z 表示， 行号前分别冠以N和S，以 区别北半球和南半球的地 图；用 1 、 2 、 3….60 表示 纵列号，从东经 1800 起， 自西向东，至经度00，由1 注到 30 ，从经度 00 至东经 1800 ， 由 31 注 到 60 。 用 “行号－列号”形式编号。

中国领土
• 北起漠河以北的黑龙江江心（北纬53°30′）， 南到南沙群岛南端的曾母暗沙（北纬4°）， 跨纬度49度多； • 东起黑龙江与乌苏里江汇合处（东经 135°05′），西到帕米尔高原（东经 73°40′），跨经度60多度。 • 从南到北，从东到西，距离都在5000公里以 上。
• 国际上习惯用20度W和160度E的经线圈，
J 50 G 003 004
100万
40°00′ 行
100万
列
比例
代码
行
号
列
号
2×2＝４幅 50万 B 4×4＝16幅 25万 C 12×12＝144幅 10万 D 24×24＝576幅 5万 E
48×48＝2304幅 2.5万 F 96×96＝9216幅 1万 G
河北新图幅编号
J50G005003
• 0度经线：即本初子午线，是东西经的分界 线，以东是东经，以西是西经。 • 180度经线：是东西经的分界线，以东是西 经，以西为东经。 • 西经20度经线：东西半球的分界线，以东 是东半球，以西是西半球。 • 东经160度经线：东西半球的分界线，以东 是西半球，以西是东半球。
中国地理位置四至点
作为划分东、西半球的界线。因为这一经
线圈基本上在大样通过，避免把非洲和欧
洲的一些国家分在两个半球上。
第一节 地形图的分幅与编号
• 为了保管和使用方便，每一种基本比例尺地形图都 规定有一定的图廓大小，每一幅图都具有相应的号 码标志，这项工作叫地形图的分幅和编号 • （我国1：10万 7000幅； 我省1：1万 8090幅）

漠河县
• 是黑龙江省大兴安岭地区辖县，位于大兴安岭北 麓，黑龙江上游南岸，中国的最北端，地理坐标 为东经121°07′至124°20′，北纬52°10′至 53°33′是中国纬度最高的县份。1981年国务院正 式批准建县，现与西林吉林业局政企合一。全县 所辖五镇：西林吉、图强、劲涛、兴安、北极 镇；；五个林场：古莲、前哨、河东、河湾、金 沟，县址在西林吉镇。漠河县总面积18367平方 公里，境内有汉、蒙、回、满、朝鲜、鄂温克、 鄂伦春、锡伯、土家等17个民族，人口已逾十三 万。

3.1.2 1：50万、1：25万、1：10万地形图的分幅和编号 这三种地图编号都是在1：100万地图图号后加上代号构成。
每幅1：100万地图划分2行2列4幅1：50万地图，分别用A、B、C、D 表示，如J-50-A。 每幅1：100万地图划分4 行4列16幅1：25万地图， 分别用带括号的数字[1]、 [2]、…[16]表示，如J50-[16]。以前划分6行6 列36幅1：20万地图，分 别用带括号的数字（1）、 （2）、…（36）表示， 如J-50-（36）。 每幅1：100万地图 划分12行12列144幅 1：10万地图，分别 用数字1—144表示， 如J-50-144。
3.1我国90年代以前的分幅和编号方法
3.1.1 1：100万地形图分幅和编号 该种地形图的编号为国际统一分幅编号。具体做法是：由赤道起向 南、北两极每隔纬差4°为一列，直到南北88°（南北纬88°至南 北两极地区，采用正轴方位投影各自单独成一幅图），将南北半球 各划分为22列，分别用拉丁字母A、B、C、D……V表示，列号前加N 或S分别表示北、南半球（因我国疆域全部在北半球，图号前N一般 省去）；从经度180 °起向东每隔6 °为一行，将全球一周划分为 60行，分别以数字1、2、3、4……60表示。
一般来讲，把列数的字母写在前，行数的数字写在后，中间用一条 短线连接，形成“列号-行号”结合形式作为该图幅编号。例如北 京所在的一幅百万分之一地图的编号为J-50。
由于地球的经线向两极收敛，随着纬度的增加，同是6°的经差 但其纬线弧长已逐渐缩小，因此规定在纬度60°-76 °间的图幅 采用双幅合并（经差为12°，纬差为4°）；在纬度76°-88°间 的图幅采用四幅合并（经差为24°，纬差为4°）。这些合并图 幅的编号，列数不变，行数（无论包含两个或四个）并列写在其 后。例如北纬80°-84°，西经48°-72°的一幅百万分之一的地 图编号应为U-19、20、21、22。 我国领域和管辖的海域１∶ １００万的图幅范围包括列 号Ａ、Ｂ、……Ｎ，行号４ ３、４４、……５３，无图 幅合并问题。

图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。

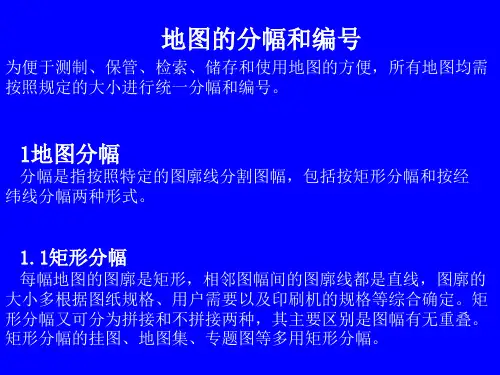

一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。

矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。

它多应用于城市和工程建设的大比例尺地形图。

经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。

小比例尺地形图多用经纬线分幅。

两种分幅方式的优点和缺点如7-1-2所示。

2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。

常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。

行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。

分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。

（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。

我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。

7-1-3说明了我国基本比例尺地形图的图幅范围大小。

各比例尺图幅间的编号关系如图所示7-2。

其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。

基本比例尺地形图分幅方式如7-3、7-4所示。

根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。

行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。

列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。

地图数学基础
（一）截止1990年地形图的分幅编号系统
【一】 图解法分幅编号
地图数学基础
1 : 100万地形图分幅编号

1 : 100万地形图按国际百 万分之一统一分幅后，从 赤道起向南北至纬度 880 ， 用拉丁字母 A 、 B 、 C….V 表示 22 个相应的横行号， 极地仅一幅图，用 Z 表示， 行号前分别冠以N和S，以 区别北半球和南半球的地 图；用 1 、 2 、 3….60 表示 纵列号，从东经 1800 起， 自东向西，至经度00，由1 注到 30 ，从经度 00 至东经 1800 ， 由 31 注 到 60 。 用 “行号－列号”形式编号。
地图数学基础
（二）自然序数式编号法


自然序数式编号法 系 将分幅地图按自然数的 顺序编号。 矩形分幅的小区域地图 和大区域小比例尺挂图 常采用此种编号法。
地图数学基础
（三）行列－自然序数式编号法

行列－自然序数式编号法 是行列式与自然序数式 相结合的编号方法。 世界各国地形图的编号多采用这种方式，即在行 列式编号的基础上，用自然序数或字母代表详细 划分的较大比例尺地图的代码，两者的结合便构 成分幅图的编号。
将该图幅的序数号与其基础图的图号组合起来， 即得所求的图号。
③
④
地图数学基础
地形图分幅编号的实际应用

经纬度
图号
例 1 ：已知某地位于东经 120010’15” ，北纬 30015’10” ， 求该地所在的1：1万地形图的图号。
30015'10" h 1 1 7 1 8 0 4 120010'15" l 31 31 20 31 51 0 6

先说第一位：F和J
从赤道开始为A，每隔4°按ABCDEFGHIJKLMNO顺序递增。
再说第2、3位：48和50
从西经0度开始为1，每隔6°，编号递增1个，1、2、3、4、5、6、7、8、9.....
西经174-180为30，东经0-6为31，东经114-120为50
旧图号编码规则中利了“-”、“()”、字母、数字的组合，实现比例尺的区分，“-”越多比例尺越大，字母表示50万、5万和5千；数字表示10万，括号加数字表示25万和10万。
比较起来，新图号更容易理解和记忆。
另外，根据上述描述，可以实现新旧图号的换算；可以计算每个图号对应的经纬度范围。
上述内容是本人根据规则总结的，可能会有疏漏，权威参考文件是《国家基本比例尺地形图分幅和编号》，这是一个国家标准。
无论是新旧编号，基本规则是一致的，都是在100万的基础上进行划分，新规则前面已经讲了，下面说说旧规则：
100万分成50万，一共可分成4幅，从左到右，从上到下，分别是F-48-A、F-48-B、F-48-C、F-48-D
100万分成25万，一共可分成16幅，从左到右，从上到下，分别是F-48-(1)、F-48-(2)、F-48-(3)、F-48-(4)、F-48-(5)，直到F-48-(16)
每个4°乘以6°的范围为一个百万标准图号，这是国际标准。
在此基础上，国家标准规定：
将一个标准百万分成2行2列，从左到右，从上到下，每个行列号为50万比例尺，代码为B
将一个标准百万分成4行4列，从左到右，从上到下，每个行列号为25万比例尺，代码为C
将一个标准百万分成12行12列，从左到右，从上到下，每个行列号为10万比例尺，代码为D
将一个标准百万分成24行24列，从左到右，从上到下，每个行列号为5万比例尺，代码为E

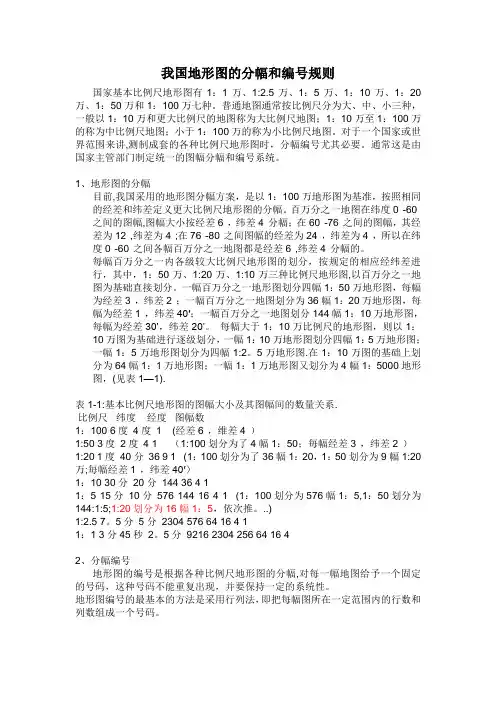

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1:2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲,测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前,我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°-60°之间的图幅,图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°,纬差为4°;在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°,纬差4°分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1:20万、1:10万三种比例尺地形图,以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1：10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1:2。

5万地形图.在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，(见表1—1).表1-1:基本比例尺地形图的图幅大小及其图幅间的数量关系.比例尺纬度经度图幅数1：100 6度4度1 (经差6°，维差4°）1:50 3度2度4 1 （1:100划分为了4幅1：50；毎幅经差3°，纬差2°）1:20 1度40分36 9 1 (1：100划分为了36幅1：20，1：50划分为9幅1:20万;毎幅经差1°，纬差40′）1：10 30分20分144 36 4 11：5 15分10分576 144 16 4 1 (1：100划分为576幅1：5,1：50划分为144:1:5;1:20划分为16幅1：5，依次推。

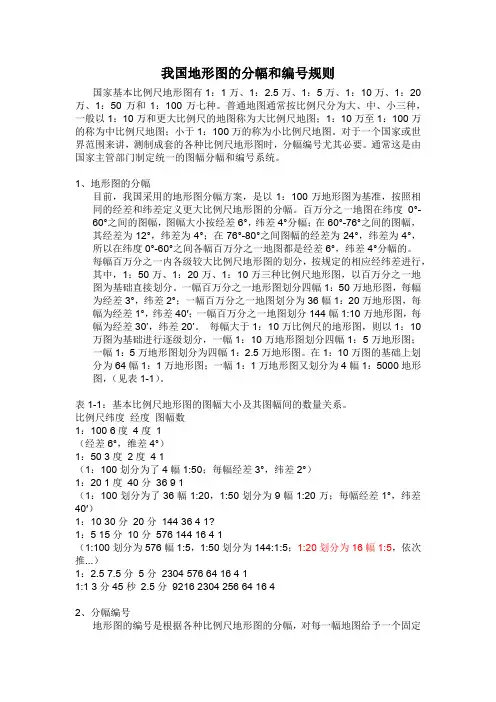

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。

在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。
