TD-LTE双模改造流程

【 摘
础。
要】 随着移动 互联 网时代的到来 ， 目前主要保 障语音 业务 的 Ｇ Ｓ Ｍ 应急通信 车已无法满足用户对于高速数据 业务的 需求。 为提升应急
车的保 障能力 ， 我们研究 了在应急车上集成 Ｔ Ｄ— Ｉ ＸＥ基站的可行性 ， 并具体 实施 了升 级改造 ， 为 实现 多业务、 多层 次的应急通信保障奠定 了基
科技・ 探索・ 争鸣
Ｓ ｃ 科 ｉ ｅ ｎ ｃ ｅ ＆ 技 Ｔ ｅ ｃ ｈ 视 ｎ ｏ ｌ ｏ ｇ ｙ 界 Ｖ ｉ ｓ ｉ ｏ ｎ
Ⅱ 论坛

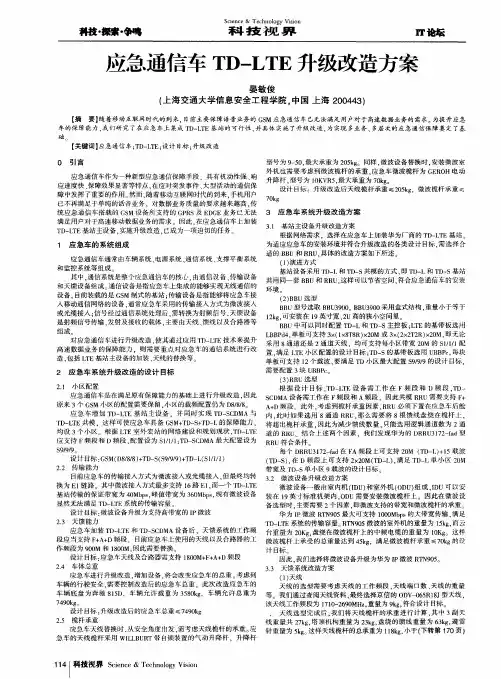

应急通信车 Ｔ Ｄ — Ｌ Ｔ Ｅ升级改造方案
晏敏 俊 （ 上 海 交通大 学信 息安全 工 程学 院 ， 中国 上 海 ２ ０ ０ ４ ４ ３ ）
（ ３ ） Ｒ Ｒ Ｕ选 型
２ ． １ 小 区配 置 源自０ 引 言 应急通信车是在满足原有保障能力的基础上进行升级改造 ． 因此 原来 ３ 个Ｇ Ｓ Ｍ小 区的配置需要保 留． 小 区的载频配置仍为 Ｄ ８ ／ ８ ／ ８ 。 应 急车增 加 Ｔ Ｄ — Ｌ Ｔ Ｅ基站 主设 备 ．并 同时实现 Ｔ Ｄ — Ｓ Ｃ Ｄ Ｍ Ａ与 Ｔ Ｄ — Ｌ Ｔ Ｅ共模 ．这样可使应 急车具 备 Ｇ Ｓ Ｍ＋ Ｔ Ｄ — Ｓ ＋ Ｔ Ｄ — Ｌ的保障能力 ． 均设 ３个小 区 根 据 Ｌ Ｔ Ｅ室外 宏站 的网络建设 和规划现状 ， Ｔ Ｄ — Ｌ Ｔ Ｅ 应支持 Ｆ频段和 Ｄ频段 ． 配置设为 Ｓ １ ／ １ ／ １ ： Ｔ Ｄ — Ｓ Ｃ Ｄ ＭＡ最大配置设为
Ｓ ９ ， ９ ， ９ 。
根据 设 计 目标 ． Ｔ Ｄ— Ｌ Ｔ Ｅ设 备需 工 作 在 Ｆ频 段 和 Ｄ频 段 ． Ｔ Ｄ— Ｓ Ｃ Ｄ Ｍ Ａ设备需工作在 Ｆ 频段 和 Ａ频段 ．因此共模 Ｒ Ｒ Ｕ需要支持 Ｆ ＋ Ａ ＋ Ｄ频段 此外 ． 考虑到桅杆承重 因素 ． Ｒ Ｒ Ｕ必须 下置 在应急车后舱 内． 此 时如果选用 ８通道 ＲＲ Ｕ， 那 么需 要将 ８根 馈线盘绕 在桅杆 上 ， 将超出桅杆承重 ． 因此为减少馈 线数量 ． 只能选用 逻辑通道数 为 ２通 道的 Ｒ Ｒ Ｕ 结合上述 两个因素 ．我们发 现华为 的 ＤＲ Ｒ Ｕ ３ １ ７ ２ 一 ｆ ａ ｄ型

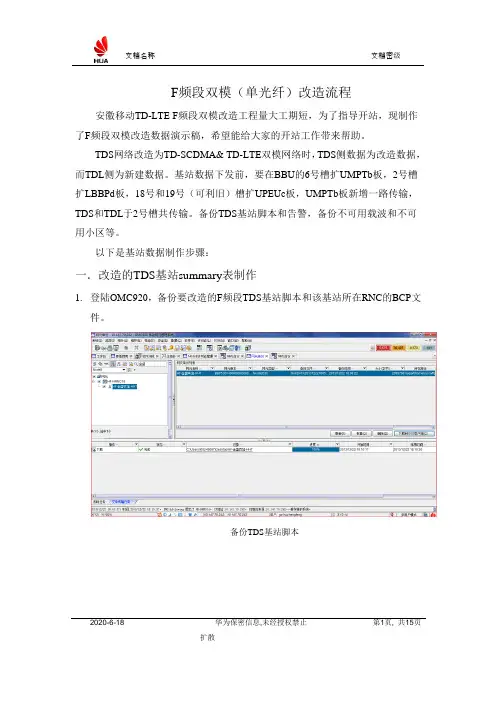

F频段双模（单光纤）改造流程安徽移动TD-LTE F频段双模改造工程量大工期短，为了指导开站，现制作了F频段双模改造数据演示稿，希望能给大家的开站工作带来帮助。

TDS网络改造为TD-SCDMA& TD-LTE双模网络时，TDS侧数据为改造数据，而TDL侧为新建数据。

基站数据下发前，要在BBU的6号槽扩UMPTb板，2号槽扩LBBPd板，18号和19号（可利旧）槽扩UPEUc板，UMPTb板新增一路传输，TDS和TDL于2号槽共传输。

备份TDS基站脚本和告警，备份不可用载波和不可用小区等。

以下是基站数据制作步骤：一．改造的TDS基站summary表制作1.登陆OMC920，备份要改造的F频段TDS基站脚本和该基站所在RNC的BCP文件。

备份TDS基站脚本2014-5-26 华为保密信息,未经授权禁止第1页, 共15页2014-5-26 华为保密信息,未经授权禁止第2页, 共15页备份RNC BCP 文件2. 打开CME，将RNC BCP文件导入CME 中生成网元，3. 将基站脚本导入到RNC 下对应的基站中：CME---TDS 应用---NodeB 管理---批导入NodeB物理配置文件，选择待改造的基站脚本文件搜索---增加---导入成功后基站显示特殊状态，如下图所示，表示基站数据已经导入CME中。

2014-5-26 华为保密信息,未经授权禁止第3页, 共15页4.导出TDS基站summary表：CME---TDS---站点工具---站点导出，在站点导出页签选择增手动选择加---将待升级的站点导出。

加载项，选中其他sheet页中的基站名字，点击典型扩容改造。

2014-5-26 华为保密信息,未经授权禁止第4页, 共15页按照需求修改基本配置后提交，如下图●选择改造的基站站型：双模；●双模RRU必须设置CPRI压缩为普通压缩；2014-5-26 华为保密信息,未经授权禁止第5页, 共15页●双光纤规则：小区IQ位宽15bit时一定是双光纤连接，9bit时如果TDL F频段带宽大于20M或TDS侧单小区大于6c就需要双光纤。

HUAWEI TECHNOLOGIES CO., LTD. Huawei ConfidentialSecurity Level:2012-4-12杭州室分站点双模演进培训资料BBU参数指标尺寸（宽*高*深）446mm（19inch）*88mm*310mm（2U）重量≤12kg防护等级IP20工作温度-20℃～+55℃工作电压-48V DC(-36V DC～-60V DC)工作环境室内应用或安装在室外型机柜内FANUBBPUPEU/UEIUUBBPUBBP UTRPUPEUUBBP(I)WMPTFANcUBBPUPEUcUBBP UTRPLBBPd(I)UMPTUPEUcUBBP(I)WMPT说明:UBBP指TDS单模基带板，包含UBBP(a)/UBBPb双模演进后BBU板位调整示意图主控板UMPT 面板图电源模块UPEU 面板图基带板LBBPd 面板图风扇FANc 面板图名称单板说明备注WMPT4E1主控板，含高灵敏度星卡。

提供1个4E1接口+1个FE电口+1个FE光口。

UBBP UBBPb：支持24C/288AxC的基带处理能力，提供6个CPRI/IR光口，支持2.5/6.144G速率。

仅slot2、slot3槽位上的单板提供接口功能。

UBBPc：支持12C/288AxC的基带处理能力，提供6个CPRI/IR光口，支持2.5/6.144G速率。

仅slot2、slot3槽位上的单板提供接口功能。

6.0新增UBBP(a)：支持12C/144AxC的基带处理能力，提供3个CPRI/IR光口，支持2.5速率。

仅2、3槽位的单板提供接口功能。

不新发货UTRPUTRP2：提供2个FE/GE光口。

IP组网，需增加FE或GE光口时配发。

UTRP3：支持8E1传输，提供2个4E1接口。

ATM组网时根据客户需求确认配发数量。

FANc风扇模块，主要用于风扇的转速控制及温度检测。

6.0新增UPEUc 电源环境监控模块，支持电源均流，提供8路干结点信号接口和2路RS485信号接口。

从双模改造到双模协同优化大唐移动创新求索打造精品TD-LTE网络佚名【期刊名称】《通信世界》【年(卷),期】2013(000)015【总页数】1页(P21)【正文语种】中文自工信部在2013年年初释放颁发4G牌照信息以来，中国移动便展开了大规模的TD-LTE建设活动，更是在3月份向产业界宣布了“100座城市100万终端”的双百计划。

然而，就中国移动现有网络条件来看，自2009年3G牌照发放至今，已实现我国自主创新的3G通信技术标准（TD-SCDMA）22万余个基站的建设，3G通信网络覆盖全国；如此庞大的网络基础消耗了大量的人力物力，如在短时间内实现向4G网络的转变，无论从技术选择和经济损耗上都将会是一场巨大考验。

TD-SCDMA/TD-LTE双模平滑演进解决方案大唐移动作为TD-SCDMA和TD-LTE标准和技术的提出者及中国移动的重要合作伙伴，义不容辞的承担起推动TD-LTE网络建设的责任，并联合中国移动成功推出了TDSCDMA和TD-LTE双模平滑演进解决方案。

该方案主要包括双模工程改造和双模协同优化两方面。

1、双模改造，减少工程投入大唐移动自TD-SCDMA产品设计的初期，就充分考虑到向TD-LTE平滑演进的需求。

通过双模基站共用天线及网络设备，从而充分利用TDSCDMA现网站点，实现向TD-LTE的平滑演进，有效节省宝贵的站址空间及资源，实现快速便捷网络升级的同时最大限度保护现有投资，网络建设周期也大幅度缩短。

针对现网部署的各类产品,大唐移动均提出了TD-LTE平滑演进方案。

以下为宏站各种站型向TD-LTE 演进方案的简单介绍。

对于现网FA频段宏基站演进F频段LTE，只需增加一套LTE板卡、增加一路Ir光纤。

对于单A频段RRU的宏基站演进F频段LTE，需增加一套LTE板卡、增加一路Ir 光纤、并把RRU替换为FA频段RRU。

对于FA/单A频段宏基站演进D频段LTE，需要增加一套LTE板卡、增加Ir光纤、增加D频段RRU及天线。
