接线端子分类概述在电气工程和电子设备中，接线端子被广泛使用，用于连接电路的导线。
接线端子的分类对于正确和可靠地安装和维护电气系统至关重要。
本文将介绍一些常见的接线端子分类，以及它们的特点和应用。
1.螺旋端子螺旋端子是最常见的一种接线端子。
它们通常由金属制成，具有螺旋形的孔和螺丝刀插槽。
通过将导线插入螺旋孔并用螺丝刀旋紧，可以牢固地连接导线。
螺旋端子的优点是安装简便，可重复使用，适用于大多数低压和中压应用。
2.弹簧端子弹簧端子也被称为弹簧夹。
它们使用弹簧力来固定导线，而不需要任何工具。
弹簧端子适用于需要频繁连接和断开的应用，例如测试和实验室设备。
弹簧端子可以提供可靠的电气连接，并且具有良好的抗震动和抗振动性能。
3.插槽端子插槽端子是一种通过插入导线来连接的接线端子。
它们通常由金属制成，具有一个开口的插槽，导线可以直接插入其中。
插槽端子常用于板上安装和印刷电路板（PCB）连接。
插槽端子提供了一个简单而可靠的连接方法，并且适用于高密度的电路布局。
4.压接端子压接端子通过应用压力来连接导线。
它们通常由金属制成，具有一个开口的夹子，通过夹紧导线来建立电气连接。
压接端子提供了可靠的电气连接，并且适用于高电流和高温应用。
这种端子广泛应用于电力系统和工业设备。
5.绝缘型端子绝缘型端子是一种具有绝缘外壳的接线端子。
其主要目的是提供额外的安全性和保护，以避免导线接触到外部环境或其他电路。
绝缘型端子通常由绝缘材料制成，例如塑料或橡胶。
它们适用于需要防止电流泄露或保护人员安全的应用。
6.电脑端子电脑端子通常用于计算机和网络设备的连接。
它们具有特殊的插头和插座设计，以确保正确的连接和稳定的信号传输。
常见的电脑端子包括USB端子、HDMI端子、网线端子等。
电脑端子适用于各种数据和信号传输要求。
7.终端端子终端端子用于连接电缆末端和设备的电气接口。
终端端子通常由金属制成，具有螺旋式或压接式连接方式。
它们适用于需要可靠的电气连接和固定电缆的应用，例如家庭电气安装和工业设备。
国产圆型裸端头OT编号型号插入导线截面前后总长宽度F 内圆直径E长度D 内径C 1OT1-30.75-15.7 3.151.913.52OT1-47.4 4.115.53OT1-59 5.1174OT1.5-3 1.2-1.56 3.15 2.1145OT1.5-47.1 4.115.46OT1.5-59.2 5.1187OT1.5-610.5 6.1198OT1.5-813.28.1249OT1.5-1015.510.425.510OT1.5-1211OT2.5-3 2-2.57.2 3.15 2.714.212OT2.5-47.5 4.11613OT2.5-59.1 5.11814OT2.5-610.7 6.119.215OT2.5-813.38.12416OT2.5-1015.510.42617OT2.5-1218OT4-4 3-48 4.1 6.2 3.21919OT4-59 5.119.220OT4-611.1 6.32221OT4-813.38.225.522OT6-4 5-68.1 4.17.1 4.31923OT6-58.3 5.12124OT6-6116.22325OT6-8 5-6148.37.1 4.325.726OT6-101810.43227OT10-68-1013 6.38.5 5.625.528OT10-8158.329.2 29OT10-101710.332.1 30OT10-121912.535.831OT16-614-1613.8 6.410.573032OT16-816.28.330.8 33OT16-1018.810.535.8 34OT16-1220.812.539.935OT25-620-2515.8 6.312.58.53236OT25-817.88.334.2 37OT25-1019.510.536.6 38OT25-1221.812.540.7 39OT25-1424.114.540.6 40OT25-1626.516.54441OT35-630-3516 6.313.59.533.542OT35-8178.335.5 43OT35-1019.510.338.3 44OT35-1221.812.441.5 45OT35-1424.314.543 46OT35-1626.916.546.547OT50-840-5017.58.31411.537.548OT50-1019.510.339.4 49OT50-122212.442.7 50OT50-1424.314.544 51OT50-1626.916.547.952OT70-860-7018.38.318134053OT70-1020.410.444 54OT70-1222.412.447 55OT70-1424.514.548.5 56OT70-1627.516.552.557OT95-880-9518.58.3201543.558OT95-1022.710.348.5 59OT95-1224.512.549.5 60OT95-1427.514.553.5 61OT95-163116.557.5国产叉型裸端头UT国产叉型裸端头UT编号型号插入导线载面前后总长A 宽度F 内圆直径E长度D 内径C 1UT1-30.75-15.5 3.151.814.52UT1-4 6.8 4.1153UT1.5-3 1.2-1.5 5.5 3.15 2.214.54UT1.5-47 4.115.55UT1.5-58.5 5.1176UT1.5-610 6.119.57UT2.5-32-2.5 5.8 3.15 2.719.58UT2.5-47 4.1169UT2.5-58.5 5.11810UT2.5-610 6.12011UT4-4 3-47.5 4.1 6.2 3.21812UT4-58.5 5.119.513UT4-610.5 6.121.514UT4-813.38.12415UT6-4 5-68 4.17 4.219.516UT6-59.2 5.121.317UT6-610.5 6.122.518UT6-813.58.42519UT10-6 8-1012 6.28.5 5.62520UT10-814.28.227.2圆型绝缘端头型号导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A 编号尺寸颜色型号美制螺栓号螺栓口直径B L F HD d2mm mm mmmmmm1RV1.25-3.2#4 3.2mm 5.717.8 4.9510 4.3红2RV1.25-3.7S #6 3.7mm 5.717.8 4.95345RV1.25-4S #8 4.3mm 6.620.1 6.36RV1.25-4L #8 4.3mm 821.577RV1.25-5#10 5.3mm 821.578RV1.25-6 1/4 6.5mm 11.627.511.19RV1.25-8 5/168.4mm 11.627.511.110RV1.25-10 3/810.5mm 13.631.613.9导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A11RV2-3.2#4 3.2mm 6.617.8 4.310 4.9蓝12RV2-3.7S #6 3.7mm 6.617.8 4.3131415RV2-4S #8 4.3mm 6.621716RV2-4L #8 4.3mm 8.522.57.7517RV2-5S #10 5.3mm 8.522.57.751819RV2-6 1/4 6.5mm 1227.61120RV2-8 5/168.4mm 1227.61121RV2-103/810.5mm13.630.213.9导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A 22RV5.5-3.7#6 3.7mm 7.221.4 5.912.5 6.7黄23RV5.5-4S #8 4.3mm 7.221.4 5.92425RV5.5-5#10 5.3mm 9.525.58.326RV5.5-6 1/4 6.5mm 1231.51327RV5.5-8 5/168.4mm 1533.713.728RV5.5-10 3/810.5mm 1533.713.729RV5.5-121/213mm19.238.116导线截面：2。
接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。
接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。
本文将对接线端子的基本知识进行介绍。
一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。
根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。
1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。
常用的网线接线端子有RJ11、RJ45等。
2.端子块：一种常用的接线端子，可用于终端板上。
它的设计便于安装和拆卸，可以提高生产效率。
根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。
3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。
二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。
1.接线孔：接线端子上的接线孔用于插入电源线。
根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。
2.插针：插针是接线端子上用于插入接线孔的部分。
插针通常由金属材料制成，具有良好的导电性能和机械强度。
插针的形状和尺寸取决于接线孔的形状和尺寸。
接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。
当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。
三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。
2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。
3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。
接线端子广泛应用于电力、通信、电子、家电等领域。
在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。
PCB端子1. 简介PCB端子是电子设备中常用的连接部件，用于连接电路板和外部电路或设备。
它们通过插针或插座的形式提供电信号或电源传输。
PCB端子广泛应用于各种电子设备中，包括电脑、手机、家电等。
2. PCB端子的类型PCB端子的种类繁多，常见的类型有：2.1 螺钉端子螺钉端子是一种常用且可靠的连接方式，它通过螺丝将导线固定在端子上。
当需要更换线缆时，只需要拧松螺丝即可。
这种端子适用于大功率和高电流的连接。
2.2 弹簧式端子弹簧式端子使用弹簧夹紧导线，简化了连接过程。
它们通常用于低功率的连接，如传感器和模块之间的连接。
弹簧式端子的优点包括插拔次数多、连接稳定可靠、可防止接触不良。
2.3 压接端子压接端子是通过压接工具将导线压接在接触片上，实现电气连接。
这种端子通常用于较小功率和较低电流的连接，如电子元器件连接。
2.4 插座式端子插座式端子通常用于连接电子设备和外部电路，提供方便的插拔功能。
常见的插座式端子有D型插座、USB插座等。
它们广泛应用于计算机、手机和家用电器等领域。
2.5 可编程器连接端子可编程器连接端子是用于连接可编程器与目标板的接口，它们用于编程和测试电路板。
这些端子常用于生产线上的测试和编程步骤。
3. PCB端子的选型考虑因素在选择合适的PCB端子时，需要考虑以下因素：3.1 电流和功率需求根据电流和功率需求，选择适当的端子类型和规格。
对于大功率和高电流的连接，螺钉端子是一个理想的选择。
对于低功率连接，弹簧式、压接式或插座式端子可以满足需求。
3.2 空间限制PCB板上的空间有限，因此需考虑端子的尺寸和布局。
对于紧凑的布局，可能需要选择小型的端子类型或表面贴装端子。
3.3 环境要求考虑端子使用的环境条件，如温度、湿度、振动等因素。
对于恶劣环境下的应用，需选择耐腐蚀、耐高温或防水的端子。
3.4 插拔次数如果需要频繁插拔连接，弹簧式或插座式端子是更好的选择，因为它们具有较高的插拔次数和较低的接触阻抗。
国家核安全局关于进一步明确部分民用核安全设备类别许可范围的通知文章属性•【制定机关】国家核安全局•【公布日期】2012.06.25•【文号】国核安发[2012]106号•【施行日期】2012.06.25•【效力等级】部门规范性文件•【时效性】失效•【主题分类】核能及核工业正文国家核安全局关于进一步明确部分民用核安全设备类别许可范围的通知（国核安发[2012]106号）各有关单位：根据《民用核安全设备监督管理条例》的规定，我局制定了《民用核安全设备目录（第一批）》（以下简称《目录》），并于2007年12月29日发文《关于公布〈民用核安全设备目录（第一批）〉的通知》（国核安发〔2007〕168号）予以实施。
为了进一步明确《目录》中部分设备类别的许可范围，现通知如下：一、《目录》中的民用核安全设备是指在核动力厂和研究堆中使用的执行核安全功能的设备，包括核安全机械设备和核安全电气设备。
二、对于铸锻件设备类别，《目录》的许可范围仅包括用于制造一回路压力边界中容器、管道、泵、阀和主设备支承等核安全1级设备的铸锻件。
其中容器类锻件包括封头、筒体、接管、管板、控制棒驱动机构中的耐压壳等；泵阀类锻件包括主要承压部件，如泵壳、泵盖、阀体、阀盖等；对于支承类铸锻件，主设备阻尼器和波动管弹簧支撑的铸锻件暂不列入《目录》的许可范围。
三、对于泵设备类别，除核1级泵本体铸锻件、法兰和1E级电机以外的泵的其他配套部件均不属于《目录》的许可范围。
四、对于支承件设备类别，《目录》的许可范围仅包括反应堆压力容器支承、稳压器支承、蒸汽发生器支承、主泵支承、主管道的防甩装置等核1级设备支承件。
五、对于应急柴油发电机组设备类别，仅成套供应商需申请相应许可。
六、下列设备暂不列入《目录》许可范围：（一）机械设备：过滤器；泵、阀中使用的波纹管；单独的流量孔板、文丘里管。
（二）电气设备：光缆及安装在机柜机箱内部的接线端子、端子台、电缆；电气贯穿件中的终端（连接）箱、端子排、连接器；开关柜、配电柜；充电器和逆变器；阀门电动装置中的电动机；安装于核电站主控室盘台上的1E级事故后监测仪表（显示仪表）。
接线端子可以分为欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列。
等等接线端子的品牌、系列达到上万种其市场目前所运用到的品牌有：德国PHOENIX；Weidmuller；JITE深圳；WAGO;台湾DECA;DINKLE;ANYTEK;上海尤提乐UTILITY ;南京三门湾NJSMW;等系列品。
产品包括PCB插拔式、焊针式、弹簧夹持式、螺钉压线框式、轨道式、传统式贯通型端子台；电子模块；模组盒、架、导轨。
插拔式系列接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。
欧式系列接线端子以德国PHOENIX；Weidmuller等端子为代表，是现有接线科技中成本效益最高的形式。
栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
轨道安装式接线端子采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
轨道式系列接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
各种常见PCB直插连接器名称1、 KF2510-4P接线端⼦2.54mm间距型号：KF2510间距：2.54mm线数：2、3、4、5、6、7、8、9、10、11、12----20P 2、CH3.96-2P接插件3.96MM间距接线端⼦型号：CH3.96间距：3.96mm线数：2、3、4、5、6、7、8、9、10、11、12----163、 VH3.96-2P接插件3.96MM间距型号：VH3.96间距：3.96mm线数：2、3、4、5、6、7、8、9、10、11、12----16 4、XH2.54-2P接线端⼦2.54mm间距规格参数：规格参数：7、KF141R-2.54弹簧式型号：KF141R-2.54产品：免螺丝式弹簧式接线端⼦连接器8、KF141V-2.54弹簧式PCB接线端⼦型号：KF141V-2.54产品：免螺丝式弹簧式接线端⼦连接器接线⼝在上⾯9、KF142R-5.08弹簧式PCB接线端⼦10、KF142V-5.08弹簧式产品：免螺丝式弹簧式接线端⼦连接器11、 KF-301 KF301-2P型号：KF301-5.0-2P规格：5.00mm间距电压电流：300V 12A线径：22-14AWG 2.5mm２12、 KF-7.62 KF7620-2P 7.62MM间距2P塑件：PA66 UL94V-0端⼦：黄铜，0.8厚镀锡螺丝：钢，M4镀镍性能额定电压/电流：300V/20A使⽤温度：-40oC~+105oC耐电压：AC2000V/Min绝缘电阻：500M?/DC500V使⽤线径：22~12AWG最⼤锁紧扭⼒：10kg/cmKF128-2P 5.00MM-2P螺丝：M2.5，钢，镀锌焊针：黄铜，镀锡塑件：PA66, UL94V-0电⽓性能额定电压：300V额定电流：16A接触电阻：20mΩ绝缘电阻：5000MΩ/1000V耐电压：AC1500V/1Min使⽤线径：24-12AWG 2.5mm2机械性能温度范围：-40oC~+105oC瞬时温度：+250oC 5秒扭距：0.4Nm (3.6lb.in)剥线长度：6-7mm13、螺钉式端⼦接线端⼦KF120-2P 间距2.54MM接线端⼦KF120-2P间距2.54MM ⼀体端⼦14、SM2.54-2P 间距2.54mm线束空中对接连接线型号：SM-2P线束间距：2.5mm15、 EL 6P 条形连接器)汽车连接器16、接插件5556-2P 对插接插件，连接器L6.2-4P对接连接器L6.2技术参数：间距：6.2适⽤线规：AWG＃24～＃14额定电压：300V DC/AC（有效值）额定电流：10.0A 耐压值：1500V AC （有效值）⼯作温度：-25℃～+85℃绝缘电阻：≥1000MΩ接触电阻：≤0.02Ω材料：绝缘座：尼龙66 UL94V-0端⼦：磷青铜5566 5557 4P 接插件接线接头端⼦(可能有两种，⼀种接PCB ,⼀种为空中对插)连接器5566 2-24芯现货供应间距4.2mm1、接线端⼦接插件CF-3P 条形连接器间距6.35MM。

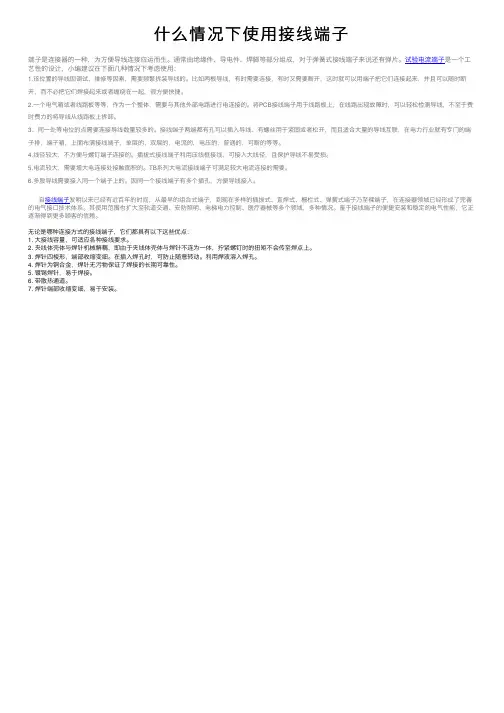

什么情况下使⽤接线端⼦端⼦是连接器的⼀种，为⽅便导线连接应运⽽⽣。
通常由绝缘件、导电件、焊脚等部分组成，对于弹簧式接线端⼦来说还有弹⽚。
试验电流端⼦是⼀个⼯艺性的设计，⼩编建议在下⾯⼏种情况下考虑使⽤：1.该位置的导线因调试、维修等因素，需要频繁拆装导线的。
⽐如两根导线，有时需要连接，有时⼜需要断开，这时就可以⽤端⼦把它们连接起来，并且可以随时断开，⽽不必把它们焊接起来或者缠绕在⼀起，很⽅便快捷。
2.⼀个电⽓箱或者线路板等等，作为⼀个整体，需要与其他外部电路进⾏电连接的。
将PCB接线端⼦⽤于线路板上，在线路出现故障时，可以轻松检测导线，不⾄于费时费⼒的将导线从线路板上拆卸。
3、同⼀处等电位的点需要连接导线数量较多的。
接线端⼦两端都有孔可以插⼊导线，有螺丝⽤于紧固或者松开，⽽且适合⼤量的导线互联，在电⼒⾏业就有专门的端⼦排，端⼦箱，上⾯布满接线端⼦，单层的、双层的，电流的，电压的，普通的，可断的等等。
4.线径较⼤，不⽅便与螺钉端⼦连接的。
插拔式接线端⼦利⽤压线框接线，可接⼊⼤线径，且保护导线不易受损。
5.电流较⼤，需要增⼤电连接处接触⾯积的。
TB系列⼤电流接线端⼦可满⾜较⼤电流连接的需要。
6.多股导线需要接⼊同⼀个端⼦上的。
因同⼀个接线端⼦有多个插孔，⽅便导线接⼊。
⾃接线端⼦发明以来已经有近百年的时间，从最早的组合式端⼦，到现在多样的插拔式、直焊式、栅栏式、弹簧式端⼦乃⾄裸端⼦，在连接器领域已经形成了完善的电⽓接⼝技术体系。
其使⽤范围也扩⼤⾄轨道交通、安防照明、电梯电⼒控制、医疗器械等多个领域，多种情况。
鉴于接线端⼦的便捷安装和稳定的电⽓性能，它正逐渐得到更多顾客的信赖。
⽆论是哪种连接⽅式的接线端⼦，它们都具有以下这些优点：1. ⼤接线容量，可适应各种接线要求。
2. 夹线体壳体与焊针机械解耦，即由于夹线体壳体与焊针不连为⼀体，拧紧螺钉时的扭矩不会传⾄焊点上。
3. 焊针四棱形，端部收缩变细。
在插⼊焊孔时，可防⽌随意转动。
端子板外部接端子板外部接线，分不同线径、按每个回路电线的根数汇总计算，每一根一个接线端子。
预算时一般10mm2以上的才计算铜接线端子，10mm2及以下的一般不需要接线端子，套用无端子接线。
结算时按实际情况计算即可。
端子板外部接线分2.5mm2内和6mm2内两个规格。
又分为无端子接线和又端子接线两种安装方式。
无端子接线是将导线头剥去线皮5~10mm，线头直接插入端子板或开关的接线孔，由螺丝拧紧压住导线头的接线方式。
有端子接线是将导线头剥去线皮5~10mm，线头锡焊或压接接线端子（线鼻子），在由螺丝拧紧压住接线端子的接线方式。
端子板外部接线子目不仅适用端子板，一般电气开关的有端子，无端子外部接线都可套用有端子接线可软线，如RVS RVV 无端子接线套硬线，如BV①什么是端子？②什么是无端子接线？③什么是有端子接线？④外部接线是什么意思？——关于①：端子也叫接线鼻，是在要接的线的端头加上一个专门用于接线的接头（有铝的、有铜的），这个接头端是圆管状，将要接的线头插入，然后用专用的工具挤压紧（通电量大的还要灌锡）；另一个端头是个扁的，有有孔和无孔两种，有孔的用于通电量较大的，在电气安装时，是用螺栓穿过端子孔安装到电气上的。
无孔的是用小螺丝压紧在电气上的。
关于②：无端子接线将电线端头接在电气上时没有使用端子，而是直接接到电气的，在电气上的安装实际与有端子而无孔的是一样的。
关于③：有端子接线是相对无端子接线而言的，接法见①。
关于④：外部接线是相对端子板的，（端子板是一块专门用于接线的电气元件，端子板上有许多对用于接线的位置，将它们两两或多个接线点接上线，即电线就连通了），不在端子板上线就叫外部接线。
无端子外部接线：既不用端子，也不用端子板，而直接将两根或多根导线直接接通就叫无端子外部接线。
有端子外部接线：用了端子但导线没有在端子板上连通，而是两个端子或多个端子直接连通的（用一条螺栓将它们穿住压紧）。
1、单芯导线截面积在6mm2以内者，计算无端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子。
常用端子类型及选用参考在电子设备和电工工程中，常用的端子类型非常多样，每种类型都有其特定的用途和优势。
本文将介绍常见的端子类型，并为选用端子提供一些参考依据。
1.插针端子/插座端子：插针端子是一种常见的连接方式，通常由一个针状的金属引脚和一个针孔形状的插座组成。
插座端子通常由金属针孔和与之匹配的插座组成。
插针端子适用于连接电路板之间的信号线路和辅助线路，其优点是易于安装和连接。
2.弹簧式端子：弹簧式端子采用了特殊的弹性设计，用于连接导线或线束，并通过弹簧力来保持紧固。
它们多用于工业自动化和电力设备中，优点是安全可靠，无需焊接或螺丝紧固。
3.接线端子：接线端子是一种用于连接导线的端子。
它们通常由金属块或接线板组成，并具有螺旋孔或压接孔。
接线端子可用于电气控制和配电箱，其优点是易于安装和维护。
4.PCB端子：PCB端子用于将电路板上的电子元件连接到外部设备。
它们通常由金属接点和插针组成，并具有特殊的安装孔用于固定。
PCB端子用于电路板和控制面板之间的信号连接，并且具有良好的可靠性和耐用性。
5.多孔端子：多孔端子是一种可以连接多根导线的端子，通常由一个主体和多个插孔组成，用于连接复杂的电气线路。
多孔端子通常用于工业领域和电力设备，其优点是高效和方便。
6.BNC端子：BNC（Bayonet Neill-Concelman）端子是一种常用的射频连接器，通常用于音视频设备和网络设备中。
BNC端子有两种型号，一个是75欧姆的视频连接器，另一个是50欧姆的射频连接器。
7.XLR端子：XLR（Cannon X，L，R）端子是一种常用的音频连接器，通常用于音频设备和麦克风。
XLR端子提供了3针和5针的版本，分别用于平衡和非平衡音频传输。
8.RJ45端子：RJ45（Registered Jack 45）端子是一种常见的网络连接器，通常用于连接计算机网络和以太网设备。
它们具有8个导线位置和8个导线插槽，并且支持高速数据传输和电力供应。
PCB接线端子类型有哪些
接线端子：是用来实现电气连接的基础性配件，是连接电线、电器、控制板之间的端点或者接点的固定部分称之接线端子。
PCB接线端子：通常来说是PCB电路板实现电气连接的一种配件产品，在工业上划分为连接器的范畴。
此外PCB接线端子还有一些别名：因其外形一般呈连排形状又称，接线排、接线柱，端子排，端子台，接线板等等。
PCB接线端子的的作用：是保证电气连接牢固、安全、美观和提高电气安装维修的方便与快速性。
PCB接线端子类型
工业中接线端子在PCB线路板上使用比较广泛，具体类型有以下几种：
1、PCB插拔式接线端子
由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上，适用于自动化电气连接系统。
2、PCB直焊式接线端子
利用夹线体升降原理，焊脚与夹线体分成两部分，外壳结实牢靠，针距精确，适用于电源行业、控制器领域、门禁系统等。
3、PCB栅栏式接线端子
是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
4、PCB弹簧式接线端子
是利用弹簧性装置的新型接线端子，已广泛应用于照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
PCB线路板接线端子常见分类和各自特点线路板接线端子广泛应用于电气、电子、仪器仪表及机械设备行业，是市场上应用广，时间长，品类繁多的接线端子之一。
LC系列产品是一类组合插拔式接线端子，与组合件LZ系列产品配套使用。
该系列拥有多种间距，例如：2.5,3.5,3.81,5.0,5.08,7.5,7.62…等，接线位数2-24P。
产品功能丰富，能提供带法兰固定，也有正面、侧面、斜面等不同进线方向的样式。
该系列产品里您也可以选择螺丝锁定与免螺丝锁定的接线方式。
LZ系列产品是LC系列的组合件，根据对应的间距配合其使用。
产品外形有直立型，卧型，斜面型，双层型，穿（板）墙型有等满足多方面需求。
LG系列产品主要特点是单体与线路板焊接并且接线方便，以及牢靠的螺丝连接方式。
其间距有2.54,3.5,3.81,5.0,5.08,6.35,7.5,7.62,9.52,12.7…等。
产品接线位数可以有2P和3P并可进行拼接，也可提供一体无拼接。
进线方向有正面、侧面、斜面等不同的样式。
LS系列产品是弹簧式印刷线路板接线端子，提2.54,3.5,5.0,5.08,7.5…等各类间距。
适用于高密度配线的要求，单芯线能直接插入，退线时只需一把起子压下即可轻易将导线取出。
，同时具有极优的放防导线松动功能。
LW系列产品结构简单，直观以及连接牢固。
焊针位置与形式多种多样，例如中间位，边位，双针位，九十度弯针和带焊锡线孔型。
产品提6.36,7.62,8.25,9.52,10.0,11,0,13.0.…等各类间距，有选配防护罩盖品种。
————本文由上海联捷电气有限公司友情提供，仅供行业参考！。
接线端子规格型号1. 引言接线端子是电子设备中用于连接电源线、传输信号或连接电路的重要组件。
不同的应用场景和设备类型需要使用不同规格型号的接线端子，以确保电路连接的安全和可靠性。
本文将介绍常见的接线端子规格型号，并对其特点进行简要说明。
2. 规格型号2.1 片式接线端子片式接线端子是一种常见的连接设备和电路的端子类型。
其特点是结构简单、安装方便，广泛应用于家用电器、电子仪器、工业自动化设备等领域。
常见的片式接线端子规格型号包括：•RJ45接线端子：用于网络设备中的网线连接，通常用于Ethernet局域网。
•USB接线端子：用于连接计算机和外部设备，常用于数据传输和充电。
•HDMI接线端子：用于高清多媒体接口，常用于电视、投影仪等设备的视频和音频传输。
•DC接线端子：用于连接直流电源，常用于电子设备和电源适配器。
•音频接线端子：用于连接音频设备，如耳机、音箱等。
2.2 弹簧接线端子弹簧接线端子是一种通过弹簧力将导线夹紧的连接设备。
其特点是连接牢固、可重复插拔，并能适应不同规格的导线。
常见的弹簧接线端子规格型号包括：•WAGO弹簧接线端子：广泛应用于工业自动化领域，具有抗震动、抗松动等特点。
•PHOENIX弹簧接线端子：适用于电力、铁路、通信等领域，具有较高的电流和电压承受能力。
•Molex弹簧接线端子：主要用于电子设备中的信号传输和电源连接。
•JST弹簧接线端子：适用于电池组、电子设备等领域，具有耐高温、防水性能。
2.3 螺旋接线端子螺旋接线端子通常由端子本体和螺丝两部分组成，通过螺丝将导线夹紧。
其特点是连接可靠、接触良好，并能适应各种规格的导线。
常见的螺旋接线端子规格型号包括：•JPT螺旋接线端子：具有很好的接触性能和电流承受能力，用于汽车电子设备中。
•EEC螺旋接线端子：适用于航空航天、军工等领域，具有抗震动和抗松动性能。
•PCB螺旋接线端子：用于印刷电路板上的连接，具有良好的导电性和可靠的连接性。
1. 接线端子接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。
而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。
一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。
E-UK终端固定件USKG-10接地型接线端子UK5-HESI熔断型接线端子UK10-DRHESILED熔断型接线端子UKB2标记座USLKG6接地型接线端子UDK4双进双出接线端子UKK5双层接线端子UK-1.5N普通型接线端子UK-3N普通型接线端子UK-6N普通型接线端子UK-16N普通型接线端子UK-150N大电流接线端子UK-50N大电流接线端子UK-35N普通型接线端子JF5-1.5B标记座JF5-25/2普通二组端子JF5-10/5普通五组端子JF5-10/1普通型接线端子JF5-6/3普通三组端子JF5-6/1普通型接线端子JF5-2.5/3普通三组端子JF5-2.5/1普通型接线端子JF5-1.5/3普通三组端子JF5-1.5/1普通型接线端子UK10-DRHESI熔断型接线端子USLKG-35接地型接线端子UK5-HESILED熔断型接线端子UKB1标记座USLKG5接地型接线端子USLKG3接地型接线端子UKK5双层单联接线端子URTK/S试验型接线端子UK-2.5B普通型接线端子UK-5N普通型接线端子UK-10N普通型接线端子UIK-16B普通型接线端子UK-95N大电流接线端子UIK-35B普通型接线端子JF5-2.5B标记座JF5-25/5普通五组端子JF5-25/1普通型接线端子JF5-10/2普通二组端子JF5-6/5普通五组端子JF5-6/2普通二组端子JF5-2.5/5普通五组端子JF5-2.5/2普通二组端子JF5-1.5/5普通五组端子JF5-1.5/2普通二组端子。
接线端子型号在电子设备制造和维护过程中，接线端子是一个十分重要的组成部分。
它们通常被用于连接电路板上的电子元件，以便实现电气连接和信号传输。
接线端子的种类繁多，每种型号都有其特定的用途和特点。
接线端子的基本分类接线端子可以根据其结构和功能特点进行基本分类。
常见的接线端子分类包括：1.螺丝端子：这种接线端子通常采用螺丝的方式固定导线，适用于需要频繁更换或调整的情况。
2.弹簧端子：弹簧端子通过弹簧的弹性将导线固定在端子上，安装简便，适用于一次性连接的场合。
3.卡式端子：卡式端子通常采用夹紧的方式固定导线，操作简单方便，适用于某些特殊的连接需求。
4.焊接端子：焊接端子需要通过焊接的方式将导线固定在端子上，适用于一些对连接稳固性要求较高的场合。
常见的接线端子型号在各种接线端子中，有一些常见的型号被广泛应用于各种电子设备中。
以下是几种常见的接线端子型号：1.PH型号：PH型号的接线端子主要用于电子设备内部的连接，具有较小的尺寸和良好的连接性能，在计算机和通信设备中得到广泛应用。
2.XH型号：XH型号的接线端子通常用于连接电池或电源适配器等电源设备，具有较高的电流承载能力和稳定的连接性能。
3.JST型号：JST型号的接线端子是一种著名的电子连接器品牌，其产品涵盖了多种类型的接线端子，广泛应用于各类电子设备和电路板上。
4.DF11型号：DF11型号的接线端子通常用于连接传感器、模块和其他电子元件，其设计紧凑，适用于空间有限的场合。
接线端子的选型注意事项在选择适合的接线端子时，需要考虑以下几个关键因素：1.电流承载能力：根据电路中的电流大小选择合适的接线端子，确保其能够承载所需的电流。
2.接线方式：根据连接方式的不同选择合适的接线端子，确保连接稳固可靠。
3.尺寸和安装方式：根据设备的尺寸和安装空间选择合适尺寸的接线端子，并确保其安装方式符合设备的需求。
综上所述，接线端子作为电子设备中常见的连接组件，其种类繁多，每种型号都有其特定的用途和特点。
线路板接线端子(PCB接线端子)概述
线路板（业内称为PCB、印刷线路板）对于固定电路的批量生产和优化用电器布局起重要作用，其生产过程复杂，涉及的生产工艺范围较广，在行业备受推崇与广泛使用。
线路板接线端子，是工业自动化设备中实现信号传输、电流引导的配件产品，目前市场上有常见的四类：插拔式、直焊式、弹簧式与栅栏式。
作为PCB接线端子的专业生产商，联捷拥有已逾15年的生产经验，在国内线路板端子行业的发展逐渐发展成为一支不可或缺的中坚力量。
下面联捷电气将详细介绍子类产品：
一：线路板端子之插拔式接线端子
LC系列根据型号不同可分为lc1-lc20，共计20个系列产品，这里着重介绍几个常用的产品，LC1系列产品拥有针距为3.5、3.81、5.0、5.08、7.5、7.62极数2-24线，可提供带螺钉固定的插座进行匹配，抗震连接。
插头使用侧面连接技术，即螺丝方向与导线进线方向垂直。
LC2系列产品插入方向垂直于导线，插头安装时，可互相贴紧，节省空间；由于所接导线方向与插拨方向垂直，插拨头时，导线不会受到挤压；LC6系列中的2.5mm针距产品，特别适用于高接线密度的小型模块中；弹簧连接方式只需将导线直接插入接线位即可。
LC12系列产品特点是活动的插头固定在PCB板上；可以清晰的区分出PCB的输入与输出端；针距可以有3.5，3.81，5.08，7.5，7.62选择；提供侧面带螺母固定，与LZ系列匹配抗震连接。
二：线路板端子之直焊式接线端子
LG系列线路板接线端子在电子工业中一直占有很重要的一席，现已成为印刷线路板的
一个重要组成部分。
其结构和设计更坚固了接线方便和牢靠的螺钉连接等方面的特点;LG结构紧凑，链接可靠，有自身的优点；利用夹线体升降原理，保证接线可靠，接线容量大；焊脚与夹线体分成两部分，确保拧紧螺钉时的距离不会传至焊点而损伤焊点；外壳结实牢靠，针距精确。
三：线路板端子之弹簧式接线端子
LS系列弹簧式印刷电路板端子，提供了2.54mm,3.50mm,5.00mm,7.50mm,7.62mm 等间距；单芯线能直接插入，无须手把的辅助，但较小的电线可用手把打开夹子将电线夹紧；无按键规格，使得高度可以大幅降低，退线时只要以一把起子压下即可轻易将电线取出；大部分的弹簧式端子一片一片组合而成；接线方式极适合在通信系统、照明系统、监控系统与建筑布线中使用；各种接线方向，在狭小空间有利装配，可任意组合接点数量、操作方便，适用于高密度配线需求。
四：线路板端子之栅栏式接线端子
栅栏式型号代码为LW；中间针位代码为C；旁边针位代码为B；带固定位代码为M；弯针型代码为R；焊线型代码为Q；LW栅栏式产品结构简单，板式压线方式，直观，牢固；
线径范围：0.5mm²-6mm²;。
