PCB印刷线路板接线端子说明接线端子分类接线端子可以分为：欧式接线端子系列、 插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列、日式组合型接线端子，欧式框压型组合接线端子、弹簧型端子及线路板PCB端子.线路板接插件等各种类型.生产大电流重载插座.数控机床电子手轮等等1：大电流接线端子属于接线端子的一种；只是能承受的电流比一般的接线端子要强，接入导线截面积大。
大电流接线端子主要分为：弹簧式接线端子、栅栏式接线端子、插拔式接线端子、轨道式接线端子、穿墙式接线端子等等2：穿墙式接线端子：采用螺钉连接线技术，绝缘材料为PA66(阻燃等级：连接器 采用优质的高导电金属材料。
穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离。
不需要任何工具便可将穿墙式接线端子牢固的安装在面板上矩形预留孔里，安装极其方便穿墙式接线端子特点无论为哪一种接线方式，均具有以下特点：各接线位呈直线形排列。
标识清晰易读，各个接线位的对应关系明了易辨。
柔性导线可以带或不带管状端头连接；螺钉接线端子，允许在一个接线位上连接两根导线。
可以根据需要，优化选择插拔方向、螺丝刀操作方向及接线方向。
连接可靠方便，接线安全性高，抗腐蚀性极强。
绝缘外壳牢固耐用，阻燃等级高，防手指触摸。
3：试验式接线端子：是起开关作用的滑动金属件能通过端子压线框能承受最大的工作电流，切换时用螺丝刀松开螺丝，移动滑块就行，开关位置就一目了然；其两端设有测试插座，配用相应的测试端头就可以进行连接测试，测量电流时可不中断操作。
可接电压为660V电流为57A的控制回路.4：固定式接线端子：包括有座体，座体上设有等距平行隔片，二个隔片之间形成绝缘座，所述绝缘座内安装有导电金属片，所述金属片的一端连接有紧固外部引线的螺钉，所述金属片的另一端设有与内部引线端配合的插片。

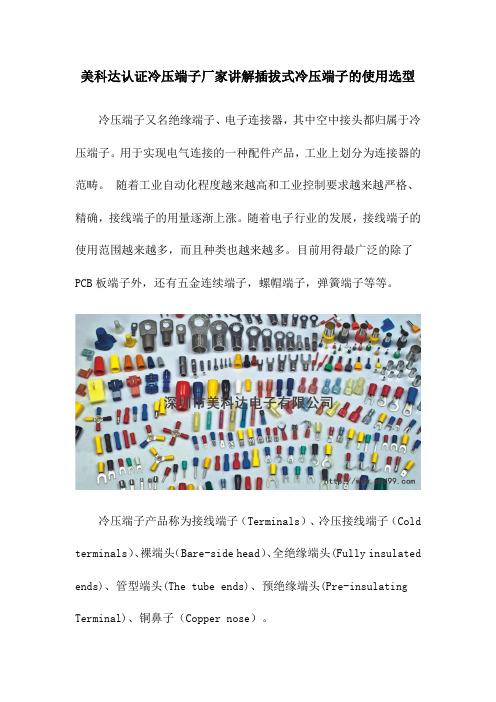

美科达认证冷压端子厂家讲解插拔式冷压端子的使用选型冷压端子又名绝缘端子、电子连接器，其中空中接头都归属于冷压端子。
用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。
随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。
目前用得最广泛的除了PCB板端子外，还有五金连续端子，螺帽端子，弹簧端子等等。
冷压端子产品称为接线端子（Terminals）、冷压接线端子（Cold terminals）、裸端头（Bare-side head）、全绝缘端头(Fully insulated ends)、管型端头(The tube ends)、预绝缘端头(Pre-insulating Terminal)、铜鼻子（Copper nose）。
采购人员在对接线端子选型时会考虑线径、电流、接线方向、应用场合、接线方式等，线径与电流也就是线直径与额定的电流，此外接线方向一般有正面和侧面出线这个设计主要是能够方便技术人员的操作，进而提高工作的效率应用。
接线端子应用的范围较广，例如采购的接线端子是为了焊接在PCB线路板上，那你就不可能去选择用在导轨上面的接线端子接线方式，一般有对接、悬空、固定等方式通用接线端子的基本构成由绝缘基座、绝缘隔板、线件组成，绝缘基座组成一体。
冷压端子选型四个基本原则1、在定端子之前你要了解你想要什么样子的端子，按端子的功能分类有，普通端子，保险端子，试验端子，接地端子，双层端子，双层导通端子，三层端子，三层导通端子，一进双出端子，一进三出端子，双进双出端子，刀闸端子，过电压保护端子，标记端子等。
按电流分类分为普通端子（小电流端子），大电流端子（100A以上或25MM线以上）。
按外型分类可分为导轨式端子固定式端子线路板端子（PCB 端子）等；2、需要考虑的是接线的大小，对于不同的接线端子，他的大小和接线范围是不一样的，通常情况下使用端子的时候，选择接线范围比实际线径稍大是比较好的。

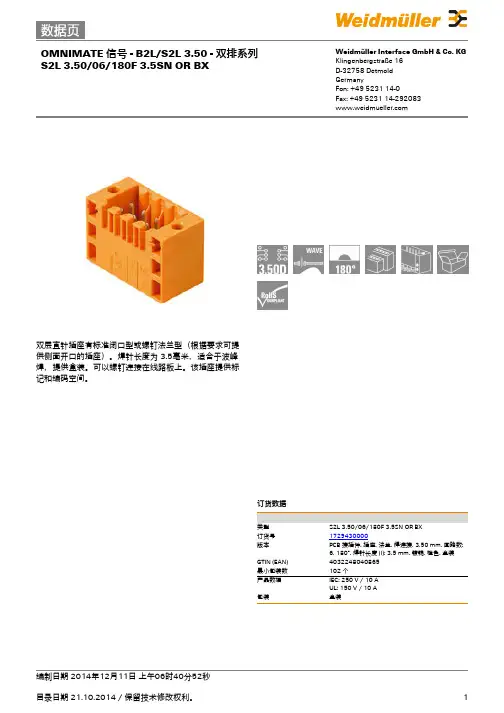

GermanyFon: +49 5231 14-0Fax: +49 5231 14-292083类型S2L 3.50/06/180F 3.5SN OR BX 订货号1729430000版本PCB 接插件, 插座, 法兰, 焊连接, 3.50 mm, 回路数:6, 180°, 焊针长度 (l): 3.5 mm, 镀锡, 橙色, 盒装GTIN (EAN)4032248040865最小包装数102 个产品数据IEC: 250 V / 10 A UL: 150 V / 10 A 包装盒装双层直针插座有标准闭口型或螺钉法兰型（根据要求可提供侧面开口的插座）。
焊针长度为 3.5毫米，适合于波峰焊，提供盒装。
可以螺钉连接在线路板上。
该插座提供标记和编码空间。
GermanyFon: +49 5231 14-0Fax: +49 5231 14-292083净重 2.45 g200039-1488444额定电压 (使用组 B)150 V 额定电流 (使用组 B) 5 AE60693额定电压 (使用组 B)150 V 额定电流 (使用组 B)10 A额定电压 (使用组 C)50 V 额定电流 (使用组 C)10 AS2L 3.50 - 双排系列焊连接出线方向180° 间距 mm (P) 3.5 mm间距 inch (P)0.138 inch 回路数6焊针长度 (l) 3.5 mm 焊针尺寸 d = 1.0 mm, 八角形可编码是 每回路的焊脚数目1焊孔直径 (D) 1.3 mm 焊孔直径公差 (D)+ 0.1 mmL1（mm）7 mm L1（inch）0.276 inch绝缘电阻≥ 108 Ω 防触电保护（按照DIN VDE 0470）IP 10防触电保护（按照DIN VDE57106）手指安全保护绝缘材料PBT 颜色橙色绝缘材料组IIIa 阻燃等级符合 UL 94V-0CTI≥ 200 触点材料Cu-Leg插针镀层镀锡 最低操作温度-50 °C最高操作温度100 °C 最小安装温度-30 °C最大安装温度范围100 °C 最大储存相对湿度80 %UNSPSC30-10-18-21 eClass 5.127-26-07-01 eClass 6.227-26-07-04 eClass 7.127-44-04-02额定电流 最小回路数（环境温度=20°C）10 A 额定电流 最大回路数（环境温度=20°C）10 A额定电流 最小回路数（环境温度=40°C）9 A 额定电流 最大回路数（环境温度=40°C）8.5 A额定电压值（过电压等级III/污染等级3）80 V 额定冲击电压（过压等级III/污染等级3）2.5 kV额定电压值（过电压等级III/污染等级2）125 V 额定冲击电压（过压等级III/污染等级2）2.5 kV额定电压值（过电压等级II/污染等级2）250 V 额定冲击电压（过压等级 II/污染等级2）2.5 kV瞬时耐电流 3 x 1s 77 AGermanyFon: +49 5231 14-0Fax: +49 5231 14-292083• 根据需求可以提供镀金产品• 行间距：请参见孔分布图• 额定电流大小与额定截面积和产品的位数有关系• 图示中P = 间距• 该额定数据只适用于产品本身。
1.PH2.0-4P接线端子2.0mm间距2.XH2.54-2P接线端子2.54mm间距3.VH3.96-2P接插件3.96MM间距型号：VH3.96间距：3.96mm线数：2、3、4、5、6、7、8、9、10、11、12----16技术参数：间距：3.96线数：2～15适用线规：AWG＃22～＃18额定电压：250V DC/AC（有效值）额定电流：7.0A耐压值：1000V AC （有效值）工作温度：-25℃～+85℃绝缘电阻：≥1000MΩ接触电阻：≤0.02Ω适用印制板厚度：1.6mm材料：外壳：尼龙66 UL94V-0针座：1.基座：尼龙66 UL94V-02.插针：黄铜3.端子：磷青铜4.KF2510-4P接线端子2.54mm间距型号：KF2510间距：2.54mm线数：2、3、4、5、6、7、8、9、10、11、12----20P 5.CH3.96-2P接插件3.96MM间距接线端子型号：CH3.96间距：3.96mm线数：2、3、4、5、6、7、8、9、10、11、12----166.KF141R-2.54弹簧式型号：KF141R-2.54产品：免螺丝式弹簧式接线端子连接器7.KF141V-2.54弹簧式PCB接线端子型号：KF141V-2.54产品：免螺丝式弹簧式接线端子连接器接线口在上面8.KF142R-5.08弹簧式PCB接线端子9.KF142V-5.08弹簧式型号：KF142V-5.08产品：免螺丝式弹簧式接线端子连接器10.KF-301 KF301-2P型号：KF301-5.0-2P规格：5.00mm间距电压电流：300V 12A线径：22-14AWG 2.5mm２11.KF-7.62 KF7620-2P 7.62MM间距2P塑件：PA66 UL94V-0端子：黄铜，0.8厚镀锡螺丝：钢，M4镀镍性能额定电压/电流：300V/20A使用温度：-40oC~+105oC耐电压：AC2000V/Min绝缘电阻：500M?/DC500V使用线径：22~12AWG最大锁紧扭力：10kg/cm12.KF128-2P 5.00MM-2P螺丝：M2.5，钢，镀锌焊针：黄铜，镀锡塑件：PA66, UL94V-0电气性能额定电压：300V额定电流：16A接触电阻：20mΩ绝缘电阻：5000MΩ/1000V耐电压：AC1500V/1Min使用线径：24-12AWG 2.5mm2机械性能温度范围：-40oC~+105oC瞬时温度：+250oC 5秒扭距：0.4Nm (3.6lb.in)剥线长度：6-7mm13.螺钉式端子接线端子KF120-2P 间距2.54MM接线端子 KF120-2P间距2.54MM 一体端子14.SM2.54-2P 间距2.54mm线束空中对接连接线型号：SM-2P线束间距：2.5mm15.EL 6P 条形连接器汽车连接器16.接插件5556-2P 对插17.KF42003 间距2.54mm18.接插件连接器L6.2-4P对接连接器技术参数：间距：6.2适用线规：AWG＃24～＃14额定电压：300V DC/AC（有效值）额定电流：10.0A耐压值：1500V AC （有效值）工作温度：-25℃～+85℃绝缘电阻：≥1000MΩ接触电阻：≤0.02Ω材料：绝缘座：尼龙66 UL94V-0端子：磷青铜19.5566 5557 4P 接插件接线接头端子(可能有两种，一种接PCB ,一种为空中对插)20.连接器5566 2-24芯现货供应 间距4.2mm21.接线端子接插件CF-3P 条形连接器间距6.35MM。
常用端子类型及选用参考在电子设备和电工工程中，常用的端子类型非常多样，每种类型都有其特定的用途和优势。
本文将介绍常见的端子类型，并为选用端子提供一些参考依据。
1.插针端子/插座端子：插针端子是一种常见的连接方式，通常由一个针状的金属引脚和一个针孔形状的插座组成。
插座端子通常由金属针孔和与之匹配的插座组成。
插针端子适用于连接电路板之间的信号线路和辅助线路，其优点是易于安装和连接。
2.弹簧式端子：弹簧式端子采用了特殊的弹性设计，用于连接导线或线束，并通过弹簧力来保持紧固。
它们多用于工业自动化和电力设备中，优点是安全可靠，无需焊接或螺丝紧固。
3.接线端子：接线端子是一种用于连接导线的端子。
它们通常由金属块或接线板组成，并具有螺旋孔或压接孔。
接线端子可用于电气控制和配电箱，其优点是易于安装和维护。
4.PCB端子：PCB端子用于将电路板上的电子元件连接到外部设备。
它们通常由金属接点和插针组成，并具有特殊的安装孔用于固定。
PCB端子用于电路板和控制面板之间的信号连接，并且具有良好的可靠性和耐用性。
5.多孔端子：多孔端子是一种可以连接多根导线的端子，通常由一个主体和多个插孔组成，用于连接复杂的电气线路。
多孔端子通常用于工业领域和电力设备，其优点是高效和方便。
6.BNC端子：BNC（Bayonet Neill-Concelman）端子是一种常用的射频连接器，通常用于音视频设备和网络设备中。
BNC端子有两种型号，一个是75欧姆的视频连接器，另一个是50欧姆的射频连接器。
7.XLR端子：XLR（Cannon X，L，R）端子是一种常用的音频连接器，通常用于音频设备和麦克风。
XLR端子提供了3针和5针的版本，分别用于平衡和非平衡音频传输。
8.RJ45端子：RJ45（Registered Jack 45）端子是一种常见的网络连接器，通常用于连接计算机网络和以太网设备。
它们具有8个导线位置和8个导线插槽，并且支持高速数据传输和电力供应。
