供配电系统常见故障

供配电系统中高压开关柜常见故障分析与处理摘要：高压开关柜是指在发电、输配电过程中用于开关、控制或保护的高压电器设备；高压开关柜是工作电压等级为的高压开关柜。

高压开关柜内部结构复杂，有高压断路器、隔离开关和接地开关、高压负荷开关、电压互感器和电流互感器、操动机构等部件，高压开关柜具有架空进线和出线功能线路、电缆进出线、总线连接等功能。

适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、工矿企业、居民区、高层建筑等不同场所。

它用途广泛，用途广泛，承担着配电任务，这就使得供电可靠性和电能质量越来越受到重视，对高压开关柜系统的运行分析显得尤为重要。

我国高压开关设备种类繁多，质量参差不齐。

运行中存在许多技术问题和故障。

本文总结了高压开关柜运行中出现的各种故障，并根据不同的故障类型，结合长期的工作经验和理论，提出了处理建议。

关键词：高压开关柜; 故障分析; 处理方法;1 高压开关柜概述高压开关柜是以断路器为基础的电气设备。

根据电气一次接线图的有关要求，将控制器、保护器、母线、绝缘子等高低压电器元件组装在一起，形成一种能在电力系统中接收和分配电能的装置。

高压开关柜可以根据电网的运行要求，将部分电力设备或电路网络投入或退出运行，也可以快速切断电力设备或部分电路网络，以保证电力系统的无故障运行和维护人员的安全。

根据断路器的安装方式，高压开关柜可分为移动式和固定式。

移动式高压开关柜又称手车式高压开关柜。

柜内电器元件主要安装在手车上。

这种高压开关柜具有良好的互换性，能提高供电系统的稳定性。

固定式高压开关柜内的电气元件是不可移动的，但操作方便，价格相对便宜，因此常用于以下配电系统。

高压开关柜按安装位置分为室内型和室外型。

由于受室外环境的影响，户外高压开关柜型号较少。

根据机柜的结构，可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式四种。

其中金属封闭铠装高压开关柜以其运行安全可靠、互换性好、受地面影响小、维护方便、操作简单等优点，得到越来越广泛的应用。

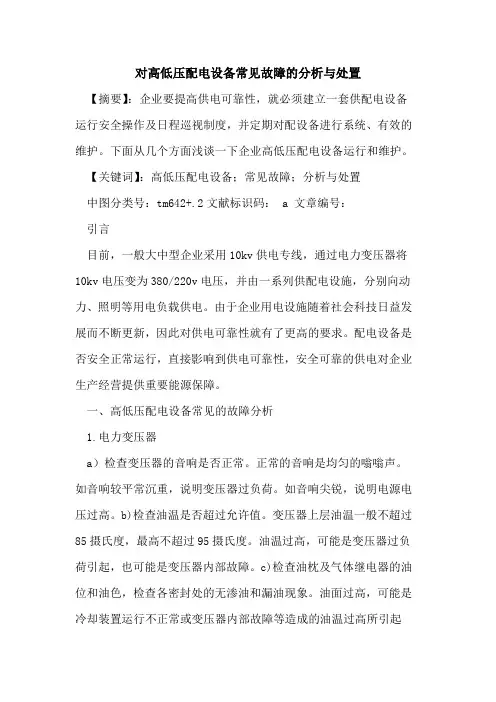

对高低压配电设备常见故障的分析与处置【摘要】：企业要提高供电可靠性，就必须建立一套供配电设备运行安全操作及日程巡视制度，并定期对配设备进行系统、有效的维护。

下面从几个方面浅谈一下企业高低压配电设备运行和维护。

【关键词】：高低压配电设备；常见故障；分析与处置中图分类号：tm642+.2文献标识码： a 文章编号：引言目前，一般大中型企业采用10kv供电专线，通过电力变压器将10kv电压变为380/220v电压，并由一系列供配电设施，分别向动力、照明等用电负载供电。

由于企业用电设施随着社会科技日益发展而不断更新，因此对供电可靠性就有了更高的要求。

配电设备是否安全正常运行，直接影响到供电可靠性，安全可靠的供电对企业生产经营提供重要能源保障。

一、高低压配电设备常见的故障分析1.电力变压器a）检查变压器的音响是否正常。

正常的音响是均匀的嗡嗡声。

如音响较平常沉重，说明变压器过负荷。

如音响尖锐，说明电源电压过高。

b)检查油温是否超过允许值。

变压器上层油温一般不超过85摄氏度，最高不超过95摄氏度。

油温过高，可能是变压器过负荷引起，也可能是变压器内部故障。

c)检查油枕及气体继电器的油位和油色，检查各密封处的无渗油和漏油现象。

油面过高，可能是冷却装置运行不正常或变压器内部故障等造成的油温过高所引起油面过低，可能有渗油现象。

变压器油正常应为透明略带浅黄色。

如油色变深变暗则说明油质变坏。

d)检查瓷套管是否清洁，有无破损裂纹和放电痕迹；高低压接头的螺栓是否紧固，有无接触不良和发热现象。

e)检查防暴膜是否完整无损；检查吸湿器是否畅通，硅胶是否已吸湿饱和。

f)检查接地装置是否完好。

g)检查冷却、通风装置是否正常。

h)检查变压器及其周围有无其他影响其安全运行的异物(如易燃、易爆物体等)和异常现象。

在巡查中发现的异常情况，应记入专用记录本内；重要情况应及时汇报上级，请示处理。

2.高、低压配电装置a)高、低压配电柜母线及接头的外观或其温度指示装置(如变色漆、示温蜡)的指示，检查母线及接头的温度是否超出允许值。

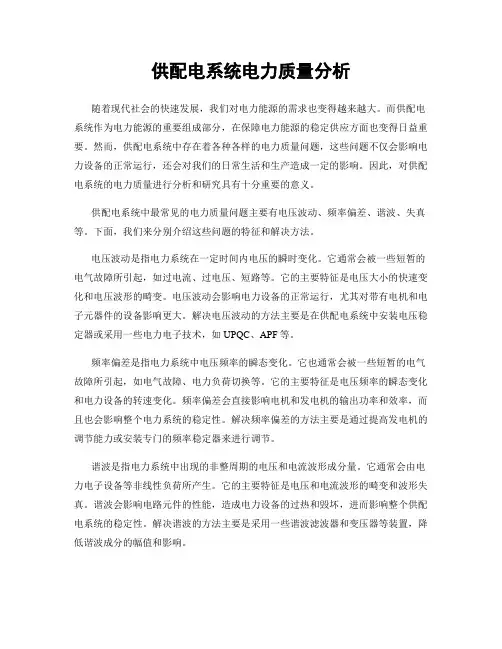

供配电系统电力质量分析随着现代社会的快速发展，我们对电力能源的需求也变得越来越大。

而供配电系统作为电力能源的重要组成部分，在保障电力能源的稳定供应方面也变得日益重要。

然而，供配电系统中存在着各种各样的电力质量问题，这些问题不仅会影响电力设备的正常运行，还会对我们的日常生活和生产造成一定的影响。

因此，对供配电系统的电力质量进行分析和研究具有十分重要的意义。

供配电系统中最常见的电力质量问题主要有电压波动、频率偏差、谐波、失真等。

下面，我们来分别介绍这些问题的特征和解决方法。

电压波动是指电力系统在一定时间内电压的瞬时变化。

它通常会被一些短暂的电气故障所引起，如过电流、过电压、短路等。

它的主要特征是电压大小的快速变化和电压波形的畸变。

电压波动会影响电力设备的正常运行，尤其对带有电机和电子元器件的设备影响更大。

解决电压波动的方法主要是在供配电系统中安装电压稳定器或采用一些电力电子技术，如UPQC、APF等。

频率偏差是指电力系统中电压频率的瞬态变化。

它也通常会被一些短暂的电气故障所引起，如电气故障、电力负荷切换等。

它的主要特征是电压频率的瞬态变化和电力设备的转速变化。

频率偏差会直接影响电机和发电机的输出功率和效率，而且也会影响整个电力系统的稳定性。

解决频率偏差的方法主要是通过提高发电机的调节能力或安装专门的频率稳定器来进行调节。

谐波是指电力系统中出现的非整周期的电压和电流波形成分量。

它通常会由电力电子设备等非线性负荷所产生。

它的主要特征是电压和电流波形的畸变和波形失真。

谐波会影响电路元件的性能，造成电力设备的过热和毁坏，进而影响整个供配电系统的稳定性。

解决谐波的方法主要是采用一些谐波滤波器和变压器等装置，降低谐波成分的幅值和影响。

失真是指电力系统中电压和电流波形中的畸变和波形失真。

它是由许多因素共同作用而形成的，包括谐波、峰值因数、功率因数等。

失真主要是对电力设备的性能和使用寿命产生影响，同时也会使得整个供配电系统的稳定性下降。

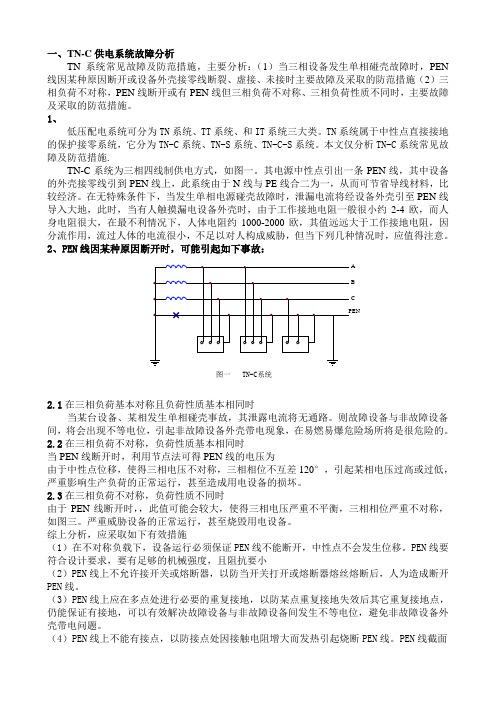

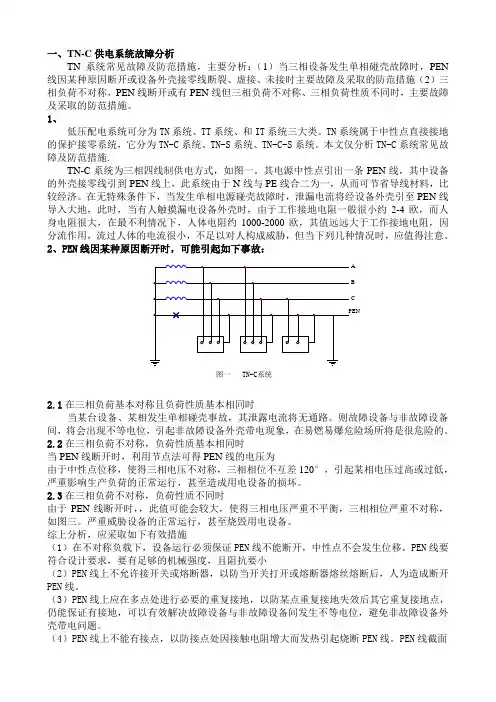

一、TN-C供电系统故障分析TN系统常见故障及防范措施，主要分析：（1）当三相设备发生单相碰壳故障时，PEN 线因某种原因断开或设备外壳接零线断裂、虚接、未接时主要故障及采取的防范措施（2）三相负荷不对称，PEN线断开或有PEN线但三相负荷不对称、三相负荷性质不同时，主要故障及采取的防范措施。

1、低压配电系统可分为TN系统、TT系统、和IT系统三大类。

TN系统属于中性点直接接地的保护接零系统，它分为TN-C系统、TN-S系统、TN-C-S系统。

本文仅分析TN-C系统常见故障及防范措施.TN-C系统为三相四线制供电方式，如图一。

其电源中性点引出一条PEN线，其中设备的外壳接零线引到PEN线上，此系统由于N线与PE线合二为一，从而可节省导线材料，比较经济。

在无特殊条件下，当发生单相电源碰壳故障时，泄漏电流将经设备外壳引至PEN线导入大地，此时，当有人触摸漏电设备外壳时，由于工作接地电阻一般很小约2-4欧，而人身电阻很大，在最不利情况下，人体电阻约1000-2000欧，其值远远大于工作接地电阻，因分流作用，流过人体的电流很小，不足以对人构成威胁，但当下列几种情况时，应值得注意。

2、PEN线因某种原因断开时，可能引起如下事故：ABCPEN图一TN-C系统2.1在三相负荷基本对称且负荷性质基本相同时当某台设备、某相发生单相碰壳事故，其泄露电流将无通路。

则故障设备与非故障设备间，将会出现不等电位，引起非故障设备外壳带电现象，在易燃易爆危险场所将是很危险的。

2.2在三相负荷不对称，负荷性质基本相同时当PEN线断开时，利用节点法可得PEN线的电压为由于中性点位移，使得三相电压不对称，三相相位不互差120°，引起某相电压过高或过低，严重影响生产负荷的正常运行，甚至造成用电设备的损坏。

2.3在三相负荷不对称，负荷性质不同时由于PEN线断开时，，此值可能会较大，使得三相电压严重不平衡，三相相位严重不对称，如图三。

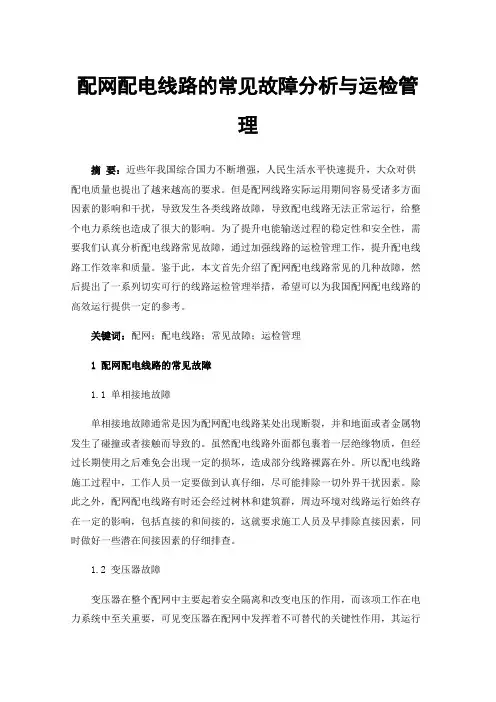

配网配电线路的常见故障分析与运检管理摘要：近些年我国综合国力不断增强，人民生活水平快速提升，大众对供配电质量也提出了越来越高的要求。

但是配网线路实际运用期间容易受诸多方面因素的影响和干扰，导致发生各类线路故障，导致配电线路无法正常运行，给整个电力系统也造成了很大的影响。

为了提升电能输送过程的稳定性和安全性，需要我们认真分析配电线路常见故障，通过加强线路的运检管理工作，提升配电线路工作效率和质量。

鉴于此，本文首先介绍了配网配电线路常见的几种故障，然后提出了一系列切实可行的线路运检管理举措，希望可以为我国配网配电线路的高效运行提供一定的参考。

关键词：配网；配电线路；常见故障；运检管理1配网配电线路的常见故障1.1 单相接地故障单相接地故障通常是因为配网配电线路某处出现断裂，并和地面或者金属物发生了碰撞或者接触而导致的。

虽然配电线路外面都包裹着一层绝缘物质，但经过长期使用之后难免会出现一定的损坏，造成部分线路裸露在外。

所以配电线路施工过程中，工作人员一定要做到认真仔细，尽可能排除一切外界干扰因素。

除此之外，配网配电线路有时还会经过树林和建筑群，周边环境对线路运行始终存在一定的影响，包括直接的和间接的，这就要求施工人员及早排除直接因素，同时做好一些潜在间接因素的仔细排查。

1.2 变压器故障变压器在整个配网中主要起着安全隔离和改变电压的作用，而该项工作在电力系统中至关重要，可见变压器在配网中发挥着不可替代的关键性作用，其运行效果和配网的安全性和可靠性密切关联。

一旦变压器发生故障，会给配电线路造成极大的影响[1]。

例如：在用电高峰期，变压器长时间处于高负荷工作状态，很容易出现高温现象；而用电低谷期，同样会因为空符合运行导致高温，这两种情况都会给变压器造成一定的损伤。

1.3 短路故障配网配电线路运行过程中，短路故障比较常见，导致线路发生短路故障的原因复杂多样，而且难以预料，这就增加了线路检修和故障排查难度。

常见的配电线路短路故障影响因素主要包括：雷电、暴雨、大风天气使配电线路发生断裂而引发短路故障；具有强腐蚀性的液体或者气体也会使配电线路发生短路。

医院供配电系统优化设计与常见故障应对策略研究医院供配电系统是医院正常运行的重要保障之一，对医院的电力质量、电力安全、电力可靠性等方面都有重要影响。

对医院供配电系统进行优化设计和制定常见故障应对策略是非常重要的。

本文将对医院供配电系统优化设计和常见故障应对策略进行研究和总结。

医院供配电系统优化设计的目标是提高供配电系统的可靠性、稳定性和安全性，使得医院能够正常运行。

对供配电系统的基本结构进行优化设计。

医院供配电系统主要包括进线电源、变压器、配电装置和用电设备等。

合理选择电缆规格、线路布置和设备容量，使得供配电系统具有充足的供电能力，并且满足医院的用电需求。

对供配电系统的故障检测和保护措施进行优化设计。

安装合适的故障检测设备和保护装置，能够及时检测故障并采取相应措施，确保故障不会扩大和蔓延，从而保证供配电系统的安全和可靠运行。

对供配电系统的维护保养和运行管理进行优化设计。

定期对供配电设备进行巡检和维护，及时处理设备故障和隐患，确保供配电系统的正常运行。

对于医院供配电系统常见的故障应对策略，主要包括以下几点。

对电力质量问题的应对策略。

电力质量问题主要包括电压波动、电流谐波和电压暂降等。

对于电压波动，可以采取增加电压调节装置、加装稳压器等措施进行补偿。

对于电流谐波，可以采取增加谐波滤波器和谐波抑制装置等措施进行补偿。

对于电压暂降，可以采取增加稳压器和UPS等设备进行补偿。

对电路短路和设备过载的应对策略。

对于电路短路，可以采取断路器和熔断器等保护装置进行保护。

对于设备过载，可以采取过载保护装置和短时保护器等措施进行保护。

对地电流和接地电阻问题的应对策略。

对于地电流问题，可以采取接地电流保护和增加接地电阻等措施进行防护。

对于接地电阻问题，可以采取增加接地电极数量和改善接地电极质量等措施进行处理。

在医院供配电系统的优化设计和常见故障应对策略中，还需要注意以下几个问题。

需根据医院的具体情况和用电特点进行设计和策略制定，不能够简单地套用其他场所的设计和策略。

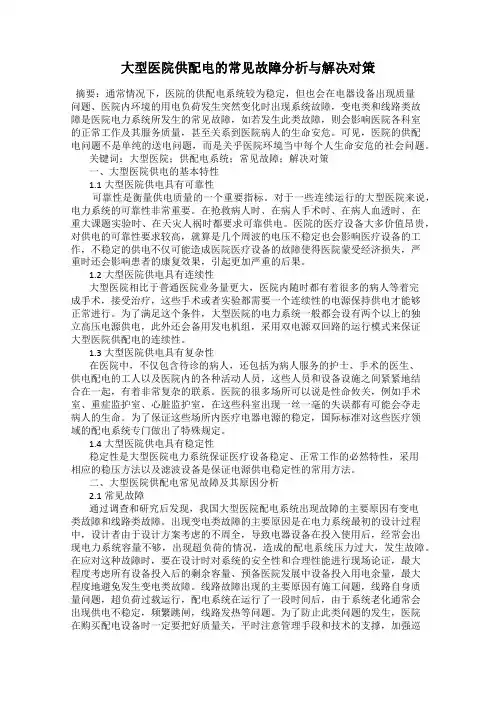

大型医院供配电的常见故障分析与解决对策摘要：通常情况下，医院的供配电系统较为稳定，但也会在电器设备出现质量问题、医院内环境的用电负荷发生突然变化时出现系统故障，变电类和线路类故障是医院电力系统所发生的常见故障，如若发生此类故障，则会影响医院各科室的正常工作及其服务质量，甚至关系到医院病人的生命安危。

可见，医院的供配电问题不是单纯的送电问题，而是关乎医院环境当中每个人生命安危的社会问题。

关键词：大型医院；供配电系统；常见故障；解决对策一、大型医院供电的基本特性1.1大型医院供电具有可靠性可靠性是衡量供电质量的一个重要指标。

对于一些连续运行的大型医院来说，电力系统的可靠性非常重要。

在抢救病人时、在病人手术时、在病人血透时、在重大课题实验时、在天灾人祸时都要求可靠供电。

医院的医疗设备大多价值昂贵，对供电的可靠性要求较高，就算是几个周波的电压不稳定也会影响医疗设备的工作，不稳定的供电不仅可能造成医院医疗设备的故障使得医院蒙受经济损失，严重时还会影响患者的康复效果，引起更加严重的后果。

1.2大型医院供电具有连续性大型医院相比于普通医院业务量更大，医院内随时都有着很多的病人等着完成手术，接受治疗，这些手术或者实验都需要一个连续性的电源保持供电才能够正常进行。

为了满足这个条件，大型医院的电力系统一般都会设有两个以上的独立高压电源供电，此外还会备用发电机组，采用双电源双回路的运行模式来保证大型医院供配电的连续性。

1.3大型医院供电具有复杂性在医院中，不仅包含待诊的病人，还包括为病人服务的护士、手术的医生、供电配电的工人以及医院内的各种活动人员，这些人员和设备设施之间紧紧地结合在一起，有着非常复杂的联系。

医院的很多场所可以说是性命攸关，例如手术室、重症监护室、心脏监护室，在这些科室出现一丝一毫的失误都有可能会夺走病人的生命。

为了保证这些场所内医疗电器电源的稳定，国际标准对这些医疗领域的配电系统专门做出了特殊规定。

供配电线路的常见故障可以包括以下几种情况：
1.短路：短路是指电路中两个或多个导体之间发生接触，导致电流绕过正常路径流动。

这
可能由于电缆损坏、电气设备故障或错误的连接引起。

短路会导致电流过大，可能引发火灾或其他安全问题。

2.断路：断路是指电路中的导线或元件断开，导致电流无法通过。

这可能由于电线腐蚀、
松动的连接、开关故障或设备故障引起。

断路会导致电路失效，导致电器无法正常工作。

3.过载：过载是指电路中承载的电流超过了设计容量，导致电线和设备过热。

这可能由于
过多的电器设备同时使用、电器负载不平衡、电压异常或电源不稳定引起。

过载可能导致电线烧毁、电器损坏或触电风险增加。

4.接地故障：接地故障是指电路中的电流通过错误的路径流向地面，通常是因为设备或电
线的绝缘失效引起的。

这可能导致电流泄漏、触电风险增加或设备故障。

5.老化和磨损：供配电线路的老化和磨损可能由于长期使用、环境因素、温度变化或物理
损伤引起。

这可能导致电线绝缘破裂、连接松动、电器元件失效或电路断开。

以上是供配电线路常见的故障情况，这些故障可能对安全造成威胁，甚至引发火灾或电击等危险。

为了保证供配电系统的正常运行和人员安全，定期检查和维护是必要的，并在出现故障时及时修复或更换受损部件。
