高压电机检修及常见故障PPT课件

第36页/共45页
11、高压试验（1）绝缘电阻和吸收比、直阻测量、直流耐压和泄漏电流、交
流耐压。（2）由专业电气试验人员进行测试，试验数据详见试验报告。 12、回装联轴器（1）加热后用铜棒或枕木打入。（2）注意正确使用氧气乙炔，并作好相应防护措施。（3）将联轴器键与键槽配合组装好，将联轴器加热200℃左右

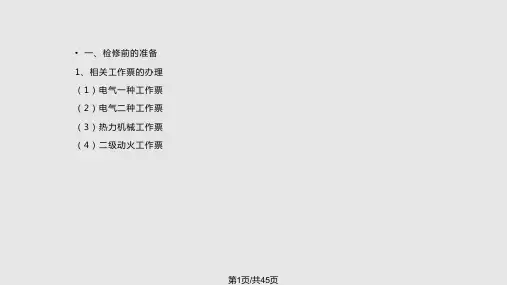

第2页/共45页
3、工器具及材料备件的准备（1）工器具准备：高压验电器、开口扳手、梅花扳手、螺旋千斤顶、内六角、介刀、手锤、铜棒、游标卡尺、内外径千分尺、塞尺、拐臂或假轴、摇表、直阻仪、万用表、十字一字螺丝刀、烤把、轴承加热器、风葫芦、卡簧钳、加油枪、撬棍、拉码、长度及承重合适的吊带、卡环、钢丝绳等。（2）材料准备：电机润滑油脂、酒精、清洗剂、绝缘胶布、相色带、透明胶带、自粘带、绝缘漆、塑料布、白布、抹布、密封胶、胶皮等。（3）备件准备：轴承、加热器
6）槽楔检查:用专用工具轻敲槽楔，检查槽楔是否松动，垫条是否跑出。（槽楔空响长度超过1/3视为松动，靠近槽口第一，二块槽楔不应松动。槽楔应无损伤，变色及多层损坏现象。
更换后的槽楔
第22页/共45页
喷涂完绝缘漆后的定子膛
喷涂均匀，干后无水珠状漆
第23页/共45页
喷涂完绝缘漆的转
子
5、电机转子检查（1）清扫，清洗
打入，禁止使用锤子直接敲打联轴器。以防联轴器损坏。
第37页/共45页
13、电缆检查及接线
（1）检查电缆接线鼻子无裂纹，无过热现象。Байду номын сангаас
（2）检查电缆绝缘层良好无破损。
（3）检查电缆紧固良
好，电缆绝缘测试合
格。
第38页/共45页
内部包扎高压防水胶带，外部包相色

高压配电室常见故障处理

故障原因
经过检查，发现是由于断路器内部机构卡涩，导致分合闸动作不灵活。
处理方法
对断路器内部机构进行清洁、润滑，确保其正常运转。
某高压配电室热故障案例
故障描述
某高压配电室在运行过程中出现异常发热，导致设备损坏。
故障原因
经过检查，发现是由于设备长期高负荷运行，散热不良所致。
处理方法
加强设备散热措施，定期清理散热器，确保设备在正常温度下运行。
使用合适的防护用具，如绝缘手套、绝缘鞋等，确保操作人员的安全。
提高操作人员的技能与知识
对操作人员进行高压配电室相关知识和技能的培训，提高其专业水平。
鼓励操作人员学习和掌握新技术、新方法，提高工作效率和安全性。
定期对操作人员进行考核和评估，确保其具备合格的操作技能和知识。
CHAPTER 05
详细描述
热故障的原因可能包括设备散热不良、负载过大、冷却系统故障等。处理热故障需要加强设备散热，检查冷却系统是否正常工作，合理分配负载，避免设备过载运行。同时，应定期进行温度检测和记录，发现异常及时处理。
CHAPTER 02
故障诊断与检测
电气检测
01
02
03
电压、电流检测
通过测量高压配电室的电压和电流，判断是否存在电气故障。
过热故障处理
热老化处理
检查过热部位，降低设备运行负荷或加强散热措施，确保设备温度正常。
检查热老化部位，更换老化的部件或加强散热措施，延长设备使用寿命。
热保护装置误动作处理
检查热保护装置设置，调整或更换热保护装置，确保其正常工作。
CHAPTER 04
预防性维护与保养
定期检查与维护
定期对高压配电室进行全面检查，包括电气设备和环境状况，确保设备正常运行。

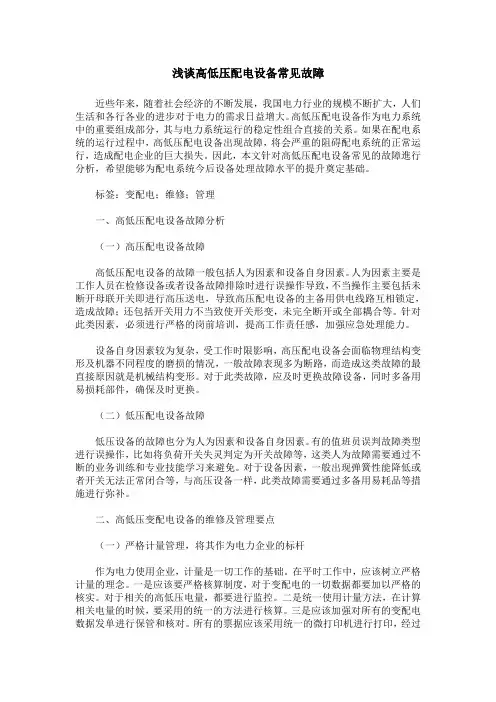

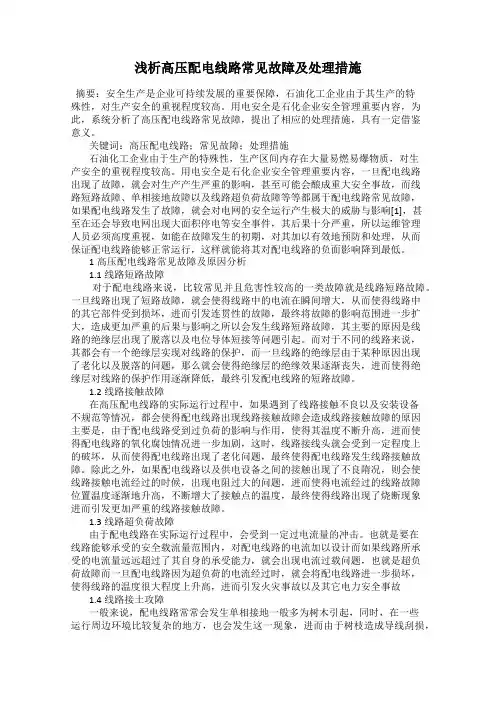

浅谈高低压配电设备常见故障

浅谈高低压配电设备常见故障近些年来，随着社会经济的不断发展，我国电力行业的规模不断扩大，人们生活和各行各业的进步对于电力的需求日益增大。

高低压配电设备作为电力系统中的重要组成部分，其与电力系统运行的稳定性组合直接的关系。

如果在配电系统的运行过程中，高低压配电设备出现故障，将会严重的阻碍配电系统的正常运行，造成配电企业的巨大损失。

因此，本文针对高低压配电设备常见的故障進行分析，希望能够为配电系统今后设备处理故障水平的提升奠定基础。

标签：变配电；维修；管理一、高低压配电设备故障分析（一）高压配电设备故障高低压配电设备的故障一般包括人为因素和设备自身因素。

人为因素主要是工作人员在检修设备或者设备故障排除时进行误操作导致，不当操作主要包括未断开母联开关即进行高压送电，导致高压配电设备的主备用供电线路互相锁定，造成故障；还包括开关用力不当致使开关形变，未完全断开或全部耦合等。

针对此类因素，必须进行严格的岗前培训，提高工作责任感，加强应急处理能力。

设备自身因素较为复杂，受工作时限影响，高压配电设备会面临物理结构变形及机器不同程度的磨损的情况，一般故障表现多为断路，而造成这类故障的最直接原因就是机械结构变形。

对于此类故障，应及时更换故障设备，同时多备用易损耗部件，确保及时更换。

（二）低压配电设备故障低压设备的故障也分为人为因素和设备自身因素。

有的值班员误判故障类型进行误操作，比如将负荷开关失灵判定为开关故障等，这类人为故障需要通过不断的业务训练和专业技能学习来避免。

对于设备因素，一般出现弹簧性能降低或者开关无法正常闭合等，与高压设备一样，此类故障需要通过多备用易耗品等措施进行弥补。

二、高低压变配电设备的维修及管理要点（一）严格计量管理，将其作为电力企业的标杆作为电力使用企业，计量是一切工作的基础。

在平时工作中，应该树立严格计量的理念。

一是应该要严格核算制度，对于变配电的一切数据都要加以严格的核实。

对于相关的高低压电量，都要进行监控。

10KV高压开关柜基本知识及常见故障处理ppt课件

为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
中置式中压开关柜是金属铠装，空气绝缘加热缩材料绝缘，带可移开式断路器手车、电压互感器手车、避雷器手车、分段隔离手车等的户内配电装置。开关柜采用单母线分段，额定电压12kv；可抽出的断路器手车上装置ＶＤ４型真空断路器，断路器手车为中置式，按功能不同可分馈线断路器、主变压器断路器、分段断路器手车等；电缆室一般为前开门
为防止误分、误合断路器可采用提示性闭锁，即通常采用的红、绿牌或专用钥匙对应锁定闭锁。其余四防必须使用强制性闭锁。开关柜的“五防” 优先采用机械程序闭锁，“五防”闭锁应不影响断路器分（合）闸速度特性，并具有紧急解锁机构。
为深入学习习近平新时代中国特色会精神,充分发挥中小学图书室育人功能
高压开关柜
安装、检修验收有哪些注意事项？
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
1、开关柜的固定及与预埋槽钢的接地应可靠，部件完整； 2、手车在试验位置、工作位置的指示清晰，机械、电气闭锁正确可靠； 3、开关柜内一次、二次电气设备应齐全完好，型号、规范应符合电气施工设计图要求，且应符合国家及行业现行验收标准规范的各项规定；
六、绝缘水平要求：
具有足够绝缘水平，并且符合有关的国家标准、行业标准和企业标准，一次和二次回路及其设备的绝缘强度符合规程要求。
为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
七、环境适应要求：

高压开关柜常见故障和处理方法课件

控制回路中的元件如控制电源、继电器、接触器等出现故障，导致开关柜无法正常控制。
保护装置误动
继电保护装置误动作或不动作，导致开关柜无法正确地切除故污秽、受潮等原因，导致绝缘性能下降，引发电气故障。
其他故障
环境因素影响
设备质量问题
如温度、湿度、灰尘等环境因素影响开关柜的正常运行。
加强环境监控，及时发现和处理环境问题，避免对设备造成不良影响。
对于环境条件较差的地区，应采取相应的防护措施，如加装空调、除湿机等。
定期进行预防性试验和检查
根据相关规定和标准，定期对高压开关柜进行预防性试验和检查
。
重点检查电气性能、机械性能以及安全保护装置等，确保设备性
能良好。
对于试验和检查中发现的问题，应及时处理并记录，防止类似问
题再次出现。
建立完善的设备管理档案和维修记录
为每台高压开关柜建立完整的设备管理档案，包括设备的基本信息、运行记录、维修记录等。
定期整理和分析设备管理档案，了解设备的运行状况和故障历史，为预防性维护提供依据。
建立规范的维修记录制度，详细记录每次维修和保养的情况，便于后续管理和追溯。
THANK YOU
02
高压开关柜常见故障
机械故障
01
02
03
机械卡涩
由于开关柜长期运行，机械部件磨损、变形或异物卡涩，导致开关柜无法正常分合闸。
操作机构故障
如断路器操作机构、传动部分等出现异常，影响开关柜的正常操作。
绝缘支撑件故障
绝缘子、套管等绝缘支撑件老化、破损，导致绝缘性能下降。
电气故障
控制回路故障
电气故障处理方法
总结词
电气故障通常表现为电气元件异常，如断路器跳闸、熔断器熔断等。

高压开关柜常见故障和处理方法ppt课件

15
二、开关柜联锁装置
开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的安全。
a、断路器手车在推进或拉出过程中，无法合闸； b、断路器手车只有在试验位置或工作位置时，才能进行合、分操作而且在断路器合闸后，手车无法从工作位置拉出；防止断路器在合闸状态推进或拉出负荷区。 c、仅当接地开关处在分闸位置时，断路器手车才能从试验位置移至工作位置；仅当断路器手车处于试验位置或柜外时，接地开关才能进行分、合闸操作；
3
高压开关柜的分类
结构高压
开关柜的
分类类型
铠装式各室间用金属板隔离且接地，如KYN型和KGN型间隔式各室间是用一个或多个非金属板隔离，如JYN型箱式具有金属外壳，但间隔数目少于铠装式或间隔式，如XGN型
断路器的置放
落地式断路器手车本身落地，推入柜内；中置式手车装于开关柜中部，手车的装卸需要装载车。
7
A-母线室
B-手车（断路器）室
C-电缆室
D-继电器仪表室
8
B-手车（断路器）室
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
零部件数量较多，约200个，利用机构
内弹簧拉伸和收缩所储存的能量进行
断路器合、分闸控制操作。弹簧能量
的储存由储能电机减速机构的运行来
实现，而断路器的合、分闸动作靠合、
分闸线圈来控制，因此断路器合、分
闸操作的能量取决于弹簧储存的能量
而与电磁力的大小无关，不需太大的

高压开关柜概述及常见故障和处理方法)课件

高压开关柜概述及常见故障和处理方法)课件
目录
CONTENTS
• 高压开关柜概述 • 常见故障类型 • 处理方法
01 高压开关柜概述
CHAPTER
定义与特点
定义
高压开关柜是一种用于电力系统的高压配电设备，主要用于接收和分配电能。
特点
具有较高的绝缘性能和机械强度，能够承受高电压和大电流，安全可靠，操作方便。
机械故障类型二
触头松动或接触不良：触头松动或接触不良也是常见的机械故障。由于长期使用或维护不当，触头可能会松动或氧化，导致接触不良，引起开关柜异常发热或电弧放电，严重时甚至可能引发火灾。
机械故障类型三
绝缘故障：绝缘故障通常是由于绝缘材料老化、受潮、脏污或损伤引起的。绝缘性能下降可能导致开关柜内部发生放电、短路等故障，对设备和人身安全构成威胁。
对开关柜进行定期的清洁、润滑和紧固，确保机械部件的正常运转。
备件储备
储备常见机械部件的备件，以便在故障发生时
及时更换。
应急处理
在故障发生时，采取紧急措施，如隔离故障区域，以防止故障扩大。
电气故障处理方法Leabharlann 010203
04
电气参数监测
通过在线监测电气参数，如电流、电压和功率因数，及时发
现异常。
电气故障
01
电气故障类型一
控制回路故障：控制回路故障可能导致开关柜无法正常分合闸。这类故
障通常是由于控制回路中元件损坏、接线错误或接触不良引起的。
02 03
电气故障类型二
保护装置误动作：高压开关柜中的保护装置在系统发生异常时会自动动作，切断故障电流。但如果保护装置误动作，可能会在系统正常运行时切断正常电流，导致不必要的停电事故。

高压终端电缆头故障原因分析及对策PPT课件

2020/2/25
12
造成剥切长度不够，或因压接时串位使导线端部形成空隙，仅靠金具壁厚导通，致使接触电阻增大，发热量增加。1.1.4连接金具空隙大。目前,市场上供给的电缆接头连接金具，从理论上讲其截面与电缆
2020/2/25
13
线芯的有效截面是一样的，但从运行实际比较，二者的压接效果相差甚远。由于连接金具内、外壁之间的厚度的差异，导致电缆线芯与金具内径之间出现一定的空隙，压接后达不到足够的压缩力，造成接触不良
2020/2/258 Nhomakorabea影响，管体内壁常有杂质、毛刺和氧化层存在，这些不为人们重视的缺陷，对导体连接质量和绝缘带的缠绕质量等有着重要影响。不严格按工艺要求操作，就会造成连接处达不到规定的电气和机械强度，甚至使
2020/2/25
9
绝缘带被扎伤。实际运行证明，当压接金具与导线的接触表面愈清洁、抗金属氧化措施愈到位，在接头温度升高时，所产生的氧化膜就愈薄，接触电阻Rt就愈小，连接点部位的电气和机械强度性能就越好。1
ty89htvv
2020/2/25
4
电气停电事故仍然没有得到根本性的遏制和消除，不同程度地仍然持续威胁着莱钢各生产系统的安全生产。1高压终端电缆头的故障原因分析与电缆本体相比，电缆终端是薄弱环节，约占电缆线路故障率的95
2020/2/25
5
%。由于电缆头制作、接线施工工艺存在多个中间导体连接环节，连接点接触电阻过大，温升加快，发热大于散热促使接头的氧化膜加厚、连接松动或开焊，进而接触电阻更大，温升更快。如此恶性循环，致使
2020/2/25
16
与油纸电缆的允许载流量进行比较得出的结论是：ZQ2一 3×240油纸铜芯电缆可用YJV22－3×150交联铜芯电缆替代。在对上述两种类型的电缆分别进行电缆头制作时,正常情况下必然分别选用

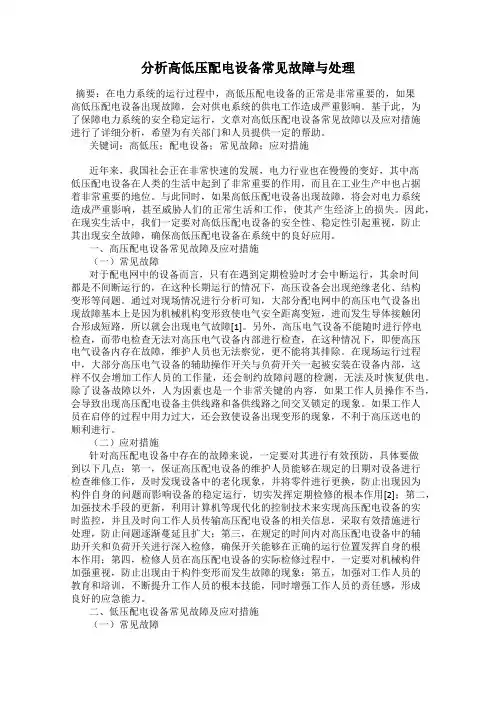

分析高低压配电设备常见故障与处理

分析高低压配电设备常见故障与处理摘要：在电力系统的运行过程中，高低压配电设备的正常是非常重要的，如果高低压配电设备出现故障，会对供电系统的供电工作造成严重影响。

基于此，为了保障电力系统的安全稳定运行，文章对高低压配电设备常见故障以及应对措施进行了详细分析，希望为有关部门和人员提供一定的帮助。

关键词：高低压；配电设备；常见故障；应对措施近年来，我国社会正在非常快速的发展，电力行业也在慢慢的变好，其中高低压配电设备在人类的生活中起到了非常重要的作用，而且在工业生产中也占据着非常重要的地位。

与此同时，如果高低压配电设备出现故障，将会对电力系统造成严重影响，甚至威胁人们的正常生活和工作，使其产生经济上的损失。

因此，在现实生活中，我们一定要对高低压配电设备的安全性、稳定性引起重视，防止其出现安全故障，确保高低压配电设备在系统中的良好应用。

一、高压配电设备常见故障及应对措施（一）常见故障对于配电网中的设备而言，只有在遇到定期检验时才会中断运行，其余时间都是不间断运行的，在这种长期运行的情况下，高压设备会出现绝缘老化、结构变形等问题。

通过对现场情况进行分析可知，大部分配电网中的高压电气设备出现故障基本上是因为机械机构变形致使电气安全距离变短，进而发生导体接触闭合形成短路，所以就会出现电气故障[1]。

另外，高压电气设备不能随时进行停电检查，而带电检查无法对高压电气设备内部进行检查，在这种情况下，即便高压电气设备内存在故障，维护人员也无法察觉，更不能将其排除。

在现场运行过程中，大部分高压电气设备的辅助操作开关与负荷开关一起被安装在设备内部，这样不仅会增加工作人员的工作量，还会制约故障问题的检测，无法及时恢复供电。

除了设备故障以外，人为因素也是一个非常关键的内容，如果工作人员操作不当，会导致出现高压配电设备主供线路和备供线路之间交叉锁定的现象。

如果工作人员在启停的过程中用力过大，还会致使设备出现变形的现象，不利于高压送电的顺利进行。

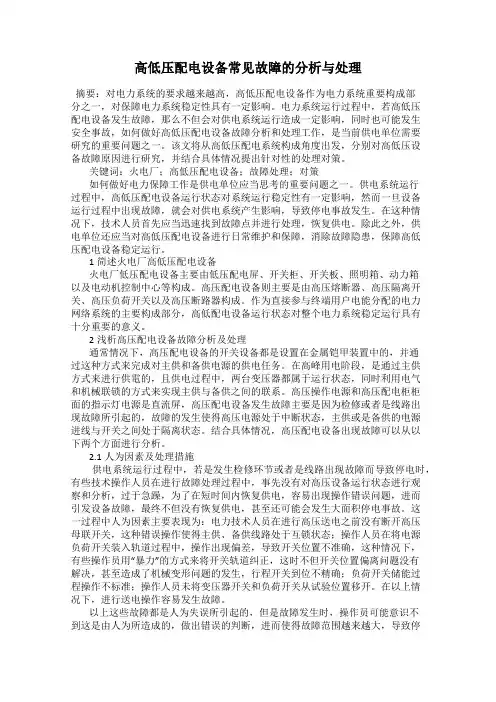

高低压配电设备常见故障的分析与处理

高低压配电设备常见故障的分析与处理摘要：对电力系统的要求越来越高，高低压配电设备作为电力系统重要构成部分之一，对保障电力系统稳定性具有一定影响。

电力系统运行过程中，若高低压配电设备发生故障，那么不但会对供电系统运行造成一定影响，同时也可能发生安全事故，如何做好高低压配电设备故障分析和处理工作，是当前供电单位需要研究的重要问题之一。

该文将从高低压配电系统构成角度出发，分别对高低压设备故障原因进行研究，并结合具体情况提出针对性的处理对策。

关键词：火电厂；高低压配电设备；故障处理；对策如何做好电力保障工作是供电单位应当思考的重要问题之一。

供电系统运行过程中，高低压配电设备运行状态对系统运行稳定性有一定影响，然而一旦设备运行过程中出现故障，就会对供电系统产生影响，导致停电事故发生。

在这种情况下，技术人员首先应当迅速找到故障点并进行处理，恢复供电。

除此之外，供电单位还应当对高低压配电设备进行日常维护和保障，消除故障隐患，保障高低压配电设备稳定运行。

1简述火电厂高低压配电设备火电厂低压配电设备主要由低压配电屏、开关柜、开关板、照明箱、动力箱以及电动机控制中心等构成。

高压配电设备则主要是由高压熔断器、高压隔离开关、高压负荷开关以及高压断路器构成。

作为直接参与终端用户电能分配的电力网络系统的主要构成部分，高低配电设备运行状态对整个电力系统稳定运行具有十分重要的意义。

2浅析高压配电设备故障分析及处理通常情况下，高压配电设备的开关设备都是设置在金属铠甲装置中的，并通过这种方式来完成对主供和备供电源的供电任务。

在高峰用电阶段，是通过主供方式来进行供電的，且供电过程中，两台变压器都属于运行状态，同时利用电气和机械联锁的方式来实现主供与备供之间的联系。

高压操作电源和高压配电柜柜面的指示灯电源是直流屏，高压配电设备发生故障主要是因为检修或者是线路出现故障所引起的，故障的发生使得高压电源处于中断状态，主供或是备供的电源进线与开关之间处于隔离状态。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

-
29
第二部分高压配电室故障及处理
第二节电压互感器的故障及处理电压互感器的故障： 1、电压互感器高压熔丝保险熔断。 2、电压互感器烧毁
处理方法： 1、更换新的保险（高压保险的电阻值一般为6 欧姆）。 2、更换新的电压互感器（在高压接线中注意同名端，二次侧接线一定按照原来方式接线）
-
30
电压互感器
第一节高压断路器的故障及处理
2、电气类
现有配电所内高压断路器大部采用电磁操作机构，电磁操作机构，其电路非常简单，一共就三条回路。一条储能回路，一条合闸控制回路，一条分闸控制回路。且其对应的设备也较单一，合闸控制回路所涉及的设备就是保护装置、断路器辅助开关的常闭触点（有的开关在合闸控制回路中加储能设备的行程开关的常开触点）、合闸线圈。储能回路所涉及的设备就是储能电机、行程开关。分闸控制回路所涉及的设备就是断路器辅助开关的常开触点、分闸线圈。配电所高压断路器电气故障常见的有：
-
31
电压互感器
-
熔断器
32
第二部分高压配电室故障及处理
第三节高压开关柜接地开关故障接地开关故障的故障： 1、接地开关不能操作原因：a、一般开关柜都有柜后门与地刀的闭锁，地刀操作必须在柜后门关闭状态下才能操作； b、闭锁电源电压不正常； c、闭锁电磁开关损坏；
-
9
合闸线圈
断路器合闸半月板
-
10
合闸半月板
合闸按钮
分闸按钮
-
11
第二部分高压配电室故障及处理
第一节高压断路器的故障及处理 1、机械类
c、断路器拒合原因分析：在断路器本体手动合闸，合闸顶
杆未能与合闸挡板接触。处理方法：调整合闸顶杆的长度，也可调整
合闸挡板的角度。
-
12
合闸顶板
-
16
第二部分高压配电室故障及处理
第一节高压断路器的故障及处理 2、电气类
a、断路器拒合原因分析：1、电源是不正常，2、合闸线圈坏，3、
断路器辅助常闭接点未闭合处理方法：1、检查空开上口下口，用万用表直流
档测量电压值应为220v；2、对坏的合闸线圈进行更换；3、可以在检修位置用万用表测试辅助接点的通断，调整断路器的辅助接点连杆。
销到位
手车操作旋钮
-
8
第二部分高压配电室故障及处理
第一节高压断路器的故障及处理 1、机械类
b、断路器储能完毕后就自动合闸原因分析：(1)是由于机构内储能半月板在合闸半
轴卡的部位比较浅或没有卡住，造成机构储完能后紧接着由释放能量。(2)合闸顶杆卡死，使机构总处于要合闸状态，造成机构储完能就合闸处理方法：(1)解决方法调整合闸半轴角度，使合闸半轴卡的角度变小。使储能半月板能卡在合闸半轴上。（2）更换新的合闸顶杆。
高压配电室常见故障与处理
-
1
第一部分概述
• 本文就10KV电力配电室内高压断路器、电压互感器、接
地刀闸的常见故障作了大致的介绍，并提供了一些故障分析的方法及故障处理的手段，可供配电值班员及检修作业人员参考。
-
2
第一部分概述
• 高压配电室主要负责高压用电设备的提供高压电源，以及设备区和值班

-
24
储能电机
-
25
储能电机
-
储能弹簧
26
行程开关
-
27
行程开关
-
28
第二部分高压配电室故障及处理
第二节电压互感器的故障及处理电压互感器是配电室中一个很重要的元件，通过它可以观察系统电压情况，为电度表提供电压，电动机的电压保护取自互感器电压，若互感器出现故障，不能及时排除故障，对我们实时观察系统电压就造成影响，而对电费的计量也会造成损失，会造成电动机失去低电压保护。
第一节高压断路器的故障及处理 1、机械类
a、断路器手车推不到位或拉不出来处理方法：在油田的配电室的高压断路器一般都
是仿ABB的产品。手车拉不出来，首先检查手车有没有正确摇到实验位置，手车推不到位，一般是要把手车底部两个把手到正确位置，使把手两头卡进两侧孔内。
-
7
手车把手必须到位
手车把手销子必须
-
17
-
18
合闸线圈
-
19
断路器辅助接点
-
20
第二部分高压配电室故障及处理
第一节高压断路器的故障及处理 2、电气类
b、断路器拒分原因分析：1、电源是不正常，2、分闸闸线圈坏，
3、断路器辅助常开接点为闭合处理方法：1、检查空开上口下口，用万用表直流
档测量电压值应为220v；2、对坏的分闸线圈进行更换；3、可以在检修位置用万用表测试辅助接点的通断，调整断路器的辅助接点连杆。
室提供照明电源，作为配电所传送和输出电源的高压配电柜，就显得尤为重要。目前，高压配电室使用设备厂家比较多，产品各式各样，但目前使用较多的是户内中置式交流金属铠装封闭开关设备。
-
3
第一部分概述
• 由于配电室内高压设备比较集中，高压室内净空小，作业人员操作时距
带电设备距离较近，所以，近年所使用的中置式交流金属铠装封闭开关设备都带有防误操作、防设备分合不到位、防柜内外隔离门闭合不到位等“五防”设施。这些“五防”设施，有的属机械闭锁装置，有的属电气闭锁装置，有的属机械电气联合闭锁装置，这就为设备的正常运行增加了更多的故障点。
-
21
跳闸线圈
-
22
断路器辅助接点
-
23
第二部分高压配电室故障及处理
第一节高压断路器的故障及处理 2、电气类
b、断路器未储能原因分析：1、电源是不正常，2、行程开关损坏，
3、储能电机烧毁处理方法：1、检查空开上口下口，用万用表直流
档测量电压值应为220v；2、更换新的行程开关； 3、更换新的储能电机
-
13
第二部分高压配电室故障及处理
第一节高压断路器的故障及处理 1、机械类
d、断路器拒分原因分析：按下分闸按钮无反应，原因一分闸顶
杆未与分闸挡板接触上，原因二分闸挡板与连杆连接松动。处理方法：一、调整分闸顶杆的长度，二、固定好分闸挡板与连杆的连接。
-
14
分闸顶板
-
15
第二部分高压配电室故障及处理
-
4
第一部分概述
• 结合高压配电室设备故障特点，故障因素。为其分类： • 1、高压断路器故障 • 2、电压互感器故障 • 3、开关柜接地开关故障
-
5
第二部分高压配电室故障及处理
第一节高压断路器的故障及处理高压断路器的故障按其故障因素，分为两大类： 1、机械类 2、电气类
-
6
